Строим туалет сами. Туалет на даче своими руками — пошаговая инструкция с фото

Всем известно крылатое выражение, гласящее, что знакомство с театром начинается с вешалки. Не ошибемся, если скажем о даче, что она начинается с туалета. По его внешнему виду и устройству можно судить о владельце. У «рукастого» хозяина эта постройка красива и опрятна. В ней нет сквозняков и неприятного запаха.

Новичкам дачного быта будет полезно узнать о том, как своими руками можно соорудить недорогой и комфортный уличный туалет.

В этой статье мы расскажем о самых распространенных видах клозетных конструкций, их устройстве и рассмотрим возможность совмещения с другими дачными постройками.

По способу утилизации нечистот эти сооружения делят на три типа:

• Пудр-клозеты;
• Туалеты с выгребной ямой (септиком);
• Ватерклозеты.

Первый вид уличного туалета прост в обустройстве и эксплуатации. Его основная часть – сидение (стульчак), под которым установлена извлекаемая емкость. После каждого посещения в нее совком насыпают торфяную смесь, которая поглощает жидкость и неприятные запахи.

Стульчак с герметичной крышкой и ведро с торфом – вот и все, что нужно для обустройства уличного отхожего места

Существенный недостаток данной конструкции – небольшая емкость ведра. Для тех, кто редко посещает дачу, пудр-клозет оптимален. Если же вы планируете проводить на своем участке выходные дни или ваша семья насчитывает более трех человек, то придется часто опорожнять контейнер.

Усовершенствованный вариант пудр-клозета – торфяной биотуалет, предлагаемый сегодня на рынке. Он состоит из пластикового корпуса, внутри которого размещается одна или две емкости. Сверху устанавливается бачок с торфяной смесью и дозатором.

1, 2 – контейнеры для твердой фракции; 3 – воронка для жидкости; 4 – воронка для твердой фракции; 5 – бачок с дозатором для торфа; 6 – вентиляционная труба; 7 – дренажная трубка

Для устранения неприятного запаха конструкция снабжается вытяжной трубой, выводимой на крышу кабинки. Опорожнять контейнеры в таком туалете приходится не чаще одного раза в неделю. Это достигается благодаря разделению жидкой и твердой фракции отходов.

Жидкость при пользовании биотуалетом поступает в воронку, размещенную в передней части корпуса и отводится по трубке в грунт или пластиковую емкость, расположенную на улице. Плотные фракции нечистот накапливаются во внутреннем контейнере.

Биотуалет на «боевой позиции» и в процессе установки. В первом случае в глаза бросается теснота кабинки, поэтому не советуем вам экономить на ее площади в ущерб комфорту.

Несмотря на преимущества торфяного туалета перед классическим пудр-клозетом (преобразование отходов в удобрение, хорошая вентиляция и увеличенный срок пользования) многие дачники выбирают вариант с выгребной ямой (септиком). Ее устройство обходится дешевле покупки «продвинутого» биотуалета, а периодичность очистки составляет 1-2 раза в год.

При этом следует помнить о двух серьезных проблемах, которые выгреб может преподнести своим владельцам при неправильном строительстве:

• Заражение почвы болезнетворными бактериями;
• Неприятный запах.

Недостаточно просто выкопать большую яму в земле и поставить над ней клозетную будку. Емкость с нечистотами должна быть надежно изолирована от грунта. Лучше всего для этой цели подходит бетонный резервуар, обработанный гидроизолирующей пропиткой.

Второе условие – внесение в выгребную яму специальных бактерий. Они быстро разлагают нечистоты, обеззараживают их и устраняют запах. Сухие концентраты бактерий для септиков и выгребных ям сегодня можно купить в любом хозяйственном супермаркете.

Конструкцию люфт-клозета (воздушного туалета) нельзя назвать слишком сложной. Его основная часть – бетонированная яма с отверстием. На ней устанавливается будка. Для исключения неприятного запаха на ее задней стенке размещается вытяжная труба. Ее нижний конец находится в яме, а верхний возвышается над крышей. Из-за перепада высоты образуется тяга. Воздух из кабинки всасывается в яму и по трубе выбрасывается в атмосферу.

Схема конструкции люфт-клозета

Еще один популярный вариант туалета для дачи – ватерклозет. Его основная часть — всем хорошо знакомый унитаз со сливным бачком. В нем находится водяной замок, исключающий возможность выхода запаха из ямы в кабинку. К сожалению, без отопления пользоваться такой системой невозможно, поскольку в зимнее время вода в унитазе и бачке замерзает. Поэтому данная конструкция рассчитана на теплый сезон.

Чертеж уличного ватерклозета

С наступлением теплых дней емкость на крыше будки наполняют водой. Отводной канал подключают к через тройник, снабженный вертикальной вентиляционной трубой.

Варианты туалетных уличных кабинок

Построить кабинку для туалета можно из разных материалов. Чаще всего основой конструкции становится деревянный каркас, обшитый плитой OSB, шпунтованной доской, фанерой или сайдингом.

Туалет, обшитый строганной доской, выглядит аккуратно и уютно

Отойдя от использования каркаса и обшивки, домик можно сложить из , создав тем самым живописную имитацию сруба.

Любителям натуральной древесины также можно посоветовать использовать для обшивки блокхаус. Он дешевле массивного бревна и легко монтируется на каркас. Не менее привлекательно смотрятся стены туалета, облицованные деревянной вагонкой «елочкой».

Многих владельцев дач не устраивает простоватый вид туалета «скворечника». Стремясь к оригинальности, они возводят на участках роскошные хоромы из бревен для «уединенных размышлений».

Кирпич и блоки как материалы для сооружения отхожих мест до сих пор весьма популярны. Как ни крути, а капитальное строение простоит не один десяток лет. Ни сырость, ни ветер, ни солнце ему не повредят.

Если под рукой не оказалось облицовочного кирпича, то стены можно построить из остатков красного и силикатного. Качественная штукатурка скроет неровности кладки.

Кабинка, построенная из разнокалиберного кирпича, ждет штукатурную отделку

Для облицовки кабинки из металлопрофиля можно использовать полупрозрачный поликарбонат. Этот материал выглядит очень эстетично и не боится влаги.

Листовой профнастил – практичный и долговечный материал для кабинки туалета. Ставить его можно как на деревянный, так и на стальной каркас. Единственное условие – внутренняя облицовка стен утеплителем. Без этого дополнения летом здесь будет жаркая «духовка», а зимой – морозильник.

Внутренняя отделка кабинки пластиковой вагонкой – лаконично и гигиенично

К разряду необычных материалов, используемых для сооружения отхожих мест можно отнести соломенные блоки. Кабинка, построенная из них, тепла и уютна. Тот, кто хочет поразить воображение соседей и гостей, не едет на стройбазу за материалами. Собрав энное количество пустых бутылок, он возводит из них нужник «всем на удивление».

Кроме прямоугольных и закругленных конструкций весьма популярны «шалаши» разных размеров.

В таком решении есть два рациональных зерна:

• Скаты крутой крыши заменяют стены;
• Необычный вид постройки украшает ландшафт.

Очень часто туалет становится частью хозблока. Такое решение позволяет разместить в одной постройке несколько помещений. В результате достигается экономия при строительстве (общие стены) и повышается комфорт пользования (теплый нужник всегда под рукой).

Основательная комбинация отхожего места с душем, облицованная сайдингом и накрытая четырехскатной битумной кровлей

Вариант кирпичного туалета сблокированного с душевой кабиной

Эстетически не очень удачное совмещение в одной хозпостройке (туалет-душ) бревенчатого сруба и крыши из пластикового шифера

Некоторые владельцы объединяют в постройке два туалета: «для джентльменов и дам».

Как построить простой туалет для дачи самостоятельно?

Определившись с системой утилизации отходов (пудр-клозет, выгребная яма, септик) можно приступать к строительству.

Минимальные внутренние габариты кабинки – ширина 1 метр, глубина 1,4 метра и высота 2,0 метра.

Основанием конструкции, пошаговое возведение которой мы рассмотрим, выбрана деревянная рама из антисептированного бурса. Ее можно поставить на фундамент из блоков или на неглубокую бетонную «ленту». Сверху к раме крепится толстый лист фанеры или плита OSB с вырезанным в ней прямоугольным отверстием.

Собрав основание, по уровню выставляют вертикальные стойки каркаса и обвязочные бруски.

Сделав каркас, его обшивают фанерой, используя электролобзик и шуруповерт.

Следующий шаг – монтаж стропил крыши. Их делают из сухого бруса сечением 5х10 см, врезая его в верхний пояс обвязки стен. В верхней части бруски соединяют с горизонтальной коньковой доской.

Завершив данный этап, стропила обшивают фанерой. Это лучшее основание для битумной черепицы, которая ляжет на крышу.

Закончив с крышей, приступают к сборке каркаса «подиума». В нем будет установлена накопительная емкость «пудр-клозета» и сделано отверстие для сиденья с крышкой.

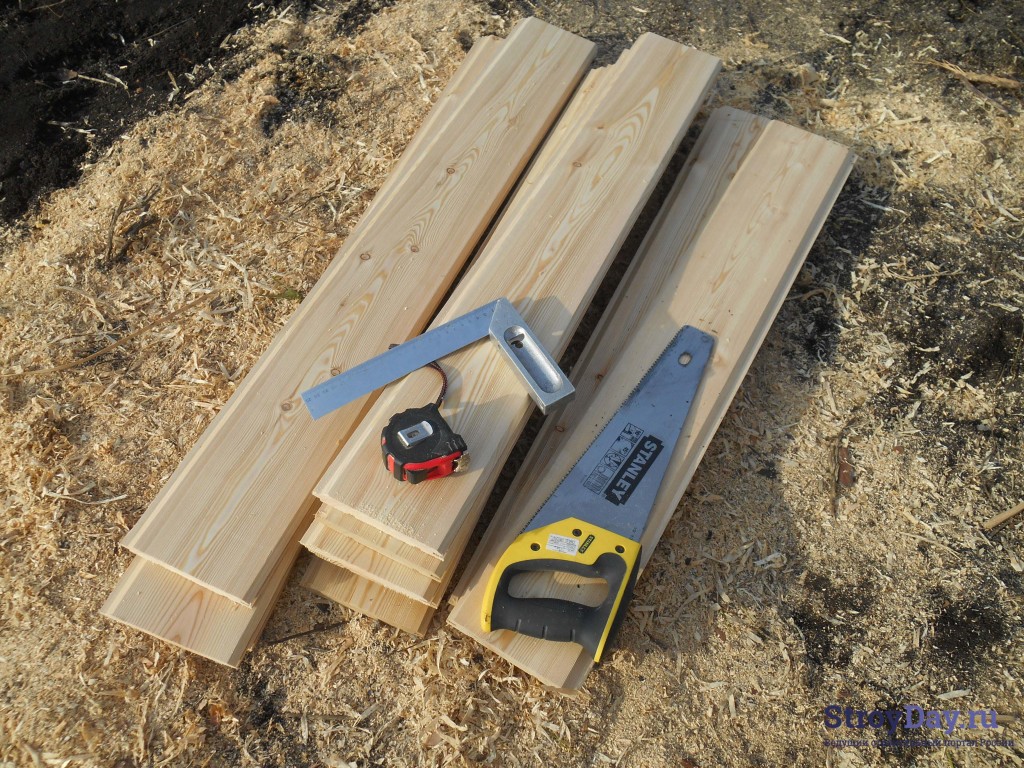

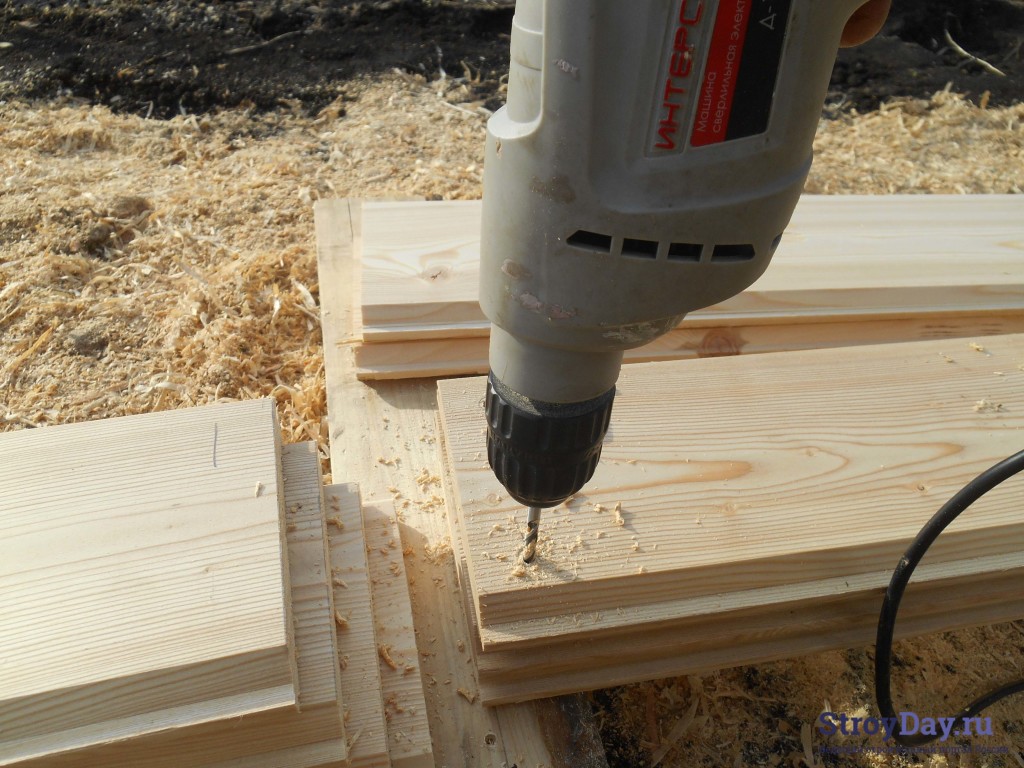

Дверь туалета собирают из шпунтованной доски, скрепленной поперечными планками для большей жесткости.

Выполнив обвязку дверного проема брусом, на него с помощью петель крепят дверное полотно. Финишная операция – окрашивание клозетной будки снаружи и изнутри.

В заключение скажем, что мы рассмотрели вариант постройки летнего уличного туалета. Для зимнего сезона стены изнутри нужно утеплить пенопластом (минплитой) и обшить любым листовым материалом (фанерой, OSB, доской, пластиком).

Если вы решили провести в кабинку свет, то попутно сможете с минимальными затратами увеличить комфорт пользования. Установите электрический тепловентилятор. Всего за несколько минут он прогреет воздух до плюсовой температуры.

Без такого сооружения, как туалет, на даче просто не обойтись. И если Вы решили построить дачный туалет своими руками, то придется приложить некоторые усилия и старания. Самым сложным этапом в строительстве будет рытье котлована. Что касается эстетической стороны постройки, то это скорей, второстепенный вопрос, ведь главное – грамотно устроить выгребную яму и создать для надземного строения надежную основу.

Ниже нами будут подробно рассмотрены следующие моменты:

	Выбор места для строительства туалета и его конструкции.
	Что понадобится для постройки туалета.
	Особенности устройства выгребной ямы.
	Строительство домика дачного туалета.
	Использование биотуалета на даче.
	Биологические средства для туалетов.

Как построить дачный туалет своими руками: фото, чертежи, видео

Сразу стоит отметить, что лучше один раз выполнить все работы и потом не возвращаться к этому вопросу долгие годы. Особенно важно соорудить капитальное строение, если Вы проводите на своей даче много времени. Если же Вы не хотите портить оформление участка установкой обычного туалета, то его всегда можно скрыть в дальнем углу за дачным домиком или придумать для него оригинальный дизайн, который бы позволил гармонично вписаться в ландшафт.

Выбор места для размещения туалета и особенности его конструкции

Как правило, туалет устанавливают ближе к дальней границе земельного участка, так как около помещения будет присутствовать неприятный запах, пусть даже незначительный. Но иногда используют другой вариант, делая выгребную яму недалеко от дома, а для размещения туалета отводят свободный уголок дома, выводя канализационную трубу в яму. В основном эту конструкцию применяют в тех случаях, когда в дом была проведена вода и запланирована установка изоляционной емкости, предназначенной для сбора отходов жизнедеятельности.

Как бы там ни было, стоит придерживаться санитарно-эпидемиологических стандартов. Их нужно соблюдать, чтобы обезопасить себя, окружающую среду от негативных последствий, таких как заражение почвы или инфекционные болезни.

Если Вы планируете установку выгребной ямы, важно, чтобы она находилась на расстоянии не меньше чем 30 метров от источников воды. Причем ее глубина не должна доходить до грунтовых вод.

Если Вы собираетесь установить септик, то разместите его не ближе, чем на 15 метров от дома.

Если собираетесь использовать изолированную емкость, которая бы очищалась по мере заполнения, ее можно установить практически в любом месте, поскольку отходы не будут проникать в грунт.

Также изолированная емкость подходит в тех случаях, когда грунтовые воды проходят не очень глубоко и невозможно сделать выгребную яму в грунте.

Чаще всего ямы простейшего туалета для дачи имеют площадь около 1 м 2 . Если же яма круглая, то ее диаметр должен отвечать примерно 1 метру. Ее глубина – 1,5-2 метра, в зависимости от того, как залегают грунтовые воды.

Как только Вы определитесь с местом для ямы, переходите к выбору конструкции туалета. В первую очередь, Вы должны учитывать вес будущей конструкции – от него во многом зависит выбор материала, который Вы собираетесь использовать для строительства. Причем сам домик не стоит делать очень тяжелым, поскольку со временем под его весом грунт может начать проседать и постройка деформируется и повредится.

В качестве строительных материалов отлично подходят деревянные доски или бруски или тонкий материал – профнастил и оцинкованные профили.

Если Вы решили строить будку туалета из кирпича или бревен, то стоит задуматься о качественном укреплении фундамента. Но в строительстве таких сооружений нет никакого смысла, так как они не будут теплее легких построек. Разве что у Вас есть необходимость в теплоизоляции помещения с помощью утепления, которое имеет незначительный вес, к примеру, пенопласт. Эта постройка будет теплой, легкой, непродуваемой зимой и в ней не будет слишком жарко летом.

Определившись с выбором материала, можно приступать к выбору размеров будки. Если Вы решили построить дачный туалет своими руками, то мы предлагаем Вам следующие чертежи.

Как правило, стандартный туалет, как Вы заметили на чертежах, представленных выше, имеет высоту – 2,3 метра, ширину – 1 метр, а длину – 1,3-1,5 метров. Но эти размеры могут варьироваться, и не стоит рассматривать их как догму. Как бы там ни было, помещение должно быть максимально комфортным для нахождения в нем всех членов семьи.

Что понадобится для постройки дачного туалета своими руками

Выбрав конструкцию и размеры туалета, нужно купить строительные материалы. Металлический или деревянный «домик» Вы сможете купить уже в готовом виде. Если же Вы решили построить его самостоятельно, то будьте готовы к тому, что Вам понадобятся следующие материалы:

• деревянные бруски и доски;

• крепеж – саморезы и гвозди;

• металлические уголки для усиления деревянного каркаса;

• материал для покрытия крыши – профнастил или шифер;

• ручка для двери, задвижка или крючок для закрывания;

• деревянный или пластиковый стульчак с крышкой;

• пенопласт для утепления и материал для обшивки утепленных стен: тонкая доска, ДСП или фанера (при необходимости).

Для устройства выгребной ямы потребуется:

• щебень, цемент, песок;
• арматура для укрепления конструкции фундамента;
• металлическая сетка-рабица (предназначается для обтягивания ямы) и металлические штыри или скобы для крепления ее к грунту.

Также вместо сетки и ее оштукатуривания бетоном Вы сможете использовать кирпич, которым будут обложены стены ямы. Более того, для устройства ямы часто применяют бетонные кольца, которые имеют отверстия в стенах. Многие дачники отдают предпочтение старым резиновым покрышкам.

Еще одним неплохим экологически чистым вариантом будет готовая емкость – септик. Вы можете найти их самых разных размеров, поэтому Вы выберете необходимый, в зависимости от длительности проживания за городом и от количества членов семьи.

Безусловно, при строительстве дачного туалета своими руками Вы не сможете обойтись без специальных инструментов, поэтому заранее подготовьте:

• штыковую или совковую лопату с короткой и длинной ручкой;
• ручной бур, который поможет при рытье котлована;
• перфоратор (если на участке каменистая почва);
• шуруповерт или молоток;
• шлифмашинка – «болгарка» с дисками по металлу и камню;
• электролобзик;
• разметочный инструмент – рулетка, линейка, угольник, карандаш, строительный уровень или маркер.

Как сделать выгребную яму своими руками?

Конечно же, начинать стоит с разметки и рытья ямы, которая может иметь круглую или квадратную форму (в зависимости от того, какую схему конструкции дачного туалета выбрали).

Если Вы планируете установку двухкамерного пластикового септика, то яма роется так, чтобы входной патрубок находился в кабинке туалета, поскольку на него будет устанавливаться стульчак. Горловина второй камеры – остается за пределами помещения, так как она требуется для регулировки откачки фекальных масс.

Баки могут быть разной формы, так как от этого зависит форма и габариты ямы. Размер котлована необходимо делать на 20 см больше емкости, так как вокруг нее необходимо как можно лучше утрамбовать грунт.

Если стенки ямы будут отделаны кирпичом или бетоном, ее можно сделать квадратной или круглой формы.

После того как выкопаете яму необходимой глубины, на дне необходимо устроить дренаж из камней, крупного щебня, обломков кирпичей.

Затем методом набрасывания на стены наносят бетонный раствор. Его оставляют до полного высыхания. Общая толщина слоя может составлять примерно 50-80 мм.

Когда первый набросанный слой схватится, стены штукатурятся до идеально ровного состояния этим же бетонным раствором. Дальше подождите, пока оштукатуренная яма высохнет.

Яму перекрывают или готовой железобетонной плитой, или Вы можете изготовить ее сами. Она будет выступать фундаментом и площадкой вокруг туалета.

На саму яму укладывают доски. Они должны выходить за ее пределы примерно на 700-800 мм и быть утоплены в землю до уровня с грунтом. Их обрабатывают антисептическими средствами. Такую деревянную подложку вполне можно заменить бетонными столбиками.

На поверхности оставляют два отверстия для выгребного отверстия и установки стульчака. Вокруг них устанавливается опалубка.

На всю площадь фундамента расстилается плотная полиэтиленовая пленка.

Сверху нее укладывается арматурная решетка, которая по всему периметру заключается в опалубку будущего фундамента.

Что касается высоты опалубки отверстий, то она должна быть точно такой же, как и опалубка всей конструкции фундамента. При выравнивании поверхности маячками будут выступать доски опалубки.

Замешивается бетонный раствор, после чего заливается на площадку, тщательно разравнивается и оставляется сохнуть. Для прочности и долговечности бетонного слоя после изначального схватывания Вы можете провести «железнение» влажной поверхности с помощью сухого цемента.

После созревания площадки на нее можно установить будку для туалета. На отверстие, которое предназначено для откачки отходов, понадобится люк. Его можно купить в магазине или сделать своими руками. Крышка люка должна легко закрываться и открываться.

Еще один неплохой вариант – круглая форма ямы, сделанная из автопокрышек. Но не забывайте, что такой вид ям нельзя применять для постоянного пользователя. Такой туалет можно эксплуатировать только в условиях дачи, и то, если хозяева приезжают эпизодически, к примеру, на выходные, иначе прибегать к откачиванию отходов придется очень часто.

Для устройства ямы из автомобильных покрышек вырывается круглый котлован на 150-200 мм больше, чем диаметр покрышек.

На дно котлована укладывается дренаж, имеющий толщину в 15-20 см.

Дальше ровно по центру ямы укладываются покрышки до поверхности грунта. По мере укладывания вокруг покрышек засыпается и хорошо протрамбовывается дренажный слой из песка и щебенки. Такой процесс проводится до верха.

Когда покрышки будут уложены, вокруг ямы рекомендуется устроить ленточный фундамент. Для этого по всему периметру будущего сооружения вырывается траншея, глубиной около 500 мм, куда заливается бетон.

Дно траншеи утрамбовывается, после чего засыпается песком в 50-70 мм. Его тоже нужно утрамбовать и закрыть слоем щебня точно такой же толщины.

Гидроизоляция укладывается из плотного полиэтилена.

Дальше можно сварить из арматуры решетку, установить ее и смонтировать опалубку в 100-150 мм над уровнем земли, после чего залить бетонным раствором. Сделать фундамент из кирпича, после чего оштукатурить его цементом.

После того как раствор застынет, снимите опалубку с цементного фундамента, а кирпичный выровняйте сверху. Дальше на ее поверхность укладывается рубероид. Он отделит бетонную поверхность от деревянной.

Затем на фундамент устанавливается готовая конструкция дачного туалета, или он строится самостоятельно.

Для удобства постройки на фундамент сперва закрепляется основа-рама, состоящая из мощных брусков, а на нее дальше монтируются остальные элементы конструкции, в зависимости от модели постройки, которую Вы выберите.

Стоит отметить еще один вариант обустройства выгребной ямы – металлические бочки, имеющие обрезанное дно. Их устанавливают друг на друга и дальше действуют по такой же схеме, как и в рассмотренном выше случае. Вокруг трубы утрамбовывают смесь песка со щебнем или гравийную смесь.

Казалось бы, такой метод несложный в исполнении, но он имеет намного больше недостатков, чем достоинств. Металлические бочки под негативным воздействием и снаружи, и изнутри быстро начнут корродировать, и прослужит этот туалет недолго.

Дачный туалет своими руками: возведение домика, фото

После того как яма и площадка для установки туалета будут готовы, Вы сможете приступить к монтажу домика по составленной ранее схеме.

Сразу стоит сказать, что домики для дачного туалета могут иметь разнообразные формы. Многие делают их даже в виде сказочной избушки, и окружающие могут сразу и не понять, что за помещение так гармонично вписалось в ландшафтный дизайн. Такое сооружение можно сделать своими руками, имея представление о схеме его сборки.

На фото Вы увидите вариант, частично сделанный из бревен, которые придают строению декоративность, маскируя предназначение постройки.

На схеме Вы видите основу постройки домика из бревна, только вместо бревен применяются доски. Прекрасно видно, как собираются стены сооружения и поднимаются скаты крыши. Внутреннее пространство распределено, и выбрано место для расположения стульчака.

Дальнейшим этапом будет обрешетка крыши, настил кровли и отделка стен с помощью выбранного материала (может использоваться как дерево, так и металл).

Домик может устанавливаться на яму или применяться в качестве помещения для биотуалета.

Этот вариант строения туалета получил название «шалаш». В таком случае домик возводится в виде треугольника, и его боковые стенки выступают крышей. Форма предельно простая, поэтому процесс строительства не доставит Вам сложности.

Эта конструкция отличается простотой в постройке, а также удобством для эксплуатации – она очень устойчивая и достаточно просторная внутри.

На фото Вы увидите все внутреннее строение, место установки стульчака и обрешетка стен-крыши. Начата отделка передней части и задней стенки. Домик-«шалаш» Вы сможете поставить на хорошо обустроенную выгребную яму, как в приведенном случае, или же использовать в роли помещения для биотуалета.

На этом фото Вы видите домик для дачного туалета традиционной формы, которая встречается на многих участках. Однако даже такую, казалось бы, незамысловатую конструкцию Вы сможете декорировать по своему предпочтению. К примеру, туалет на этой территории сделали под японский домик. Об этом свидетельствуют иероглифы на табличке, которая подвешена на цепочках, дополнительно устроена крыша и японский фонарь у входа. Более того, внутреннее пространство тоже выдержано в едином стиле.

Такое отношение к оформлению говорит о том, что даже из такого сооружения, как туалет, можно сделать настоящее произведение искусства, если Вы приложите несколько больше усилий.

Приблизительная схема постройки представлена на фото. На нем отлично видна выгребная яма, установка строения туалета и люка для очистки. Такая конструкция довольно простая в устройстве и ее несложно возвести. Однако чтобы она была надежной, нужно достигнуть жесткости связок каждой из деталей между собой. Внутренне пространство, устраиваемое над выгребной ямой, во время строительства стен может выглядеть так. То есть прямо на фундамент устанавливается основа из брусков, на которую в последствие фиксируется каркас строения.

По завершению отделки дачного туалета изнутри помещение будет иметь уютный и аккуратный вид, такой, как Вы видите на фото.

При желании Вы сможете придумать и другой дизайн туалета, но выполнять внутреннюю отделку необходимо из теплых материалов. Не советуем использовать для отделки керамическую плитку, поскольку это холодный материал, а зимой кафель станет еще и скользким.

Биотуалет на загородном участке

Если Вы не можете построить дачный туалет своими руками или у Вас нет желания или времени связываться со строительными работами, то воспользуйтесь биотуалетом. Такой вариант избавит Вас от необходимости рытья ямы и от монтажа домика.

Биотулает – это не что иное, как автономный унитаз, который не требует ни подключения к отводным коммуникациям, ни отдельного помещения. Он состоит из двух камер, верхняя из которых выполняет роль унитаза, а другая используется для биологической переработки отходов. В нижней камере есть активные вещества, которые разлагают фекалии, превращая их в однородную массу, не имеющую запаха. Действия биоактивной жидкости хватает на 10 дней, после чего камеру очищают, выливают содержимое в почву или центральную канализацию.

Выбор способа утилизации зависит от того, какие вещества использовались в биотуалете. Они бывают трех видов: химические, компостирующие и микроорганические. Каждый из них идеально подходит для конкретного типа биотуалета.

Для компостирующего в качестве активного вещества применяется торф. Он отличается высокой впитывающей способностью – 1 кг торфа способен поглотить 10 л жидкости. Компост, не имеющий запаха и получаемый в результате активных процессов, прекрасно подойдет для удобрения огорода.

Как правило, в компосте с этим биотуалетом идут вентиляционные трубы, отводящие неприятные запахи при переработке.

Работа биотуалета основана на использовании химических веществ. Он имеет индикатор, который указывает на то, что контейнер нуждается в очистке. Переработанные отходы сливаются в канализацию, и Вы не наносите вреда окружающей среде. Для таких моделей есть специальные средства с незамерзающим свойством.

Третий вид – биотуалет, в котором за процесс переработки отходов отвечают микроорганизмы, превращая их в компост. Материал, полученный таким способом, экологически чистый и абсолютно безопасный для животных и почвы, поэтому утилизировать его будет несложно.

При необходимости биотуалет Вы сможете установить в обычном помещении, которое находится во дворе, а зимой занести его в дом, выделив для этих нужд удобное место.

Какие биологические средства используют для туалетов

Владельцам дачных домиков, имеющих на участке туалеты с выгребными ямами, предлагаются специальные средства (они аналогичны тем, которые применяются в биотуалетах).

Как видите, способов решить проблему туалета на дачи существует немало – Вы всегда сможете выбрать наиболее подходящий вариант.

Первая постройка, которая возводится на дачном участке это туалет. Туалет на даче отличается от городского санузла отсутствием системы канализации. Поэтому постройка туалета на даче - это не только возведение кабинки, но и организация места сбора и утилизации отходов. Возможных вариантов устройства туалета на даче несколько о них и о том, как построить туалет на даче своими руками будет подробно рассказано в этом материале.

Уличный туалет для дачи

Большинство дач используется только в теплое время года, поэтому наибольшей популярностью пользуется летний или уличный туалет для дачи. Эта конструкция проста и хорошо проверена временем. Построить летний туалет на даче можно своими руками из доступных материалов, что безусловно является большим достоинством.

Рис.1.

Рис.2.

Рис.3.

Уличный туалет для дачи состоит из туалетной кабинки и ямы для сбора отходов под ним. Кабинка для туалета на даче может быть изготовлена из любых материалов. Яма под туалет на даче может быть изготовлена любого размера. Глубина ямы для туалета зависит от числа пользователей.

Рис.4.

Рис.5.

Рис.6.

Однако выгребная яма для туалета на даче хорошо будет работать только при низком уровне грунтовых вод. Если уровень грунтовых вод большой, то выгребную яму будет постоянно подтапливать, и она все время будет переполняться. В этом случае от туалета такого типа придется отказаться, либо в место ямы придется использовать гидроизолированную емкость. Однако тогда необходимо, как минимум раз в год вызывать ассенизатор.

Рис.7.

Рис.8.

Рис.9.

Деревянный туалет для дачи своими руками

Строительство туалета на даче уличного типа можно разбить на три этапа подготовка ямы для сбора отходов, устройство фундамента и изготовление кабины туалета. При строительстве важно помнить, что туалет будет служить очень долго только в том случае если установка туалета на даче выполнена правильно.

Рис.10.

Рис.11.

Выгребная яма для туалета на даче

Яма для туалета на даче изготавливают с укрепленными стенками. Если не укрепить яму под туалет на даче, то за не большой промежуток времени она быстро обвалиться. Для укрепления стенок ямы удобно использовать бак для туалета из двухсот литровой бочки.

Рис.12.

Если существует опасность высокого уровня грунтовых вод, то необходимо использовать пластиковый герметичный бак. Бочку вкапывают в землю в месте выгребной ямы. По мере эксплуатации туалета ее придется чистить. Чтобы облегчить это дело и одновременно не задумываться куда деть содержимое, в процессе эксплуатации туалета в него необходимо добавлять специальный состав. Этот состав можно приобрести в любом дачном магазине. В него входят бактерии, которые переработают все отходы, после чего их можно использовать как удобрение.

Рис.13.

Если грунтовых вод нет, то хорошо использовать металлическую бочку. В ней проделываются отверстия для того чтобы жидкая фаза отходов уходила в землю. Бочка засыпается не грунтом, а гравием. Таким образом получается дренаж для жидкой фракции. Выгребная яма для туалета на даче, построенная по такому принципу может работать более 10 лет и не требовать очистки.

Рис.14.

Рис.15.

Рис.16.

Как сделать фундамент для туалета на даче

По большому счету для такой конструкции как деревянный туалет не требуется особого фундамента. Однако для того чтобы постройка служила долго фундамент под туалет на даче все-таки нужен. Кроме того, если кабинку поднять над землей хотя бы на 10 см, то таким образом будет обеспечено проветривание туалета на даче.

Рис.17.

Рис.18.

Самый простой вариант фундамента для уличного туалета - это вырыть ямы по углам туалета глубиной 20 - 30 см, засыпать их песком, а на песок положить блоки или бордюрный камень. Так же просто будет установить свайный фундамент, для этого можно приобрести четыре винтовые сваи длиной 1 м.

Рис.19.

Рис.20.

Рис.21.

Чертежи деревянного туалета для дачи

Кабина туалета для дачи может иметь различный внешний вид, но по конструкции она всегда однотипная. Она изготавливается из деревянных брусьев по каркасной технологии. Сначала собирают каркас из брусков, а потом обшивают вагонкой или любым другим материалом.

Рис.22.

Рис.23.

Рис.24.

Для каркаса хорошо подойдет брус 60х80, 80х80 или 100х100 мм. Можно использовать брус меньшего сечения, но тогда необходимо ставить несколько диагональных перемычек для устойчивости конструкции.

Рис.25.

Рис.26.

Каркасный туалет для дачи начинают строить со сборки основания из 4 брусков длиной 1,5 м. Далее устанавливают вертикальные стойки. Обязательно необходимо установить стойки для двери. Расстояние между стойками должно быть равно ширине двери вместе с коробкой. В качестве стропил можно использовать доску 40х120 мм. Сверху на стропила укладывается доска толщиной 20-25мм, поверх нее настилается профлист.

Рис.27.

Рис.28.

Как сделать вытяжку в туалете на даче

Для летнего туалета важно предусмотреть окно над дверью, это будет вентиляция туалета и источник освещения. Не стоит это окно стеклить иначе в туалете будет жарко и сильно пахнуть.

Рис.29.

Рис.30.

Чем обшить туалет для дачи снаружи

Снаружи для защиты от дождя каркас туалетной кабинки может быть обшит любым материалом, например, профлистом или сайдингом. Однако наиболее популярным материалом является вагонка или блок-хаус. Для крыши туалета используется любой кровельный материал, например, профлист.

Рис.31.

Рис.33.

Рис.34.

Сиденье для туалета на даче

В качестве сиденья может быть использованы различные конструкции начиная с помоста заканчивая отверстием в полу. На мой взгляд удобнее всего использовать специальное сиденье для туалета на даче.

Рис.35.

Рис.36.

Рис.37.

Туалет для дачи без запаха

Существует несколько вариантов организации туалета для дачи без запаха: биотуалет, торфяной туалет, выгребная яма и септик. Все эти варианты отличаются по стоимости, сложности обслуживания и трудоемкости постройки.

Химический биотуалет на даче

Биотуалет представляет собой разновидность туалета, которым не требуется система канализации. Отходы жизнедеятельности накапливаются в специальном баке.

Рис.38.

Химические биотуалеты снабжены баком для накопления отходов и смыва, в бак смыва наливают воду и дезодорирующую жидкость, а в бак отходов добавляются дезинфицирующе-расщепляющую жидкость. Использование такого туалета практически аналогично городскому.

Рис.39.

Достоинством химических биотуалетов является автономность, а, следовательно, их возможно установить в любом месте, в том числе и в доме, и не строить специального строения.

Рис.40.

Рис.41.

Недостатком является необходимость постоянного слива отходов. Следует отметить, что не все химические жидкости позволяют сливать отходы в почву, а значит придется иметь специальное место для утилизации отходов.

Финский туалет для дачи

Торфяной туалет для дачи от химических отличаются более простой конструкцией. В своей работе они не используют химических препаратов. Конструктивно торфяные туалеты представляют собой небольшой бак с механизмом отвода жидкости. Для расщепления отходов после каждого использование необходимо в туалет засыпать немного торфа.

Рис.42. Рис.48. Септик - это автономная система канализации для дома. Из-за сложности установки и необходимости круглогодичного использования, они обычно применяются в загородных домах. Нечистоты попадая в септик подвергаются разложению. Септик не требует регулярных чисток.

Учитывая сложность установки и стоимость оборудования, септики обычно применяются в загородных домах круглогодичного проживания.

Рис.49.

Мы рассмотрели все возможные варианты туалетов для дачи. Несмотря на обилие вариантов наибольшее распространение получили септик и традиционный уличный туалет для дачи. Септик хорош своей автономностью и возможностью организации полноценной системы канализации. Обычно септик применяют в загородных домах и дачах круглогодичного проживания. Если дача посещается только в летний период, то самый простой вариант организации туалета - это деревенский вариант. Для деревенского туалета необходимо установить выгребную яму, роль которой обычно выполняет бочка, а сверху построить кабинку. Обычно кабинку строят из дерева. Если хорошо декорировать туалетный домик, то помимо выполнения своего прямого назначения, он будет еще прекрасным украшением участка.

Обустроить туалет на даче своими руками – не самая сложная задача. Для каждой конструкции необходимо подбирать соответствующие материалы с учетом их долговечности. В данной статье представлена пошаговая инструкция для грамотной постройки дачного туалета.

Особенности

Сначала необходимо выбрать, к какому типу будет принадлежать туалет. В зависимости от внутреннего устройства дачный туалет может быть с выгребной ямой или без нее. Решающую роль в выборе играет уровень грунтовых вод. Если его отметка достигает 3,5 м, то необходимо остановиться на варианте без выгребной ямы. Иначе продукты жизнедеятельности заполонят пространство вокруг дома.

Устройство ямы неуместно на грунте с природными трещинами. Если деревенский дом расположен на участке с преобладанием сланцевых пород, то от выгребного колодца также следует отказаться. Чем ниже уровень грунтовой воды, тем шире выбор удачного варианта обустройства туалета для дачи. На грунте с повышенной устойчивостью к трещинам можно размещать конструкцию любого типа.

В глубину выгребная яма должна достигать уровня высоких вод и быть на метр его ниже. При расчетах необходимо учитывать отметку поднятия воды в период активного таяния льда. Мастера советуют брать за основу весенний уровень грунтовых вод. Глубина колодца прямо пропорциональна частоте использования туалета и количеству жильцов. Так, для постоянно проживающей в доме семьи из трех человек выгребную яму устраивают объемом 1,5 куб. м.

Колодец может быть любой формы, но лучше отдать предпочтение конструкции квадратной или круглой формы. Выкопать такую яму будет значительно проще. Стены облицовывают бутом, кирпичом или древесиной. Бревенчатую кладку необходимо обработать смолой для защиты материала от гниения. Дно иногда выстилают бетонными кольцами. В этом случае важно обработать стык между стеной и полом.

Для повышения герметичности кладки перед укладкой финального покрытия стенки обрабатывают утрамбованной глиной. Толщина такого изолятора может варьироваться от 20 до 30 см. После укладки облицовки мастера рекомендуют пропитать кладку битумной мастикой. Смолы защитят покрытие от почвенной влаги и предотвратят преждевременное осыпание грунта.

Дачный туалет с выгребной ямой невозможно устраивать без проведения вентиляции. Труба диаметром от 100 мм одним концом заглубляется в колодец. Второй конец встраивается в крышу и поднимается над ее поверхностью на 50-70 см. В самом доме можно предусмотреть вентиляционное окошко. Его принято располагать на боковой стене или монтировать над дверью.

Выгребную яму следует располагать в доступной близости от дороги. После того, как резервуар заполнится более чем на две трети, его содержимое выкачивают и вывозят на специальной машине. Проезд к туалету должен быть беспрепятственным.

Выгребную яму можно организовать двумя способами. Первый – обычный, установка конструкции под домом. Второй – люфт-клозет. Колодец второго типа вырывают на некотором расстоянии от здания. Этот вариант считается лучшим для обустройства частного дачного дома: нечистоты вывозить намного легче.

Люфт-клозет оснащают полноценной системой вентиляции и смыва. Коммуникации опускают ниже уровня промерзания грунтов, а выгребную яму заглубляют еще сильнее. Наклон трубы для отвода нечистот должен достигать 2-3 сантиметров на каждый метр длины. Этот вариант требует серьезного вложения денег и подойдет далеко не каждому. Мастера советуют устраивать люфт-клозет только в том случае, если дачный дом является полноценным жильем.

Вариант без выгребной ямы считается самым простым и дешевым. Под стульчаком устраивают герметичную емкость. Основным преимуществом таких туалетов является отсутствие земельных и строительных работ. В этом случае нет необходимости нанимать машину-ассенизатор для вывоза отходов. Отпадает необходимость расположения туалета в непосредственной близости от дороги. Нечистоты можно использовать в качестве удобрения.

Среди минусов таких туалетов выделяют необходимость частой смены рабочей емкости и закупки материалов для устранения запаха. Очищающие средства используют после каждого использования туалета. Важно знать, что качественные фабричные туалеты стоят недешево. Экономия на монтаже ведет к увеличению затрат на приобретение устройства.

Виды

Среди всех видов организации туалета самый простой способ – вариант с выгребной ямой. Его можно располагать как в частном доме, так и вдали от основной постройки в небольшом домике. Выгребной туалет нельзя устраивать возле водоемов или вблизи соседних домов. Источник для сбора воды в канализационную систему дома не должен соседствовать с ямой сбора отходов.

Выгребную яму, как правило, очищают после заполнения на две трети при помощи ассенизаторской машины. Если нанять такую технику нет возможности, то колодец можно засыпать гравием, а яму перенести. Жители деревень устраивают яму на новом месте раз в два-три года. Для полного восстановления почвы достаточно четырех лет.

Мастера советуют обкладывать углубление в земле дренажем. Устраивать гравийную подушку необязательно, но ее укладка поможет увеличить время между чистками ямы. Каменную смесь часто заменяют бетонной стяжкой, а стены выкладывают кирпичом. Важно правильно обработать все стыки между элементами. От качества выбранного антисептика зависит продолжительность эксплуатации ямы.

При устройстве выгребной ямы необходимо ознакомиться с геологией участка. Знание уровня подъема грунтовых вод является ключевым пунктом для выбора данной конструкции туалета. Важно выдерживать достаточное расстояние до водоема: почвенные воды не должны взаимодействовать с отходами. Несоблюдение этого правила может вызвать заражение кормовых культур. Попадание бактерий в питьевую воду чревато отравлением жителей.

Люфт-клозет по своим характеристикам практически не отличается от традиционной выгребной ямы. Ключевым пунктом является расположение люка – он должен находиться во дворе. Такое устройство отлично подходит для организации туалета в деревянном доме. Люфт-клозет также не является самым экологичным вариантом туалета.

Следующее устройство – септик. Мастера выделяют два вида: накопительный и с очисткой. Первый вариант по способу сбора отходов напоминает выгребную яму, но отличается герметичностью и экологической безопасностью. Устройства с очисткой можно отстаивать и приводить в исходное состояние. Очистка до 90% производится под воздействием химических соединений.

Септик может собрать загрязнения не только из туалета. К системе также подводят трубы для сбора хозяйственной воды и канализационных отходов. Коммуникации из бани и дома можно соединить в септике. Устройство также отлично работает обособленно от центральной коммуникационной системы.

Основное преимущество септика – герметичность. Конструкция исключает взаимодействие с почвой. Этот вариант подходит для тех, кого волнует чистота воды на территории дома. Устройство легко очищается, поэтому не возникает необходимости переносить резервуар. Септик практически полностью устраняет запах отходов.

Среди недостатков этой конструкции можно выделить высокую стоимость. Накопительные септики нуждаются в опорожнении, электрические аналоги требуют соединения с электрической системой здания. Не стоит устанавливать септик, если нет уверенности в его грамотном подключении к центральным коммуникациям дома.

Пудр-клозет отличается низкой себестоимостью. Устраивать его даже выгоднее, чем прокладывать выгребную яму. На дачном участке устанавливают небольшой домик, в нем устраивают стульчак. Под керамическим изделием располагают съемный бак. После заполнения этого резервуара его нужно вынести и очистить. Пудр-клозет отличается простотой использования и подходит для обустройства туалета как в отдалении от дома, так и в самом здании.

Недостаток этой системы – отсутствие способа устранения неприятного запаха. Устройство не отличается большими размерами, поэтому нуждается в частом опорожнении. Важно обустроить на территории участка специальную яму для слива отходов. Критерии к яме соответствуют требованиям при устройстве выгребной ямы.

Жидкостный химический биотуалет работает по следующему принципу: при помощи определенных соединений отходы в резервуаре перерабатываются в однородную смесь. Полученная субстанция не отличается специфическим запахом. На современном рынке можно приобрести жидкостные туалеты на основе аммония и формальдегида.

Аммонийные средства безвредны. Полученная в ходе переработки с их помощи масса не обладает запахом и может стать источник заражения воды. Субстанцию можно сливать в компостный колодец. Состав на основе аммония можно также заливать в выгребную яму. Жидкость поможет уменьшить скорость заполнения резервуара и устранит едкие запахи. Концентрат аммония можно использовать в течение долгого промежутка времени, но добавлять его надо каждые 4-7 дней.

Состав формальдегида обладает высокой эффективностью. Одного литра такого средства будет достаточно для обслуживания двадцатилитрового переносного туалета в течение 3-4 месяцев. Формальдегид может нанести вред почве и растениям. Этот состав запрещен в некоторых странах, поэтому специалисты не рекомендуют его использование в портативных туалетах. Сливать формальдегидные отходы в почву и водоем категорически запрещено.

Финский торфяной туалет – самая распространенная разновидность биотуалетов. Утилизация нечистот производится при помощи добавления сухого вещества: торфа или древесных опилок. Сыпучее вещество должно обладать хорошей гигроскопичностью. Торф безвреден и способен устранить неприятные запахи.

Сухое вещество засыпают в специальный резервуар послойно. После каждого использования туалета в яму подсыпают очередную порцию. Смесь торфа с отходами образует компост, который можно использовать в качестве органического удобрения. Портативный резервуар удобен в переноске. Себестоимость такого устройства сравнительно невысокая, что позволило финскому туалету занять лидирующую позицию среди аналогов.

Недостаток торфяного туалета – необходимость частого опорожнения резервуара при ежедневном использовании. Также сухое вещество неспособно переработать обыкновенную бумагу. Чтобы отходы превратились в единую массу, пригодную для удобрения почвы, необходимо использовать специальную биоразлагаемую бумагу.

Биологический жидкостный туалет работает по схожему с финским устройством принципу. Разложение отходов происходит под действием микроорганизмов, которые выпускают в виде смеси или таблеток. Бактерии можно использовать и для очистки выгребной ямы. Переработанная масса абсолютно безвредна, поэтому не нуждается в специальной организации места для сбора отходов.

Микроорганизмы стоят дорого, но обеспечивают полную сохранность экологии участка. Их можно использовать в качестве удобрения, для прочистки трубопроводов и стоков. Благодаря своим свойствам микроорганизмы способны устранять неприятные запахи.

Электрический биотуалет работает по сложной схеме. Сначала происходит отделение жидкой фазы от твердой. Вторую очищают и сливают, а первую перерабатывают в порошок. Полученное сухое сырье можно использовать в качестве удобрения. Такая система, как и теплый пол, должна быть подключена к центральной отопительной системе. Также необходимо соединить систему с вентиляцией и сливом.

Сильная сторона этой системы – отсутствие необходимости частого опорожнения резервуара. Все комплектующие устройства уже входят в набор, поэтому не нужно беспокоиться о закупке дополнительных материалов. Наполнители для биологических туалетов в этой системе не нужны. Главный недостаток электрического туалета – зависимость от центрального источника питания и высокая стоимость.

Материалы

Наземные части туалета, обособленного от здания, устраивают в виде домика-палатки. Для того, чтобы возвести такую конструкцию, необходимо закупить доски, листы металлического профиля для монтажа крыши и наружной отделки домика. Листы шифера помогут укрепить крышу и защитить строение от дождя. Основание домика лучше выложить из кирпича или бетонных плит.

Многие строители предпочитают использовать деревянные материалы. Доски легко распиливаются, а создание дощатой конструкции не требует особых строительных навыков. Важно понимать, что без предварительной обработки гигроскопичным материалом древесина быстро испортится, и каркас не выдержит нагрузки. Дерево также пожароопасно, поэтому не стоит размещать этот материал рядом с горючими конструкциями.

Для создания выгребной ямы нужно определиться, требует ли колодец облицовки. Наиболее популярный вариант устройства такой системы – создание резервуара из бетонных колец. Такая конструкция может прослужить около 100 лет. Бетонный состав достаточно дешевый, но требует использования специальной техники. Отлитые кольца опускают в котлован поочередно, стыки промазывают цементом.

Основание необходимо залить бетоном, либо изготовить круглую конструкцию заранее и погрузить в вырытую скважину. Дно предварительно засыпают небольшим слоем песка или мелкого гравия. Эти материалы играют роль дренажа – отводят грунтовые воды от поверхности колодца. Бетонные кольца можно отлить со специальными заглублениями – пазами. При помощи таких «замков» осуществляется соединение колец. Если пазы не предусмотрены, то конструкцию скрепляют металлическими кольцами.

работает по принципу выгребной ямы. Тем не менее намного проще установить пластиковый резервуар. Полимеры невосприимчивы к воздействию жидкости и устойчивы к перепадам температур. Габариты котлована в этом случае должны превосходить размеры пластмассового контейнера. Перед укладкой резервуара необходимо забетонировать дно. В цементную стяжку укладывают сварной металлический каркас с выступающими петлями.

Пластиковый сосуд прикрепляют к выступающим канатам арматуры. Подобная конструкция необходима для удержания резервуара в яме. Грунтовые воды могут приподнять легкую тару и вытолкнуть ее на поверхность. Промежутки между пластиком необходимо засыпать слоем песка и цемента. Перед засыпкой контейнер наполняют водой, чтобы защитить его от деформации под воздействием расширения цемента с песком.

Обустройство

Основным элементом туалета на даче является унитаз. Самый распространенный вариант этого сантехнического прибора – пластиковый. Сиденье с крышкой и каркас данного прибора производят из полимера. Бак у таких систем не предусматривается, так как отсутствует его подключение к канализации. Стульчак для унитаза не нужно приобретать отдельно – конструкция монолитная.

Пластиковые системы выпускают всех цветов и форм. Такая конструкция имеет привлекательный вид и достаточно простой дизайн. Полимеры отличаются повышенной прочностью и невосприимчивостью к перепадам температур. Такой унитаз обладает небольшим весом, поэтому не оказывает повышенного давления на фундамент сооружения. Приятным достоинством является простота в уборке и эксплуатации.

Керамический унитаз легок в уходе. Однако в условиях дачного участка эта модель может вызвать определенные сложности. Установка керамики требует дополнительного усиления пола помещения. Сливного бачка у изделий для дачи нет, но конструкция все равно обладает большой массой. Преимуществом этой системы является долговечность.

Деревянный прибор недолговечен. Такие конструкции устанавливают исключительно вне дома: деревянный короб можно устроить самостоятельно. В подобном устройстве не обеспечивается вентиляция, в сам унитаз располагают над выгребной ямой. Обустроить такой туалет можно с минимумом вложений, но внешний вид такого изделия будет прост.

Биотуалет чаще всего изготавливают из полимеров. Система состоит из нескольких блоков, которые необходимо собрать. Этот процесс не занимает много времени. Унитаз удобен, представляет собой монолитную конструкцию вместе со стульчаком. Конструкция достаточно проста и не отличается особыми изысками, такими как термосиденье. Унитаз удобен не только в использовании, но и в чистке.

Покупку обустройства необходимо осуществлять с учетом некоторых требований.

• Если дачный дом не является постоянным местом проживания семьи, то рационально приобрести унитаз с низкой себестоимостью. Конструкция должна быть проста в использовании и устойчива ко времени. Отлично подойдут унитазы из пластика.
• Установка смывного устройства и подключение туалета к центральной канализации требуют больших денежных и временных затрат. Этот вариант необходим лишь в случае постоянного использования санузла.
• Монтаж не должен занимать много времени и сил. Лучше сделать выбор в пользу готовых конструкций, ремонт которых не потребует проведения капитальных работ по переоборудованию помещения.

• Соединение трубы для удаления отходов с унитазом должно быть герметичным. Мастера советуют использовать трубку в виде конуса. Важно избегать попадания отходов мимо резервуара-приемника. Необходимо убедиться в четкости сопряжения всех элементов системы.
• Вентиляция способствует устранению неприятного запаха из помещения. Не стоит пренебрегать устройством этой системы. В качестве воздуховода можно использовать изделия из пластика. Благодаря своей структуре они отличаются небольшим весом и легкостью при монтаже. Канализационные ПВХ-прокладки диаметром около 110 мм станут хорошим аналогом.

Варианты размещения

Расположить санузел можно в любой точке здания, но только в том случае, когда это не противоречит санитарно-гигиеническим нормам. Одна из стен уборной должна быть несущей. Запрещается установка санузла в помещении без наружной стены. Вентиляция в таких помещениях устанавливается проще и обходится выгоднее.

Туалет не должен граничить с помещениями для приема и приготовления пищи. Часто не все виды унитазов способны поглотить все неприятные запахи. Химические отходы в процессе разложения могут выделять вещества, которые не должны взаимодействовать с едой. Наиболее выгодное расположение санузла в загородном доме – неподалеку от гардеробной или под лестницей.

При монтаже санузла под лестницей важно определить, хватит ли пространства для размещения всех необходимых приборов. Через лестницу необходимо провести вентиляцию. В некоторых случаях к унитазу осуществляют подводку канализационных и водопроводных труб. Полы предварительно обрабатывают средствами для защиты от бактерий и избыточного увлажнения.

Мастера советуют полностью перекрыть досками все пространство под лестницей – создать специальную комнатку. Это не только визуально отгородит санузел, но и позволит защитить квартиру от распространения запаха. Пол под конструкцией желательно дополнительно укреплять демпфирующими устройствами: с течением времени пол может начать разрушаться. Для обеспечения хорошей циркуляции воздуха на стыках половиц со стеной оставляют небольшой зазор.

Мастера не рекомендуют устанавливать туалет на втором этаже. Санузел не должен соседствовать с источниками воды для питья. Такое устройство не позволит соединить конструкцию с выгребной ямой. При устройстве биотуалета требуется достаточное расстояние от края сидения до пола. Получить необходимую высоту на втором этаже будет проблематично – в полу нельзя сделать углубление.

При возведении туалета на дачном участке вне дома необходимо ознакомиться с розой ветров. Неприятные запахи не должны доходить до жилой постройки, поэтому прежде, чем заняться разработкой скважины для удаления отходов, необходимо составить карту местности. Это относится и к устройству выгребной ямы для обслуживания биотуалетов, расположенных в доме. Размещение соседних домов тоже должно влиять на составление плана.

Размеры

Габариты выгребной ямы могут варьироваться в зависимости от частоты использования туалета и количества жителей. Усредненный размер ямы для обслуживания семьи из двух человек – 1,5 на 1,2 м. Углубление увеличивают на тридцать процентов при добавлении каждого нового жителя. Чем больше размеры ямы, тем реже придется нанимать технику для ее опорожнения. Но также важно учитывать негативное воздействие, которое отходы могут оказывать на окружающую среду.

Если выгребная яма объединяет в себе канализацию от дома, то необходимо увеличить ее размеры. В идеале можно рассчитать расход воды на каждого члена семьи и проектировать колодец, исходя из полученных данных. В среднем яму копают на 12 куб. м и увеличивают до 18 куб. м. Этот запас позволяет использовать санузел бесперебойно в течение месяца.

Герметичность колодца обеспечивает бетонная стяжка толщиной около 15 см. Грунт на участке может отличаться хорошими впитывающими свойствами. В этом случае резервуар покрывают слоем дренажа. Толщина такой подушки не должна быть меньше 15 см, как и в случае со стяжкой. Сверху гравий обливают битумной мастикой.

Для сооружения туалета отдельной палаткой необходимо ознакомиться с принятыми габаритами. Чертежи можно сделать самостоятельно или скачать готовые. Нормированная ширина домика – 1 м. Глубина комнатки должна достигать 1,5 м, а высота потолка – 2-2,5 м. Припуск крышки стандартного «скворечника» принимают равным 30 см относительно стен. Этот прием поможет влаге с крыши не проникать на стены и не разрушать их.

Вентиляционная труба присоединяется болтами к задней стене туалета. Толщина пластика принимается равной 100 мм. Нижняя часть трубы погружается в яму на глубину 10 см, а верх должен возвышаться над уровнем крыши на 20 см. Эти параметры можно немного менять, но не стоит пренебрегать конструкцией полностью.

Габариты туалета под лестницей тоже играют важную роль. Минимальный размер помещения санузла – 0,8х1,2 м. Если в комнате предусматривают раковину, то ширину увеличивают вдвое, а длину принимают равной 2,2 м. Если туалет объединяют с ванной, то габариты комнаты не могут быть менее 2,2х2,2 м. Высота потолка не должна быть ниже 2,5 м. Важно сохранять расстояние перед унитазом, равное 0,6 м.

Мастера рекомендуют обеспечить подход к унитазу со всех сторон. Но этому совету часто не следуют. Дверь из помещения санузла должна выходить в коридор. Запрещается соединять туалет с жилой комнатой или с помещением кухни. В соответствии с правилами пожарной безопасности двери должны открываться наружу. Это обязательный пункт для обеспечения правильной эвакуации.

Как сделать?

Соорудить туалетный домик можно сделать своими руками. Проект достаточно несложный – в Интернете можно найти необходимое проектное решение.

Рассмотрим этапы строительства уличного туалета пошагово.

• Тип фундамента выбирают, исходя из особенностей почвы. Наиболее распространенный вид основания для домика – столбчатый. Подойдет также монолитная конструкция из бетонных блоков. Перед кладкой пола необходимо устелить сваи слоем рубероида.
• Пол домика выполняют из деревянных досок. Перед использованием древесины необходимо обработать материал антисептическими средствами. Ширина напольных панелей выбирают около 15х15 или 10х10 см.

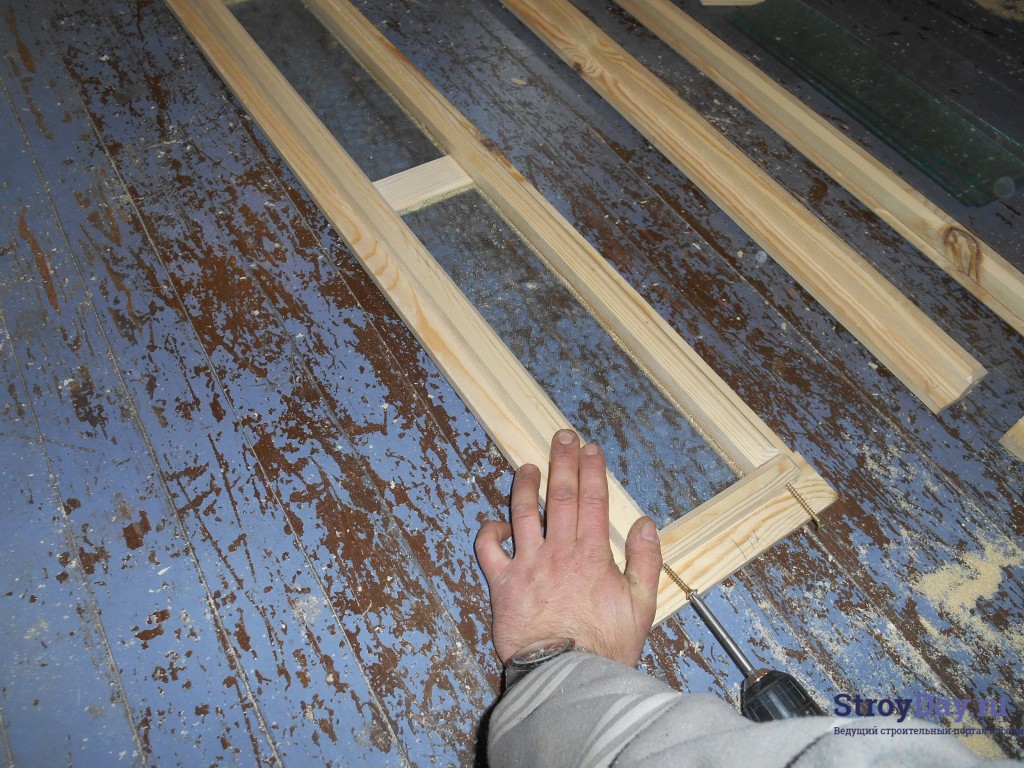

• Конструкцию самого домика сначала делают в виде каркаса. Предварительно собранную конструкцию необходимо укрепить на основании при помощи болтов и зафиксировать металлическими пластинами. Далее коробку обшивают деревянными листами, формируя стенки домика.
• К дальней стене монтируют унитаз и выкладывают все необходимые коммуникации. Выгребную яму копают заранее, трубу от него подсоединяют к прибору. Важно не забыть об устройстве вентиляции. Личные туалеты с канализацией не объединяют, это позволяет уменьшить строительные работы.
• Роль кровли играет настил из шифера и рубероида. Допустимо использование профлиста.
• По необходимости устанавливают осветительные приборы.

Туалеты внутри дачных домой часто соединяют с канализацией. Такая система может быть самотечной: трубы прокладывают под уклоном, спуск воды осуществляется в выгребную яму. Наклон трубы – два см на каждый метр коммуникации. Другой вариант – напорная канализация. Движение воды в этом случае осуществляется под напором от специального насоса. Этот способ применим для домов, где устройство самотечной конструкции ввиду некоторых причин невозможно.

При выборе материала для труб желательно отдавать предпочтение полипропилену. Этот материал отличается высокой прочностью и возможностью выдерживать высокие температуры. Труба не деформируется при нагреве до 95 градусов. Монтаж такой конструкции достаточно прост. Важно обеспечивать герметичное соединение труб.

Участки канализации фиксируют фитингами, стыки обрабатывают герметиком. К стене трубы присоединяют при помощи клипсов. В этих целях можно использовать хомуты на шпильках. Для осуществления герметичного соединения чугунной трубы с пластиковой необходимо уложить резиновую прокладку.

Трубы выводят и погружают в траншею. Канализацию нельзя размещать выше уровня промерзания почвы. В месте соединения внутренней и внешней канализации обязательно устройство ревизионного люка. В полость трубы помещают обратный клапан. Такие меры необходимы для предотвращения обратного хода сточных вод в случае заполнения ямы отходами.

После прокладки канализации мастера устанавливают унитаз. На этом этапе работа над туалетом завершается. Перед монтажом прибора необходимо обеспечить гладкость поверхности. Для установки унитаза необходимо предварительно разметить пол и размер отверстия. Между чашей и полом необходимо проложить резиновую манжету. Прибор фиксируется болтами, а стыки обрабатывают силиконом.

Перед установкой всех элементов необходимо уложить на полу гидроизоляцию. В случаях расположение уборных на каждом из этажей необходимо монтировать приборы друг под другом. Расстояние от унитаза до стояка должно быть минимальным. Несоблюдение этого условия может привести к засорению трубы.

Для того, чтобы оборудовать санузел с максимальной пользой для посетителей на стенах располагают полки. Если габариты уборной позволяют, то в помещении можно расположить гарнитур. Можно оборудовать хозяйственный блок для хранения швабр и ведер. Для этих целей нет необходимости выделять дополнительное помещение – в углу туалета достаточно установить небольшой шкаф.

Чертежи и схемы

Для рационального размещения туалета на территории дачи необходимо составить чертеж будущего строения. Этот метод позволит сэкономить материалы. Схемы будущего строения можно найти в интернете или составить собственноручно. При черчении необходимо делать это в масштабе, в противном случае итоговая конструкция может сильно отличаться от задумки.

Разработка схемы начинается с обмера площади участка и нанесении на план всех существующих коммуникаций. Обязательно нанести на схему соседние строения и водоемы. Важно планировать прокладку труб с учетом нормативных требований по размещению ямы для отходов. Специалисты советуют предварительно составить розу ветров.

Чертеж деревянного уличного туалета поможет рассчитать затрату всех необходимых материалов. Составление рисунка домика начинается с моделирования каркаса. Указываются размеры всех элементов и записывается общее количество материалов. Не стоит забывать о схеме раскройки облицовки. Указываются параметры передней, задней и боковой поверхности будущего строения.

Передняя сторона палатки должна превышать размеры задней стенки. Это необходимое условие для обеспечения нужного уклона постройки. Передняя и задняя стенка типового строения имеют прямоугольную форму, боковые грани – трапеции. В плане указываются габариты кровельного листа для сооружения крыши. Если под шифером будет располагаться деревянный лист, его линейные размеры необходимо зафиксировать.

Инструкция по составлению чертежа для туалета в дачном доме практически не отличается от аналогичной схемы обустройства санузла в квартире. Все габариты и необходимые размеры берутся из соответствующих нормативных документов. Необходимо разметить место подвода унитаза трубе выгреба. Установка биотуалета не требует подобных действий. Устройство предварительно собирается и устанавливается к дальней стене комнаты.

Выбранное помещение должно хорошо проветриваться. Двери должны выходить в коридор. При составлении чертежа комнаты важно правильно расположить все необходимые устройства: унитаз, раковину или ванную. Ко всем приборам должен осуществляться беспрепятственный подход. Важно грамотно расположить вентиляцию и вывести канализацию из помещения.

Разметку санузла проводят не с целью оценки количества необходимых материалов, а для грамотного распределения пространства. Только после того, как обозначено месторасположения основных приборов, начинают расстановку шкафов и стеллажей. Не стоит слишком загромождать пространство.

Важно помнить, что перед монтажом керамического унитаза необходимо усилить основание. Гидроизоляция деревянных полов на даче обязательна вне зависимости от места расположения санузла. Стены деревянного дома также необходимо обработать лакокрасочным материалом или битумом для сохранения поверхности от избыточного увлажнения. Зная габариты помещения можно рассчитать общий расход материалов и зафиксировать его на схеме.

Без выгребной ямы

При желании установить туалет без запаха и откачки мастера советуют отдать предпочтение вариантам без компостной ямы. Среди таких вариантов наиболее известны септики, биотуалеты и пудр-клозеты. Биотуалеты располагают вне зависимости от поверхности. Такой вариант станет хорошим решением для участка с повышенным уровнем грунтовых вод. В этом случае устраивать выгребную яму запрещено – отходы могут загрязнить почву на всем участке.

Для установки биотуалета можно выделить помещение в доме или построить деревянное строение в отдалении. Первый вариант устройства предпочтительнее, так как позволяет сэкономить на времени и материалах. Прокладку трубопровода в этом случае не делают. К резервуару для сбора отходов можно подсоединить рукомойник. Опорожнение такой системы выполняется с помощью извлечения накопительного резервуара и слива отходов в отведенное место.

К биотуалету нельзя подключать основную канализационную систему. Такие резервуары предназначены для временного пользования. Система с капитальным унитазом и сливом требует устройства выгребной ямы. Герметичные накопители способны вместить небольшое количество жидкости, поэтому не смогут обеспечивать утилизацию отходов в домах круглогодичного пользования.

Туалеты без выгребной ямы благодаря простате использования позволяют избежать различных аварийных ситуаций. Герметичность контейнера исключает возможность взаимодействия содержимого с грунтовыми водами. Важно знать, что от выгребной ямы до источника забора воды должно быть расстояние в 25 м. Расстояние от туалета до ограды не должно быть менее 1 м.

Другим аналогом устройства туалета без запаха и откачки является септик. Такое устройство способно перерабатывать нечистоты в течение долгого срока службы, что делает септик идеальным вариантом для санузла с круглогодичным использованием. Конструкцию можно приобрести, но существуют также схемы для создания септика своими руками.

Герметичные камеры можно сделать из бетона, пластиковых или металлических контейнеров. Главный принцип сооружения подобной конструкции – вакуум резервуаров. Изготовление герметичной камеры достаточно простое и описывалось ранее. Необходимо подбирать емкости с прочными стенками, которые не станут деформироваться под давлением грунтовых вод и почвы.

Стандартный дачный септик для обслуживания семьи из двух человек имеет две и более камер. Каждый новый резервуар служит для дополнительной очистки попадающей в него воды. Так, в первом отсеке происходит отделение отходов на твердую и жидкую фазу. Жидкость перетекает в соседний контейнер, где подвергается повторному очищению. В последующих камерах цикл повторяется.

После прохождения всех ступеней фильтрации вода попадает в грунт. Такая жидкость не несет в себе угрозы заражения почвы. Специалисты советуют приобретать септики с биологическим очистителем. Такая система является самой экологически безопасной для использования на дачных участках.

Очистная система

Септики – упрощенный способ очистки канализационной воды. Сложные системы включают в себя дополнительные отсеки для фильтрации воды. Эти конструкции можно устанавливать на дачных участках с целью повышения безопасности территории. Комплектация фильтрационных систем сложна и стоит дороже простого септика. Однако специалисты рекомендуют обратить на них внимание.

• Ультрафильтрация. Этот способ полностью обеззараживает воду. Существенным преимуществом системы является возможность повторного использования. В очистке не применяются химические вещества, полученную воду можно использовать в бытовых целях.

• Реагенты, обеспечивающие обмен ионами , позволяют ускорить процесс очистки жидкости. Жесткость воды увеличивается. Употреблять такую воду в пищевых целях не рекомендуется.
• Электрохимическая очистка. Нечистоты отстаиваются под воздействием специального излучения. На дне резервуара образуется слой металлических примесей. Химические вещества удаляет тяжелые элементы из воды.
• Мембранный осмос. Эта сложная конструкция признана лучшей очистной системой. Обратная мембрана задерживает отходы и превращает загрязненную воду в дистиллированную. Сложная структура оболочки позволяет очищать жидкость от вредных химических примесей.

Все очистительные системы требуют больших затрат на приобретение и установку. Главное преимущество конструкций – полное устранение неприятного запаха на всей территории дачного участка. Очистные сооружения позволяют уменьшить частоту откачки содержимого из выгребной ямы.

Любой системе необходима своевременная очистка. Если вовремя не удалить из выгребной ямы отходы, то процесс размножения вредоносных бактерий негативно отразится на состоянии почвы. Застои отходов образуют ядовитые газы, которые способны нанести вред здоровью. Чем больше газовых масс скапливается, тем сложнее их удалить. В особо запущенных случаях откачать вредные пары не предоставляется возможным.

Обработка ямы и устранение отходов может быть осуществлено различными способами. Самым легким и проверенным является вызов ассенизаторской машины. Загрязненная жидкость откачивается при помощи шлангов. Данная услуга стоит дорого, и ее применяют лишь в том случае, когда колодец заполняется на две трети объема, и биологические препараты не способны переработать нечистоты. Машины оснащаются режущими механизмами, которые перемалывают твердый осадок.

Очистка химическими препаратами эффективна, но не желательна. Быстродействующие реактивы работают даже в условиях пониженной температуры. Но не каждый такой состав отличается экологичностью. Переработанную субстанцию категорически запрещено сливать в почву, поэтому возникает необходимость вызова откачивающей машины. При выборе химических препаратов можно обратить внимание на нитратные окислители – их состав наименее вреден.

Биопрепараты отличаются от химических аналогов безопасностью использования. Чистка этими составами получила широкое применение у владельцев дачных участков. Микроорганизмы плохо работают в условиях низких температур, поэтому их используют преимущественно в летний период времени. Бактерии погибают при контакте с кислотой и щелочью, не переносят хлора. По этим причинам биологические добавки лучше не засыпать в грунт.

Механическая очистка котлована является традиционным способом устранения нечистот. Эту работу проводят не реже раза в год, процедура весьма неприятна. Такая очистка позволяет экономить деньги, но требует затрат сил и времени. Если отходы оказываются слишком жидкие, то их смешивают с сухим веществом. В качестве засыпки отлично подходят древесные опилки и песок.

При выборе биологических очистительных средств важно правильно рассчитать дозу. Численность полезных бактерий должна быть достаточной, чтобы восстановить микрофлору в резервуаре. Биологические добавки различают по скорости процесса очищения, быстроте действия и способности устранения запахов. Перед применением препарата необходимо ознакомиться с отзывами о материале.

Состав биопрепаратов задает условия его использования. Аэробные бактерии способны переработать отходы только под воздействием кислорода. Анаэробным аналогам прямой доступ воздуха не нужен, поэтому их спокойно помещают в вакуумные резервуары. На рынке часто можно встретить комбинацию из добавок – так производители получают наиболее эффективный препарат.

Удачные примеры и красивые варианты

Многие клиенты не могут представить красивое оформление туалета в загородном доме. Необычное устройство унитаза может испортить интерьер. Чтобы развеять сомнения, дизайнеры рекомендуют ознакомиться со следующими интересными решениями.

Классика

Подобная деревянная отделка помещений на даче применяется повсеместно. Дощатая кладка смотрится естественно. Качественный материал наполняет комнату приятным запахом древесины. Светлое помещение можно украсить белой керамикой.

Данный вариант отлично подойдет для устройства санузла в малогабаритном помещении. Туалет скрыт от глаз предметами мебели. Дополнительное оснащение полками и шкафами позволяет разместить все необходимые предметы личной гигиены. Деревянная мебель в сочетании с отделкой стен и пола создает единую композицию.

Дерево и плитка

Оригинальный дизайн данной комнаты создается при помощи сочетания древесины с керамикой. Белый унитаз сочетается с мозаикой, завершая композицию. В плитке преобладают оттенки коричневого, гармонирующие с деревянной облицовкой соседней стены. Небольшое окошко создает дополнительный источник освещения.

Светлый пол хорошо сочетается с цветовым решением стен. Комната не кажется маленькой, в ней преобладает воздух и свет. Такое решение уместно смотрится не только в доме на даче, но и в городском интерьере. Керамическому рисунку на стене можно придать любой вид. В данном случае решение было принято в пользу сохранения простоты.

Пластик в интерьере

Использование пластикового унитаза не способно испортить внешний вид помещения. На рынке легко можно найти довольно необычный вариант. В этом интерьере пластиковый резервуар уместно смотрится в сочетании с облицовкой стен из цветного полимера. Красная клетка в интерьере дачного дома смотрится необычно и живо.

Деревянные полки добавляют красок в устройство санузла. Сочетание ярких стен и светлого пола позволяет избежать перегруженности в дизайне. На полу стелют линолеум с окраской под камень. Так как пластиковый резервуар не соединяется с полом при помощи болтов, то очищать покрытие не составляет особого труда. Светлый плинтус придает помещению изящности и завершенности.

Сочетание темного и светлого

Данное решение санузла смотрится выигрышно за счет сильного контраста цвета стен с полом. Грубые широкие деревянные плиты на стене напоминают старинные бревенчатые постройки. Светлый пол в сочетании с керамикой придает интерьеру нежности и изысканности. Помещение полностью укомплектовано – проведены все необходимые коммуникации.

Такая комната рассчитана на постоянное использование. Мастера приложили все усилия, чтобы находиться в помещении было приятно. Дизайнерские украшения – вазочки и подставки – создают настроение. Богатая керамика как нельзя лучше подходит к данному решению.

Сложные формы

Помещение полностью декорировано деревом. Унитаз, устроенный самостоятельно, выглядит необычно. Грубая деревянная отделка смотрится благородно. Самый яркий элемент в помещении – вырубленная раковина. Сложная фигура напоминает сруб дерева. Такой вариант отлично подойдет для ценителей древесной породы.

Неважно, где Вы проживаете – либо постоянно в собственном доме в сельской местности, либо сезонно в дачном домике, либо в доме за городом – физические потребности человека остаются неизменными на протяжении несколько тысяч лет.

Разве что изменялись степень комфорта и удобства, куда же без этого?

Размышления по этому вопросу легли в основу «фундамента» предлагаемой ниже конструкции одной из самых популярных дачных и сельских построек –

Казалось бы обычный туалет… Однако важность этого простого сооружения невозможно переоценить.

Принципы удобства и функциональности здесь органично сочетаются с привлекательным и эстетичным внешним видом деревянной постройки, не теряя при этом конструктивной прочности и жёсткости.

В наше время современная деревообрабатывающая промышленность производит большое количество разнообразного погонажа, что даёт много возможностей для подобного творчества.

В сочетании с недорогими и вполне доступными в наше время электроинструментами, это может помочь Вам без особых усилий и затрат повторить подобную конструкцию.

Инструмент

Из ручного инструмента понадобится, прежде всего, измерительный и разметочный – рулетка, угольник, карандаш. Возможно меловой шнур, складной метр.

Из остального – хорошо наточенная острая ножовка по дереву, пара острых стамесок, киянка или молоток, ручной рубанок, стеклорез, стусло для ножовки…(см.рис. 2, 3, 4)

Из электроинструмента желательно иметь электролобзик (см.рис. 5) , электродрель (см.рис. 7) , аккумуляторный шуруповёрт (см.рис. 6) , простейшую фрезерную машинку (см.рис. 8) , набор фрез по дереву, набор свёрл по дереву, наиболее распространённые насадки для саморезов.

Необходимые электроинструменты

Необходимые электроинструменты

Необходимые электроинструменты

Подбор необходимого материала для строительства

При отборе пиломатериала нужно соблюдать несколько основных условий:

• Для каркаса подойдёт строганный сосновый сечением 45*105 мм, достаточно 7-8 штук длиной 3 метра каждый.
• Отбирать нужно как можно более ровный и сухой брус, с возможно меньшим количеством крупных сучков, без синевы и почернений.
• Для пола желательно отобрать ровные и крепкие обрезные строганные доски лиственницы, толщиной не менее 40 мм.
• Для обшивки стен была использована так называемая имитация бруса из лиственницы. Выбор лиственницы обусловлён её стойкостью к различным неблагоприятным атмосферным условиям. И, что немаловажно, декоративные свойства лиственницы по красоте и выразительности текстуры намного превосходят древесину таких популярных хвойных пород как сосна и ель.

Для этой цели также подойдёт так называемой блок-хаус – деревянные панели, имитирующие оцилиндрованное бревно.

• Подобный погонаж имеет различные стандартные длины. Это необходимо учесть на этапе определения размеров конструкции, чтобы при торцевании было как можно меньше неиспользуемых обрезков.
• Основа кровли – обрезные строганные сосновые доски сечением 30*150 мм. Критерии отбора – ровные, сухие, без синевы.
• Для окошек необходимо отобрать ровные и крепкие, без сучков, сосновые строганные бруски сечением 45*45 мм.
• При выборе металлического крепежа желательно избегать применения чёрных саморезов ввиду их недостаточной прочности. Для скрепления деревянных деталей желательно использовать жёлтые или белые саморезы по дереву диаметром не менее 4 мм.

Сборка каркаса туалета

Сборку каркаса наиболее удобно начать с изготовления нижней обвязки. Четыре бруса необходимой длины нужно соединить вполдерева (см. рис. 9) и скрутить так называемыми «глухарями» — мощными саморезами диаметром 8 мм и длиной 120-150 мм с шестигранными головками под ключ (см. рис. 10) .

Линии вырезов размечаются угольником, по ним делаются два параллельных пропила ножовкой, а отход удаляется стамеской.

Главное условие при разметке брусков нижней обвязки – необходимо выдержать необходимое расстояние между внутренними углами. Так, в данном случае, ширина передней и задней стенки – 120 см, ширина боковых стенок – 90 см. Это обусловлено стандартной длиной деревянных панелей – 3 м. Такие размеры не дают обрезков при торцевании, так как от одной панели отрезаются две детали по 90 см и одна 120 см.

На всех углах фрезеруются фаски шириной 5-6 мм.

В результате получаем готовую деревянную раму-основание (см. рис. 11) , к которой в дальнейшем будут крепиться стойки каркаса.

Стойки обрезаются с небольшим припуском по длине и раскладываются ровной поверхности для сбора передней стенки (см.рис. 12) . Длина – 15 см для крепления к нижней обвязке и плюс 185 см в высоту, итого – 200 см.

Нижний горизонтальный брусок прикручивается временно – от его нижней стороны отсчитывается высота и он фиксирует форму.

Верхние наклонные бруски – это своеобразные стропила маленькой кровли. Свес кровли желательной сделать максимально возможным – в данном случае порядка 30 см (см.рис. 13) . Это необходимое условие для защиты деревянных стен от дождевых осадков.

Длина верхних брусков подбирается экспериментально, с учётом ширины по передней стенке (120 см) и угла наклона крыши – около 25 градусов (см.рис. 14) .

Места пересечения двух брусков отмечаются карандашом, чтобы сделать разметку для вырезания углов (см.рис. 15) .

С помощью угольника соединяются отметки (см.рис. 16) .

Ножовкой бруски отрезаются по разметке (см.рис. 17) и в результате получаются четыре одинаковые детали (см.рис. 18) .

Аналогичным образом размечаются вертикальные стойки (см.рис. 19) и обрезаются в необходимый размер (200 см) и угол (см.рис. 20) .

Карандашом размечаются фигурные вырезы на концах наклонных верхних брусков (см.рис. 21) .

И с помощью электролобзика отрезается лишнее по сделанной разметке (см.рис. 22) .

Аналогичным образом делаются вырезы на оставшихся брусках (см.рис. 23) .

В результате получаются фигурные вырезы одинаковой формы на всех четырёх брусках (см.рис. 24) .

На всех гранях верхних брусков и вертикальных стоек фрезеруются фаски глубиной 5-6 мм (см.рис. 25) .

В результате получаются аккуратные детали одинаковой длины и одинаковой формы (см.рис.26 и 27) .

Цены на ножовки по дереву

ножовка по дереву

Сборка осуществляется с помощью саморезов.

Для этого предварительно сверлятся отверстия в прикручиваемых брусках. Диаметр сверла – на 0,5-1 мм больше, чем диаметр резьбы самого самореза (см.рис. 28) .

При помощи с насадкой, соответствующей шляпке самореза, поочерёдно скрепляем две детали вместе (см.рис. 29) .

Просверленное отверстие позволяет вкручиваемому саморезу крепко позиционировать две детали и, кроме того, помогает избежать в скручиваемых деталях трещин от раскалывания при вкручивании (см.рис. 30) .

Аналогичным образом предварительно засверливаются отверстия в верхних брусках (см.рис. 31) .

Для такой ширины прикручиваемой детали достаточно двух саморезов на каждый узел крепления (см.рис. 32) .

Так как в передней стенке будет установлена дверь, то необходимо сделать проём для неё. Для этого в каркасе необходимо прикрепить симметрично две дополнительные стойки такого же сечения, как и угловые стойки. Кроме формирования дверного проёма, эти стойки позволят впоследствии без дополнительных усилий закрепить декоративные окошки.

Рулеткой размечаются необходимые расстояния (примерно 160 мм от внутреннего края угловых стоек) и прикручиваются две дополнительные стойки (см.рис. 33) .

Выступающие верхние части обрезаются ножовкой по месту (см.рис. 34) .

Для надёжности узел крепления верхних брусков можно усилить, прикрутив дополнительную накладку из обрезков бруса (см.рис. 35) .

Чтобы задняя стенка была такой же по размерам, как и передняя стенка, используем собранную стенку в качестве шаблона. Закрепив на передней стенке детали каркаса при помощи струбцин, по таким же размерам собирается и задняя стенка (см.рис. 36) .

После предварительной сборки основных частей их можно скреплять в единый каркас. Временные нижние бруски служат ограничителями, с помощью которых у всех стоек в каркасе будет одинаковая высота (см.рис. 37) . Нижняя обвязка предварительно выставляется по уровню, чтобы впоследствии не было перекосов.

В стойках электродрелью засверливаются по два отверстия диаметром 8 мм (см.рис. 38) . В обвязке сверлятся отверстия диаметром 6 мм.

После засверливания стойки прикручиваются к нижней обвязке саморезами-глухарями диаметром 8 мм и длиной 100 мм (см.рис. 39) .

Чтобы выдержать одинаковое расстояние между двумя стенками в верхней части они временно скрепляются планками одинаковой длины.

На этом сборка каркаса – «скелета» всей конструкции – закончена (см.рис. 40) .

Обшивка стен и пола туалета

Для обшивки пола используется обрезная доска из лиственницы. Для исключения щелей от усушки досок нужно использовать либо готовые шпунтованные доски, либо в обрезных досках прорезать пазы и вставить рейки в места стыковки досок.

Доски удобнее всего крепить параллельно боковым стенкам – так проще делать вырезы под стойки. Расстояние между внешними контурами нижней обвязки является необходимой длиной досок (см.рис. 41) .

Цены на электролобзики

электролобзики

Для минимизации обрезков желательно подбирать такую стандартную длину, чтобы одна доска торцевалась без остатка. Разметка рулеткой и угольником будет способствовать ровным краям, что немаловажно (см.рис. 42) .

Все размеченные доски разрезаются ножовкой по дереву (см.рис. 43) .

После этого с помощью угольника необходимо тщательно разметить места вырезов в досках под стойки (см.рис. 44) .

Для этого доска прикладывается вплотную к стойкам, и прочерчиваются линии по размерам стойки, глубина вырезов соответствует расстоянию, на которое доска не доходит до края.

Части с разметкой, которые подлежат удалению, помечаются штриховкой (см.рис. 45) .

Ровно по линии доска аккуратно прорезается ножовкой, которую следует держать перпендикулярно линии реза (см.рис. 46) .

После этого лёгкими ударами стамески удаляется отход (см.рис. 47) .

Аналогичным образом делаются вырезы под остальные стойки (см.рис. 48) .

На верхних торцевых частях всех досок и в местах вырезов фрезерной машинкой снимаются фаски.

В уложенных досках размечаются и сверлятся отверстия для крепления на одинаковом расстоянии от края досок (см.рис. 49) .

Саморезами по дереву доски плотно и без зазоров прикручиваются к брускам нижней обвязки (см.рис. 50) .

Таким образом получается ровный и аккуратный, без щелей, деревянный пол (см.рис. 51) .

Обшивка каркаса дело несложное, но требует аналогичной аккуратности.

Тщательно размечаются по длине с помощью рулетки (см.рис. 52) .

И угольника (см.рис. 53) .

После разметки панели разрезаются на детали необходимой длины (см.рис. 54) .

В результате получаются панели двух размеров – короткие для зашивки боковых стенок и длинные для зашивки задней стенки (см.рис. 55) .

Так как данная доска имеет рабочую ширину 140 мм, то необходимо каждую сторону крепить на два самореза, максимально близко к краю доски – примерно 20-25 мм. Это будет в некоторой мере сдерживать деревянные панели от коробления.

Для исключения растрескивания панелей от закручиваемых саморезов и для плотности соединения, все детали перед креплением предварительно засверливаются по разметке (см.рис. 56) .Для этого одна размеченная деталь накладывается на вторую и просверливаются отверстия во всех панелях по этому шаблону.

Подготовленные таким образом панели прикручиваются к стойкам каркаса саморезами по дереву, длиной около 50 мм (см.рис. 57) .

Если гребень панели входит слишком плотно в ответный паз (или панель немного искривлённая), то необходимо аккуратно подбить панель сверху деревянной или резиновой киянкой, подложив под киянку такой же обрезок, чтобы не расколоть панель (см.рис. 58) .

Таким образом крепятся все панели до верхней части каркаса, где, возможно, придётся урезать последние панели, чтобы они не выступали над плоскостью крыши (см.рис. 59) .

Возводим кровлю в туалете

Перед укладкой кровельного материала на оба ската прикручиваются вплотную обрезные доски (см.рис. 60 и 61) .

Если боковые свесы кровли были сформированы выносом стропил на 30 см от боковых стенок, то свесы кровли спереди и сзади формируются длиной досок – для этого нужно прибавить к ширине боковых стенок задний свес (около 20 см) и передний свес (около 30 см). Сложив три размера вместе, получается необходимая длина досок.

В качестве кровельного покрытия в данном случае используется металлочерепица. В наше время на рынке представлено множество вариантов кровельных покрытий различного типа и цветовой окраски, так что возможности выбора практически не ограничены.

Крепится к доскам кровельными саморезами (см.рис. 62) .

После этого остаётся закрыть спереди и сзади торцевые части аккуратными досками, которые прикручиваются саморезами (см.рис. 63) .

Делаем окна в туалете

Окошки используются не только в качестве декорации, поскольку в значительной степени формируют внешний вид всего деревянного строения. В некоторой степени они играют сугубо практичную роль, так как являются светопрозрачной конструкцией, что в некоторой степени придаёт своеобразный внутренний уют.

Для того, чтобы сделать такие окошки, понадобится несколько брусков сечением 45*45 мм и длиной __ мм (см.рис. 64) .

Первым делом необходимо выпилить четверть в каждом бруске. Для этого нужно настроить вылет пильного диска на циркулярном станке на 20 мм (см.рис. 65) .

После этого ненужная часть брусков аккуратно вырезается (см.рис. 66) .

Подготовленные таким образом бруски раскладываются на ровной поверхности и размечаются внутренние габаритные размеры каждого окошка – сформированная четверть необходима для того, чтобы вставить окошко в проём между стойками (см.рис. 67) .

Детали скрепляются между собой саморезами, поэтому обязательно необходимо засверлить прикручиваемые детали (см.рис. 69) .

Устанавливаем в фрезерную машинку фрезу для снятия фаски (см.рис. 70) .

И снимаем фаски шириной 7-8 мм на всех продольных и поперечных рёбрах (см.рис. 71) .

В результате фрезеровки получаются аккуратные детали (см.рис. 72) .

Получившиеся детали скрепляются с помощью саморезов в рамки (см.рис. 73) .

Выступающие уголки на внутренней части поперечных брусков обрезаются ножовкой (см.рис. 74) .

Отход подрезается и зачищается стамеской (см.рис. 75) .

Цены на обрезную доску

обрезная доска

Этой частью рамки вставляются в проём (см.рис. 76) .

Для установки стёкол нужно внутри прорезать паз по всему периметру рамок. Для этого устанавливается дисковая фреза в фрезерную машинку (см.рис. 77) .

И за несколько проходов фрезеруется внутренний паз шириной на 1-2 мм больше толщины стекла. Стандартная толщина рельефного стекла – 4 мм. Глубина паза – 10 мм (см.рис. 78) .

Из более тонкого бруска нужно сделать перемычки, которые будут вставляться между стёклами. У них таким же образом сняты фаски и с двух сторон фрезерованы пазы под стекло. Такие короткие детали удобно делать из одной длинной заготовки – то есть сначала снять фаски и прорезать пазы вдоль длинных сторон потом отрезать необходимое количество деталей и снять фаски с торцевых частей (см.рис. 79) .

После подготовки рам вырезаются стёкла (см.рис. 80) . В зависимости от первоначального эскиза стоит рассчитать сразу их количество. На строительных рынках в настоящее время разнообразный выбор подобного стекла, которое на месте могут отрезать в нужный размер. Более бюджетный вариант – использовать старое стекло с двери или обычное оконное стекло, которое с одной стороны заматировать (зашлифовать) вибрационной шлифмашинкой, чтобы сделать его непрозрачным.

После подготовки стёкол собираются рамы (см.рис. 81) .

Для этого откручивается одна из поперечин и в паз вставляются поочёрёдно стёкла и деревянные перемычки.

После этого нижняя поперечина прикручивается на своё место (см.рис. 82) .

Паз под стёкла намеренно был сделан больше толщины стекла на 1-2 мм, чтобы заполнить теперь образовавшийся зазор прозрачным силиконовым герметиком (см.рис. 83) .

Пластиковый носик у тубы срезается для получения валика толщиной 3-4 мм.

После заполнения зазоров герметик аккуратно разравнивается (см.рис. 84) . Для высыхания герметика желательно подождать несколько часов.

Благодаря заполнению зазоров в рамы не будет попадать дождевая вода и кроме того стёкла будут прочно зафиксированы от вибраций.

Рамы фиксируются в подготовленных для них проёмах саморезами. Для этого с внутренней стороны стоек просверливаются отверстия, через которые и вкручиваются саморезы (см.рис. 85) .

Предварительно в верхней и нижней частях проёмов прикручиваются короткие обрезки деревянных панелей.

Делаем дверь в дачный туалет

Дверь собирается из таких же деревянных панелей, только в вертикальном положении.

Для этого замеряются размеры проёма и набирается дверное полотно необходимой ширины и длины. Если полотно шире проёма – то оно обрезается в нужный размер симметрично – таким образом, чтобы крайние панели были одинаковой ширины.

К ширине проёма следует прибавить по 2 см справа и слева – поскольку дверь будет перекрывать стойки.

Верхняя часть обрезается под таким же углом, что и верхние бруски каркаса.

После обрезки в размер фрезеруются фаски по периметру (см.рис. 86) .

Панели скрепляются друг с другом с помощью поперечин, которые вырезаются из обрезков панелей. За счёт ширины панелей можно обойтись без укосины – жёсткость полотна будет достигаться за счёт саморезов и нанесению силиконового герметика перед прикручиванием поперечин (см.рис. 87) .

В поперечинах обязательно следует предварительно просверлить отверстия.

Навесы желательно выбрать с длинным плечом и прикручивать их в те места, где прикручены поперечины (см.рис. 88) .

Чтобы выставить зазор в 4-5 мм между полом и дверью, достаточно подложить под дверь стамеску (см.рис. 89) .

Один из важных элементов – дверные ручки – изготавливаются из обрезков изогнутых веток дерева (см.рис. 90) . Ручки крепятся к двери саморезами.

Чтобы снаружи не было видно шляпок от саморезов, сначала следует прикрутить внутреннюю ручку, а после этого, закрыв ручкой шляпки саморезов, наружную.

Углы всей конструкции закрываются нащельниками шириной 70-80 мм и толщиной 12-15 мм. Они крепятся на саморезы (см.рис. 92) .

Покраска туалета

Окончательный внешний вид всей деревянной конструкции определяется покраской. Покрытие желательно выбирать атмосферостойкое, рассчитанное для эксплуатации в уличных условиях (см.рис. 93) .

Краска или пропитка наносятся кистью в один или два слоя. Для более явного выделения структуры древесины необходимо тщательно растирать кистью материал по всей окрашиваемой поверхности (см.рис. 94 .)

Готовый дачный туалет — фото
