Как сделать своими руками мансардную крышу .

Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Этапы строительства мансардной крыши своими руками во многом похожи на возведение обычной , так же как и названия элементов, составляющих ее каркас. К ним относятся:

• Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
• Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
• Стойки – вертикальные опоры, поддерживающие стропильную систему;
• Прогоны – горизонтальные опоры для стропил;
• Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
• Стропила – доски, образующие основной контур крыши;
• Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
• Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;

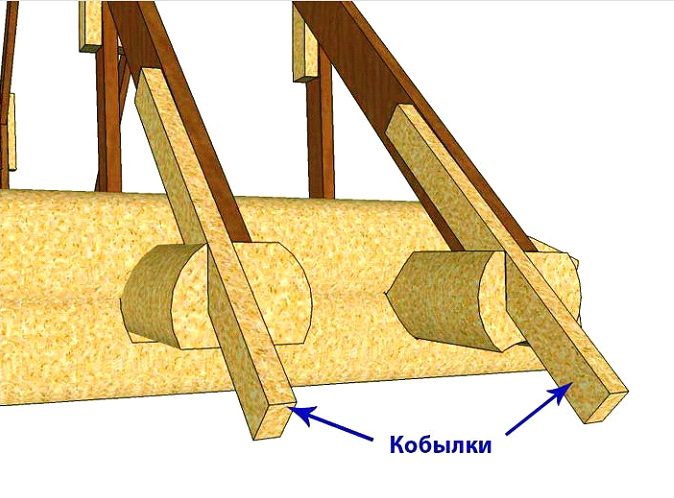

• Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.

Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.

Устройство ломаной мансардной крыши и ее отличия

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Расчет размеров мансардной крыши

Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.

Чертеж — размеры мансардной крыши

Технология возведения ломаной мансардной крыши

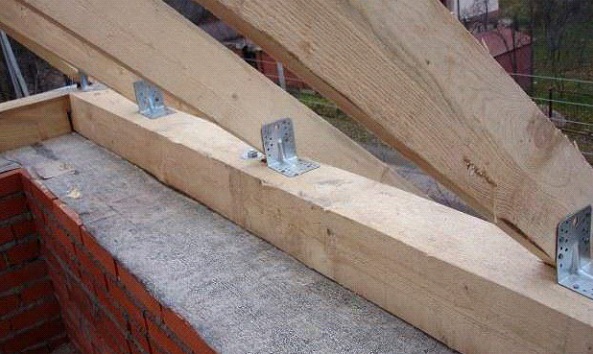

1. Устанавливают мауэрлат по периметру дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.



2. Для балок перекрытия обычно используют хвойный брус сечением 100х200 мм. Балки перекрытий кладут либо поверх мауэрлата с выходом за плоскость стен на 0,3-0,5 метра, либо в специально предназначенные для этого карманы в кладке.В первом случае балки закрепляют с помощью уголков и саморезов. Чтобы перекрытия получились ровными, балки кладут в строгой последовательности: сначала крайние по уровню, потом, натянув шнурку, по ним выравнивают промежуточные. Шаг балок перекрытия обычно составляет от 50 до 100 см, но наиболее удобным является шаг в 60 см, позволяющий укладывать плиты утеплителя без подрезки. Для выравнивания высоты балок их подтесывают либо используют подкладки из доски.Если балки укладывают в специальные карманы в кладке, их концы обязательно обрабатывают обмазочной гидроизоляцией и обворачивают рубероидом. Выравнивают их аналогичным образом.
3. На крайние балки перекрытий устанавливают стойки. Крайние стойки выполняют из бруса 100х150 мм, высота и линия установки стоек определяется по заранее подготовленному чертежу. Стойки выравнивают с использованием уровня и отвеса и временно закрепляют укосинами в перпендикулярных направлениях – вдоль и поперек оси крыши. Это позволит установить стойки без отклонений в какую-либо сторону. Укосины делают из любой доски и прибивают на гвозди.Между крайними стоками натягивают шнурку и выставляют по ней остальные стойки с шагом, равным шагу балок перекрытий, то есть на каждую балку. Все стойки закрепляют аналогично крайним. У вас должны получиться два ряда стоек одинаковой высоты, идущих параллельно друг другу.



4. На стойки укладывают и закрепляют прогоны из доски 50х150 мм, закрепляют прогоны на гвозди 150 мм и на уголки с помощью саморезов. На прогоны кладут ригеля из доски 50х200 мм узкой стороной вниз – это увеличит их жесткость. Так как при эксплуатации на ригеля не будет оказываться нагрузка, такого сечения доски вполне достаточно, однако, чтобы исключить их прогиб и увеличить надежность в процессе монтажа, при установке ригелей под них ставят временные опоры из доски не тоньше 25 мм. Сверху ригеля скрепляют одной или двумя досками – также временно, до установки стропил. При этом доски нужно располагать не посредине затяжки – там они будут мешать дальнейшему монтажу, а отступив около 30 см.После установки стоек, прогонов и ригелей у вас получается жесткая конструкция, ограничивающая внутренние помещения мансарды. Для увеличения ее прочности впоследствии ее закрепляют подкосами и схватками.
5. Устанавливают из доски 50х150 мм. Сначала выполняют шаблон из доски 25х150 мм – она легче и быстрее обрабатывается. Доску необходимой длины прикладывают к верхнему прогону, рисуют форму запила прямо на доске и выпиливают его. Прикладывают шаблон к прогону в местах установки стропил, и если он везде совпадет, то верхнюю часть всех стропил можно выполнять по шаблону. Нижнюю часть, опирающуюся на мауэрлат рядом с балками перекрытия, каждый раз вырезают по месту.Крепят стропила с помощью уголков и саморезов и на гвозди.

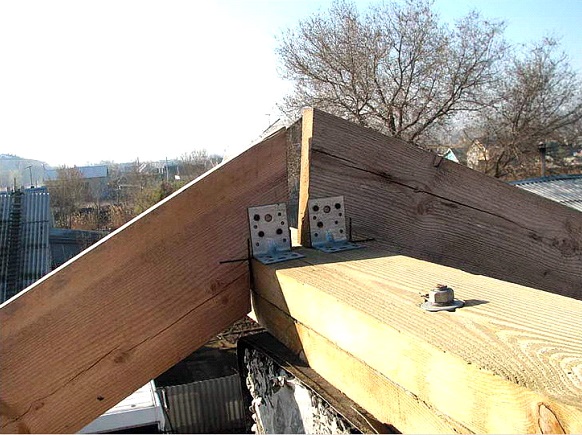

6. Для выполнения верхних стропил необходимо разметить центр крыши. Сделать это можно с помощью временной стойки, прибитой к мауэрлату и крайней затяжке с торца крыши так, чтобы один край доски проходил по центральной линии крыши. По этому краю и выравнивают стропила. Далее готовят шаблон из доски 25х150 мм, прикладывая его в краю установленной доски на нужном уровне и к прогону, на который опираются нижние стропила. Размечают верхний и нижний запилы и выпиливают шаблон. Прикладывают его поочередно к обеим сторонам крыши, проверяя, насколько точно размечен ее центр. Если ряды стоек выполнены параллельно, то проблем с установкой верхних стропил быть не должно – все они будут иметь одинаковый размер.
7. По шаблону выполняют необходимое количество стропильных ног. Стропила устанавливают на прогоны и соединяют в верхней части с помощью накладных металлических пластин или обрезков доски на саморезы. В прогон стропила упирают на запилы и закрепляют на уголки. Чтобы стропила стояли прямо, их закрепляют с помощью подкосов, установленных нижним концом на затяжки. Так ставят все стропила. Крепят подвесные стойки – отрезки доски 25х150 мм. Верхний край доски закрепляют в месте соединения стропил, нижний – к затяжке.
8. Ставят подкосы под нижние стропила из доски 50х150 мм, упирая их нижним косым срезом в балку перекрытия и закрепляя на уголки, а верхний край крепят сбоку к стропильной ноге, прибивают на один-два гвоздя, после чего сверлят сквозное отверстие и закрепляют на болт или шпильку. После установки нижних подкосов убирают все временные подпорки и стойки.
9. Зашивают фронтоны, оставляя дверные и оконные проемы. Если балки перекрытий уложены в карманы стен, на нижние стропила крепят кобылки – доски, продолжающие линию стропил и образующие свес крыши. При укладке перекрытий поверх мауэрлата балки и так выступают на необходимое расстояние, и в кобылках необходимости нет.
10. , соответствующую типу кровельного покрытия – сплошную или разреженную. На обрешетку кладут гидроизоляции и приступают к монтажу кровельного покрытия, например, .

Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.

Видео — инструкция по возведению мансардной крыши

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли.

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:

Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.
Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

Различие между стропилами
двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

• При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
• При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок.

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

• Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

Современные люди стараются максимально эффективно использовать площадь своего дома. Поэтому предложение обустроить дополнительное пространство под крышей всегда встречается с энтузиазмом. Намного проще спланировать возведение мансарды на стадии строительства дома, но можно сделать дополнительную надстройку и над старым зданием.

Как сделать мансарду на старом доме

Наличие мансарды не только увеличивает жилую площадь, но и придаёт зданию колоритный вид.

Мансарда превращает загородный дом в сказочную постройку

Старый дом можно обновить, соорудив надстройку в соответствии с существующими нормами.

Надстройка мансарды начинается с расчётов прочности старого дома

Сначала необходимо определиться: смогут ли выдержать нагрузку мансардного этажа и новой крыши существующий фундамент и стены. Если у них достаточный запас прочности, тогда можно приступить к переделке дома. В противном случае их следует укрепить.

Старые кирпичные стены порой кажутся прочными, но при дополнительной нагрузке со временем в растворе могут появиться трещины. Поэтому надо сразу рассмотреть их состояние, а при необходимости обвязать жёстким поясом. Делается это следующим образом:

• металлические столбы сечением 10х10 см нижним краем вставляются в фундамент, а верхним связываются с армопоясом первого этажа. Устанавливаются по периметру дома через каждые 2 метра;
• металлическая арматура сечением 12 мм укладывается в штрабы и обвязывает дом по стенам: от нижней части окна через каждые 2 метра вверх;
• поверх арматуры стелится металлическая сетка с размером ячейки 2х2 см, которая после завершения всех работ покрывается штукатуркой.

Укрепление фундамента производится методом обвязки арматурным поясом со всех сторон.

Если старый фундамент может не выдержать мансарду, то его необходимо обшить арматурой

Определившись с упрочнением здания, можно переходить к выбору проекта будущей надстройки. Она должна гармонично выглядеть на фоне других зданий и соответствовать стилю всего дома.

От типа мансардной крыши будет зависеть расчёт размеров внутреннего верхнего помещения и необходимых материалов для строительства

Существует несколько видов мансард:

• одноуровневая с двускатной крышей - низкие потолки с небольшой жилой площадью;

  Одноуровневая мансарда с двускатной крышей - самый простой вид надстройки для маленьких зданий

• одноуровневая с ломаной двускатной крышей - увеличенное внутреннее пространство, но серьёзные затраты средств и времени на возведение;

  Одноуровневую мансарду с ломаной двускатной крышей обычно строят на кирпичном доме

• одноуровневая с консольными выносами - сложная конструкция, позволяющая получить ещё больше площади, так как каркас мансарды выходит за пределы здания, а окна устанавливаются вертикально;

  Одноуровневая мансарда с консольнымы выносами позволяет получить много внутреннего пространства за счёт увеличения верхней конструкции

• многоуровневая со смешанным опиранием крыши - используется при строительстве нового дома, возводится только специалистами.

  Многоуровневая мансарда со смешанным опиранием крыши на старых домах обычно не устанавливается из-за сложности и больших объёмов работ

Видео: переделка половины старой крыши в мансарду - облегчённый способ

Переделка крыши под мансарду - сравнительно дешёвый способ увеличения жилой площади. В частном доме обычно ставится скатная крыша, поэтому можно сделать своими руками дополнительную просторную и светлую комнату.

Внутренняя обшивка деревом делает мансарду тёплой и светлой

А если дом достаточно большой по протяжённости, тогда мансарда может превратиться в настоящий этаж: с несколькими комнатами и даже балконом.

Большая мансарда позволяет поделить площадь на разные жилые зоны

Преимущества создания мансарды:

• возможность устройства одной или нескольких новых жилых комнат;

  Мансарду с низкими потолками под двускатной крышей удобнее всего обставить низкими лежаками

• небольшие затраты по сравнению с возведением полноценного этажа или боковой пристройки к дому;
• обновление внешнего облика здания;

  Дом со строящейся мансардой всегда привлекает взгляды прохожих и заинтересовывает в конечном результате

• возможность наблюдать красивый вид из окна мансарды.

  Через окна в мансарде проходит много солнечного света, освещая помещение весь день

Однако есть у этого решения и определённые недостатки, которые тоже надо учитывать:

• необходимость утепления и звукоизоляции потолка и новой крыши, установки нескольких стеклопакетов;
• сложность проведения дополнительного отопления и освещения в верхнюю часть старого дома - придётся объединить с домашней проводкой или использовать автономное подключение;

  Для обогрева мансарды с выходом на балкон можно использовать печку-буржуйку

• планировка части домашнего пространства под лестницу, выходящую на мансарду;

  Лестницу, ведущую на мансарду, для безопасности обязательно ограждают

• необходимость приобретения специальной мебели под наклонную крышу или покупки приземистых моделей: невысоких шкафов, диванов и столов.

  Невысокая мебель лучше всего подходит для интерьера мансарды

Наличие наклонных стен делает комнату необычной и романтичной, но при таком решении придётся более ответственно подходить к разработке дизайна. Можно изготовить мебель для наклонной надстройки самостоятельно или собрать единый комплекс из уже имеющихся разноуровневых моделей, покрасив все одним цветом.

Мебель, повторяющую наклон мансарды, можно изготовить самостоятельно

Итак, основным недостатком переделывания чердачного помещения под мансарду является необходимость вкладывания средств, но оно того стоит.

Строительство мансарды обойдётся намного дешевле, чем создание дополнительного этажа, независимо от того, какие материалы будут использоваться для возведения стен. Ведь для их создания потребуется основной материал, утеплитель и отделка, тогда как для мансардной надстройки нужен лишь кровельный утеплитель и новая стропильная система.

Надстройка делается симметричной или асимметричной формы. Внутренние стены проектируются как наклонными, так и вертикальными.

Изучив схемы одноуровневых мансард с разными типами крыши, легче определиться с выбором при планировании

Переделка чердака под мансарду не требует демонтажа всех существующих конструкций. Но необходимо убедиться в надёжности потолочного перекрытия: проверить его состояние, усилить деревянными или металлическими балками, обшить новой доской. Тогда оно сможет выдержать вес мебели и людей.

Для частого подъёма на мансарду потребуется сделать удобную лестницу, предусмотреть установку вентиляции, естественного и искусственного освещения, выполнить внутреннюю отделку - всё это позволит создать уютное и комфортное помещение.

Надстройка с наклонной крышей, оформленная в светлых тонах, визуально увеличивает пространство, а цветовые пятна добавляют яркости интерьеру

При постройке мансардного этажа должны соблюдаться следующие условия:

• стропила изготавливаются из клеенного бруса толщиной не меньше 250 мм, чтобы можно было уложить необходимое количество утеплителя;
• для утепления используется вспененный полистирол из-за небольшого веса и высоких теплоизоляционных характеристик;
• между теплоизоляцией и кровельным материалом оставляется зазор, чтобы обеспечить естественную вентиляцию;
• обязательно укладывается гидро- и звукоизоляционный слой.

Переделка крыши под мансарду своими руками

Во время строительства дома обычно не хватает средств, поэтому многие отказываются от возведения второго этажа. Или может возникнуть другая ситуация, когда вместе с участком приобретается старый одноэтажный домик малой площади. В обоих случаях есть доступный вариант увеличения места для проживания - перестройка чердачного помещения в мансарду своими руками.

Создание проекта

Перед началом работ нужно составить план и разработать проект с точными чертежами. Правильный расчёт позволит получить уютное, прочное и надёжное помещение. Можно выполнить все расчёты самостоятельно или доверить это специалистам.

Нарисовать план и разработать эскизный проект самостоятельно можно, изучив разные варианты в интернете

Усиление стен и фундамента может понадобиться в случае полной замены стропил. Если же крышу переделывать частично, то может понадобиться укрепление только для перекрытия. Также нужно сразу решить, какие виды окон будут использоваться в мансарде: от этого будет зависеть усиление в стропильной системе.

Расположение всех окон в крыше мансарды нужно продумать заранее и внести эти данные в план-проект

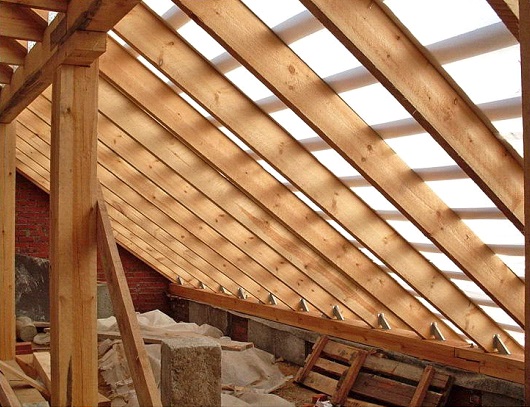

Стропильная система

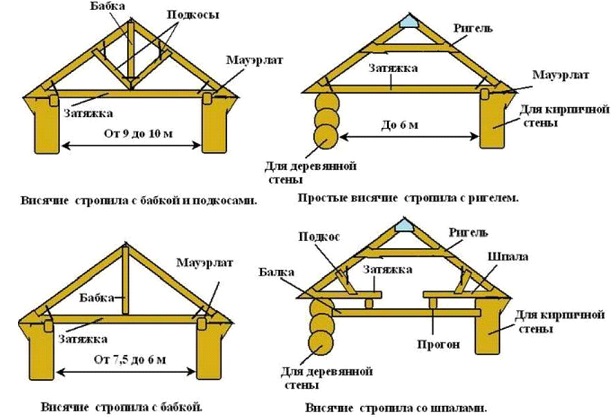

Стропила могут быть наслонными или висячими. Первые опираются на внутренние стены дома или дополнительные опоры, а вторые - на внешние стены.

В мансардах используются наслонные и висячие стропила

Для мансарды лучше всего подходят висячие стропила.

Мансарда с висячими стропилами смотрится красивее и выигрывает в размере внутренней площади

Мансарда обычно занимает всё пространство чердака, а её стены совмещаются с внешними.

Лучшим вариантом для создания мансарды является наслонная стропильная система

Стропильная система состоит из разных несущих брусков. Чтобы понять устройство всей конструкции и правильно её соорудить, нужно разобраться в назначении и работе отдельных её элементов.

Изображение отдельных элементов стропильной системы помогает понять устройство всей конструкции

Переоборудование помещения

При достаточной высоте чердачного помещения стропильную систему переделывать не надо. Достаточно осмотреть старые стропила, выявить возможные изъяны и устранить их.

Если стропильная система в хорошем состоянии, можно приступать к обустройству пола. Между лагами сначала укладывается утеплитель, после чего поверхность обшивается обычными досками или листами ОСП, ДСП.

Пол в мансарде утепляется и закрывается досками

Между стропилами перед укладкой утеплителя монтируются все необходимые коммуникации, в кровле прорезаются места для установки окон. проводится до утепления.

Все провода и трубы коммуникаций должны быть помещены в специальные гофры

Необходимо позаботиться о создании естественной вентиляции подкровельного пространства через продухи, чтобы внутри помещения не скапливалась влага.

Утепление кровли

Утеплять кровлю надо правильно и качественно - от этого будет зависеть микроклимат под крышей. Обычно в качестве утеплителя используется минеральная вата, пенопласт или напыляемый пенополиуретан.

Толстый слой теплоизолятора плотно укладывается и фиксируется между стропилами, чтобы нигде не осталось щелей и зазоров. По верхней части крыши - между кровлей и утеплителем - монтируется гидроизоляция, потом укладывается теплоизоляционный материал со стороны помещения. Затем изнутри утеплитель покрывается пароизоляционной плёнкой.

Для лучшей вентиляции между кровельным материалом и утеплителем оставляется небольшое расстояние: так воздух циркулирует через отверстия в карнизе и коньке. Если крыша покрывается волнистыми листами, то толщина зазора должна быть 25 мм, если же плоским материалом, то надо довести её до 50 мм.

При создании теплоизоляции мансарды надо строго соблюдать последовательность слоёв

Планируя подъём на мансарду, нужно позаботиться об удобстве и безопасности передвижения. Поэтому лестница обычно монтируется внутри дома. Сооружается она из дерева или металла: это может быть как винтовая, так и маршевая конструкция.

Лестница на мансарду может быть разного вида и конструкции, что позволяет ей вписаться в любой интерьер

В потолке первого этажа прорезается проём, который по периметру укрепляется металлической или деревянной обвязкой.

Конструкция лестницы на мансарду должна быть прочной, надёжной, безопасной и красивой

Внутренняя отделка

Для обшивки стен в большинстве случаев используются плиты гипсокартона, швы между ними штукатурятся. Поверх наклеиваются обои или накладывается декоративная штукатурка. Альтернативный вариант - вагонка или натуральное дерево.

Если некоторые стропила проступают сквозь стены внутрь мансарды, то их можно оформить как декоративные элементы и даже использовать в виде турника для подвешивания гамака, качелей, люстры и прочих приспособлений.

Оформление видимых частей стропил в интерьере мансарды - дело интересное и творческое

Использовать тяжёлые отделочные материалы на мансарде не рекомендуется, так как они увеличивают нагрузку на стены, перекрытие и фундамент здания.

Существует много вариантов внутренней отделки мансарды, но использовать желательно только лёгкие материалы

Для покрытия пола можно использовать ламинат или линолеум, а от плитки или керамогранита лучше отказаться.

Устройство крыши мансардного этажа

Крыша жилой надстройки должна состоять из следующих слоёв (порядок расположения - от улицы к внутреннему пространству):

Видео: для чего и как правильно укладывать слои на крыше мансарды

Расчёты мансардной крыши для дома

Определение общего веса кровли

Чтобы рассчитать общий вес кровельных материалов, надо удельный вес одного квадратного метра покрытия умножить на общую площадь мансардной крыши. Для получения веса одного квадратного метра надо сложить удельный вес всех материалов, из которых состоит кровельный пирог, и умножить его на коэффициент запаса (1,1).

Если толщина обрешётки равна 25 мм, то её удельный вес составляет 15 кг/м 2 , утеплитель толщиной 10 см имеет удельный вес 10 кг/м 2 , а кровельный материал ондулин имеет вес 3 кг/м 2 . Получается: (15+10+3)х1.1= 30,8 кг/м 2 .

По существующим нормам нагрузка на перекрытие в жилом доме не должна превышать 50 кг/м 2 .

Определение площади крыши

Чтобы рассчитать поверхность ломаной крыши, надо разбить её на простые фигуры (квадрат, прямоугольник, трапеция и т.д.) и определить их площадь, а затем всё сложить. Для определения поверхности двускатной крыши надо умножить длину на ширину, полученное значение умножить на два.

Таблица: определение площади крыши мансарды

При расчёте угла наклона учитывается климатическая зона, в которой находится дом, и то, чтобы на мансарде было удобно перемещаться в полный рост

Также необходимо провести расчёт уклона крыши. Обычно угол составляет 45–60 градусов, но при его определении надо учитывать климатическую зону, в которой находится дом, тип конструкции мансарды, снеговые, ветровые нагрузки, архитектурное оформление дома.

Чем больше угол наклона крыши, тем меньше будет нагрузка на стропильную систему, но увеличится расход материалов.

Расчёт стропильной системы

При выборе стропильной системы можно остановиться на следующих вариантах:

• висячие стропила;
• наклонный тип;
• коньковый прогон;
• комбинированная конструкция.

Если длина крыши более 4,5 м, то для усиления могут использоваться опорные прогоны и подкосы. При длине более 7 метров устанавливается коньковая балка.

Для деревянных стропил используется брус толщиной не менее 70 мм. Шаг их установки должен составлять 50 см.

На большой площади лучше крепить металлическую стропильную систему: за счёт увеличения расстояния между стропилами, отсутствия распорок и подкосов вес такой конструкции будет меньше, чем у деревянной, а прочность значительно увеличится.

Если площадь мансарды большая, то лучше устанавливать металлические стропила

Расчёт необходимого количества материалов

Для проведения расчёта нужно знать следующие параметры:

• ширину, толщину и шаг стропил;
• расстояние от края крыши до стропил;
• размер досок для обрешётки и шаг между ними;
• размер, вид кровельного материала и нахлёст между его листами;
• тип паро-, гидро- и теплоизоляционного материала.

Крыша разбивается на простые фигуры и определяется необходимое количество каждого из материалов. Для этого используются простые математические формулы.

Полученные результаты переводятся в стандартные величины: для дерева - в кубические метры, для кровельных материалов, паро-, гидро- и теплоизоляции - в квадратные метры. И можно отправляться в магазин.

Распространённые ошибки

Чаще всего при самостоятельном расчёте ошибки получаются во время определения необходимого количества утеплителя. Если климатические условия суровые, то его объём придётся увеличивать, иначе не получится создать на мансарде комфортные условия проживания. Утеплитель укладывается на напольное перекрытие дома, стены фронтона и скаты крыши. Но везде толщина утеплителя может быть разной.

Видео: расчёт мансардной крыши со схемами и нагрузкой

Мансардный этаж позволяет получить дополнительную жилую площадь и придаёт частному дому современный привлекательный внешний вид. Создать своими руками мансарду несложно, только надо правильно составить проект, выполнить расчёты и провести качественный монтаж всех материалов. И полученный результат будет долго радовать хозяев.

Warning : Use of undefined constant WPLANG - assumed "WPLANG" (this will throw an Error in a future version of PHP) in /var/www/krysha-expert..php on line 2580

Warning : count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert..php on line 1802

Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.

Стропильная система мансардной крыши — чертежи

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Цены на брус

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

Таблица. Основные детали системы стропил.

Элемент	Описание
Мауэрлат	Это брус (или доска), который фиксируется на верхней торцевой части несущей стены строения. На нем будут крепиться стропильные ноги. Он играет роль опоры и будет передавать всю нагрузку от кровли стенам здания.
Стойка	Любая вертикально расположенная балка, которая выступает в роли опоры для стропильных ног.
Перекрытия	Это ряд балок, уложенных горизонтально и формирующих пол мансардного этажа. Также они играют роль потолка первого этажа строения.
Ригель	Эти балки располагаются горизонтально и являются дополнительными укрепляющими и опорными элементами для стропил. Также могут носить название «затяжки».
Стропила	Также носят название «стропильные ноги». Именно они образуют каркас кровли и придают ей форму. Сверху на них будут крепиться влагозащитные материалы, обрешетка и кровельное покрытие.
Обрешетка	Множество брусков или листы фанеры, которые крепятся на стропила. Именно на них непосредственно будет фиксироваться кровельный материал.
Подвеска	Доска, которая помогает распределять нагрузку. Устанавливается под ригелем или затяжкой.
Кобылка	Доска, которая формирует свес крыши, закрепляется в нижней части стропильной ноги.

Цены на доски строительные

Доски строительные

Требуемые расчеты

Чтобы при конструировании мансарды не допустить ошибок, важно провести ряд предварительных расчетов. В зависимости от выбранного типа стропильной системы и вида кровли, они могут отличаться. Проще всего воспользоваться какой-либо специальной программой, но можно попытаться сделать все расчеты вручную.

Важно определить площадь итоговой кровли, размеры мансарды, ширину перекрытий. Расчет производится на основе следующих данных:

• длина и ширина дома;
• объемы осадков в зимний и летний период (это поможет выявить требуемый угол ската крыши);
• ширина стыков между частями перекрытий.

Пример расчета шага стропил в программе «Стропила 1.1»

Рассмотрим пример расчета: длина дома – 12 м, ширина – 3 м. Количество осадков в данной местности сообщает, что требуемый угол наклона кровли должен быть около 40 градусов. Расчет производится по формуле Нк = L х tgА , где Нк – нужная высота, L – ½ ширины строения, tgА – тангенс угла. Итого: Нл = 3/2 х tg40 = 1,26. Значит, рекомендуемая высота крыши должна составлять 1,26 м.

На заметку! Чаще всего при устройстве мансардных крыш владельцы останавливают свой выбор на ломаных стропильных системах. С методикой расчета параметров в этом случае можно ознакомиться в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.
