Мангал три в одном своими руками. Мангал коптильня три в одном: делаем сами

Для людей, которые любят отдых на свежем воздухе со своей семьей или друзьями, обязательно понравится барбекю с коптильней. Сделать данную конструкцию вполне реально даже своими силами без больших капиталовложений. В данной статье мы рассмотрим, как построить барбекю с коптильней из кирпича, а также узнаем, как построить барбекю из старого газового баллона.

Перед началом строительства барбекю важно понимать для каких целей служит данная конструкция и почему она не сравнится с обычными мангалами. Но для начала давайте рассмотрим принцип работы барбекю, а также коптильной камеры.

Принцип работы коптильной камеры и барбекю

Люди, которые хотя бы раз готовили мясо на мангале знают, что продукт готовится за счет тепла, которое исходит снизу из древесины. Верхняя часть мяса постоянно обдувается воздухом, поэтому для равномерного приготовления пищи, шампуры приходится постоянно переворачивать.

Но коптильня- барбекю работает по совсем другому принципу. Продукты укладываются на решетку, которая расположена ниже боковых стенок на 25 см. Также, металлическая пластина для угля в барбекю делается без отверстий для тяги, полностью сплошной.

В отличии от мангала, в барбекю топливо не горит, а тлеет. Благодаря тому, что стенки барбекю отражают тепло, копчение продуктов происходит равномерно со всех сторон. Как уже говорилось ранее, благодаря тому, что над решеткой есть зазор в 25 см, образуется горячая воздушно- дымовая подушка, которая дарит продуктам подкопченный и неповторимый аромат.

Если для мангала следует подбирать только мягкое мясо, то для барбекю с коптильней таких ограничений нет. Как говорят владельцы данных конструкций, мясо получается однородно пропеченным, сочным и нежным. В современное время существует множество примеров построек кирпичного барбекю. Давайте подробнее рассмотрим, как сделать своими руками барбекю с коптильней.

Подготовительные работы

Первым делом нужно выбрать правильное место для постройки печи барбекю. Лучше всего подходит место без деревьев или кустов, вдали от дома и других построек. Никогда не стоит пренебрегать правилами пожаробезопасности. Важным моментом является также направление ветра. Например, если ветер постоянно дует от мангала в сторону дома или хозблока, то необходимо подобрать другое место для постройки барбекю.

В подготовительные работы также входит покупка необходимых материалов. Например, для строительства печи и коптильной камеры нужен огнеупорный кирпич. Когда вы берете его в руки, он не должен осыпаться или быть слишком хрупким.

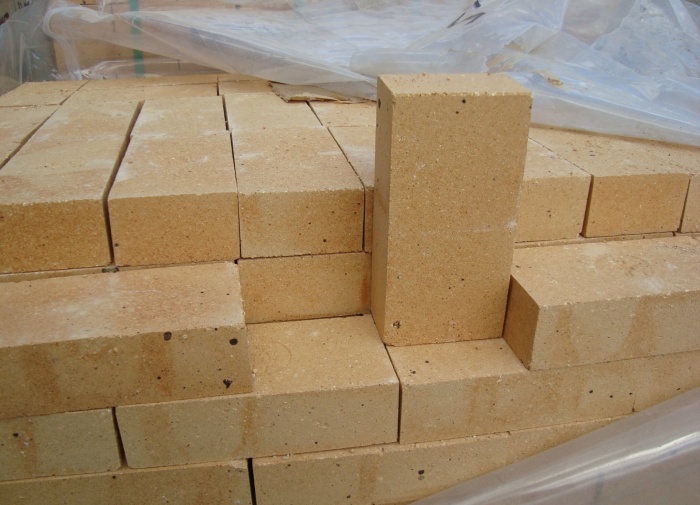

В качестве огнеупорного кирпича отлично подойдет шамотный. В его составе имеется очень много глины. Поэтому шамотный кирпич легко переносит высокие температуры. Также, нужно приобрести глину, из которой будет делаться раствор для огнеупорного кирпича и цемент 300 марки для кладки дымовой трубы и облицовочных работ.

Строительство фундамента

Зачастую для строительства барбекю с коптильней из кирпича делаются чертежи, благодаря которым производятся все нужные расчеты. Например, благодаря чертежам можно узнать глубину фундамента и порядовка кирпичей. Произведя все необходимые расчеты можно приступать к строительству фундамента. Работа проходит следующим образом:


Совет! Для того чтобы бетон не потрескался в жаркую погоду нужно накрыть бетон пленкой, которая задержит в бетоне влагу.

Кладка барбекю с коптильней

Не стоит строить самую простую конструкцию барбекю. В современное время существует множество идей, благодаря которым можно сделать многофункциональные барбекю с коптильней, складом для посуды и многим другим. На фото можно увидеть пример многофункционального барбекю с мангалом, коптильней и даже мойкой.

Как мы уже говорили ранее, для строительства барбекю необходимо приобрести огнеупорный и облицовочный кирпич. Строить печку из обычного кирпича не рекомендуется, так как в процессе эксплуатации от быстро испортится.

Кроме кирпича нужно приобрести смесь, на которую будет ложиться огнеупорный кирпич. Раствор из цемента не подойдет по той причине, что он не предназначен для высоких температур. Огнеупорный кирпич должен ложиться на глиняный или специальный огнеустойчивый раствор. Если говорить о глиняном растворе, то его легко приготовить, и он очень дешевый.

Для приготовления глиняного раствора нужно замочить глину в металлической емкости на 3 дня. После этого, при помощи самодельной трамбовки трамбовать глину постепенно добавляя песок. В растворе не должно быть камней или глиняных грудок. Для того чтобы понять правильная ли консистенция, нужно лопатой немного зачерпнуть раствора. Глиняный раствор должен понемногу сползать с лопаты, а не растекаться по поверхности лопаты. Для того, чтобы придать глиняному раствору прочности, в его состав добавляется поваренная соль.

Но глиняный раствор имеет некоторые минусы, которые при строительстве следует учитывать. Например, глиняный раствор не подходит для строительства вытяжной трубы. Обычно его заменяют на цементный или известняковый. Также, глина боится воды, поэтому ее нужно защищать от влаги.

В продаже существуют много смесей, предназначенных для кладки печи барбекю. Перед покупкой следует уточнить для какой температуры предназначена данная смесь. Например, в продаже есть смеси для кладки стенок, топок или камина.

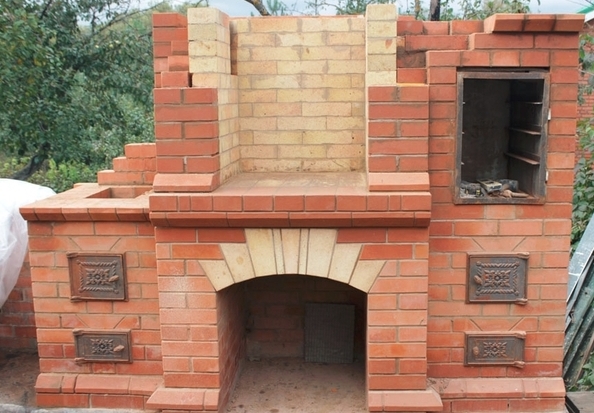

Для того чтобы сделать барбекю с коптильней из кирпича, нужно обязательно составить чертежи. Чертежи барбекю с коптильней можно увидеть на фото ниже. Порядовка кирпича должна проходить строго по чертежам. Высоту жаровни и гриля необходимо сделать под собственный рост.

Коптильная камера обычно делается горячего метода. В некоторых моделях для обеспечения холодного метода копчения, дымовую трубу нужно вывести с жаровни. Для того чтобы отвести дым нужно построить дымоход с заслонкой и специальный свод над жаровней. Благодаря такому дымоходу, конструкция будет казаться массивной и необычной.

Коптильня из газового баллона

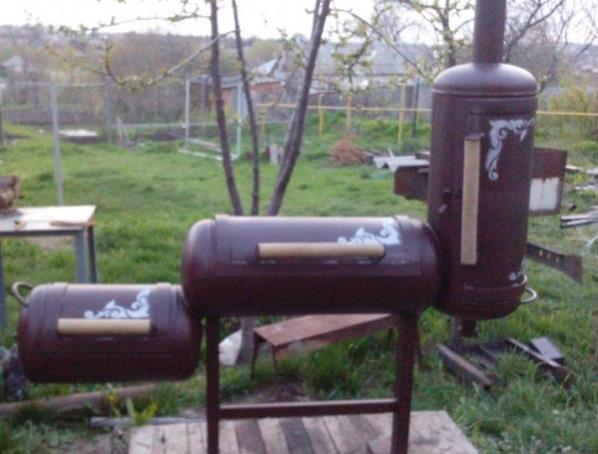

В последнее время стали очень популярными мангалы, барбекю или из старых газовых баллонов. Данные изделия очень необычные и многофункциональные. Например, сделав барбекю из газового баллона своими руками вы не только приготовите очень вкусное мясо или шашлык, но и приятно удивите своих друзей.

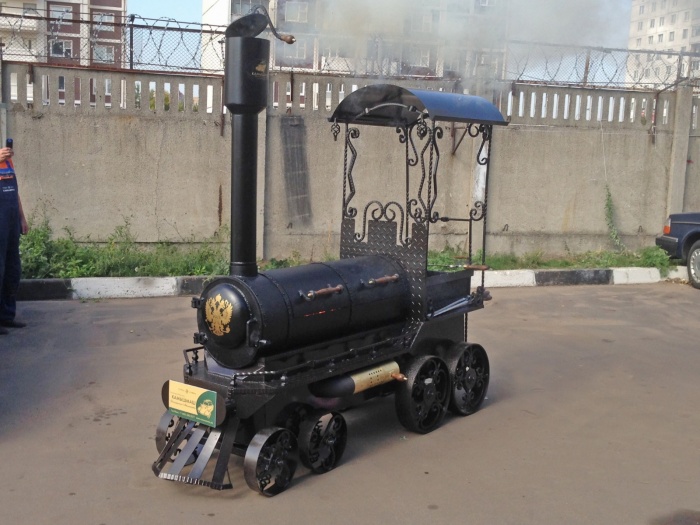

Некоторые мангалы и барбекю из газовых баллонов делают в виде поезда или даже подводной лодки. Пределов фантазии нет, поэтому не бойтесь экспериментировать. Коптильня своими руками делается несложно. Процесс проходит следующим образом:

  1. Для начала нужно приобрести старый газовый баллон.
  2. Промываем баллон изнутри водой.
  3. При помощи ножовки спиливаем горловину постоянно поливая место спила водой. Данную работу нужно производить вдали от дома, так как газ имеет сильный запах.
  4. В горловину залейте воду и хорошенько промойте баллон.
  5. После промывки, можно приступать к резке баллона. Мелом начертите где должна быть дверца барбекю и приступайте к резке.
  6. Отрезав «дверцу» баллона, нужно прикрепить дверные петли.

Примечание! Некоторые люди боятся использовать газовый баллон в качестве барбекю или мангала. Но качественно промыв баллон и несколько раз его протопив он становится обычной металлической емкостью, безопасной для приготовления пищи.

Вывод

Как мы увидели из данной статьи, можно по-разному сделать барбекю с коптильной камерой. Перед началом строительства нужно продумать для каких целей будет служить данная конструкция, составить чертежи и решить сколько денег планируется вложить. Если планируются небольшие капиталовложения, то отличным решением будет металлическая барбекюшница с коптильней. Не бойтесь экспериментировать и результат не заставит вас ждать.

Владельцы дачных участков получили возможность усовершенствовать процесс приготовления и вкусовые качества шашлыка. Мангал-коптильня из кирпича позволит своими руками создавать кулинарные шедевры.

Это достигается соединением функции мангала для жарки и коптильни, где продукты закрываются в металлической емкости и обдаются дымом .

К сожалению, магазинные варианты мангалов-коптилен однообразны. Поэтому многие любители жареного мяса занимаются сооружением такого устройства самостоятельно.

К тому же, барбекю, приготовленное на самодельном мангале-коптильне, получается ароматнее. Соорудить подобное устройство из кирпича может каждый хозяин .

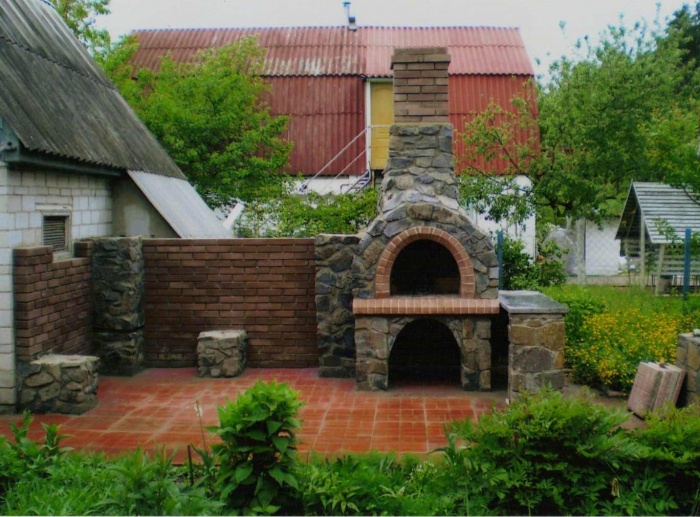

Разновидности кирпичных мангалов с коптильней

Построить мангал с коптильней из кирпича своими руками можно в разных вариантах. Среди дачников распространены следующие модели:

  • с водяным затвором — для изготовления дополнительно понадобятся листы из нержавейки;
  • наподобие каминов — стандартный набор материалов (кирпичи, песок, цемент) + пристраивается крыша;
  • из кирпичей, уложенных на раствор песка, цемента, извести.

Размеры выбираются индивидуально, в зависимости от количества и объема приготовляемой на даче пищи. Оптимальными считаются устройства метровой длины, с шириной 0,5 м , глубиной на четверть метра.

В качестве аксессуаров покупаются оригинальные решетки , металлические затворы , достраивается место для хранения посуды, столешница. Можно сделать освещение для приготовления еды в вечернее время.

Стоит ли строить кирпичный мангал с коптильней своими руками?

Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:

  • долговечность ;
  • надежность ;
  • эстетичность ;
  • удобство процесса готовки .

Но есть и минусы:

  • для сооружения необходим опыт в стройке из кирпича;
  • невозможность переместить готовое изделие , из-за чего нужно тщательно продумывать размещение.

Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

Сложные проекты формата "мангал-казан-коптильня" стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

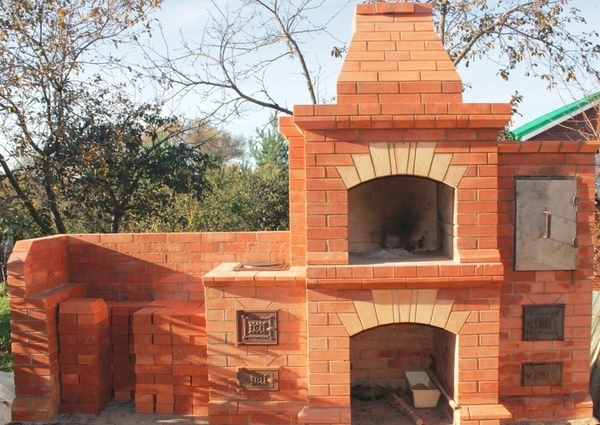

Процесс постройки на примере мангала-коптильни с крышей

Сооружение кирпичного мангала с коптильней состоит из 2 этапов:

  • создание мангала;
  • возведение коптильни.

В интернете существует множество проектов и чертежей, нужно тщательно подойти к их выбору и не хватать первый попавшийся.

Выбор чертежа мангал-коптильни

При выборе проекта и чертежа для постройки мангала с коптильней самое главное — узнать размеры каждого элемента конструкции и рекомендуемый материал . Опытный строитель легко разберется в чертеже и быстро соорудит устройство самостоятельно.

При рассмотрении найденных чертежей обращайте внимание на наличие на рисунке этапов сооружения:

  • фундамента ;
  • цоколя ;
  • трубы ;
  • очага ;
  • крыши .

Обязательным элементом подходящего чертежа является общий вид спереди и сбоку , внутренние элементы — рамка для копчения, мангал.

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения. Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:

  • острота и ровность краев указывает на высокой качество огнеупорного кирпича;
  • сильный удар по шамотному кирпичу приведет к расколу на цельные куски , но не к крошению;
  • плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250 , качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
  • маркировка кирпича , указывающая на его назначение — ШБ-8 или ША-8;
  • огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм .

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

  • ровная поверхность, без трещин и сколов указывает на качественность изделия;
  • цвет — красно-оранжевый или соломенный с коричневыми точками;
  • размеры — стандартные 250х120х65 мм ;
  • прочность — М-150 или М-125 , металлический звук при ударе;

Внимание! Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго.

В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.

В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.

  • выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
  • выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близком расстоянии, поэтому главным отличием шероховатой плитки от гладкой является вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при недостаточном освещении;
  • выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый — облегчит конструкцию.

Вам также будет интересно:

Смета материалов для закупа

  • доски;
  • песок 300—450 кг;
  • цемент 50 кг;
  • армированная сетка;
  • огнеупорный кирпич для жаровни 50—70 штук;
  • полнотелый кирпич 200—220 штук;
  • гашеная известь;
  • вода;
  • металлические уголки;
  • арматура;
  • деревянная дверца;
  • решетка;
  • прутья;
  • металлическая крышка;
  • металлическая труба 4 м.

Необходимые инструменты

  • штыковая лопата;
  • кельма или мастерок для раствора;
  • отвес;
  • уровень;
  • шпатель;
  • правило 150 см;
  • молоток;
  • порядовка.

Процесс строительства

После выбора чертежа, закупки материалов и проверки/одалживания у соседей необходимых инструментов можно переходить к строительству.

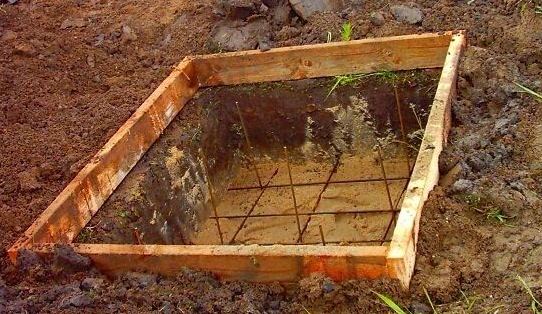

Заливка фундамента

  1. С помощью штыковой лопаты делается яма глубиной 40—45 см .
  2. Устанавливается опалубка и арматура из прутьев, проволоки и прочего.
  3. В вырытую яму засыпается бутовый камень вперемешку со щебнем, заливается цементом.

Внимание! Количество слоев фундамента зависит от планируемого размера мангала с коптильней. Новый слой можно добавлять раз в сутки.

  1. Фундамент выравнивается с помощью уровня.
  2. Основание гидроизолируется полиэтиленом, оставляется на 48 часов до высыхания.

Сооружение порядовки

Первый ряд укладывается без использования скрепляющей смеси . Благодаря этому размечается рабочая поверхность, просчитываются способы укладывания кирпича, необходимость половинок для стройки.

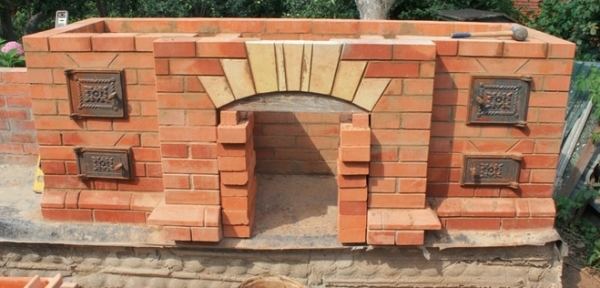

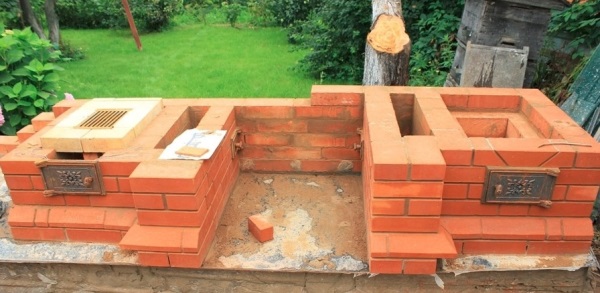

Постройка мангала

  1. Песок, гашеная известь, цемент смешиваются в соотношениях 3:1:1 . Вода добавляется во время перемешивания смеси до обретения консистенции густой сметаны.
  2. От углов будущего мангала с коптильней укладывается первый ряд. После завершения каждого ряда с помощью отвеса и уровня проверяется их ровность.

Внимание! За сутки до начала укладки кирпича, его нужно смочить водой, иначе он будет вытягивать её из цемента, снижая уровень его прочности.

  1. Минимум 8 рядов выделяются под место для хранения дров — расположенные в теплом сухом месте они сохранят идеальное качество для создания углей.
  2. Очаг мангала сооружается из кирпичей или внутрь конструкции устанавливается мангал из нержавейки . Топка делается согласно чертежа, обязательно с поддувалом или зольником для обеспечения углей воздухом в достаточном количестве.
  3. Если ниши мангала прямоугольные, предусматриваются уголки из стаи для перемычек. В случае арочных ниш из фанеры или доски изготавливаются шаблоны, в центре кладут замковый кирпич для скрепления конструкции.
  4. Выкладываются стенки проемов на 0,5—0,6 м для арочного перекрытия или на 0,7—0,8 м для прямоугольного.
  5. Выкладывается ещё 2 ряда кирпича поверх перемычки.

Для внешнего обустройства мангала пригоден только шамотный кирпич , для внешней облицовки используется что-угодно

Создание коптильни для холодного копчения

Сооружение коптильни напоминает постройку мангала, только ее топка размещается под землей.

  1. Роется траншея длиной 4 м между шкафом для копчения и топкой, в которую укладывается труба или выстраивается воздуховод из кирпича.
  2. На месте сооружения коптильного шкафа роется яма под его фундамент.
  3. Из кирпича выкладывается топка глубиной 1,5 м и шириной 1 м . Внутри нужно обмазать топку глиной для обеспечения герметичности. На расстоянии 10 см от низа делается дренаж, воздуховод подводится снизу.
  4. Для сооружения коптильного шкафа в вырытую яму заливается фундамент (обычно в 1,5—2 раза больше топки по объему).
  5. Воздуховод подсоединяется через крышу.
  6. Земля вокруг шкафа уплотняется для сохранения внешнего вида площадки и прочности устройства.

Дополнительные атрибуты

Площадку рядом с мангалом-коптильней из кирпича обустраивают на свой вкус — добавляют столешницу, место для хранения посуды и принадлежностей для приготовления, сооружают беседку, навес, укладывают пол площадки плиткой из камня или заливают ее бетоном.Размещение мангала с коптильней делается вдали от дома, жаровня располагается с подветренной стороны — так дым не станет препятствием в приготовлении еды. Желательно подвести канализацию и воду к участку. Выполненное освещение рабочего участка сделает возможным приготовление пищи в ночное время.

Пожарная безопасность

Даже идеально сложенный мангал с коптильней из кирпича может стать причиной пожара на участке. Поэтому его размещают на безопасном расстоянии от дома. Желательно также оградить опасную площадь от доступа маленьких детей. Предусмотрите защиту от случайного выпадения углей из жаровни, не отходите далеко во время приготовления пищи. Также запрещается оставлять легковоспламеняющиеся вещества и предметы на расстоянии 1,5—2 м от устройства.

Здравствуйте. Сегодня я хочу вам рассказать, как можно сделать небольшую коптильню для горячего копчения, которая не занимает много места и легко убирается в кладовку/ сарай на даче. К тому-же, её можно брать с собой на пикник - ведь она представляет собой дополнение к мангалу.

Для начала хочу рассказать о том, как я сам пришёл к этой мысли. В детстве (я родом из деревни) у нас была большая стационарная коптильня. Позже я построил такую-же на даче... и она осталась практически невостребованной! Ведь в деревне в ней коптили мясо и колбасы в больших количествах - когда резали кабана, приходилось приготовить к длительному хранению около двухсот килограммов мяса и сала. Вот его и закапчивали в виде колбас и прочих копчёностей... Городскому же жителю нужно закоптить небольшую порцию мяса, или рыбы совсем с другой целью - просто насладиться вкусом свежих копчёностей... К тому же, сам процесс копчения для городского жителя тоже является не рутинной работой (как в деревне), а элементом отдыха, развлечения!... (Ведь, например, и в шашлыке мы ценим не только вкус, но и сам процесс приготовления)...

Так я пришёл к выводу, что коптильня мне нужна, скорей, "мобильная" - небольшая, которую можно не только использовать на даче, но и брать с собой "на природу". Перелопатив горы информации, я "сочинил" устройство, о котором и хочу вам рассказать.

Для его изготовления мне понадобились:
1. Листовой чёрный металл, толщиной 1 мм.
2. Металлическая решетка с ячейкой 20 на 10, или 10 на 10 мм.
3. Четыре болта М6,длиной 20 мм.
4. Обрезок металлической трубы, внутренним диаметром 15 мм.
5. Кусок арматуры (1 метр), диаметром 16 мм. (для ножек)
6. Прут диаметром 8 мм.
7. Обрезки профильных труб с тонкой стенкой.

Итак, начнём. Прежде всего я изготовил сам корпус. Он представляет собой металлическую коробку с крышкой.


Сам корпус я изготовил из металлического листа,толщиной 1 мм. У меня был доступ к гибочному станку, поэтому я выгнул всё из одного листа и вварил только торцы. Если у вас нет такой возможности, то можно вырезать отдельно каждую стенку и днище и сварить между собой. Сверху нужны загибы для фиксации крышки. Их можно изготовить, приварив к краю уголок из тонкого металла, размером 15 на 15 мм. А этот уголок, в свою очередь, можно изготовить, если разрезать вдоль профильную трубу. К примеру, из обрезка трубы сечением 30 на 30 мм, получится четыре нужных нам уголка.

Крышка представляет собой прямоугольник из такого-же металла, на одной из узких сторон которого сделан загиб (или приварен уголок). К тому-же, для удобства переноски и открывания крышки, из металлического прута я приварил две ручки - одну в центре (для переноски):

И вторую - в торце, на загнутой части (для открывания/закрывания самой крышки):

Для того, чтобы крышка закрывалась, наподобие "шуфлядки", я в верхней части образовал паз, приварив ещё один уголок внутри нашей коптильни, а торцевую стенку сделал немного ниже - на ширину этого паза:




Отдельно поговорим о размерах нашей коптильни. Высоту боковых стенок я сделал 15 сантиметров, и, как показала практика использования коптильни, такая высота оказалась оптимальной. А вот остальные размеры я здесь приводить не буду. Ведь эта коптильня ставится на мангал. Поэтому, исходя из размеров вашего мангала, делайте и вашу коптильню. Ширину я бы советовал сделать на 20-30 мм больше ширины мангала. А длина - произвольная. (Конечно, она не должна быть длиннее мангала).

Для того, чтобы коптильня чего доброго не упала с мангала, на днище я приварил в углах по обрезку трубы.


Расстояние между ними подобрал так, чтобы они плотно входили в углы моего мангала.
При этом мне пришла мысль добавить ещё одну "опцию" - возможность использования коптильни без мангала, установив её над тлеющим костром. Для этого я изготовил из шестнадцатки-арматуры четыре вот таких "ноги":

На концах приварил металлические "пятаки". У меня они круглые, так как я использовал отходы высечки, которые подобрал на металлообрабатывающем предприятии. Вы же можете просто приварить квадратные обрезки листового металла.:


Другие концы я подогнал при помощи "болгарки" с зачистным кругом под диаметр моих труб, и они теперь вставляются, образуя ножки высотой 30 сантиметров.




Надо бы ещё в трубках просверлить отверстия и нарезать резьбу. Чтобы можно было винтами зажимать ножки. А то они выпадают, пока поставишь.))) Но, как уже говорил, это просто "опция" - я ни разу не использовал её без мангала... А если когда-нибудь и использую разок, то проще придержать ножки)))). А вы можете так сделать, если хотите...

Итак, корпус готов. Теперь - внутренняя начинка. Противень для сбора жира я изготовил из того-же листа. (Хотя,можно было взять и потоньше... Но он у меня был,а потоньше надо было покупать))). Внешние размеры - размеры коптильни, а потом с каждой стороны отгибается на 90 градусов борт, высотой 10 мм. В итоге, мы получим минус 20 мм с ширины и столько же с длины. Так как у нас по краю корпуса коптильни имеются загибы шириной по 15 мм,то, вкладывая противень, нужно будет чуть наклонить по ширине. А по длине он войдёт, потому что загиб у нас только с одной стороны. То есть, так мы получаем максимальную площадь, которая позволит нам его вкладывать.

В углах я проварил щели, а посредине, для удобства вкладывания/извлечения, приварил ручку:




Этот противень не должен ложиться на дно, потому что на дно мы будем насыпать дубовую щепу. Поэтому я сделал ему ножки, приварив четыре болта М6, длиной 20 мм.




Итак, этот элемент готов:


Следующим этапом я сделал решётку, на которой непосредственно будут размещаться продукты для копчения. Я сделал её из куска армирующей сетки с ячейкой 10 на 20 мм.


Можно изготовить её из любой подходящей решётки, но она ни в коем случае не должна быть оцинкованной!!!

Для того, чтобы было удобнее ставить и извлекать решётку с продуктами, я приварил две ручки. Их я изготовил из обрезков нержавейки. Они остались у меня от неудачного изготовления мангала. (Об этом я рассказывал в прошлых своих публикациях).


По периметру, чтобы усилить решётку, я тоже приварил полоски нержавейки:


Внутри корпуса нужно изготовить упоры, на которые будет опираться решётка. Она должна располагаться примерно в пяти сантиметрах над противнем. Поэтому к боковым стенкам я приварил по уголку на расстоянии 70 мм от днища (20 мм у нас заберёт противень, и 50 мм над ним оставим расстояние до решётки


Всё! Все элементы готовы!
Для копчения я использую вот такую покупную дубовую щепу:


Можно, конечно же, самому заготовить, насушить... но лениво!!!))) Стоит она копейки, продаётся много где, а нужно её мало.

Щепу насыпаем тонким слоем на дно нашей коптильни (Конечно же, пакет надо вскрыть для этого)))).

Простые материалы, инструмент, немного «умелых рук» и свободного времени – все, что нужно для того, чтобы сделать мангал с коптильней из металла своими руками по чертежам и фото. Эта статья будет интересна всем любителям пикников и выездов на природу, тем, кто ищет, чем разнообразить шашлычное меню, охотникам и рыболовам, а также просто любителям копченостей.

Коптильня из подручных материалов

Магазины предлагают огромный выбор копченого мяса и рыбы, но они являются скорее продуктом химической промышленности, нежели кулинарии. Затратив чуть больше времени, можем получить натуральные копченые продукты, с замечательным вкусом и умопомрачительным запахом, приготовленные в собственной коптильне.

Для изготовления простейших коптилен по чертежам и фото используют старую железную бочку или ведро. Внутрь емкости вставляются решетки (одна или две) и, по возможности, поддон для стекания жира. На дно кладут древесные опилки из плодовых пород. Закрываем бочку крышкой или листом металла, помещаем над огнем и получаем продукты горячего копчения.

Фото мангала из бочки

Коптильня из металлического ящика или старого холодильника – хороший способ использовать подручные материалы и подарить им вторую жизнь. Из холодильника необходимо удалить внутреннюю пластмассовую обшивку и срезать верх. Внутри корпуса закрепляются уголки, на которые устанавливают решетки и поддон. На дно холодильника помещают электроплитку, а на нее сковороду с опилками.

Старый холодильник можно использовать и для холодного копчения. Для этого подготовленный как описано корпус холодильника помещают на возвышении, просверливают отверстие в днище и подсоединяют трубу длиной 2-3 метра. Второй конец трубы ведет к топке. Если на участке нет естественного уклона, необходимо проложить трубу дымохода в траншее, обеспечив угол наклона. Дрова и опилки, горящие в топке, будут давать дым, который, поднимаясь по трубе, попадет в камеру с продуктами.

Коптильня для горячего копчения по чертежам и фото

Для коптильни используем листовой металл толщиной 1,5-2,0 мм и арматуру. Из оборудования нам понадобится сварочный аппарат и болгарка. После из листа металла вырезаем стенки коптильни, дно и крышку.

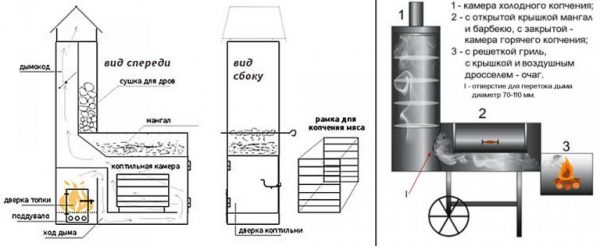

Чертежи мангал-коптильни

Стенки попарно свариваем между собой, затем к получившейся заготовке привариваем дно. Для соблюдения герметичности, все швы должны быть тщательно проварены изнутри изделия. Для уменьшения количества сварных швов можно использовать металлическую полосу достаточной длины. Для того чтобы согнуть металл, места сгиба необходимо прорезать болгаркой на 1/3 глубины.



Крышка должна иметь размеры большие, чем ящик коптильни. По краям листа привариваем арматуру, крышка должна закрываться плотно. Внутри ящика коптильни делаем из арматуры упоры для установки решеток и поддона для сбора жира.

Чертеж кирпичной коптильни

Сами решетки можно сделать из зачищенных электродов различного диаметра, сваренных между собой.
Если коптильню планируется использовать в закрытых помещениях, крышку лучше оснастить гидрозатвором по чертежам или фото. Он препятствует активному выходу дыма из коптильни, и, с другой стороны, уменьшает доступ кислорода в зону горения щепок, не давая им вспыхнуть.

Фото простого мангала

По краю ящика коптильни приваривают П-образную арматуру выемкой вверх. Края крышки входят в образовавшийся паз. В этот паз наливается вода. Для выхода дыма в крышке делается отверстие. Можно сделать крышку выпуклой. При этом конденсат, образующийся при копчении, стекает в паз гидрозатвора и продукты остаются сухими. При горячем копчении уже через 30-40 минут можно пробовать рыбу и куриные крылышки, а через час – целую курицу.

Фото коптильни из газового баллона

Коптильня для холодного копчения своими руками

Холодное копчение считается менее вредным, чем горячее, так как на продукты попадает только дым, а не продукты горения. Короб коптильни собирается аналогично коптильне для горячего копчения. К дну коптильни присоединяем трубу, через которую в нее будет попадать дым из топки. Труба должна иметь диаметр 25-30 см. и длину не менее 2,5 метра.

Чертеж коптилок

Между топкой и коптильней по чертежам и фото нужно предусмотреть перепад высоты минимум 80 см., чтобы обеспечить тягу в трубе. Для этого топку устраивают в яме, а коптильню поднимают на ножках из арматуры.

Выкапываем яму под топку размером 70*70 см. и глубиной 1-1,5 метра. Можно стенки топки обложить кирпичом или сделать топку из металлического ящика. Крышка топки должна закрывать ее достаточно плотно и препятствовать выходу дыма. Трубой дымохода соединяем топку и коптильню.
Осталось разместить продукты в мангале, засыпать в топку опилки плодовых деревьев, поджечь и закрыть топку крышкой. Время приготовления продуктов холодного копчения длиннее, чем при воздействии горячим дымом примерно вдвое. Учитывайте это, особенно, когда коптите мясные изделия.

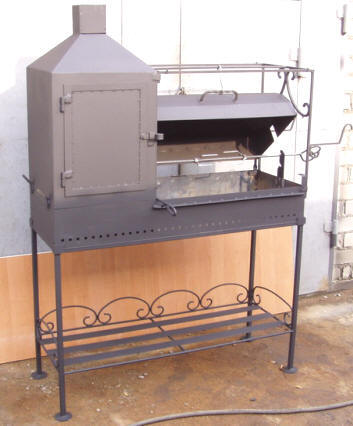

Мангал с коптильней из металла и сделать легко с помощью чертежей и фото. Используйте подручные материалы, чтобы изготовить коптилку для дачи с минимальными затратами. Уголок с барбекю станет любимым местом для отдыха ваших друзей и членов семьи, поэтому обустройте его наилучшим образом. Теперь у вас будет возможность научиться коптить рыбу и мясо в домашних условиях и удивлять гостей вкусными новыми блюдами.

Мангал на своем дачном участке позволяет не только приготовить вкусную пищу, в качестве которой вы будете уверены, но и является отличным поводом собраться с друзьями за ужином или обедом и приятной беседой. Мангал-коптильня из кирпича – это не только удобный, но и довольно привлекательный вариант для участка, если к вопросу строительства подойти правильно. Очень часто кирпичному варианту предпочтительнее коптильня с мангалом или барбекю из металла. Работать с таким вариантом легче, сама конструкция выглядит просто и не требует особых усилий в проектировании, изготовлении и установке. Но если в приоритете печка, которая позволит изготавливать не только шашлык, но и копченое мясо, лучше все-таки выбрать работу с кирпичом.

Кирпичные конструкции могут отличаться отделочными материалами, внешними конструкциями, но принцип работы всегда будет одинаков. Если говорить об уже готовом варианте, то более в широком ассортименте представлен мангал с коптильней из металла. Но изготовить его можно и самостоятельно, поскольку, несмотря на привлекательность покупных готовых товаров, к минусам можно отнести немаленькую стоимость, что и толкает к самостоятельному изготовлению.

На первом этапе строительства вне зависимости от того, будет это мангал с коптильней из кирпича или металла, необходимо учитывать несколько основных элементов:

Поскольку более сложной и многоэтапной является задача соорудить мангал с коптильней своими руками из кирпича, поэтому тщательно нужно продумать и уделить внимание именно данному варианту постройки на вашем участке, ниже приведём для вас несколько чертежей с порядовкой и фото.

Нажмите на чертеж для увеличений


Нажмите на порядовку, что бы увеличить схему

Перед тем как начинать работу, стоит определиться со всеми вытекающими функциями приготовления пищи, которые вы ожидаете от мангала, барбекю, коптильни, то есть 3 в 1 или даже 4 в 1, если туда добавить ещё и гриль. Вариант строительства из кирпича вполне позволяет создать сооружение, максимальное по своей функциональности, включая установку ещё и казана в мангале-коптильне. Это даёт возможность обеспечить блюдами на любой вкус довольно большое количество людей. Такая конструкция позволит приготовить на одном устройстве и домашние копчености и супы, и плов.

Сразу для себя стоит продумать и такие моменты, как дровяник, стол для разделки продуктов, полочки для посуды, подставку под кочергу, место для хранения шампуров и прочих материалов, которые вам понадобятся.

Как результат в конечном варианте коптильня и мангал из кирпича включают в себя следующие элементы: непосредственно мангал, очаг с камерой для копчения, камеру горения, дымоход, дополнительные элементы. Все дополнения компонуются необходимым способом на этой основе, и создается общая конструкция, которая в дальнейшем оформляется в соответствии с желаниями и предпочтениями хозяина. Исходя из конечного проекта, количества и общего веса всех строительных и отделочных материалов рассчитываются параметры будущего фундамента.

Как сварить коптильню из металла – инструкция с чертежами, фото и видео

Печь или мангал с коптильней из металла невозможны без крышки, которая удерживает дым для копчения. Крышка изготавливается разными способами:

  • из двух половинок;
  • откидная с одной половинкой;
  • съемная модель;
  • задвигающаяся.

Ножки могут быть совершенно разнообразной длины, все зависит от желания и размера коптильни. Рядом с жаровней можно обустроить столик, который изготавливается также из качественных материалов, поскольку находится в максимальной близости к мангалу.

На металлическом варианте мы сильно останавливаться не будем, но все же приведём несколько фото и чертежи с размерами.

Для увеличения нажмите на картинку





Видео в тему:

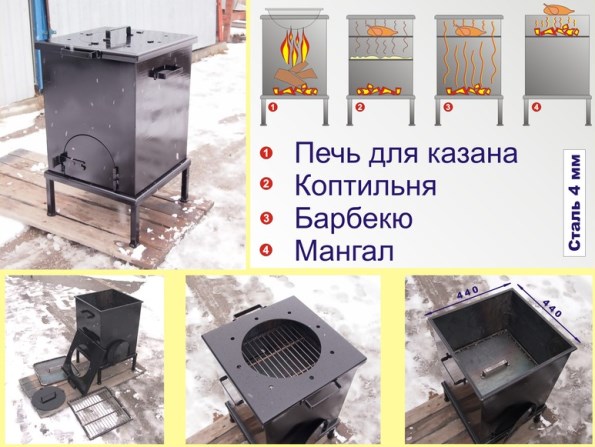

Ну и есть ещё такой интересный вариант с казаном, здесь сразу 4 в 1:

А также предоставим подробную видео-инструкцию, если для вас все-таки этот тип мангала предпочтительней.

На следующем видео вы можете увидеть все необходимые размеры:

Этапы строительства мангала-коптильни и барбекю три в одном из кирпича своими руками

Несмотря на то что строительство кирпичного мангала с коптильней потребует больше времени и сил, конечный результат будет отличным. Качественная коптильня – это залог того, что ваши блюда всегда будут идеально и правильно приготовлены.

Фундамент – пошаговая инструкция

Даже небольшой по размеру кирпичный мангал с коптильней имеет большой вес, поэтому не стоит экономить на фундаменте и лучше сделать его армированным. Закладка фундамента не должна проводиться быстро, может потребоваться несколько недель для полного высыхания и затвердения. При нарушении технологии заливки и застывания в будущем он может потрескаться, что приведет к нарушению целостности всей конструкции.

Для правильного фундамента нужно разметить необходимый размер участка, вырыть котлован, глубина которого рассчитывается индивидуально, исходя из грунта и массы конструкции. Далее нужно подготовить опалубку, которая должна быть выше грунта на 5-10 см. Затем укладывается гидроизоляция, послужить которой может рубероид. На дно котлована насыпается влажный песок и вяжется армирующая сеть. Толщина прутьев обычно составляет 10-12 мм. Укладывать прутья надо на расстоянии около 10 см и связывать проволокой. Лучше сделать 2 сетки, которые будут равны площади котлована. Решетка из прутьев укладывается в котлован, затем заливается смесью из песка и цемента.

Универсальный вариант смеси изготавливается из песка и цемента в соотношении 3:1. Для более прочной смеси туда можно добавить щебень. Когда первый слой будет залит, ему потребуется не меньше суток для застывания, каждый последующий слой также требует просушки не меньше суток. Заливается котлован до края опалубки. Завершающий слой фундамента нужно выровнять при помощи уровня и изолировать от влаги пленкой. Когда фундамент полностью высохнет, можно приступать к основному этапу – строительству мангала-коптилки своими руками.

Процесс укладки кирпича

Кладка состоит из цоколя, поддувала, жаровни и дымохода. Универсальным вариантом будет использование красного печного кирпича, он достаточно устойчив к высоким температурам, а также к перепаду температуры и влажности в целом. Это является основным требованием, поскольку мангал располагается на улице и будет залогом того, что кирпич не потрескается ни от огня, ни от мороза зимой.

Для максимального удобства лучше составить схему кладки. Для мангала-коптильни из кирпича подойдет стандартный вариант укладки. Но если вы хотите сделать что-то оригинальное, лучше попробовать уложить кирпичи без использования цементной смеси и понять, насколько укладка требует сил и знаний, а также мастерства в работе.

Для смеси укладки используются песок, цемент и гашеная известь в следующих пропорциях 3:1:1. Первый ряд кирпичей нужно укладывать насухо, наметив для себя кладку, подгоняя размеры и стыковку, используя целые кирпичи и половины. Укладка насухо позволит создать идеальный ряд и не использовать в дальнейшем четвертинки, которые значительно могут продлить и усложнить выкладку.

Второй ряд кирпича укладывается, смещаясь так, чтобы стыки не совпадали. Укладка напоминает шахматный порядок. Это делается не только для визуального эффекта, но и позволяет конструкции быть крепкой при высыхании. Укладка начинается с угла, так стенки будут ровными и крепкими, постепенно заполняя пространство. Ровность ряда проверяется при помощи строительного уровня.

Внутри используем огнеупорный кирпич



Там, где начинается жаровня, устанавливаются уголки из прочного металла, на которых потом закрепляется база топки. Сама топка делается из металла с толстыми стенами. Для обеспечения притока воздуха часть кирпичей укладывается без раствора, в итоге всего две или три трещинки будут давать необходимый приток воздуха для быстрого и стабильного горения дров. Вот вам пример с полной порядовкой для наглядности:

Для увеличения порядовки и фотографии кликните на схему

Следуя чертежу, выкладывается цоколь, стенки жаровни, барбекю с коптильней из кирпича, дымоход, сделав место ещё и место под шампуры, сразу выйдет три в одном. По завершении кладки и ее полного высыхания можно устанавливать металлические двери, разместить крепления для шампуров или решетки, поверхность для варки, котел или другие элементы, которые были запланированы в конструкции.

Также можно посмотреть простой вариант строительства на данном видео:

Ну, или более сложный на этом:

Облицовка

Для придания конструкции красивого вида, печь можно облицевать декоративным кирпичом. Уложить вокруг её тротуарную плитку, которая в этом случае будет не только служить элементом оформления, но и отлично справится с профилактическими мерами противопожарной безопасности. А также для будущего удобства над всей конструкцией можно изготовить навес, что позволит комфортно готовить любимые блюда при любых погодных условиях. Необходимо установить разделочный стол, полочки, мойку, подвести воду и свет, превращая мангал, сделанный своими руками из металла или кирпича, в комфортное и безопасное место для приготовления самых разных любимых блюд для гостей и своей семьи.
