Туалет на даче – вещь незаменимая, каждому хозяину загородного участка приходится сталкиваться со строительством этого важного объекта. Обычно постройки эти выходят невзрачными, поэтому их стараются спрятать в глубине сада или на заднем дворе участка. Но можно сделать дачный туалет украшением двора – выбрать необычную конструкцию тапа теремка. Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей.

Эта статья будет о том, как построить дачный туалет теремок своими руками, здесь же можно найти чертежи и размеры конструкции данного типа.

Особенности теремка

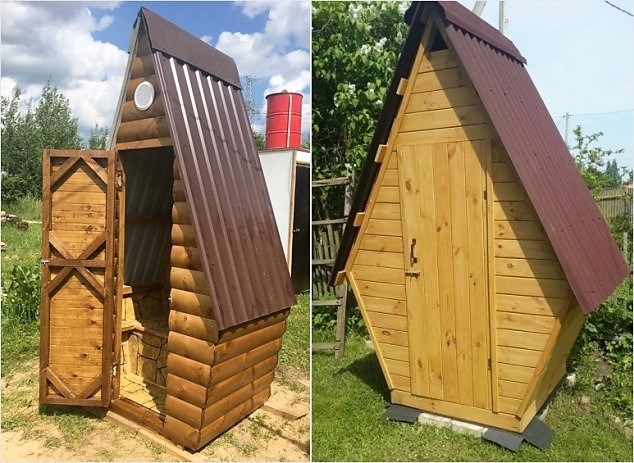

Дачный туалет-теремок выглядит как домик с очень острой и высокой крышей, скаты которой доходят, как минимум, до середины строения. По фото готовых туалетов можно понять, что внутри теремка просторнее, нежели в обычном туалете прямоугольной формы. Это благодаря наклонным боковым стенам и скатам кровли, существенно увеличивающим внутреннее пространство теремка на уровне середины стен, пол, при этом, имеет тот же размер, что и в стандартной конструкции.

Получается, для строительства туалета-теремка не потребуется больше места, но внутри него будет просторно и уютно.

Есть еще несколько плюсов такого типа конструкции:

1. Длинные скаты надежно защищают боковые поверхности туалета-теремка от сквозняков и сильного ветра. Рекомендуется располагать теремок так, чтобы одна из его боковых стен находилась с подветренной стороны.
2. Туалет-теремок просторный, поэтому его спокойно можно утеплять с помощью любого изоляционного материала и использовать в зимнее время года – места в туалете-теремке достаточно.
3. На сильно покатой крыше не будет скапливаться снег, там не застаивается вода, что сводит к минимуму вероятность протечек кровли и ее деформации вследствие нагрузки.

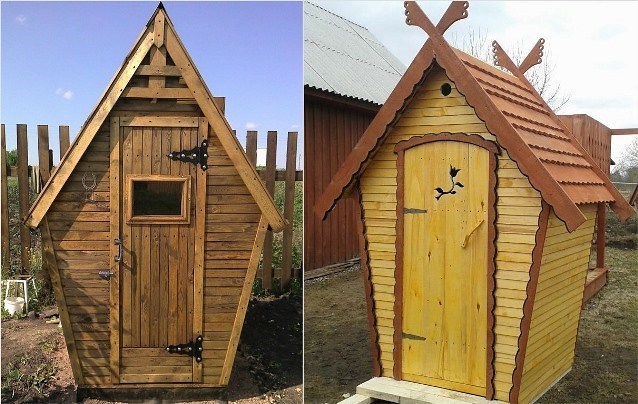

4. Если украсить туалет-теремок красивыми деталями (коваными навесами, щеколдами, резным окошком) получится настоящий сказочный домик, который, действительно, не стыдно показать соседям и гостям.
5. Туалет типа теремка подходит и для установки на обычную выгребную яму, и для современных торфяных и химических перерабатывающих систем.

Совет! Еще больше увеличить свободное пространство внутри теремка можно, установив унитаз вместо привычного для дачи стульчака и лавки.

Есть в конструкции туалета-теремка и некоторые недостатки, например, для кровли потребуется большее количество материала, а стоит он недешево. Зато стены туалета можно сделать практически из любого материала, вполне подойдет древесина, остатки кирпича, шлакоблока или пенобетона. Можно использовать даже толстую фанеру – все зависит от возможностей и фантазии мастера.

Очень важно во время строительства туалета такой сложной формы, как теремок, соблюдать все углы и точно вымерять размеры, иначе детали впоследствии не будут стыковаться между собой.

Как построить туалет теремок своими руками

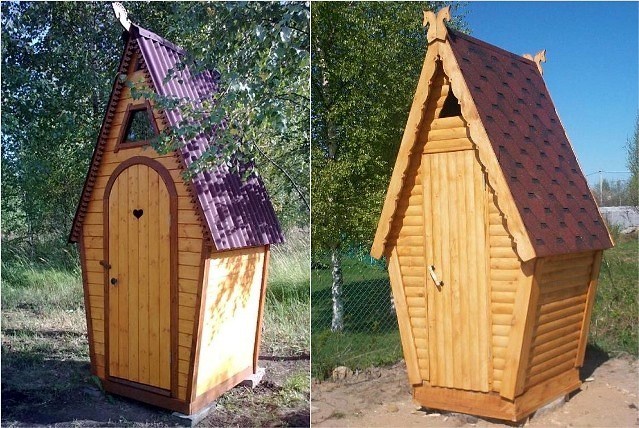

Воодушевившись фото готовых теремков, можно приступать к работе. Первым шагом домашнего мастера должен быть выбор схемы постройки и набросок ее чертежа. Чертеж дачного туалета типа теремок доказывает, что крыша занимает большую часть всей конструкции.

С размерами туалета-теремка определяются еще на этапе проектирования. Практика показывает, что теремка со сторонами 140х200 см оказывается вполне достаточно для комфортного использования.

Важно! Если места на участке недостаточно, можно уменьшить размеры туалета-теремка. Высоту строения тоже возможно изменить в меньшую сторону, но в таком случае придется делать полукруглую или треугольную дверь.

В самом начале стоит подумать и о наличии окна, а также, о такой важной части любого дачного туалета, как вентиляция. Вентиляционное отверстие должно находиться как можно выше, чтобы тяга была сильнее, и внутри строения атмосфера была комфортной. В постройках летнего типа вполне можно совместить вентиляционный канал с окном, при этом, просто вырезают отверстие в верхней части передней стенки туалета-теремка.

Для всесезонного утепленного туалета-теремка окошко лучше застеклить, а вентиляцию можно вывести с помощью трубы прямо на крышу.

Когда все нюансы строительства продуманы, можно приступать непосредственно к работе над туалетом.

Создание фундамента для туалета-теремка

Обычно, дачный туалет-теремок строится, все-таки, из дерева. Древесина доступна, стоит дешевле каменных материалов, работать с ней легко даже в одиночку. Вес деревянного туалета теремка будет небольшим, поэтому ставить его можно на облегченный фундамент.

Подойдут фундаменты двух типов: ленточный и столбчатый. Для создания ленточного фундамента под туалет выкапывают траншею глубиной около 25-30 см, ширина ее составляет, примерно, 20 см. Внутрь ямы засыпают битый кирпич, булыжники, щебень, строительные отходы, выкладывают арматуру, впоследствии все это заливают бетоном на основе цемента. Когда фундамент застынет, можно приступать к строительству самого туалета-теремка.

Столбчатый фундамент представляет собой четыре столба, размером 25х25 см, расположенных по углам будущего туалета. Глубина ям для столбов тоже небольшая – около 30 см. Можно выложить столбики из кирпича или шлакоблока или залить их бетоном, предварительно установив внутрь ям металлическую арматуру.

Внимание! Металлические пруты арматуры обязательно должны выступать из фундамента, ведь именно к ним будет крепиться каркас туалета-теремка.

Внутри застывшего фундамента выкапывают выгребную яму или углубление для установки химического очистителя отходов. Стены обычной выгребной ямы можно выложить кирпичом, шлакоблоком или резиновыми автопокрышками. Дно нужно засыпать щебнем и песком, чтобы улучшить дренаж и повысить впитываемость.

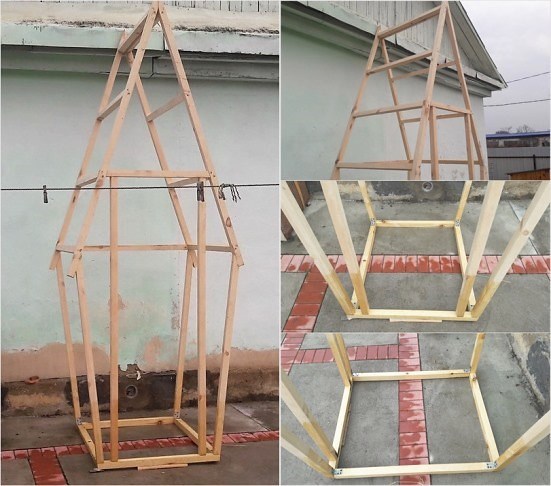

Строительство каркаса туалета теремка

Каркас туалета теремка собирается на ровной поверхности, недалеко от готового фундамента. В качестве материала используется деревянный брус, лучше взять древесину хвойных пород, она лучше переносит атмосферное влияние и разницу температур.

Сам каркас туалета собирают из бруса, сечением 11х11 см. Длина брусьев соответствует ширине туалета теремка и равняется 140 см. Брусья выкладывают параллельно друг другу с коротких сторон фундамента. Предварительно фундамент туалета теремка изолируют от древесины двумя слоями рубероида.

Теперь на готовый каркас набивают доски пола. С лицевой стороны половую доску теремка шлифуют, а с изнаночной покрывают отработкой автомобильного масла, чтобы дерево не гнило.

По углам туалета теремка устанавливают четыре вертикальных стойки из бруса того же сечения. Высота стоек, примерно, 150 см. Устанавливать их можно строго вертикально или сделать небольшое отклонение наружу туалета, чтобы увеличить площадь постройки.

К брусьям крепят стропила кровли, их длина составляет около двух метров. Теперь все детали туалета скрепляются горизонтальными балками, которые укладываются на торцы опорных столбов.

Внимание! Деревянные части туалета крепятся сначала гвоздями, а после проверки всех углов и размеров крепко фиксируются шпильками и гайками, а также, металлическими скобами.

Теперь готовый каркас туалета можно установить на место и зафиксировать, соединяя его с полом и рамой.

Завершающие работы

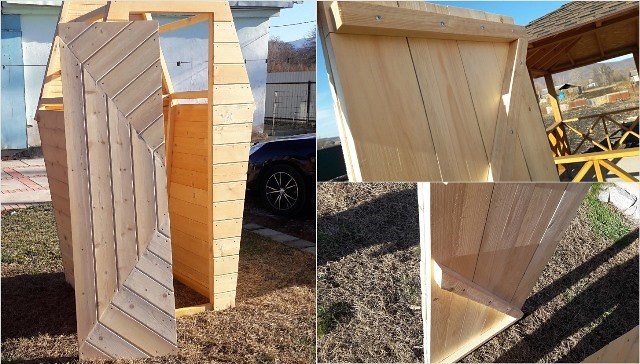

Теперь нужно установить раму для двери туалета. Обычно, размеры дверного проема для дачных туалетов стандартны – 180х90 см. Коробку собирают из бруса или толстых досок, фиксируют шпильками, отверстия для которых высверливают наискось.

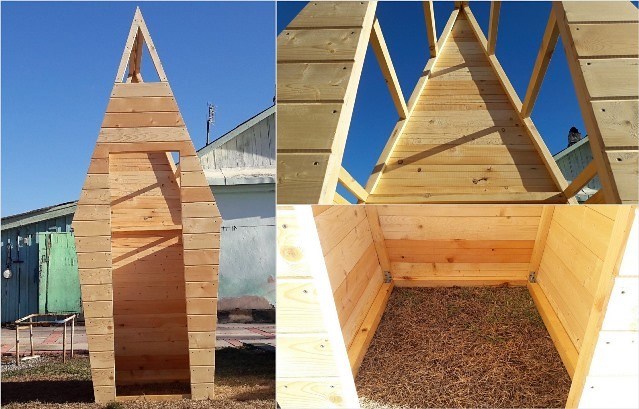

Стены туалета теремка обшивают стругаными досками или кругляком, распущенным пополам. Прибивают древесину гвоздями с откусанными шляпками.

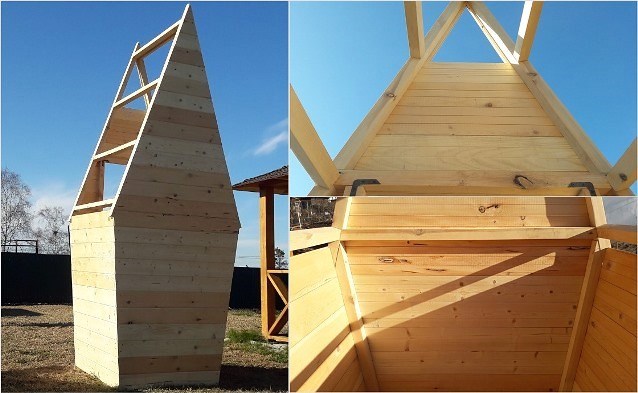

На крышу теремка тоже набивают доски, сначала укладывают верхнюю и нижнюю, затем заполняют пространство между ними. Доски кровли должны быть длиннее ширины туалета, в идеале они выступают на 18-20 см за уровень стен.

Крышу туалета теремка можно накрыть ондулином, гибкой черепицей или металлопрофилем. Главное, чтобы кровельный материал был нетяжелым. После этого набивают торцевые доски, закрывая боковую часть кровли, и устанавливают конек.

В верхней части фронтальной стены теремка вырезают окошко. Внутри туалета устанавливают полку для стульчака или монтируют унитаз.

Важно! Если решено ставить в теремок унитаз, нужно предварительно прибить к изнаночной стороне пола деревянные бруски – к ним будет крепиться тяжелая сантехника.

Осталось прикрутить к теремку ручку, петли, навесить дверь, покрыть построенный туалет лаком или покрасить краской.

Итоги

Построить туалет теремок своими руками достаточно просто, для этого не нужно быть профессиональным строителем и обладать особыми навыками.

Фото готовых теремков вдохновят хозяина дачи, остается лишь определиться с размерами и выбрать место для такой жизненно необходимой красоты.

bouw.ru

Дачный туалет Теремок своими руками

Первым делом требуется сделать фундамент для туалета своими руками. Размеры фундамента составляет 1,4 на 2 м. Глубина и ширина 0,25 на 0,25 м, а цоколь 0,2 м. Фундамент для дачного туалета засыпается боем кирпича, щебнем и прочими вещами, что имеются под рукой. После этого все заливается раствором. Внутри фундамента вырывается яма глубиной 0,8 м, после чего выкладывается цоколь. Яма обкладывается толщиной в четверть кирпича, а цоколь в один кирпич.

Обратите внимание!

Дно при этом остается песчаным.

Когда строится дачный туалет Теремок своими руками, то древесину необходимо заготавливать заранее, чтобы она была одинаковая по плотности, структуре, качеству, виду и прочим параметрам. Чаще всего берется кругляк ели и отшлифовуется до нужного состояния, так как стоимость ели ниже, чем древесина других пород.

Далее следует заняться каркасом. Для этого берется два бруса длиной 1,4 метра, и сечением 11 на 11 сантиметров. Первый выкладывается с одного края фундамента, а второй ставится параллельно на расстоянии в 1,12 метра. Закреплять их пока не стоит.

Далее стоит заняться подготовкой пола. Для этого берутся брусья таких же размеров и из них сбивается пол шириной в 0,65 метра. После сбивки поверхность нужно отшлифовать с одной стороны, а с другой обработать автомобильной обработкой. Полученную конструкцию стоит выложить на нижний каркас, но закреплять еще рано, так как может потребоваться подгонка, если возникнут нестыковки. Если все нормально, то можно закреплять, и пол уже готов.

Каркас продолжает собираться из брусьев того же сечения. Здесь нужна длина в 1,5 метра для четырех стоек и по 2 метра для четырех стропил. Для прогона берется 1,3 метра. Все полученные части выкладываются по чертежу. После проверки с них можно срезать углы для закрепления при помощи гвоздей. Низ получившегося каркаса подрезается в одной плоскости, чтобы была возможность стать на пол.

Обратите внимание!

Все эти операции делаются на земле, так что нужно иметь ровную расчищенную площадку.

Затем ставится передняя и задняя часть каркаса в виде рам на брусья в соответствующем положении. Фиксация происходит при помощи крепких гвоздей. Все эти крепления пока носят временный характер, так как далее следует все дополнительно укрепить шпильками и скобами. Прогон соединяется в верхней части. Когда все размеры будут в очередной раз сверены, то можно приступать к креплению каркаса к полу и если все удачно, то закрепить скобами, которые изготавливаются из 6 мм проволоки. Передний брус и пол сшиваются 20 см гвоздями.

После этого ставится передняя часть каркаса, где будет находиться дверь. Эта часть изготавливается из бруса 5 на 10 см. Размер двери можно взять стандартный 1,9 на 0,8 метра и подогнать ее под дверь. После прочно закрепляются стыки конструкции при помощи шпилек с резьбой, гаек и шайб. Отверстия сверлятся наискось, через стропило и стойку.

Стоит обратить внимание!

Следует неглубоко рассверлить отверстия при помощи большего сверла, чтобы таким образом спрятать в углублении гайки.

Таким же образом закрепляется и дверная коробка. После того, как все будет закреплено, можно приступить к шлифовке, для чего и применяется кругляк. Его нужно распилить пополам при помощи пилы. Полученными половинками обшиваются все стороны каркаса. Поверхность должна выступать примерно на 12 см.

Кровля создается путем прибивания досок на стропила. Сначала пробивается верхняя доска, потом нижняя, а затем уже все, что должны находиться между ними. Это делается с обеих сторон. После крыша покрывается кровельными материалами, к примеру, ондулином. Затем нужно обрезать доску на обрешетке по краю и сделать пелену.

При помощи саморезов к стенкам прикручиваются направляющие. На них крепится доска полки для сиденья. Отверстие в доске вырезается электролобзиком. Окошко над дверью, виды петель и ручек двери остаются на усмотрение изготовителя. После всего этого можно покрасить туалет или вскрыть лаком.

vivoz-gbo.ru

Как построить туалет Теремок

На дачном участке можно построить туалет своими руками который по внешнему виду напоминает теремок из русских народных сказок. Крыша у такого теремка делается очень крутой, что придаёт ему необычный вид. Визуально кажется, что основным элементом такого теремка является крыша так как она занимает значительное место в конструкции.

Как построить туалет уличный Теремок

Делая такой дачный туалет размеры его можно задать любого размера. Обычно делают туалет с выгребной ямой или устанавливают ёмкость с торфом или с химическими элементами. Иногда эти теремки утепляют чтобы посещая их в зимний период находится в более комфортных условиях. Из-за крутого ската крыши такого теремка зимой не скапливается на нём снег. Постройка туалета начинается прямо на выгребной яме или на ровной площадке с которой его потом переносят и устанавливают на яму.

Построить туалет на даче фото

Выгребную яму на даче можно сделать из старых автомобильных покрышек вкопав их в землю. Боковая стенка в туалете делается не вертикально, а с небольшим уклоном в целях расширения пространства в туалете. Крыша делается сильно заострённой и поэтому половина высоты теремка занимает крыша. Внутри можно поставить в туалет унитаз или сделать широкую лавку с отверстием.

Как построить туалет на даче своими руками фото

Первым делом делается выгребная яма или закапывается ёмкость в которой будут скапливаться отходы вашей жизнедеятельности. Затем делают небольшой фундамент, ленточный шириной 0,25 м или столбчатый по углам 0,25 х 0,25 м. В глубину фундамент закапывают не глубоко около 30 см. На фундамент укладывают рубероид сложенный в два слоя чтобы поднимающая вода по фундаменту не переходила на деревянные конструкции. Из фундамента в нескольких местах должны торчать металлические штыри с помощью которых будет крепиться теремок к фундаменту. К столбчатому фундаменту сначала крепят лаги на которых будет строиться или крепиться к ним теремок.

Схема постройки дачного туалета теремок

Туалет собирают согласно чертежу туалета теремок. Согласно схеме туалета теремок сначала из брусьев собирают каркас всего туалета. Потом делают пол из досок и обшивают боковые и заднюю стенки.

Схема дачного туалета теремок вид сбоку

После этого приступают к изготовлению стульчака, а если будет устанавливаться унитаз то нужно будет под пол установить дополнительные бруски к которым будет крепиться унитаз. Переднюю часть теремка не нужно закрывать всю, а нужно в верхней части оставить отверстие которое будет работать как вентиляция в уличном туалете, а в дневное время суток как подсветка для туалета.

Чертежи дачного туалета теремок вид спереди

На крышу обычно укладывают профлист но предварительно нужно будет прибить к стропилам обрешётку на которой будут крепится профлист. Сверху на профлисты устанавливают конёк чтобы вода во время дождя не попадала под профлисты. Выступающие профлисты с торца обиваются снизу наличниками чтобы закрыть щель между профлистом и стропилами. В последнюю очередь на туалет из профнастила устанавливают дверь закрепив её на шарнирах. Затем с внутренней и наружной стороны на двери крепится защёлка и ручка.

Видео

В этом видео показано как сделать туалет на даче своими руками.

Возможно вам будет интересно:

stroisam2.ru

Загородный дом

Доброе время суток уважаемые читатели. В этой статье я хочу рассказать в деталях, как построить дачный туалет своими руками, который можно назвать не иначе, как «Зависть всех соседей»! Я расскажу, как это делали мы, а Вы можете корректировать исполнение по своему желанию и возможностям. Ничего особо сложного в нем нет.

Итак, сначала нужно сделать фундамент размером 140×200см, глубина и ширина 25×25см, цоколь - 20см (фото 1, 2). Как видно, фундамент мы засыпали боем кирпича и щебнем (что было под рукой), залили раствором марки 200 и оставили застывать. Затем внутри фундамента вырыли яму глубиной 80см. После чего начали выкладывать цоколь толщиной в один кирпич. Яму изнутри так же обложили в четверть кирпича, дно оставили песчаным.

фото 1. Заливаем фундамент

Фото 2. Выгребная яма

Переходим к самому туалету.

Первым делом мы заготовили древесину. По структуре, плотности, качеству и ровности ствола ель нам понравилась больше всего. Мы взяли кругляк ели, окоровали и отшлифовали его (фото 3 и 4).
фото 3. Коруем

Фото 4. Шлифуем

Можно приступать к раме для нашего строения. Вырезаем два бруса 11×11см длиной 140см (фото 5). Один выкладываем по переднему краю фундамента, второй на фундамент на расстоянии 112см от первого. Крепить пока не нужно.

фото 5. Вырезаем брусья

Подготавливаем пол из брусьев 11×11см длиной 140см. Сбиваем пол шириной 65см (фото 6). После чего, получившуюся поверхность тщательно отшлифовываем (фото 7). Обратную сторону мы обработали автомобильной отработкой.

фото 6. Сбиваем брусья

Фото 7. Шлифуем пол

Укладываем его на яму, но не крепим, чтобы подогнать в случае нестыковок. Пол готов, далее собираем раму. Мы это делали на земле, а потом поднимали и ставили на передний и задний брусья. Отрезаем по размерам бруски. Размеры приведены в чертежах (фото 8 и 9). 4 стойки по 150см, 4 стропила по 200см и прогон 130см. На земле, по чертежу, выкладываем бруски и только после проверки и подгонки, подрезаем в них углы и крепим между собой гвоздями. Низ получившейся рамы подрезаем в одной плоскости, чтобы она могла плотно встать на пол туалета. Лучше представить это помогут чертежи дачного туалета, приведенные ниже.

фото 8. Чертеж лицевой стороны дачного уличного туалета

Фото 9. Чертеж боковой стороны дачного уличного туалета

Ставим две, переднюю и заднюю, рамы на передний и задний брусья, которые лежат на фундаменте, и крепим гвоздями. Все описанные крепления временные, позже вся конструкция будет укрепляться скобами и шпильками. Сверху соединяем их прогоном.

После проверки всех размеров, можно крепить раму к полу. Для этого мы использовали скобы (фото 10). Их изготовили из проволоки диаметром 6 мм. Пол и передний брус сшиваем гвоздями 200мм.

Фото 10. Крепление пола скобой

Ставим в переднюю раму дверную коробку и закрепляем сверху и снизу. Коробка сделана из бруса 5×10см. Вставляем дверь стандартного размера 190×80см и подгоняем коробку под дверь (фото 11).

Фото 11. Дверь

Далее мы прочно закрепили стыки. Для всех креплений использовали шпильки с резьбой, шайбы и гайки. Сверлим отверстия наискось через стойку и стропило и стягиваем их шпилькой (фото 12). Важно! Неглубоко рассверливать отверстия бỏльшим диаметром сверла, чтобы спрятать гайки. Так делаем все четыре стыка.

фото 12. Крепление шва шпилькой

Дверную коробку можно крепить саморезом, но мы так же использовали шпильки (фото 13, 14). Подвесная сторона дверной коробки будет подвергаться большей нагрузке, поэтому мы закрепили её прочнее.

Любой опытный дачник знает, что обустройство участка всегда начинается со строительства туалета. Конечно, каждый из нас представляет каким должен быть клозет, и как его примерно строить, но, когда дело доходит до возведения постройки, оказывается, что эта работа содержит ряд нюансов. Поэтому в данной статье я решил подробно рассказать вам о том, каких видов бывают туалеты, и как правильно их возводить.

Процесс строительства уличного туалета можно условно поделить на несколько этапов:

Проектирование

Итак, начинаем данную работу, как и любое другое строительство, с проектирования.

На данном этапе необходимо определиться со следующими моментами:

• типом туалета;
• расположением на участке;
• типом конструкции и размерами.

Типы туалетов

Прежде чем построить туалет на даче, надо выбрать оптимальный в вашем случае его тип. Дело в том, что от этого зависит его расположение на участке и другие некоторые нюансы строительства.

Наиболее распространенными на дачных участках являются следующие виды клозетов:

Тип туалета	Особенности
С выгребной ямой	Это, пожалуй, наиболее распространенная конструкция, которая проверена годами. Принцип работы предельно прост – под кабинкой выкапывается яма, в которой накапливаются нечистоты, при этом жидкость может покидать яму через фильтр на дне. Как правило, выгребные ямы очищают при помощи ассенизаторских машин.
Пудр-клозет	Более простая конструкция, принцип которой заключается в установке ведра или другой емкости под стульчаком. Чтобы неприятный запах нечистот не распространялся по туалету, их присыпают торфом . Когда емкость наполняется, ее содержимое выливают в компостную яму. Спустя некоторое время присыпанные компостом нечистоты переработаются в удобрение.
Биотуалет	Представляет собой стульчак с емкостью. Нечистоты перерабатываются в емкости под воздействием бактерий, химических веществ или торфа, после чего их можно выливать в компостную яму. Исключением являются химические туалеты, отходы которых нельзя использовать в качестве удобрений.

Если грунтовые воды находятся глубже двух с половиной метров от поверхности грунта, то можно установить любой туалет. Если же грунтовые воды располагаются выше отметки 2,5 м, то делать выгребную яму нельзя. Исключением является использование герметичных емкостей, к примеру, еврокубов.

Расположение на участке

Важным моментом проектирования дачного туалета является выбор места для него. Прежде всего отмечу, что строить клозет в любом понравившемся вам месте нельзя, так как согласно существующим санитарным нормам, он должен располагаться на определенном расстоянии от некоторых важных объектов:

Все эти требования необходимо соблюдать при строительстве туалета с выгребной ямой, так как он является возможным источником загрязнения почвы. Если же вы строите пудр-клозет или кабинку под биотуалет, то соблюдать эти расстояние необязательно.

Если участок расположен под уклоном, туалет необходимо расположить ниже источника воды.

Кроме того, при выборе места для туалета необходимо учесть и другие некоторые важные моменты:

• розу ветров, чтобы неприятные запахи из клозета не докучали вам или вашим соседям;
• возможность подъезда ассенизаторской машины для откачки нечистот.

Чтобы удобно расположить туалет, желательно сразу определиться, где на участке будет располагаться зона отдыха, сад, огород и т.д.

Тип конструкции и размеры

Теперь можно подготовить чертежи кабинки. Правда, для этого предварительно нужно определиться с размерами конструкции и материалами для ее возведения.

Что касается размеров, то вы можете подобрать их индивидуально, чтобы туалетом было максимально удобно пользоваться.

Если никаких особых пожеланий относительно размера у вас нет, можно взять стандартные параметры:

• высота – передней стенки 2,2м, задней 1,85-1,9м;
• ширина – 1,5м;
• глубина – 1м.

Что касается материалов, то проще всего сделать туалет из деревянных брусьев. В этом случае основой конструкции служит каркас, который в свою очередь состоит из нескольких основных элементов:

• нижняя обвязка – основа, на которую укладывается пол;
• стойки – являются основой стен;
• верхняя обвязка – служит основой для кровли.

Такую же конструкцию имеет и металлический каркас. Единственное, вместо брусьев используется профильная труба.

Каркас, вне зависимости деревянный он или металлический, можно обшить вагонкой, досками, листами ОСП или любым другим подходящим материалом.

Надо сказать, что туалет не обязательно должен быть с односкатной кровлей и ровными стенами. При желании вы можете сделать более сложную конструкцию с двухскатной крышей, к примеру, в виде сказочного теремка.

Подобный садовый клозет может стать настоящим украшением ландшафта. Правда, браться за работу такой сложности имеет смысл, если у вас уже есть опыт. Если же вы новичок, то лучше «набить руку» строительством самого простого туалета.

Если вы хотите построить капитальный туалет, чтобы он простоял не одно десятилетие, то лучше его возвести из кирпича или блоков. Это, конечно же, отнимет у вас гораздо больше времени и сил. Кроме того, цена стройматериалов будет гораздо выше, но результат того стоит.

Определившись с типом туалета можно приступать к созданию чертежей. Сразу скажу, что совсем не обязательно выводить их с высокой точностью в масштабе.

Можно изобразить конструкцию даже от руки. Самое главное, чтобы на чертеже были отображены все нюансы постройки, а также размеры в миллиметрах. Чертеж, конечно же, должен быть вам понятен.

Наличие такого чертежа перед глазами в процессе строительства в некоторой степени упростит задачу, а также предотвратит ошибки.

Обустройство ямы

Начинать строительство туалета следует с обустройства выгребной ямы. Однако, предварительно нужно определиться с ее объемами. Последние зависят от количества людей, которые будут отдыхать на даче, а также от того, как часто вы планируете посещать загородный участок.

Если вы собираетесь жить на даче все лето, то рассчитывать объем следует исходя из 0,5 кубов на человека. Если же вы будете посещать дачу еще реже, к примеру, только на выходных и во время отпуска, то для семьи из четырех человек хватит объема в 1-1,5 м3. Конечно, следует понимать, что все эти цифры весьма условные и влияют лишь на то, как часто вам придется очищать .

Что касается конструкции, то сделать своими руками выгребную яму можно несколькими способами:

• из автомобильных покрышек;
• из бетонных колец;
• монолитной.

Из автомобильных покрышек

Проще всего сделать яму из автомобильных покрышек. Причем тратиться для этого вообще не придется, так как старые покрышки можно взять бесплатно в автомастерских и СТО. Единственное, чтобы объема ямы было достаточно, следует использовать скаты от больших грузовых автомобилей или даже трактора.

Процесс строительства выглядит следующим образом:

1. на место, где будет располагаться яма, уложите покрышку и очертите ее. Затем обозначьте размеры котлована, который должен быть немного больше диаметра покрышки;
2. затем надо выкопать котлован необходимой глубины. Как правило, для такой ямы используют 10 скатов средних размеров;
3. дно ямы следует засыпать слоем песка 10-15 см, который тщательно утрамбовывают, и затем слоем щебня такой же толщины;

1. теперь начинайте укладывать покрышки, предварительно обрезав обода. Верхняя покрышка должна немного возвышаться над уровнем почвы;
2. далее пространство между покрышками следует замазать глиной. Кром того, вокруг получившегося колодца желательно уложить оставшиеся скаты;
3. в завершение работы котлован нужно засыпать грунтом.

При таком устройстве ямы расстояние до ближайшего источника воды должно составлять не менее 30 метров.

Из бетонных колец

Яма, выполненная из бетонных колец, является гораздо более надежной и долговечной. Единственное, для ее обустройства желательно иметь подъемную технику, которая сможет опустить кольца на дно котлована. Перед их укладкой на дне выполняется фильтр по описанной выше схеме или даже бетонная стяжка, если яма делается полностью герметичной.

После подготовки котлована строительство осуществляется в такой последовательности:

1. кольца устанавливаются одно на другое;
2. с внутренней стороны места стыков промазывается цементным раствором;
3. с наружной стороны колодец покрывается битумной мастикой.

Если специальной техники нет, то можно опустить кольца на необходимую глубину методом подкопа.

Монолитная яма

Обустройство бетонного котлована напоминает возведение ленточного фундамента. Для заливки стен по периметру котлована устанавливается опалубка, которая обязательно армируется. Затем опалубка заливается .

Подробней узнать о нюансах заливки стен ямы бетоном вы можете из других статей на нашем портале, посвященных возведению железобетонных конструкций.

Что касается дна, то оно может быть герметичным в виде стяжки, либо песчано-гравиевым.

Кабинка из дерева

Итак, со всеми подготовительными этапами мы разобрались. Теперь строим деревянный туалет. Процесс его возведения можно условно разбить на несколько этапов:

Подготовка фундамента

Так как наша постройка не будет обладать большим весом, для нее достаточно столбчатого фундамента, который выполняется следующим образом:

1. вначале нужно разметить площадку с учетом того, что яма должна располагаться под стульчаком туалета;
2. далее в углах будущей конструкции выкапываются ямы на глубину около 25-30 см. Размер их должен быть такой, чтобы в них могли поместиться бетонные блоки;
3. дно ям необходимо засыпать слоем песка толщиной около 15 мм, затем тщательно утрамбовать и выровнять;
4. далее на песок укладываются блоки. Двух рядов, как на схеме выше, будет вполне достаточно.
   Укладывать блоки надо с перевязкой. Чтобы скрепить их, следует использовать цементный раствор ;
5. в завершение работы поверх блоков следует уложить пару слоев рубероида, который будет служить гидроизоляцией.

Сборка каркаса

Теперь, когда фундамент готов, можно приступать к сборке каркаса. Для этих целей нам понадобятся брусья сечением 50х50 мм.

Работа осуществляется в такой последовательности:

1. первым делом выполняется ростверк. Для этого брусья следует уложить на блоки, и выставить по уровню.
   Соединение брусьев друг с другом можно выполнить «в полдерева» и дополнительно скрепить металлическими уголками и саморезами. При этом необходимо следить, чтобы углы соответствовали 90 градусам;
2. в нижней обвязке сразу же следует установить перемычку, которая будет отделять зону пола туалета от зоны стульчака, как на фото выше;
3. далее устанавливаются вертикальные стойки. Для их фиксации также необходимо использовать металлические уголки и саморезы. Кроме того, дополнительно укрепить стойки можно раскосами;
4. сверху брусья следует соединить между собой верхней обвязкой, которая будет служить основой для крыши;
5. затем нужно установить еще две стойки и перемычки, которые образуют дверную коробку;

1. теперь надо сделать каркас для стульчака. Для этого между задними и боковыми стойками следует расположить поперечины на высоте около 40 см (это средняя высота стульчака, но, вы, при необходимости, можете ее подкорректировать);
2. теперь поперечины, которые установлены на боковых стенах, следует соединить перекладиной, которая должна располагаться строго над перекладиной нижней обвязки. В итоге образуется верхняя рама стульчака;
3. чтобы придать конструкции стульчака больше прочности, между поперечинами и нижней обвязкой следует закрепить опоры.

Прежде чем приступить к строительству туалета, необходимо обработать все брусья и другие деревянные материалы защитной пропиткой, защищающей древесину от влаги и биологических воздействий.

Вот, собственно, и все нюансы сборки каркаса. Точно так же изготавливается металлический каркас, единственное, все детали, которые выполняются из профильной трубы сечением не менее 30х30 см, соединяются при помощи сварки.

Обшивка каркаса

Следующим этапом работы является обшивка туалета, которая начинается с монтажа кровли:

1. на верхней обвязке следует выполнить обрешетку из подходящих реек или досок;
2. затем на обрешетку необходимо уложить гидроизоляционную пленку;
3. поверх пленки монтируется второй слой реек;
4. в завершение работы на обрешетку укладывается кровельный материал – это может быть профнастил, металлочерепица, шифер или любое другое покрытие.

Что касается обшивки стен, то данная процедура никаких сложностей обычно не вызывает. Любой подходящий материал, который у вас имеется под руками, крепится к каркасу гвоздями или саморезами. Конечно, если вы хотите, чтобы ваш деревянный туалет смотрелся красиво, лучше всего использовать для этих целей вагонку или блок-хаус.

В задней или боковой стенке туалета необходимо выполнить окно, которое будет обеспечивать не только поступление света, но и вентиляцию кабинки.

Дверь для туалета можно сделать двумя способами:

• каркасным – в этом случае из брусьев выполняется рама, которая обшивается тем же материалом, что и стены;

• из досок – дверное полотно собирается из досок, которые скрепляются при помощи двух наличников и укосины, как на фото выше.

Установка дверей осуществляется при помощи обычных дверных петель. Единственное, в процессе монтажа необходимо следить за уровнем, чтобы двери не получились перекошенными .

В завершение работы следует уложить доски на пол и обшить раму стульчака, что также является достаточно простой процедурой. По центру стульчака нужно выполнить отверстие.

Сделать его можно следующим образом:

1. приложите к стульчаку доску от унитаза и обведите карандашом с внутренней стороны;
2. затем просверлите отверстие сверлом диаметром не менее ширины полотна электролобзика;

1. после этого нужно вырезать отверстие электролобзиком по размеченной линии;
2. в завершение работы надо закрепить на стульчаке доску от унитаза.

Теперь летний деревянный туалет готов.

Кабинка из кирпича

Напоследок рассмотрим, как сделать дачный туалет из кирпича. В этом случае выгребную яму лучше всего залить бетоном или обложить кирпичом. Ее стенки будут служить фундаментом конструкции.

Поверх ямы желательно выполнить бетонную плиту, которая будет служить полом.

Процесс ее обустройства выглядит так:

1. в первую очередь выполняется опалубка;
2. затем укладывается армировочная сетка. Имейте в виду, что она должна располагаться на расстоянии около 2 см.
   Кроме того, в опалубке необходимо предусмотреть люк, который будет располагаться под стульчаком;
3. в завершение работы опалубка заливается бетоном.

Теперь можно приступать к возведению стен.

Данная работа осуществляется следующим образом:

1. первым делом выполняется гидроизоляция фундамента. Для этого нужно уложить по периметру плиты рубероид;
2. далее возводится обычная кирпичная кладка. На данном этапе необходимо следить, чтобы все ряды располагались горизонтально и в одной вертикальной плоскости. Для этого необходимо использовать маяки в виде натянутых нитей и отвесы.
   Кроме того, очень важно обеспечить равномерность швов;
3. в задней стенке, как и в предыдущем случае, нужно выполнить окошко. Для этого необходимо сделать перемычку из стальных уголков, швеллера или даже деревянного бруса.

Дальнейшая же работа выполнятся так же, как и при строительстве деревянного туалета – укладывается кровля, устанавливаются двери и т.д. Единственное, предварительно нужно установить дверную коробку, которую можно выполнить из досок.

Что касается стульчака, то его нужно сделать переносным в виде короба, чтобы он не мешал в процессе очистки выгребной ямы.

Вот, собственно, и вся информация о том, как сделать туалет на даче без помощи специалистов.

Вывод

Мы рассмотрели основные нюансы и принципы строительства дачного туалета. При желании вы, конечно, можете внести свои поправки в описанный выше процесс. Но, главное, чтобы это не сказалось на прочности по стройки и не противоречило существующим санитарным нормам.

Дополнительную информацию вы можете почерпнуть из видео в этой статье. Если какие-то моменты строительства вам непонятны, задавайте вопросы в комментариях, и я с радостью вам отвечу.

Трудно представить нашего человека без дачного участка в пригороде, но еще труднее — дачный участок без обустроенного туалета. Пусть у вас на даче нету дома для проживания, но все-таки, есть необходимость чтобы построить туалет. Даже если Вы приехали на участок на непродолжительное время, для того чтобы поработать, полить землю или отдохнуть, в любом случае вам будет нужен туалет. Инструкция постройки очень простая, и при этом постройка обходится недорого.

Прежде чем начинать строить дачный туалет своими руками фото чертежи нужно найти предварительно, а потом выбирать место под постройку.

Несмотря на первый взгляд, простоту конструкции туалета на дачном участке, он относится к основным постройкам. Самой главной постройкой на участке является санузел, многие подтвердят, что за городом, без него просто невозможно находиться.

Конечно, туалет, который построен на улице ничем не заменит комфортной уборной, он обеспечит лишь некоторые удобства. Но без него невозможно полноценно работать на приусадебном участке.

Санитарные нормы постройки туалета нужно знать и создавать постройку, заданную ими.

Строительство туалета не составляет особой сложности и не требуется привлекать специалистов.

Но в постройки нужно соблюдать некоторые особенности.

Основные нормативы:

• Удобное место под постройку туалета. Не удачное место может привести к загрязнению зоны вокруг сооружения, почвы, воды. Поэтому не соблюдение санитарных норм и незнание может привести к проблемам со здоровьем и к привлечению штрафов санитарной службы.
• Удостовериться что строительство не создаст неудобства соседям.
• Обдумать метод, как будет происходить опустошение выгребной ямы.
• Если уровень грунтовых вод высокий, то постройка туалета должна быть хорошо заделана, во избежание загрязнения воды.

Как выбрать и выстроить дачный туалет своими руками фото и какие бывают виды их конструктивного исполнения:

Вариантов для выбора постройки туалета достаточно, но на выбор может повлиять:

• Бюджет, выделенный для постройки туалета;
• Частота использования данного сооружения;
• Уровень высоты грунтовых вод;
• Средства, выделенные на ремонт и утилизацию отходов.

Самыми популярными и наиболее распространенными являются туалеты где основой является выгребная яма. В ней находятся отходы, которые потом впитываются в почву, но иногда все же нужно вызывать машину ассенизаторской службы для очищения ямы. От того насколько глубокая яма для отходов зависит частота очистки и вызова ассенизаторов, но эта процедура может быть очень редкой. В основном проблему утилизации можно решить с помощью земли, щебня, песка которым засыпают яму. После приходится выбирать нужную площадку под постройку.

Туалет можно построить из разных материалов это может быть:

• доски;
• металлический профиль;
• кирпич;
• шифер.

Самой важной частью в постройке являются вентиляция и качество каркасной основы.

Основное предпочтение отдается постройкам из дерева. Стоимость постройки не большая и не требует особых навыков. Деревянный туалет можно построить в стиле бревенчатой избушки или маленького домика. Если чертеж дачного туалета придумать самостоятельно, то можно получить не только нужную, а еще и постройку, которая украсит ваш участок. В качестве отделки можно взять вагонку. Достоинством деревянного туалета является то, что его можно легко переставить на новое место.

Недостатки деревянных построек.

• под влиянием солнца древесина деформируется, быстро высыхает и лопается;
• выгорание дерева от действия ультрафиолета;
• влажность и сырость способствует деформации каркаса постройки;
• вследствие сырости образовываются грибки, которые разрушают древесину, и она начинает гнить и выделять неприятные запахи.

Для того чтобы продлить срок службы постройки, ее необходимо обработать специальными средствами в виде пропитки. Дерево можно обработать грунтовкой и покрыть краской.

Для постройки туалета из металлопрофиля нужно построить каркас из древесины.

Можно так же построить каркас из профильных труб, которые можно соединить сваркой, но для этого нужно иметь некоторый навык. Каркас обшивается профильными листами и укрепляется саморезами или заклепками. Недостатком этой конструкции является сильное нагревание на солнце, поэтому желательно найти заранее место в тени. Чтобы туалет не так нагревался и было прохладно внутри, можно использовать для обивки пенополистирольные листы.

Достоинством данной конструкции является защита от влаги, так как металлопрофильные листы покрыты напылением.

Постройку из кирпича переместить не получиться, поэтому эта конструкция имеет сложности.

Кирпичная постройка требует еще выполнить перекрытие из бетона. Также нужно заранее продумать способ очистки выгребной ямы. Затраты на строительство такого туалета выше, но это будет уже полноценная постройка, которая не нуждается в ремонте долгое время.

Можно соорудить туалет из того же кирпича что, например, построен гараж или дом. Если строить дачный туалет чертежи размеры подбирать следует сразу перед постройкой конструкции. Это дает возможность вписаться в внешний вид дворика и сэкономить средства на постройку.

Вес этой постройки больше чем деревянный, поэтому под него нужно положить крепкий фундамент. Можно построить фундамент ленточного или столбчатого типа, но ленточный дает ряд преимуществ небольшие затраты земли, уменьшает расход цемента для заливки, безопасность и надежность.

Выгребная яма является самым не затратным и простым способом при постройке туалета на дачном участке, но также существует ряд ограничений и условий при установке:

• известняковый или сланцевый грунт;
• высоко проходят грунтовые воды;
• туалетом предполагает пользоваться большое количество людей;

Эти факторы не допускают постройку туалета на основе выгребной ямы на дачном участке, но можно решить эту проблему построив санузел без сточной ямы: люфт-клозет, пудр-клозет, биотуалет или химический.

Люфт-клозет конструкция на основе выгребной ямы, но она герметична. Часто его устанавливают возле стен туалета. Люфт-клозет требует использование услуг ассенизаторов чтобы периодически опустошать яму. Недостаток данного сооружения состоит в том, что в зимнее время его очистка невозможна, для этого требуется подогрев.

Пудр-клозет маленький размер резервуара около 20 л. Это дает преимущество в малом расходе на постройку этого туалета. Его установка необходима если грунтовые воды проходят высоко.

Созданный таким образом дачный туалет своими руками носит название из-за своего принципа действия. Отходы, находящиеся в яме, как бы «припудриваются» с помощью сухого состава. Для засыпания обычно используется торфяно-опилочная смесь или торф. Это способствует избавлению от дурного запаха. Все отходы отправляются в компостную яму для переработки в компост.

Биотуалет – популярный вид туалета среди дачников. У него тот же принцип что и у пудр-клозета- отходы перерабатываются за счет торфяной смеси. Можно также использовать биопрепараты, которые содержат бактерии.

Химические туалеты – в них засыпаются препараты химического воздействия. Не стоит забывать о безопасности при использовании данного препарата. Для этих целей часто используют такие вещества, как хлорная известь, формальдегид, но нужно быть осторожным они очень токсичны.

Самым важным требованием к постройке любого туалета является то, чтобы отходы не попадали в грунт. Его постройка возможна только когда уровень воды в грунте составляет более 2,5 м. На выбор места для туалета влияют:

• расстояние между туалетом и источником воды, чем дальше, тем лучше ближайшее расстояние 30 м.;
• постройку следует строить на отдалении от погребов и подвалов;
• здания с домашними животными должны быть не ближе чем 5 м.;
• от ограждения до туалета должен оставаться 1м.;
• немаловажен выбор материала для строительства уборной;

Бывает несколько видов туалетов в виде скворечника, шалаш, избушка или домика. Чертеж дачного туалета с размерами типа «Скворечник» выполняется из дерева, и обшита любым другим материалом. Строится она над выгребной ямой. Если вам сложно самостоятельно составить чертеж, можно воспользоваться готовыми проектами.

При строительстве следует использовать строительный уровень чтобы контролировать ровное размещение конструкции. Не стоит забывать про наличие вентиляции, в качестве которой может быть труба. Она должна быть выше уровня крыши. Для того чтобы утеплить туалет можно использовать пенопласт, украсить внутри можно по желанию.

Основываясь на чертеж дачного туалета «Скворечник» строим «Шалаш», он имеет более сложную конструкции, но результат того стоит. «Шалаш» имеет много разных вариантов оформления, для этого можно использовать свою фантазию или интернет. Размеры можно использовать из предыдущего проекта.

Начинать строительство нужно с ямы туалета, в ней будут размещены бетонные блоки.

Особенной частью данной постройки является двускатная крыша в форме треугольника. Если это дачный туалет чертежи размеры подбираются индивидуально в связи с количеством людей, которые будут пользоваться туалетом.

Стройка состоит из нескольких этапов. Изначально монтируем фундамент с использованием изоляционного материала, который защитит от влаги.

Строительство «Шалаша» начинается с установки фундамента, затем нижней части каркаса 1 на 1метр и постройки выгребной ямы. Основание нужно обработать антисептиком.

Туалет можно обшить выгонкой или оставшимися с работы досками. Крышу можно изготовить из различных материалов длиной 1,8 м, она упирается на переднюю и заднюю части каркаса и закрепляется. Материал для крыши можно подобрать в зависимости от вашего вкуса. Это может быть металл, дерево, крыша из шифера или же профнастил.

При установке двери следует сразу же прикрепить к ней ручку и крючок. По окончанию работ нужно обработать туалет лаком или краской для улучшения внешнего вида постройки.

В случае если невозможно вырыть яму для туалета, решением является самодельный торфяной биотуалет. Он простой в обслуживании и не дорогой. Подробный чертеж дачного туалета можно найти в интернете.

Туалет в виде теремка является отличным вариантом для обустройства на загородном участке, как на даче, так и при доме постоянного проживания.

Он отличается оригинальным внешним видом, а также имеет несложное устройство, доступное для повторения своими руками. Для изготовления простого туалета-теремка потребуется минимум инструмента и вполне распространенные материалы в небольшом объеме.

Основой конструкции является простой и надежный деревянный каркас. Стенки и фронтоны теремка в стандартном исполнении обшиваются шпунтованной вагонкой. Крыша – двускатная, с достаточно большим углом наклона. Нюансы сборки и отделки детально описаны ниже.

Туалет в виде теремка после сборки устанавливается на подготовленном основании. Оно представляет собой яму, в которую закладывается бетонное кольцо, накрытое впоследствии монолитной плитой.

Варианты оформления

Общий внешний вид постройки практически одинаковый в любом исполнении. Это узнаваемый профиль сказочного теремка, который в данном случае является его упрощенной мини-копией. Разнообразить дизайн уличного туалета можно несколькими способами. В том числе, изменяя немного его форму. Конструкция каркаса позволяет это сделать, не потеряв необходимой несущей способности и прочности.

Существенно видоизменить исполнение туалета-теремка можно за счет его отделки. Например, для обшивки стенок и фронтонов допустимо использовать:

• обычную вагонку;
• имитацию профилированного бруса;
• блок-хаус;
• обрезную доску.

Поскольку постройка изначально предназначена для установки на открытом воздухе, последний из предложенных вариантов отделки лучше не использовать. Хоть это и самый дешевый материал среди остальных. Дело в том, что из-за постоянных перепадов температуры и влажности в такой облицовке со временем появятся заметные зазоры, что для теремка с такой функцией не очень хорошо.

Вагонка и различная имитация, монтаж которой выполняется за счет паза и шипа, исключает возможность появления зазоров даже по истечении многих лет эксплуатации. Кроме того, такая отделка более аккуратно выглядит, придавая и без того оригинальной постройке презентабельности во внешнем виде.

Следующий способ разнообразить внешний дизайн туалета в виде теремка – применение разных кровельных материалов для обустройства крыши. Для этих целей наилучшим образом подойдет что-либо из следующего:

• профнастил;
• металлочерепица;
• ондулин;
• гибкая черепица.

Следует отметить, что последний вариант немного отличается от остальных по технологии монтажа. Этот момент упомянут ниже, в разделе с поэтапным описанием строительства.

• краской желаемого цвета;
• бесцветным лаком;
• морилкой;
• маслом для древесины.

Чтобы не только украсить отделку, но и сделать ее более устойчивой к переменчивым погодным условиям, можно применить обжиг. Вагонка сначала обжигается газовой горелкой (бензиновые использовать не рекомендуется) до получения черного цвета и характерного рельефа, после чего сажа снимается, а полученная поверхность покрывается прозрачным лаком или каким-либо другим защитным средством. Обработанная в такой способ древесина становится более стойкой к внешним воздействиям, а также дорого выглядит при достаточно недорогой реализации технологии обжига.

Дополнительно дачный туалет можно дооформить различными мелкими украшательствами – подковами, вычурными навесами, нестандартными щеколдами, дверными ручками и прочими деталями.

Изготовление и обустройство туалета-теремка

Строительство уличного туалета в форме терема выполняется пошагово в несколько этапов:

1. Подготовка материалов.
2. Сборка каркаса.
3. Обшивка стенок и фронтонов.
4. Настилание кровельного материала.
5. Установка двери.
6. Подготовка площадки под туалет.
7. Установка туалета на место и завершающие работы.

Подготовка материалов

Для изготовления показанного на фото туалета потребуются следующие материалы:

1. Деревянный брусок 50×50 мм.
2. Саморезы по дереву.
3. Металлические пластины и уголки для укрепления соединений каркаса.
4. Отделка для стен и фронтона – вагонка, шпунтованная доска, имитация бруса или блок-хаус на выбор.
5. Фурнитура – навесы, щеколда, дверная ручка.
6. Кровельный материал – профнастил, металлочерепица, мягкая черепица.
7. При использовании битумной черепицы потребуется также OSB.

Все вышеперечисленное приобретается в том количестве, которое потребуется для строительства туалета по конкретным размерам. Для этого предварительно необходимо набросать чертеж постройки, и посчитать необходимое количество того или иного материала.

Также для обустройства основания в данном случае использовалось бетонное кольцо и была изготовлена монолитная плита. Соответственно, из материалов понадобится цемент, песок, щебень и пиломатериал для изготовления опалубки.

Сборка каркаса

Несущий каркас собирается из деревянного 50-миллиметрового бруска. На этом этапе задается общая форма терема, которую, как было сказано выше, можно немного видоизменить на свое усмотрение. Например, можно сделать немного больший развал боковых стенок – терем получится более просторным внутри и приземистым снаружи. Чтобы сделать его более «стройным», профиль боковых стенок нужно выполнить ближе к вертикальной плоскости.

Сборку каркаса удобнее всего начинать с дверного короба. Далее к нему прикрепляются передние угловые стойки и стропильные ноги крыши. Для придания жесткости конструкции стропила соединяются поперечными брусками в нескольких местах. Вся фронтальная часть каркаса туалета-теремка собирается на горизонтальной ровной поверхности. Это удобно и менее сложно, чем строить так, как оно будет эксплуатироваться.

По аналогии с передней частью каркаса собирается задняя. Единственное отличие здесь – отсутствие дверной коробки. Вместо нее стропильные ноги дополнительно соединяются на уровне верхней части опорных угловых стоек.

После того, как передняя и задняя части каркаса готовы, они соединяются между собой при помощи все того же деревянного бруска. В результате получается уже трехмерная конструкция, готовая к отделке. Соединения бруса в ответственных местах рекомендуется дополнительно укреплять при помощи металлических пластин и уголков.

Размеры каркаса могут подбираться индивидуально, на свое усмотрение. В качестве ориентиров можно использовать нижеприведенные значения:

• дверной проем — 800×2000 мм;
• основание пола — 1200×1200 мм;
• высота угловых стоек – 1600 мм (или на уровне глаз стоящего человека);
• расстояние между верхними торцами угловых стоек – 1400 мм (можно варьировать для получения желаемой формы терема);
• высота каркаса крыши – такая же, как высота угловых стоек;
• общая высота туалета – 3200 мм.

Указанные размеры можно немного изменить на свое усмотрение.

Отделка

Полученный каркас достаточно легко и просто обшивается классической деревянной вагонкой или блок-хаусом. Такая отделка нарезается по размерам, и крепится при помощи гвоздей. Следует отметить, что для этих целей лучше использовать нержавеющие гвозди. Такие обычно применяются для отделки парной в банях – оцинкованные, омедненные и так далее.

При использовании саморезов рекомендуется предварительно сверлить отверстия на 2/3 длины крепежа. Диаметр сверла должен быть на полразмера-размер меньшим, чем саморезы. Сверловка предотвратит раскалывание древесины. Аналогично этот прием рекомендуется использовать при сборке каркаса. Так получается дольше, но качественнее, надежнее. Брак и порча материала исключается, а долговечность деревянной конструкции увеличивается в разы.

Вагонкой сначала зашиваются боковые стенки. Края отделочного материала отрезаются вровень с бруском каркаса. Далее зашивается передняя часть, включая фронтон. Торцы подрезанной предварительно вровень с бруском вагонки скроются за лицевой отделкой, и будут не видны, если смотреть на туалет-теремок спереди (на протяжении всего срока эксплуатации на него только с такого ракурса и смотрят).

Аналогично отделывается задняя стенка. Для обшивки двери можно использовать тот же материал, что и для стен.

Кровельный материал крепится к стропильным ногам при помощи саморезов. Рекомендуется использовать гидроизоляционный материал. Если в качестве кровельного материала используется гибкая черепица, на стропильных ногах предварительно нашивается подложка из OSB. Показанным на фотографиях способом обустраивается конек крыши.

В конкретном примере дверь изготавливается из трех дюймовый досок, скрепленных с обратной стороны брусками. С лицевой стороны она обшивается той же вагонкой, единственное отличие — это комбинированное вертикальное и диагональное расположение элементов, которое придает более интересный внешний вид. После изготовления дверь устанавливается на каркасе проема при помощи двух навесов.

Подготовка площадки и установка туалета-теремка

Основание под такой туалет можно реализовать несколькими способами. В любом из вариантов предварительно необходимо вырыть яму, и на ее дно засыпать дренажный слой из щебня крупной фракции. Стенки можно выложить из кирпича, но гораздо быстрее и проще будет установка бетонного кольца. Для строительства уличного туалета при доме постоянного проживания необходимо использовать два-три таких кольца, дабы увеличить объем выгребной ямы, и сократить промежутки между ее откачиванием.

Далее на бетонном кольце необходимо обустроить платформу для установки собранного терема. Самым надежным основанием будет бетонная плита. Для ее изготовления предварительно устанавливается опалубка из строительной доски и ламинированной фанеры. Чтобы плита получилась прочной и долговечной, ее необходимо армировать. Для этого перед заливкой бетона вяжется каркас из стальной арматуры (диаметра в 10 мм будет более чем достаточно).

По завершению подготовительных работ в опалубку заливается бетон. Площадка оставляется на месяц до полного затвердевания раствора.

Ориентировочные размеры площадки под туалет-теремок, описанный выше:

• толщина плиты 100-200 мм;
• ширина плиты – 1500 мм;
• длина плиты – 1500 мм.

Чтобы в туалете не было неприятного запаха, плита-платформа обустраивается таким образом, чтобы сзади в бетонное кольцо можно было установить вытяжную трубу. За счет разности давления в яме и на уровне крыши запах из нее будет вытягиваться через трубу, а не через отверстие внутри туалета.

В завершение строительства дачного туалета остается только оборудовать стульчак, защитить и декорировать древесину, установить дверную ручку и щеколду, вставить стекло в оставленный проем для попадания солнечного света.
