Станковый рюкзак. Составной рюкзак Как сделать станковый рюкзак своими руками

Каждый турист, хотя бы однажды, задумывается о том, что в его походном рюкзаке чего-то не хватает. С учётом индивидуальных особенностей строения тела иногда сложно подобрать подобную вещь по себе. Но в умелых руках ткань легко превращается в удобный рюкзак. Конструкция походного рюкзака только выглядит сложной и непостижимой, но если следовать инструкции, то можно сшить самостоятельно.

Ткани

Важно чтобы походный рюкзак был прочным и непромокаемым. Поэтому к выбору ткани подходят с особым вниманием. Для его изготовления подойдут такие материалы:

• авизент - разрабатывался для армии и имеет соответствующие показатели: прочный, лёгкий, недорогой, выдерживает низкие температуры, пропускает воду, сыпется при крое;

• кордура - также изобретён для армии: выпускается разной плотности, водоотталкивающий, не осыпается, дорогой, тяжёлый, плохо переносит низкие температуры;

• оксфорд - ткань с переплетением рогожка и содержанием нейлона: лёгкая, недорогая, термостойкая (не теряет свойств от -50 до +110 градусов С), водонепроницаемая, выгорает при воздействии прямых солнечных лучей;

• полиэстер - для большей прочности и влагостойкости обрабатывают поливинилхлоридом: дешёвый, лёгкий, не изменяет свойств на морозе и солнце, не деформируется, не осыпается, не выдерживает больших нагрузок, не спасает от влаги.

Совет! Выбирая материал следует учитывать планируемые нагрузки и условия использования.

Аксессуары и дополнительные материалы

Для практичности дополнительно понадобятся:

• тонкий капрон (при ширине 150 см) - 70 см;
• изолон (пенка) толщиной 10 мм - 1 кв. м.;
• стропа 25 мм - 7 м;
• стропа 45 мм - 2 м;
• фастекс 25 мм - 2 шт.;
• фастекс 45 мм - 1 шт.;
• пряжка затягивающая - 14 шт.;
• стоп-фиксатор - 1 шт.;
• молния 30 см - 1 шт.;
• молнии 20 см - по количеству карманов;
• алюминиевые трубки для каркаса D4, длина 70 см - 2 шт.;
• шнур D3 - 1,3 м;13. тесьма для отделки швов - 2 м.

Расчёт ткани

Самый простой и точный метод расчёта ткани - это сделать раскладку на миллиметровой бумаге при помощи масштабной (закройной) линейки. Таким образом можно максимально точно вычислить необходимое количество материала.

В этом случае потребуется 2 м ткани при ширине 150 см.

Важно! На пошив такого изделия потребуется не менее 3 кв. м. основного материала.

Пошаговый крой и пошив походного рюкзака

Ниже представлено построение рюкзака на 90 литров.

Изначально детали чертят на бумаге, вырезают и выкраивают из материала. Чтобы было удобней кроить бумажную выкройку прикалывают булавками к ткани, обводят мелом прибавляя припуски.

Для пошива понадобятся следующие детали:

• спинку и дно изделия делают цельнокроеными, высота детали 101, из них спина 75х30, дно - 30х26х33;
• основная деталь в форме трапеции с размерами 80х75х85.
• один карман размером 25х25, и два - 25х15;

Справка! Количество карманов зависит от желания владельца, но стандартно нашивают 3 штуки.

• лямки чертят изогнутыми длиной 65 и шириной 8 и кроят из всех трёх материалов;
• клапан 30х25 со сгибами, вырезают из тонкого капрона и застрачивают по уголкам;
• накладка на спину высотой 50, а шириной: поверху 20 и понизу 25, кроят её из капрона и изолона;
• пояс выкраивается, так же как и лямки из всех материалов длиной 70;
• тубус 110х75, выкраивают из тонкого капрона.

Важно! Все размеры указаны в сантиметрах и без учёта припусков на швы, обычно добавляют 0,7 - 1 см.

После того как, все детали выкроены и подготовлены необходимые аксессуары, приступают к пошиву.

На «тело» рюкзака, по меткам, настрачивают карманы со втачанными молниями. Вертикально между ними нашивают две стропы шириной 2,5 см и горизонтально над и под карманами.

От верхних углов книзу на спинку настрачивают две стропы шириной 25 мм верх оставляют открытым, чтобы потом вставить туда каркас. По бокам притачивают затягивающие пряжки на расстоянии 30 и 55 см от низа с двух сторон и две - к верхним углам. И по две стропы сверху и снизу. Отступают 25 см от верха и по центру притачивают ручку. Под ней настрачивают лямки, предварительно собрав их из основной ткани, тонкого капрона и изолона между ними. Настрачивают накладку накрывая концы лямок, по нижней части оставляя бока открытыми для пояса.

По принципу плечевых ремней собирают пояс. Только дополнительно поверху притачивают широкую стропу с фастексами. К краям притачивают две стропы 2,5 см длиной 45 см, для соединения с рюкзаком пришивают затягивающие пряжки.

Собирают клапан так, чтобы получилось типа коробочки, в швы по углам втачивают узкие затягивающие пряжки, которыми он будет крепиться к основе. Вшивают молнию сделав прорезь по центру.

Соединяют спинку и основу рюкзака между собой , складывая их лицом к лицу. Основные швы усиливают тесьмой.

Тубус стачивают и поверху делают кулиску шириной 2 см. В неё вставляют верёвку и продевают концы в стоп-фиксатор. Притачивают его к рюкзаку и вставляют алюминиевые трубки в тоннели, сделанные ранее.

Собрав все части вместе, следует внимательно осмотреть изделие и в случае, если чего-то не хватает - добавить.

Справка! Изготавливая свой первый рюкзак, стоит опробовать свои силы на макетной дешёвой ткани.

Полезные советы

• кроить ткань можно специальным паяльником, в таком случае края оплавятся и не будут сыпаться;
• чтобы получить рюкзак объёмом 75 литров уменьшают основную деталь со всех сторон и высоту спины на 10 см, а длину детали тубуса на 20 см;
• плечевые лямки располагают на расстоянии 50 см от низа при росте 170 - 180 см, при большем росте - 55 см и при меньшем росте - 45 см;
• шить лучше прочными капроновыми нитками;
• для прочности швов строчить лучше зигзагом или двойным швом.

Выкройки можно усовершенствовать индивидуально. Например, увеличить или уменьшить размер и количество карманов. Рюкзак, пошитый своими руками, станет незаменимым спутником в любых походах.

Без рюкзаков походный туризм немыслим. Каждому, кто надевает рюкзак, хочется, чтобы он был удобен прежде всего ему. Может быть, именно поэтому так много мнений об их конструкции, формах и размерах. Однако при изготовлении рюкзаков в первую очередь, как правило, учитывают общие, выработанные многолетней практикой требования. Рюкзаки должны: отвечать специфике вида туризма и целям похода; быть достаточно емкими, чтобы вместить весь походный груз, а при меньшем объеме – иметь приспособления для привязывания груза снаружи; изготовляться из прочного и желательно непромокаемого, но не тяжелого материала, сохраняющего эластичность и на морозе; обеспечивать быстрое извлечение самых нужных вещей без распаковки всего рюкзака, а также равномерное распределение нагрузки (конструкция рюкзака должна позволить снять излишнюю нагрузку с плеч). Последнее требование выполняется использованием станков, бедренных поясов и уширенных плечевых лямок (с эластичными прокладками) и анатомическими характеристиками рюкзаков. Выигрыш от этого несомненный – туристы могут переносить походное снаряжение значительного веса с меньшими затратами сил, при соблюдении мер безопасности.

Станковые рюкзаки отличаются друг от друга в основном формой каркаса, размерами и способами крепления емкости к нему. Каркасы делают из дюралевых (титановых) трубок диаметром 10-12 мм, сваренных или соединенных между собой болтами. Лучший материал для мешков – прочный капрон.

Отличительной особенностью универсального станкового рюкзака, является возможность использования станка и рюкзака вместе и каждого по отдельности.

Размеры рюкзака позволяют переносить самые объемные предметы туристского снаряжения. При его изготовлении использовано всего четыре металлических кольца для крепления плечевых ремней к низу рюкзака. Стягивающие ремни, или стяжки (2), можно завязать в петлях (8), даже не снимая рукавиц, что немаловажно в зимних походах.
Рюкзак изготовляется в такой последовательности: выкроить все детали; сшить верхний клапан и плечевые ремни (плечевые ремни проще всего сшить из капроновой ленты, сложенной в два слоя, сделав в широкой части Т-образное окончание: это обеспечивает их безотрывный пришив к рюкзаку); пришить с внутренней стороны мешка в месте крепления плечевых ремней второй слой капрона, петли для ремней, стягивающих рюкзак, плечевые ремни и клапан; сшить емкость мешка по длине и пришить наружный карман; пришить дно, стяжки, кольца и петли.
Снизу плечевых ремней необходимо пришить эластичные прокладки из войлока, фетра или пенополиэтилена, обшитые капроном.

Станок рюкзака выполнен в виде конуса с опорной площадкой. Для присоединения плечевых ремней используются скобы, которые крепятся на верхней перекладине гайками. На опорной площадке четыре скобы: в две продеваются петли с металлическими кольцами, а в две другие – петли для стяжек рюкзака. К нижней части станка крепится опорный пояс со шнуровкой для регулирования его натяжения.

Для того чтобы использовать станок без рюкзака, необходимо иметь два отдельных плечевых ремня.

Положительной чертой лучших образцов современных рюкзаков принято считать их приспособление к анатомическим особенностям человека, позволяющее сблизить центры тяжести человека и переносимого им рюкзака, равномерно распределить нагрузку, что дает возможность путешественникам с наименьшими физическими затратами переносить тяжелые грузы на большие расстояния (при этом сохраняется привычная прямая осанка).

Такие рюкзаки подразделяются на три группы: мягкие (бескаркасные), с жесткостями (своего рода внутренним каркасом из трубок, пластин фанеры и т. п.) и такие, несущий элемент которых составляет каркас – короб.

Среди бескаркасных зарубежных образцов оригинально сконструирован рюкзак “Як-пек” (“вьюк для яка”). Его форма – пример анатомичности: рюкзак с грузом максимально плотно прилегает к спине, вес распределяется не только на плечи, но и на поясницу, чему в определенной мере способствуют также перекрещивающиеся на груди лямки (крестообразная поддержка).

Переходными между мягкими и классическими каркасными являются рюкзаки, в которых прилегающая к спине сторона частично армирована металлическими или синтетическими пластинами, образующими внутренний каркас. Так называемый анатомический рюкзак получил широкое распространение.

В качестве внутреннего каркаса используются пластины из дюралюминия, которые выгибаются по форме спины. В то же время между спиной и рюкзаком остается зазор. Удачное сочетание спинной седловины с подушечкой и поясного ремня с бедренными упрочненными крылышками позволяет перенести вес рюкзака в основном на тазобедренную часть тела, разгрузив плечи. Конструкция рюкзака позволяет подогнать несущую систему к индивидуальным особенностям фигуры человека, разной форме и объему переносимого груза за счет изменения расстояния между плечевыми и поясным ремнями (путем укорочения или удлинения спинной подвески). Два ремня, соединяющие плечевые лямки с верхом рюкзака, устраняют нежелательное отклонение рюкзака назад и отдаление его центра тяжести от спины.

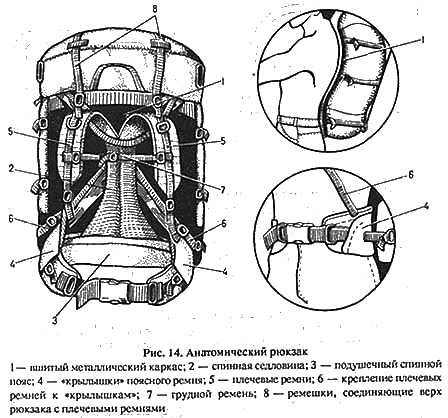

Анатомический модифицированный рюкзак, отличается от других рюкзаков этого же типа отсутствием каркасной жесткости. Его анатомичность достигается фигурной формой мягкой емкости, обеспечивающей прилегание почти по всей поверхности спины, в сочетании с опорным бедренным поясом и креплением плечевых ремней с учетом индивидуальных особенностей фигуры туриста.

Основную емкость рюкзака желательно шить из каландрированного лавсана, например ткани “Яхта”, или из технического капрона весом 150-220 г/м2, карманы и тубус – из плотного парашютного капрона, а дно – из непромокаемой ткани или плотного капрона.

Высота рюкзака не должна превышать 90-100, ширина – 45 (примерно ширина плеч), а толщина – 25 см. Рюкзак таких размеров вписывается в изгиб спины и устойчиво располагается на ней. Для удобства укладки вещей, особенно в зимних условиях, верхнюю часть рюкзака за счет увеличения размеров боковых стенок желательно сделать шире нижней. Размеры емкости по высоте можно уменьшать стягиванием тубуса, а по периметру – стяжками, которые можно размещать по бокам или на передней стенке.

Ремни и пояс должны удобно облегать плечи и бедра и не сминаться под тяжестью рюкзака. Наиболее удобна серповидная, а не прямая форма плечевых ремней. Важнейшая деталь анатомического модифицированного рюкзака – опорный бедренный пояс, расширенный с боков (больше загружаются бедра и снижается нагрузка на брюшной пресс). Боковые части пояса (закрылки) следует сделать более плотными, использовав, например, пластины пенополиэтилена, обшитые капроном. Пояс оканчивается пряжкой, которая должна быстро расстегиваться и легко регулировать длину пояса.

Клапан шьется трапециевидной формы, с продетой по периметру резинкой. На клапане можно сделать карман, закрывающийся с помощью молниевой застежки. Вместо карманов по бокам можно сделать два кармана на передней стенке.

Индивидуальная подгонка подвесной системы достигается правильным определением места пришивания плечевых ремней (расстояние от низа) и пояса.

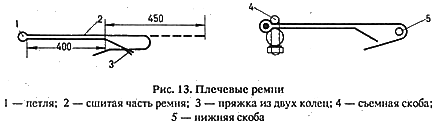

Особого внимания заслуживают различные варианты крепления плечевых ремней. Ремни крепятся: к нижней кромке рюкзака через кольца на поясе; непосредственно к поясу вблизи вертикальной линии бедра; также к поясу, но со смещением на 12-15 см вперед.

Преимущества второго и третьего способов заключаются главным образом в том, что при расстегнутом поясе увеличивается длина плечевых ремней: облегчается одевание и особенно экстренное сбрасывание рюкзака. Однако третий способ не лишен недостатка: такое крепление стягивает пояс и нагружает мышцы живота. Каждый турист должен сам выбрать тот способ, который больше всего ему подходит. Длина плечевых ремней регулируется с помощью пряжек при надетом рюкзаке и застегнутом поясе.

Пряжки к рюкзакам используются самые разнообразные. Рамочная пряжка состоит из сваренной в месте соединения прямоугольной проволочной рамки (1) и алюминиевой подвижной перемычки (2). К свободному концу рамки для удобства работы на морозе рекомендуется пришить ремешок длиной 5 см. Эта пряжка обычно применяется для толстых ремней.

Для тонких и средней толщины ремней предпочтительны пряжки с подвижной рамкой и трехщелевые.

Охотнее всего туристы используют пряжки, применяемые для крепления акваланга (рис. 17, г) и состоящие из пластины (1) и двухщелевого хвостика (2), с помощью которого регулируется длина ремня. Для удобства пользования ремень пропускается так же, как в трехщелевой пряжке.

Быстрое разъединение и регулировка длины ремня обеспечивается пряжкой, состоящей из двух пластинок (рис. 17, д), щели которых расположены так, что ремень легко затягивается и прочно удерживается в нужном положении.

Для клапана рюкзака рекомендуется сочетание любой пряжки с карабинчиком (рис. 17, е). К передней стенке рюкзака через определенные промежутки можно пришить несколько колец, к которым и пристегивают карабинчики, регулируя таким образом натяжение ремня.

Затягивать горловину рюкзака можно пряжкой, изображенной на рис. 17, ж. Она состоит из рамки и клина (деревянного, металлического или пластмассового).
Для изготовления пряжек обычно используются дюралюминий или титан толщиной 1-2 мм и стальная пружинная и мягкая проволока диаметром 2-3 мм.

Он предназначен для ребят старшего возраста, отправляющихся в многодневные пешие путешествия.

Было разработано несколько конструкций станковых рюкзаков. Об одной из них мы и рассказываем сегодня.

Конструкция предлагаемого станкового рюкзака относительно несложна, и для его изготовления нужны элементарные слесарные навыки и умение шить на швейной машине.

При укладке снаряжения в станковый рюкзак можно более рационально размещать груз, так как благодаря станку содержимое рюкзака не касается спины, и поэтому подклады-вать под спину мягкие вещи не обязательно. Распределение груза вдоль спины в виде плоского прямоугольника создает наименьшую нагрузку на мышцы спины и брюшного пресса.

Общий вид станкового рюкзака показан не рисунке 1. Рюкзак собирается из станка (1), матерчатого мешка (2), растянутого на раме П-образного кронштейна (3), поддерживающего верхнюю заднюю кромку матерчатого мешка, двух заплечных ремней (4) и двух поперечных ремней (5), которыми рюкзак ложится на спину.

Конструкция рамы рюкзака хорошо видна на рисунке 2. Она состоит из двух продольных и пяти поперечных труб, а также двух дюралевых прутков, параллельных продольным трубам. Изогнутые элементы конструкции (верхняя и нижняя поперечные трубы) придают раме необходимую жесткость при сдвиге в плоскости рамы. Три нижних поперечных трубы имеют небольшой (40-Т-45 мм) прогиб в направлении, перпендикулярном плоскости рамы (рис. 2, справа), благодаря чему спина туриста не касается труб рамы.

Наиболее подходящими для изготовления рамы яеляются тонкостенные дюралюминиевые трубы Д16-Т и Д1-6 0 18- 22 мм для продольных труб и 0 14-^-16 мм - для поперечных. Перед гибкой трубы необходимо плотно набить песком и заткнуть деревянными пробками. Места гибки нагрейте докрасна и, изогнув, сразу же охладите в веде для сохранения прочности материала.

Сочленения продольных труб с изогнутыми поперечными трубами показаны на рисунках 4а и 4б. В качестве заклепок может быть использована дюралюминиевая проволока 03+4 мм.

На рисунке 4в показан способ крепления мешка к раме рюкзака. Люверс 1, приклепанный к складке материала, образованной передней 2 и боковой 3 стенками мешка, надевается на штырь, выступающий из продольной трубы рамы. Затем через отверстие, имеющееся на конце этого штыря, сверху вниз продевается проволочный штифт 4, который не

дает люверсу 1 спадать вниз и удерживает мешок на раме.

Штыри, н которым крепятся серхнкй и нижний люверсы мешка, представляют собой алюминиевые заклепки 0 6 мм, на концах которых перпендикулярно оси просверлено отверстие диаметром, равным диаметру проволочного штифта 4. Длина заклепок-штырей выбирается в зависимости от толщины люверсов и диаметра продольных труб рамы. В качестве штифтов 4 может быть использована стальная проволока 0 3 мм и длиной 500 мм с загнутым с одной стороны под прямым углом концом.

Крепление средних люверсов мешка к раме и способ соединения поперечных труб рамы с продольными показан не рисунке 4г.

Внутрь поперечной трубы 5 вставлена выточенная из дюралюминия пробка, которая крепится к трубе 5 крепежным штифтом 3. Поперечная труба 5 вставляется в отверстие, просверленное в продольной тр/бе 4. Конец пробки поперечной трубы 5 образует штырь, на который надевается люверс 1, приклепанный к материалу мешка 2. Через отверстие, просверленное на конце штыря-пробки, продевается проволочный штифт 6, удерживающий люверс на раме.

На рисунке 3 дан общий вид матерчатого мешка.

Верхняя передняя кромка мешка крепится к раме двумя пришитыми брезентовыми петлями. Через заднюю верхнюю кромку продевается П-образный проволочный кронштейн, поддерживающий ее в положении, показанном на рисунке 1. Нижние загнутые концы кронштейна вставляются в соответствующие отверстия в раме рюкзака Кронштейн, так же как и продольные прутки рамы, изготавливается из дюралюминиевой проволоки 0 6 мм.

Выкройка мешка (дана без припуска на швы на рис. 5) рассчитана на ширину брезента - 85: 90 см.

Швы, соединяющие переднюю и боковые стенки рюкзака, образуют складку, к которой приклепываются люверсы.

Конструкция самодельного люверса показана на рисунке 6. Он состоит из двух латунных шайб 1 наружным 0 14-15 мм и медной или латунной трубки 2. Между шайбами 1 прокладывают материал 3 и развальцовывают трубку 2 с обеих сторон (рис. 6, 7).

Шить мешок и поперечные ремни (шириной 8-10 см, сложив при этом материал вдвое-втрое) лучше всего из тонкого прочного брезента

В данной конструкции может быть использован также любой имеющийся у вас готовый рюкзак больших размеров. Необходимо только пришить к нему полоску брезента с люверсами для крепления к раме и сшить новый (большой) клапан.

Детальную проработку и подгонку под свой рост конструкции рюкзака каждый юный турист может провести самостоятельно, изменяя длину заплечных ремней и перемещая поперечные ремни веерх и вниз по раме.

А. ЛЕВАНСВ Рис. Б. ЛИСЕНКОВА

Комфорт в рюкзаке

(Окончание. Начало см. на стр. 11.)

Габариты фонарика: высота - 68 глм, диаметр - 25 мм, вес с батарейкой - 38 г, без батарейни - 18 г.

СТУЛ ЬЧ И К-ТЕ Л ЕЖ КА

Стульчик-тележка московского туриста В. Строганова уже четыре сезона испытывался в походах и хорошо себя зарекомендовал.

Эту тележку трудно назвать тележкой. Она напоминает скорее мешок на колесах. И тем не менее для перевозки байдарки она незаменима. Для ее изготовления кадо иметь складной рыболовный стульчик, два колеса (лучше всего надувные от детского велосипеда), отрезок стальной трубки для оси, на которой крепятся шплинтами колеса, и две соединительные муфты, представляющие собой два сплюснутых отрезка дюралюминиевой трубии с отверстиями.

Чтобы транспортировать упанованную байдарку, вы вставляете П-образные трубки от рыболовного стульчика в сквозные брезентовые карманы, пришитые н чехлу байдарки. На трубни надеваете соединительные муфты с осью и

колесами. Зафиксируйте муфты на трубках шплинтами и перевозите байдарку.

При переброске из одного водоема в другой или при обносе порогов, тележка подвязывается под днищем байдарки, и ее спокойно, не разгружая полностью, с вещами можно перевозить. На такой тележке можно перевозить две трехместные байдарки «Салют» и мотор «Салют-2», укрепив его на оси. Для уменьшения опрокидывающего момента надо немного доработать конструкцию, увеличив базу тележки.

РЮНЗАК С ПОЛУЖЕСТКИМ КАРКАСОМ

Отправляясь в путешествие, турист в первую очередь позаботится о рюкзаке. Удобный, хорошо уложенный рюкзак избавит вас от многих неприятностей в пути. Сейчас наша промышленность выпускает несколько типов рюкзаков: охотничьи, детские, экспедиционные и т. д.

Как же быть туристу, впервые отправляющемуся в поход?

Турист из города Рубцовска В. Нужный предлагает модернизировать обычный охотничий рюкзак: сделать полу

жесткий каркас и полог-накидку (чехол) Для спального мешка.

ПОЛУЖЕСТКИЙ КАРКАС - дюралюминиевая трубка 0 22 мм, вшитая в Верхнюю часть задней стенки рюкзака, позволяет рюкзаку сохранять плоскую форму. Сделав прорези в рюкзаке, можно закрепить на каркасе лямки, которые несут основную нагрузку и часто отрываются у обычного рюкзака.

ПОЛОГ-НАКИДКА (ЧЕХОЛ) дает возможность менять объем рюкзака за Счет крепления спального мешка снару-жи. Верхняя часть полога-накидки пристегивается на пуговицах, нижняя закрепляется на ремешках, которые пришиваются к рюкзаку. Полог-накидку надо сшить из плотного, желательно непромокаемого материала.

Для изменения объема рюкзака служат и СТЯЖКИ-ТЕСЕМНИ, которые пришиваются внутри рюкзака: три слева и три справа. Стяжки делят внутреннюю полость рюкзака на три части - это позволяет правильно распределить вещи и продукты.

В боковых отделах рюнзана, полученных от стяжки, удобнее всего укладывать наиболее тяжелые предметы.

В походах выходного дня, когда вещей и продунтов немного и дополнительная емкость не нужна, этот рюкзак унладывается нан обычный охотничий.

Материал нашел и подготовил к публикации Григорий Лучанский

Источник: И. Хныкин. Станковый рюкзак. Ветер странствий. Альманах, выпуск 13. «Физкультура и спорт». Москва, 1978 г.

В последние годы за плечами у туристов все чаще можно видеть станковый рюкзак. Несколько моделей появилось в продаже, еще больше самодельных конструкций. Мнения и суждения о достоинствах или недостатках этих рюкзаков по сравнению с традиционными разноречивы. В периодической печати неоднократно помещались материалы о станковых рюкзаках, в основном описательного характера. Однако анализ конструкций, выявление их особенностей, какая-либо аргументированная рекомендация по станковым рюкзакам должного освещения пока не получали.

Публикуя в порядке обсуждения данный материал, редакция считает, что затронутая проблема достаточно злободневна и подробный разбор ее поможет туристам выбрать правильную позицию в оценке станкового рюкзака. Кроме того, обсуждение темы могло бы оказать существенную помощь и предприятиям, выпускающим эту продукцию, и авторам самоделок - в улучшении станкового рюкзака.

В арсенале любого туриста рюкзак – самый необходимый предмет снаряжения. Однако в конструкции рюкзака заключены противоречия между его целью (максимальная вместимость) и средством ее достижения (максимальное удобство при передаче нагрузки на плечи).

Многовековой опыт по переноске тяжестей за спиной подсказал, что наиболее рационально такое положение груза, когда его центр тяжести расположен ближе к спине в районе лопаток. При подобном положении центра тяжести рюкзака будет минимальным плечо опрокидывающего момента, а значит, и величина самого момента, вызываемого рюкзаком, и как следствие – меньше напряжение мышц, удерживающих рюкзак. Меньшим будет и угол вынужденного наклона человека с грузом за спиной – наклона, вызываемого необходимостью ввести суммарную равнодействующую весов человека и рюкзака в пределы площадки опоры (рис. 1).

Существующие инструкции рекомендуют обеспечивать нужное положение центра тяжести путем рационального размещения отдельных предметов внутри рюкзака. Однако эта работа сложная, требующая опыта, времени, «свободы маневра» (последнее в условиях тесной палатки, в непогоду становится проблемой), а результаты ее незначительны. Гораздо эффективнее в целях сохранения объема и вместимости придать рюкзаку определенную форму, уменьшив его толщину при одновременном увеличении высоты. В этом случае центр тяжести рюкзака располагается надлежащим образом (см. рис. 1).

К сожалению, рюкзак традиционной конструкции (мягкий мешок), даже в лучших своих образцах (абалаковский или яровский), плохо поддается «формованию» в нужных направлениях. Высота в большинстве случаев ограничена точкой крепления лямок, попытка нарастить рюкзак требует усиления узла крепления. Остается проблемой и рациональная укладка. Все эти противоречия успешнее разрешаются в станковых рюкзаках.

Одним из первых в нашей стране появился рюкзак с внутренним прутковым каркасом передней стенки (рюкзак системы С. Н. Парфенова). Но такие системы я бы не считал «станковыми»: хотя металлический каркасик, повторяющий форму передней стенки рюкзака, и «ужесточает» ее, она по-прежнему несет в себе недостатки обычного мягкого, ибо сохраняются его форма и размеры, а за счет каркасика увеличивается и вес. Поэтому подобные конструкции вызвали негативную реакцию туристов и надолго определили их отрицательное отношение к станковым рюкзакам вообще.

Условимся, что под «станковым рюкзаком» мы будем понимать такую систему для переноски груза за спиной, которая состоит из двух самостоятельных элементов: жесткого станка с лямками и опорным поясом и мягких емкостей для груза, крепящихся к станку. Эта система позволяет упростить процесс укладки и избежать неудобств от непосредственного давления содержимого рюкзака на спину. Укладка ускоряется и за счет «устойчивости» системы при ее загрузке. Вес рюкзака фиксируется станком и через пояс и лямки рационально распределяется на плечи и поясницу, вызывая минимальное мышечное напряжение.

Станковый рюкзак (рис. 2) позволяет уменьшить толщину емкостей до 200 мм и увеличить их высоту до 800 –1000 мм, что при оптимальной ширине 450 мм сохраняет полезный объем в 75– 90 дм 3 . Плечо опрокидывающего момента сводится к минимуму (100–120 мм). Это, на мой взгляд, главное и реально ощутимое достоинство станкового рюкзака. К сожалению, не во всех моделях это его свойство выявлено достаточно полно. Почти все станковые рюкзаки, и промышленного производства и самоделки, имеют суммарную высоту емкостей порядка 600 мм, зато толщину (в набитом состоянии) до 450 500 мм. Иными словами, основное достоинство системы используется плохо, что дискредитирует и саму идею.

Материал станка . В подавляющем большинстве конструкций станок выполнен из дюралюминиевых трубок. Оптимальным я бы считал диаметр 20–22 мм при толщине стенок 1–2 мм. Подобная трубка обеспечивает достаточную прочность и жесткость станка, удобство крепежа к ней емкостей и других деталей, «ухватистость» в руке. «Поставщиком» материала для самодельного станка может служить каркас старой кровати-раскладушки. Узлы и стыки элементов станка можно выполнить на накладках и трубчатых вставках с крепежом винтами МЗ. Отгибы надо брать готовыми из «колен» той же раскладушки.

Геометрия станка . Опыт многолетнего конструирования и эксплуатации станковых рюкзаков позволяет мне рекомендовать замкнутую систему, состоящую из двух прямых стоек, сходящихся кверху под небольшим углом и объединенных: сверху – общей вертикальной дугой, в средней части – горизонтальной, чуть вытянутой назад распоркой, к которой крепятся верхние концы лямок, и внизу – также общей горизонтальной дугой (возможен треугольный или П-образный элемент); эта часть служит своеобразной подставкой станку и поддерживает емкости снизу. В нижней части стойки стянуты матерчатым поясом шириной 200 – 250 мм, натяжение которого регулируется шнуровкой; поясом станок опирается на поясницу. В нижних отгибах стоек, в сквозных отверстиях, вдеты прямоугольные «колечки» из 1,5–2-миллиметровой стальной проволоки для крепления нижних концов лямок. Всякие добавочные распорки, вертикальные прутки между ними, лишние опорные пояса только усложняют и утяжеляют станок, а торчащие концы каркаса и распорки на уровне головы и шеи служат потенциальными источниками травм. А вот отсутствие верхней дуги на некоторых моделях исключает их подвеску и ограничивает удобство работы с рюкзаком.

В отличие от большинства существующих станков с параллельными стойками, рекомендуемое трапециевидное расположение стоек позволяет иметь на разных уровнях оптимальные расстояния между ними: внизу – 450–500 мм, что «держит» всю ширину емкости и не стесняет движений ног; у лопаток – 330–350 мм, что вместе с распоркой не дает емкостям «привалиться» к спине; на уровне головы – 250–270 мм, что вместе с дугой, располагаемой на 20–30 мм выше головы, исключает травмы при толчках и падениях. При изготовлении станка самим все размеры обязательно уточняются по конкретней фигуре. При промышленном производстве можно предложить освоить станки с изменяемой геометрией (хотя бы регулируемую по высоте среднюю распорку) или станки двух-трёх размеров. Вес станка-самоделки около 700 г. В заводских условиях реален станок (весом 400 – 500 г.

Лямки. Лямки из матерчатых «колбасок» с поролоновой набивкой легки, но при больших нагрузках могут вытягиваться жгутом и резать плечо, а при отрицательных температурах поролон теряет крутость. Войлочные 15 – 20 миллиметровые подкладки предпочтительнее, хотя и тяжелее. И те и другие гигроскопичны. На мой взгляд, лучшим материалом для лямок будет тканый (желательно из синтетики) ремень шириной 40–45 мм (например, от подвесной системы парашюта) с подшивкой тонкого (3–5 мм) войлока чуть большей ширины. Такая лямка хорошо передает нагрузку всей шириной, довольно прочная, в меру мягкая и хорошо шьется.

Оба верхних конца лямок пришивают к одной косынке (синтетика) шириной 150–200 мм и длиной, достаточной чтобы обернуть ею середину распорки станка и скрепить кнопками (турникетными) или шнуровкой. Нижние концы лямок более узкие и выполняются из капроновых лент (20–25 мм); они должны допускать регулировку их по длине (любым способом) и крепиться к колечкам нижних отгибов станка. «Съемность» лямок упрощает их изготовление и ремонт, допускает отдельное использование. Для удобства надевания рюкзака лямка (обычно правая) делается разъемной (колечко в верхней части и защелка-карабин в нижней).

Емкости. Для удобства размещения вещей емкость желательно разделить по высоте на две камеры. В существующих моделях это сделано путем выделения нижней, меньшей, части в самостоятельную камеру. Но при таком решении доступ в нижнюю камеру затруднен, пользоваться горизонтальной щелью, обрамленной зубчиками «молнии», неудобно, а вариант доступа через верхнюю камеру лишает смысла саму идею подобного разделения. Удобнее, по-моему, перенести линию раздела выше. Тогда верхняя (меньшая) камера может быть откидной (лучше всего назад) и служить своеобразным клапаном для нижней; при этом доступ в каждую их них прост и независим.

Каждая камера снабжена самостоятельной горловиной с завязками. Формование емкости обеспечивается, кроме всего, внутренними завязками в вертикальной осевой плоскости емкости, а также притягиванием емкостей к станку стропами. Желательны два боковых кармана (при большой высоте основной емкости карманов может быть и 4, по 2 с каждой стороны). Карманы и камера-клапан служат для предметов первой необходимости, что позволяет дольше не распаковывать основную емкость. Карманы, заходя по ширине за стойки каркаса, служат дополнительным упором от приваливания емкостей к спине. Клапаны карманов и откидная камера-клапан пристегиваются кнопками-турникетами или капроновыми молниями (что надежнее от проникания снега). Деление емкости на три части можно осуществить, приподняв основную двухкамерную емкость уже описанной конструкции выше по станку и поместив третью емкость в виде отдельного тючка в образовавшийся зазор между каркасом и основной емкостью.

Крепление емкостей к станку. Я бы рекомендовал «пришнуровку» основной емкости к станку капроновой лентой (стропой), обматывая ее спирально вокруг трубок.

В этих целях на стенке и дне емкости должны быть пристрочены «пунктирно» ленты, образующие петли. Такой способ допускает быструю замену крепежной ленты при ремонтах и полное отделение станка при необходимости его использования для переноса отдельных крупногабаритных грузов. Кроме того, шнуровка препятствует перемещению верхнего узла крепления лямок по распорке и опорного пояса вверх по трубкам станка.

В станковом рюкзаке, в отличие от мягкого, отпадает надобность в большой прочности ткани, ибо нагрузка рассредоточена по контуру емкости, следовательно, уменьшена по величине. Материалом емкости может служить легкая синтетическая ткань (парашютная, болонья). Для надежности швы емкости можно обшить лентой, образовав «силовой» каркас. Вес такой емкости можно снизить до 300 г, что частично компенсирует вес станка. Распространенное в существующих моделях крепление емкости шпильками через люверсы в отбортовке сложнее, а в кустарных условиях трудновыполнимо. Большая высота станка (до 1000 мм) позволяет при незначительных доработках закреплять снаружи такие «трудные» грузы, как пила, ледоруб, лыжи, ружье, а также крепить дополнительный груз сверх емкостей.

Станковый рюкзак обладает еще одним достоинством. Его конструкция, в отличие от обычных, представляет более широкое поле деятельности для модернизации. Существует возможность отработать новые его модели, в том числе и более узкого, целевого (по видам туризма) назначения, а также вносить в конструкцию другие улучшения, продиктованные вкусом и привычками авторов или другими конкретными задачами.

Станковый рюкзак, изготовленный своими руками с учетом настоящих рекомендаций, может оказаться доступным и предпочтительным для широких масс туристов, чего не скажешь о покупных моделях (не говоря уже об их конструктивных недостатках). Надо только не забывать, что эксплуатация станкового рюкзака имеет свою специфику, которая состоит в приобретении навыков по его использованию, учитывающих более высокое расположение центра тяжести и общую высоту каркаса, а этот процесс требует внимания, терпения и времени. Особенно это важно для лыжных путешествий, где отсутствие необходимых навыков может привести к частым падениям на спусках.

Из всего сказанного с известной уверенностью можно заключить, что станковый рюкзак рациональной конструкции правомерно рекомендовать для пешего, горного и лыжного туризма. Для других видов использовать станковый рюкзак надо с осторожность; по крайней мере, у автора для этого нет необходимой информации.

Немного о перспективах. В промышленном освоении возможная конструкция из полимерных материалов с армированием (литье, штамповка). Такая технология могла бы дать станок принципиально новой формы – в виде сплошной фигурной спинки, легко трансформирующейся в грузовые нарты-саночки (рис. 3). Конечно, это лишь идеи, и говорить о них правомерно лишь в доказательство возможностей, заложенных и до сих пор не раскрытых в этой системе.

В советские времена походный рюкзак своими руками шил почти каждый турист, ведь магазины были завалены мягкими абалаковскими или станковыми «Ермаками», новые модели мы видели только на фотографиях в журнале «Турист». Хотя, конечно, и пошив туристических рюкзаков был непростым делом, ведь в дефиците было все: от ткани до фурнитуры.

Но если у вас есть желание и свободный досуг, а в закромах припрятана подходящая ткань и фурнитура, то моя пошаговая инструкция о том, как сшить походный рюкзак на 90 литров (каркасный), поможет вам изготовить действительно полезное изделие.

Полезные статьи:

Походный рюкзак своими руками: материалы и фурнитура

Для того, чтобы сшить рюкзак туристический своими руками Вам понадобится:

Плотный капрон типа авизент или кордура – 3 кв. м или отрез 1,5*2 м
Тонкий капрон типа парашютного шелка или болоньи – 1 кв. м или отрез 1,5*0,70 м
Изолон (туристский коврик-пена) — 1 кв. м, толщиной 1 см
Стропа узкая, 25 мм – 7 м
Стропа широкая 45 мм – 2 м
Пряжка затягивающая – 14 шт.
Пряжка защелкивающаяся – 2 шт.
Пряжка защелкивающаяся, широкая на пояс – 1 шт.
Молния – 20 см, 1-3 шт. в зависимости от количества карманов
Молния – 30 см, 1 шт.
Тесьма для укрепления швов – 2 м, шириной 1-1,5 см
Веревка для тубуса – 1,30 м, диаметром 3 мм
Алюминиевая трубка – 2 шт., длина 70 см, диаметр 4 мм
или пластина – 2 шт., длина 70 см, ширина 2 см

Размеры на выкройке походного рюкзака указаны в сантиметрах, без учета припусков на швы. Если вы хотите сшить не 90 литровый, а 75 литровый рюкзак, то уменьшите все размеры «тела» рюкзака на 10 см, высоту спины рюкзака на 10 см, окружность тубуса на 20 см.

Как сшить рюкзак: раскрой основных элементов

Пошив туристического рюкзака начинается с раскроя его основных элементов. Не забудьте после раскроя подплавить края ткани зажигалкой, чтобы они не лохматились. Швы лучше прострочить капроновыми или лавсановыми нитками, зигзагом. Если машинка не шьет зигзагом, делайте две параллельные строчки.

Рис. 1. «Тело» рюкзака 75*80-85 с обозначенными местами под карманы, если они вам нужны (рекомендую только один – центральный). Внизу в углах сразу можно пришить стропы, длинной по 40 см и шириной по 25 мм, усилив их косынками из ткани.

Рис. а, б. Выкройка карманов, в них необходимо вшить молнию (место ее вшивания оставляем на ваше усмотрение, советуем определиться с этим заранее, перед тем как начать шить рюкзак туристический своими руками).

Рис. 2. Спина рюкзака – 75*30 с днищем 26*33 из плотного капрона. Днище можно пришить и отдельно, но лучше раскроить их одним полотнищем, что уменьшает количество швов.

Рис. 3. Плечевые лямки: две из плотного капрона, две — из тонкого. Такой же формы надо вырезать две заготовки из изолона (пены). Вторую лямку нужно выкроить в зеркальном отображении.

Сшейте вместе плотную и тонкую деталь, пристрочив их друг к другу по контуру. Выверните и вставьте во внутрь полосу из изолона. Сверху плотной стороны лямки пришейте стропу шириной 25 мм, пристрочив ее в 3-4 местах поперек. Стропа должна оканчиваться там же, где и лямка и завершаться затягивающей пряжкой.

Рис. 4. Клапан 32*26. Вырежьте и сшейте, пришив тонкую ткань (Рис. в), как бы сделав коробочку. Вшейте молнию 30 см, либо по шву, либо по центру широкой стенки, сделав прорезь. По углам пришейте 4 затягивающие пряжки.

Шьем походный рюкзак: изготовление спины

Теперь приступим к самому сложному в таком деле как сшить походный рюкзак – изготовлению спины.

Рис. 5. Возьмите раскроенную ранее спину рюкзака (Рис.2). Пришейте к ней 2 полосы шириной 2,5-4 см (тоннели для будущего каркаса — трубок или пластинок).

Под трубки подойдет стропа шириной 25 мм, под пластины – полоска плотного капрона. Пришейте 6 затягивающих пряжек как указано на Рис. 5, 4 стропы по 25 мм – по 2 вверху и внизу. По центру спины пристрочите петлю-ручку из стропы 25 мм на расстоянии 25 см от верхнего края.

Рис. 6. Готовые плечевые лямки пришить поверх петли-ручки. Если ваш рост 170-180 см — на расстоянии 50 см от нижнего края. Если выше – 55 см. Если ниже – 45 см. Если вы стараетесь не для себя, то перед тем как сшить рюкзак уточните этот параметр.

Рис. 8. Выкроите деталь из изолона и мягкого капрона. Сострочите их между собой.

Рис. 7. Нашейте деталь с Рис. 8 на спину рюкзака поверх лямок. Нижнюю часть детали (трапецию) пристрочите двумя строчками поперек спины, таким образом, чтобы между ними можно было вставить пояс.

Рис. 9. Пояс изготавливается также как плечевые лямки (Рис. 3) : сшиваются вместе плотная ткань, изолон, тонкая ткань. Поверх пристрочите широкую стропу (можно автомобильный ремень безопасности), пришейте с одной стороны защелкивающуюся широкую пряжку. К краям пояса пристрочите 2 дополнительные стропы шириной 25 мм, длиной по 40 см (они будут прикреплять пояс к «телу» рюкзака), по месту их «стыковки» с рюкзаком пришейте затяжные пряжки.

Рис. 10. Возьмите «тело» рюкзака (Рис.1) и нашейте на него стропы шириной 25 мм как показано на рисунке.

Детали Рис. 10 и Рис. 7 сшейте между собой в вывернутом виде – карманами и лямками вовнутрь, а швами наружу.

Усильте основные швы, пристрочив к ним тесьму.

Рис. 11. Выкроите тубус в виде трубы из мягкой ткани 30*110. Загните ткань с его широкой стороны, чтобы получилась кулиска и пристрочите. Ширина кулиски 1-2 см в зависимости от толщины веревки для утяжки тубуса, которую вы собираетесь в нее продеть.

Пришейте тубус к верху рюкзака. Выверните рюкзак. Вставьте в заранее пришитые полосы (Рис.5) алюминиевые пластины или трубки, нарезанные в размер перед тем, как сшить рюкзак. Пристегните клапан, вставьте пояс и заправьте в одну из его строп вторую часть пристегивающейся пряжки. Пристегните пояс тонкими стропами к рюкзаку.

Осмотрите рюкзак, если чего-то, по вашему мнению, не хватает – добавьте. Готово! Вам удалось успешно сшить походный рюкзак своими руками!

Возможно, вы усовершенствовав наши выкройки, сошьете более совершенный походный рюкзак своими руками.

Дмитрий Рюмкин специально для
