Как сделать датчик движения домашних условиях. Фотореле своими руками

Датчики света на сегодняшний день являются довольно распространенными. По своим конструктивным параметрам они сильно различаются. В первую очередь это связано с тем, что фотоэлементов имеется на рынке немало. При этом существует множество моделей с разными типами адаптеров. Однако чтобы более подробно разобраться в этом вопросе, следует изучить структуру данных устройств. Только после этого можно будет приступать непосредственно к сборке датчика для света.

Классическая схема устройства

Самая стандартная схема датчика для света включает в себя фотоэлемент. При этом адаптеры часто используются нелинейные. Однако линейные модификации также являются на сегодняшний день востребованными. Еще в схеме стандартного датчика света имеются конденсаторы различной емкости. Располагаться они могут в последовательном либо параллельном порядке. Непосредственно для ламп устанавливаются патроны разного диаметра. Системы платы чаще всего имеются многоканального типа.

Модель с магнитным фотоэлементом

С магнитным фотоэлементом датчик света (схема показана ниже) больше всего подходит для закрытых помещений. При этом на улице модель можно использовать только при плюсовой температуре. Для того чтобы собрать датчик света своими руками, лампу целесообразнее использовать на 5 В. При этом патрон можно отдельно для устройства приобрести в магазине. Следующим шагом необходимо заняться непосредственно установкой фотоэлемента.

Корпус для этих целей нужно использовать пластиковый. После установки фотоэлемента для передачи сигнала монтируется кардиодный проводник. Емкость данного элемента не должна превышать 3 пФ. В противном случае лампа накаливания может не выдержать большой нагрузки. Непосредственно подключение к сети 220 В осуществляется по первой фазе. Для этого необходимо замыкать только верхние контакты. Проводник в данном случае можно использовать с маркировкой РР20.

Применение широкополосных фотоэлементов

Собирается данного типа датчик света нелегко. В первую очередь необходимо найти хороший фотоэлемент. Для его установки потребуется прочный корпус. Дополнительно следует отметить, что он обязан быть герметичным, поскольку вышеуказанный фотоэлемент плохо переносит повышенную влажность. Использовать его при минусовых температурах также не рекомендуется. Однако в закрытых помещениях он способен сослужить хорошую службу. Конденсаторы для него чаще всего используются интегральные. По емкости они различаются. В данном случае многое зависит от выбранной лампы накаливания.

Если рассматривать вариант на 5 В, то конденсаторы в такой ситуации можно использовать на 15 пФ. При этом подключение датчика света к сети должно осуществляться через переходник. Для регулировки мощности устройства часто используются управленческие платы. На сегодняшний день большим спросом пользуются многоканальные модели. Для того чтобы подключить датчик включения света к сети 220 В, без вспомогательного адаптера не обойтись.

Датчик на дипольных резисторах

На дипольных резисторах датчик света для освещения является широко распространенным. Фотоэлементы у моделей устанавливаются в основном спектрального типа. Для улицы такой вариант подходит идеально. Использоваться он способен эффективно даже при температуре -20 градусов. При этом замыкание резисторов происходить не будет. В данном случае конденсатор потребуется для монтажа только один. Подбирать его необходимо открытого либо закрытого типа. Однако емкость конденсатора не должна превышать 5 пФ.

Усилители в таком устройстве применяются довольно редко. Гораздо лучше для управления устанавливать обычные контроллеры. Контактные системы для подключения подбираются однофазные. Однако в данной ситуации необходимо в первую очередь взглянуть на распределительный щит. Только после этого появится возможность определиться с переходником, чтобы лампочка не сгорела.

Датчик на волновых конденсаторах

Данного типа датчик света собрать можно, если приготовить магнитный фотоэлемент. Резисторы для модели больше всего подходят диодные, а емкость их обязана составлять не менее 30 пФ. По чувствительности датчики указанного типа существенно различаются. Усилители при этом устанавливаются средней мощности. Модуляторы для устройства подходят больше интегрального типа. В этом случае параметр чувствительности будет находиться на уровне 22 мк. Также следует отметить, что диффузор в данном случае можно подсоединить напрямую через блок питания.

Использование селективных конденсаторов

Данного типа датчик света отличается повышенной чувствительностью. Для улицы эти устройства не подходят. Однако многое зависит от типа фотоэлемента. Если рассматривать интегральные модификации, то они повышенной влажности не боятся. Также они являются нечувствительными к минусовой температуре, и в холод устройства использовать можно. Резисторы чаще всего устанавливаются открытого типа.

При этом управленческие платы подходят самые разнообразные. Для того чтобы самостоятельно собрать модель, переходники целесообразнее подбирать со вспомогательными адаптерами. Подключение датчика света осуществляется через первую фазу. При этом контакты необходимо крепить в первую очередь сверху. Для того чтобы проверить заземление, нужно воспользоваться тестером.

Сверхчувствительные датчики для света

Сверхчувствительный датчик включения света для закрытых помещений подходит хорошо. Чаще всего модели устанавливают в офисных зданиях. Таким образом, на электричестве можно сэкономить довольно много. Для того чтобы самостоятельно сложить сверхчувствительную модификацию, фотоэлемент лучше приобрести магнитного типа. Резисторы целесообразнее подбирать с высоким параметром проводимости.

В данном случае переходник можно использовать самый простой. При этом усилители, как правило, не применяются. Для подключения датчика потребуется вспомогательный адаптер. Как правило, он используется на два контакта. Чтобы сбои в системе происходили как можно реже, многие специалисты рекомендуют использовать модули сопротивления. Найти их в магазине, как правило, можно с пометкой 10 Ом.

Модификации с пониженной чувствительностью

Данного типа датчик света специально создан для использования в суровых погодных условиях. В среднем модели способны выдерживать температуру до -20 градусов. Фотоэлементы у них устанавливаются исключительно интегральные. Отличаются они тем, что повышенной влажности практически не боятся. При этом небольшие механические повреждения способны выдерживать.

Про магнитные аналоги такого не скажешь. Для того чтобы самостоятельно собрать датчик света (уличный), потребуется высокоемкостный конденсатор. Дополнительно для стабильной работы применяются маломощные резисторы. Контроллеры для датчика устанавливать можно самые разнообразные.

Модификации с мембранным усилителем

Собрать датчик с мембранным усилителем можно довольно просто. Если рассматривать самую простую модификацию, то лампу целесообразнее подбирать на 5 В. При этом патрон в диаметре должен составлять 4.5 см. После закрепления фотоэлемента необходимо зафиксировать резистор. Если рассматривать модель без управленческой платы, то усилитель должен устанавливаться возле выходного переключателя. При этом соединение обязано осуществляться через переходник с изоляцией.

Если рассматривать модель с управленческой платой, то в первую очередь важно припаять к фотоэлементу вспомогательный адаптер при помощи паяльной лампы. Только после этого к системе подсоединяется переключатель с контактами. Проводники в данном случае нужно вывести на сторону и изолировать, чтобы исключить случаи коротких замыканий.

— одним из самых простых датчиков движения является концевой выключатель вмонтированный проем двери. Так же и принцип его работы не сложный — срабатывает, когда дверь открывается или закрывается. Довольно простенькая схема используется в холодильнике, в домашнем баре, которая при открывании двери включает освещение. Эту конструкцию можно применить в подсобном помещении, в прихожей квартиры, на входной двери подъезда. По этой аналогии можно изготовить «дежурку» выполненную на светодиодах, используя такой «концевик» либо сигнализацию, которая будет предупреждать при срабатывании.

Именно такие приборы, состоящие из электромеханического устройства геркона и магнита сейчас устанавливают в помещениях находящихся под охраной. Тем не менее это устройство имеет свое слабое звено — узко направленное применение. Если потребуется контролировать большие внешние территории, крупные помещения, то от них пользы не будет никакой. Что касается проходов открытого типа, то для них существуют приборы способные реагировать на любые изменения вокруг. В число таких датчиков входят фотореле, емкостные датчики, тепловые извещатели, а также акустическое реле.

Для контроля перемещения на определенном пространстве применяются датчики присутствия для включения света не только промышленного производства, но и изготовленные собственноручно. Широко используются фото приборы, устройства оценки эхо-сигналов, звуковые сигнализаторы. Они отлично справляются с работой оповещения при движении объекта в радиусе действия приборов. Принципиальная основа функционирования таких приборов заключается в создании импульсного сигнала и его фиксирование в момент отражения от предмета. В момент поступления импульса в такую область контроля, меняются свойства отражающего сигнала, и обнаружитель создает управляющий сигнал в выходной цепи.

Ниже показана принципиальная схема функционирования светочувствительного автомата и акустического реле:

Двери открывающиеся в автоматизированном режиме, акустические сигнализаторы, караульная спец сигнализация, и многая другая техника, точно фиксирующая позицию предмета.

В частности, примечательно было бы оборудовать датчиком присутствия ваше зеркало с эффектом светодиодной подсветки. Подключение иллюминации будет выполняться только в то время, когда вы приблизитесь к зеркалу. Кстати, такую схему можно собрать собственными руками в домашних условиях.

Принципиальные схемы устройств

Микроволновый прибор

Одним из самых востребованных сигнализаторов считаются датчики присутствия для включения света , прекрасно подходят для наблюдения за открытым пространством. Для этих же целей существует еще не менее эффективное устройство — емкостной датчик. Особенность действия этого прибора состоит в определении коэффициента трансформации радиоволн. Наверное многие из вас когда-либо подмечали в действии такой эффект. В момент приближения к включенному радиоприемнику появляется фоновый шум и он начинает уходить с настроенной волны. Если есть желание повторить схему датчика движения работающего по микроволновому принципу, то абзац размещенный ниже это для вас. Основой такого волнового уловителя является генератор сверхвысокочастотных колебаний и специализированная антенна.

Ниже описан метод изготовления датчика движения микроволнового типа с рабочей принципиальной схемой, в создании которой нет ничего сложного. Полевой транзистор КП306 VT1 выполняет роль генератора высоких частот, а также выполняет функции радиоприёмника. Выпрямительный диод VD1 используется для детектирования сигнала, направляя напряжение смещения на базовый переход транзистора VT2. Специфика трансформатора Т1 предусматривает работу каждой из обмоток на разных частотах.

В исходном положении, при котором на антенну нет внешнего влияния емкости, размах амплитуды симметрично уравновешиваются и на диоде VD1 отсутствует напряжение. Когда меняется частота, тогда происходит сложение амплитуд и диод выполняет их преобразование, в это время переходы транзистора VT2 переходят в открытое состояние. Для быстрого сравнивания значений двух сигналов друг с другом, в схеме предусмотрен компаратор, собранный на тиристоре VS1. Его основное назначение — управлять реле, рассчитанного на напряжение питания 12v.

Далее также показана проверенная схема реле присутствия, реализованная на недорогих электронных элементах. На ее основе можно собственноручно изготовить качественный волновой уловитель движения. А возможно кто-то найдет ему другое применение или просто использует для знакомства с прибором.

Тепловой датчик присутствия

Пироэлектрический инфракрасный сенсор движения входит в разряд самых распространенных тепловых датчиков применяемых в различных отраслях хозяйства. Его популярность обусловлено доступностью комплектующих, простотой изготовления и настройки, гарантированно широким диапазоном температурной составляющей.

Немало таких готовых приборов имеются в продаже. В основном такие сенсоры устанавливаются в светильники, приборы сигнализации и ряд других контроллеров. Тем не менее, доступная для изготовления схема в домашних условиях показана ниже:

Специализированный тепловой уловитель В1 и фотоэлемент VD1 образовывают комплекс автоматического управления световым излучением. Прибор сразу включается в работу как только начинает темнеть. За настройку параметра внешней освещенности отвечает подстроечный резистор R2. Сенсор срабатывает, как только движущий объект попадает в зону действия датчика. Контроль за временем действия прибора выполняется за счет интегрированного таймера, установка значений выставляется переменным резистором R5.

Датчики движения – невероятно удобная вещь, которая позволяет управлять светом в комнате или контролировать открытие и закрытие дверей, а также может оповестить вас о нежелательных гостях. В этой статье мы расскажем, как сделать датчик движения своими руками в домашних условиях и рассмотрим сферу возможного применения данных устройств.

Кратко о датчиках

Один из самых простых видов датчиков — концевой выключатель или самовозвратная кнопка (без фиксации).

Она устанавливается у двери и реагирует на ее открытие и закрытие. С помощью нехитрой схемы данный аппарат включает свет в холодильнике. Ей можно оснастить кладовку или тамбур прихожей, дверь в подъезде, дежурную светодиодную подсветку, использовать данный выключатель как сигнализацию, которая оповестит об открытии или закрытии двери. Недостатками конструкции могут являться сложности в установке, и порой непрезентабельный внешний вид.

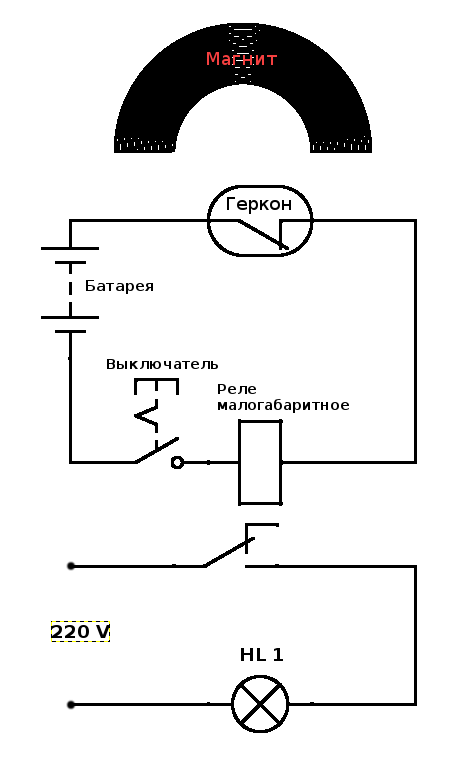

Аппараты, на основе и магнита, можно заметить на дверях и окнах охраняемых объектов. Их принцип работы очень похож на работу кнопки. Геркон может размыкать или соединять контакты при поднесении к нему обычного магнита. Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Такая конструкция аккуратно выглядит и используется чаще, чем обычная кнопка. Недостаток устройств в узко специализированном применении. Для контроля открытых территорий, площадей, проходов они не годны.

Для открытых проходов существуют устройства, реагирующие на изменения в окружающей среде. К ним относятся фотореле, емкостные (датчики поля), тепловые (PIR), звуковые реле. Для фиксации пересечения определенного участка, контроля препятствия, наличия движения какого-либо объекта в зоне перекрытия, используют фото или звуковые эхо устройства.

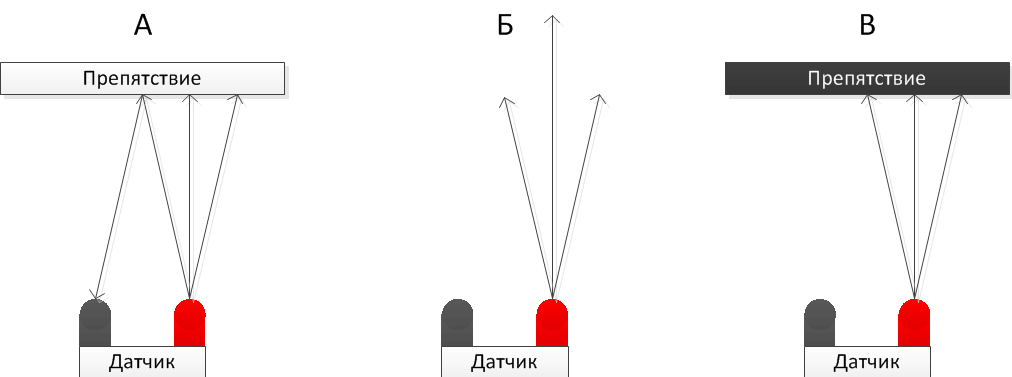

Принцип работы таких датчиков основан на формировании импульса и его фиксации после отражения от объекта. При попадании в такую зону предмета, изменяется характеристика отраженного сигнала, и детектор формирует сигнал управления на выходе.

Для наглядности представлена принципиальная схема работы фотореле и звукового реле:

В качестве передающего устройства в оптических датчиках используются инфракрасные светодиоды, а в качестве приемника – фототранзисторы. Звуковые датчики работают в ультразвуковом диапазоне, поэтому их работа для нашего уха кажется бесшумной, однако каждый из них содержит маленький излучатель и улавливатель.

К примеру, замечательно снабдить детектором движения зеркало с подсветкой. Включение освещения будет происходить только в тот момент, когда человек будет находиться непосредственно возле него. Не желаете сделать такую самостоятельно?

Схемы сборки

Микроволновый

Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле. Принцип действия данного устройства заключается в измерении величины поглощения радиоволн. Каждый наблюдал или был участником этого эффекта, когда, приближаясь к работающему радиоприемнику, частота на которой он работает, сбивалась и появлялись помехи.

Поговорим о том, как сделать датчик движения микроволнового типа. Сердцем данного детектора является радио микроволновой генератор и специальная антенна.

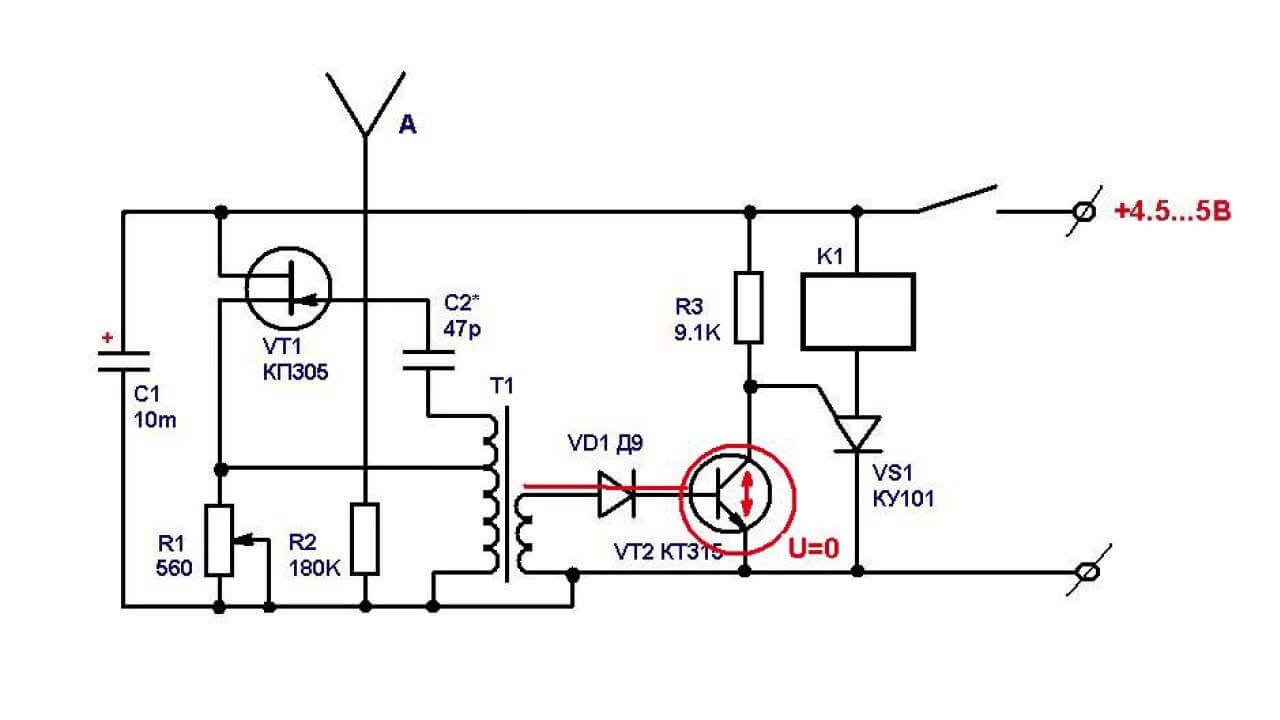

На данной принципиальной схеме представлен простой способ сделать микроволновый датчик движения. Транзистор VT1 является высокочастотным генератором и по совместительству радио приемником. Детекторный диод выпрямляет напряжение, подавая смещение на базу транзистора VT2. Обмотки трансформатора Т1 настроены на разную частоту. В начальном состоянии, когда на антенну не воздействует внешняя емкость, амплитуды сигналов взаимно компенсируются и на детекторе VD1 нет напряжения.При изменении частоты, их амплитуды складываются и детектируются диодом. Транзистор VT2 начинает открываться. В качестве компаратора для четкой отработки состояний «включено» и «выключено», используется тиристор VS1, который управляет силовым реле на 12 Вольт.

Ниже предоставлена действенная схема реле присутствия на доступных компонентах, которая поможет собрать детектор движения своими руками или просто пригодится для ознакомления с устройством.

Тепловой

Тепловой ДД (PIR) самый распространенный сенсорный аппарат в хозяйственном секторе. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы.

Готовый аппарат можно купить в любом магазине электротоваров. Часто этим сенсором снабжаются светильники, устройства сигнализации и прочие контроллеры. Однако сейчас мы расскажем, как сделать тепловой датчик движения в домашних условиях. Простая схема для повторения выглядит следующим образом:

Специальный тепловой датчик В1 и фото элемент VD1 составляют автоматизированный комплекс управления освещением. Устройство начинает работать только после наступления сумерек, порог срабатывания можно выставить резистором R2. Датчик подключает нагрузку при попадании перемещающегося человека в зону контроля. Время встроенного таймера для отключения можно выставить регулятором R5.

Самоделка из модуля для Arduino

Недорогой сенсор можно сделать из специальных готовых плат для радио конструктора. Так можно получить довольно миниатюрное устройство. Для сборки нам понадобятся модуль датчика движения для микроконтроллеров Arduino и модуль одноканального реле.

На каждой плате распаян разъем из трех штырьков, VCC +5 вольт, GND -5 вольт, OUT выход на детекторе и IN вход на плате реле. Для того, чтобы сделать устройство своими руками, необходимо с источника питания подать на платы 5 Вольт (плюс и минус), например, от зарядки для телефонов, а out и in соединить вместе. Соединения можно проводить с помощью разъемов, но надежнее будет все спаять. Можно руководствоваться схемой ниже. Миниатюрный транзистор, как правило, уже встроен в модуль реле, поэтому дополнительно его ставить не нужно.

При перемещении человека модуль подает сигнал на реле, и оно открывается. Обратите внимание, что есть реле высокого и низкого уровня. Его необходимо подбирать исходя из того, какой сигнал выдает датчик на выходе. Готовый детектор можно поместить в корпус и замаскировать в нужном месте. Дополнительно рекомендуем просмотреть видео, в которых наглядно демонстрируются инструкции по сборке самодельных датчиков движения в домашних условиях. Если у вас останутся какие-либо вопросы, вы всегда можете задать их в комментариях.

Одним из основных элементов автоматики в уличном освещении, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле. Назначение данного аппарата - автоматическое подключение полезной нагрузки, при наступлении темного времени суток, без участия человека. Это устройство также получило огромную популярность благодаря своей дешевизне, доступности и простоте подключения. В данной статье мы подробно разберем принцип работы сумеречного выключателя и нюансы его подключения, а также расскажем, как сделать фотореле своими руками. Это не отнимет много времени и сил, зато вам будет приятно пользоваться самостоятельно собранным устройством.

Конструкция реле

Основным элементом реле является фотодатчик, в схемах могут применяться , диоды, транзисторы, фотоэлектрические элементы. При изменении освещенности на фотоэлементе соответственно изменяются и его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжения на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, коммутирующего нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.

Почти все покупные элементы собраны по схожему принципу и имеют два входа и два выхода. На вход подается сетевое напряжение 220 Вольт, которое, в зависимости от установленных параметров, появляется и на выходе. Иногда фотореле имеет всего 3 провода. Тогда ноль – общий, на один провод подается фаза, и при нужной освещенности она соединяется с оставшимся проводом.

При необходимо ознакомится с инструкцией, обратить особое внимание на максимальную мощность подключаемой нагрузки, тип ламп освещения (накаливания, газоразрядные, светодиодные лампочки). Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с некоторыми видами из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить оборудование.

Давайте рассмотрим несколько схем для самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберем, как сделать симисторный ночник с фотоэлементом.

Инструкция по сборке

Это самая элементарная схема фотореле из нескольких деталей: симистора Quadrac Q60, опорного резистора R1, и фото элемента ФСК:

При отсутствии света симисторный ключ открывается полностью и лампа в ночнике светит в полный накал. При увеличении освещенности в помещении происходит смещение напряжения на управляющем контакте и меняется яркость светильника, вплоть до полного затухания лампочки.

Обратите внимание, что в схеме присутствует опасное для жизни напряжение. Подключать и тестировать ее необходимо с особой аккуратностью. А готовое устройство обязательно должно быть в диэлектрическом корпусе.

Следующая схема с релейным выходом:

Транзистор VT1 усиливает сигнал с делителя напряжения, который состоит из фоторезистора PR1 и резистора R1. VT2 управляет электромагнитным реле К1, которое может иметь как нормально разомкнутые, так и нормально замкнутые контакты, в зависимости от назначения. Диод VD1 шунтирует импульсы напряжения во время отключения катушки, защищая транзисторы от выхода из строя из-за бросков обратного напряжения. Рассмотрев данную схему, можно обнаружить, что ее часть (выделенная красным) по функционалу близка к готовым сборкам релейного модуля для ардуино.

Слегка переделав схему и дополнив ее одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя - самодельное фотореле на транзисторе. При освещении солнечного элемента PR1, транзистор VT1 открывается и подает сигнал на выходной релейный модуль, который переключает свои контакты, управляя полезной нагрузкой.

При вождении автомобиля в темное время суток возникает необходимость хорошего освещения дороги на достаточно длинную дистанцию. Но если по встречной полосе едет автомобиль с включенными фарами, то он ослепляет водителя встречного направления.

Этот эффект ослепления является одной из главных проблем езды в темное время. Для того чтобы избежать ослепления лампочки фар имеют две нити накала, причем вторая расположена так, чтобы свет распространялся вниз и в сторону от уровня глаз водителя встречного автомобиля. На практике, обычно водитель вручную переключает дальний и ближний свет механическим переключателем. Однако это очень неудобно для водителя, особенно в часы пик.

Наш проект “Адаптивная система освещения для автомобилей”(АСО) это умное решение для безопасного и удобного ночного вождения без интенсивного ослепляющего эффекта.

Адаптивная система не требует ручного переключения “ближний/дальний” при приближении встречного автомобиля. Система сама определяет есть ли свет от встречного автомобиля и переключает на ближний свет, а затем, после прохождения мимо, снова на дальний. Пользователь может настроить чувствительность системы.

Отличительные особенности системы

• Питание от 12 В аккумуляторной батареи автомобиля, с пренебрежительно малым потреблением в ждущем режиме.
• Надежный и защищенный от атмосферных явлений модуль оптического датчика (фотоэлемент CDS).
• Независимый регулируемый контроль, для установки параметра“чувствительность определения света”, чтобы избежать ложных срабатываний, вызванных влиянием других источников света, таких как уличные фонари.
• Дополнительный селекторный выключатель для “ режима автоматической сигнализации”(ASM). В этом режиме фары переходят в пульсирующий режим, т.е. ритмично переключают ближний свет на дальний и наоборот (аналогично тому как водители сигналят светом друг другу).
• “Режим энергосбережения”- Если схема находится в активном режиме, по умолчанию, фары автоматически выключаются при въезде на хорошо освещенную территорию.

Эффект Трокслера

Исследования д-ра Алана Льюиса, который работает в колледже оптометрии при государственном университете в Биг Рапидс, штат Мичиган, обнаружил, что во время ночного вождения, свет от фар транспортных средств, может стать причиной ослепления.

Даже после окончания воздействия яркого света на сетчатке глаза остается его изображение, что создает слепое пятно. Это явление, известное как эффекта Трокслера, увеличивает время реакции водителя до 1,4 секунды.

Это означает, что, при скорости 60 миль в час (примерно 96.5км/час), водитель проедет 123 фута (37.5 м), прежде чем среагирует на опасность. В обычной ситуации время реакции на изменения в условиях вождения равно 0,5 сек, а расстояние, пройденное до торможения, составляет 41 фут (12.5 м), при той же скорости движения!

Функциональная блок-схема

Схема электрических соединений до переделки

Схема электрических соединений при подключении АСО

Принципиальная электрическая схема

Перечень компонентов

• Микросхема: NE555 – 1
• 8-ми контактная панелька для МС – 1
• Транзистор: BC547 – 1
• Диод: 1N4007 – 2
• Резисторы: 100кОм подстроечный – 1; 47кОм 0.25 Вт – 1; 22кОм 0.25 Вт – 1; 10кОм 0.25Вт– 1; 1кОм 0.25 Вт – 2
• Конденсаторы: 10мкФ/25В – 1; 100мкФ/25В – 1
• Светодиоды: 5мм красный и зеленый – 2
• LDR: фотоэлемент 20мм капсульного типа – 1
• Реле: 12В постоянного тока – 1
• Выключатель: переключатель со средней точкой (SPST)– 2

Работа схемы

Схема построена на популярной микросхеме NE555 (IC1). Здесь IC1 включена по схеме автоколебательного мультивибратора запускаемого по триггерному входу (вывод2). Мультивибратор работает на частоте примерно 1.5 Гц (рабочий цикл 75%), которая определяется величиной компонентов R1,R 3и C1. Схема питается от 12В аккумулятора автомобиля.

• В положении ВКЛ. переключателя S1 напряжение 12В поступает на схему через диод защиты от переполюсовки 1N4007 (D1). Конденсатор C3 (100мкФ/25В) буферный, для повышения стабильности схемы. При отсутствии света, датчик освещенности, состоящий из фотоэлемента (LDR), подстроечного резистора (Р1) и транзистора (Т1) запрещает работу мультивибратора (вывод 4 “сброс”). При этом на выходе IC1 (вывод3) “низкий” уровень сигнала и 12В реле (RL1) не срабатывает. Это состояние идицируется первым светодиодом (LED1). Поскольку нить накала дальнего света фар подключена к “+” через нормально замкнутые контакты реле, то в этом режиме они включены на дальний свет.

• Когда на датчик освещенности попадает яркий свет, мультивибратор запускается и “высокий” уровень сигнала втягивает реле. Контакты реле переключают фары на ближний свет, до тех пор пока не изменится состояние датчика освещенности. Это состояние идицируется вторым светодиодом (LED2). Переключателем S2 задается режим автоматической сигнализации (ASM). В положении ВКЛ выводы 2 и 6 IC1 соединяются с “землей” и, следовательно, автоколебательный режим мультивибратора отключен. При S2 в положении ВЫКЛ функция ASM включается и начинается быстрое переключение ближний/дальний, пока на датчик освещенности попадает яркий свет от встречного автомобиля.

Примечание

• Контакты реле RL1 можно соединить параллельно штатным контактам селекторного переключателя ближний/дальний. Также возможна подача +12В на нити накала ближнего и дальнего света через контакты реле.
• Рекомендуется использовать один 20мм датчик, закрепленный в соответствующей позиции в передней части автомобиля.
