Стоимость нового шуруповерта примерно на 70% состоит из стоимости аккумулятора к нему. Поэтому не удивительно, когда столкнувшись с выходом из строя аккумулятора, мы задаем себе вопрос - что дальше? Покупать новый аккумулятор или шуруповерт, а может, есть возможность произвести ремонт аккумулятора шуруповерта своими руками и продолжить работу уже привычным инструментом?

В данной статье, которую условно разделим на три части, мы рассмотрим: виды аккумуляторов, которые применяют в шуруповертах (ч.1), их возможные причины выхода из строя (ч.2) и доступные способы ремонта (ч.3).

Аккумулятор шуруповерта: конструкция и виды

Следует заметить, что независимо от марки шуруповерта и страны производителя аккумуляторы имеют идентичное строение. Собранный аккумуляторный блок имеет такой вид.

Если мы его разберем, то увидим, что он собран из небольших элементов, которые собраны последовательно. А из школьного курса физики мы знаем, что элементы, имеющие последовательное соединение, слаживают свои потенциалы.

Примечание. Сумма каждого элемента питания и дает нам итоговое напряжение на контактах аккумуляторной батареи.

Наборные части или «банки», как правило, имеют стандартный размер и напряжение, отличаются они только емкостью. Емкость аккумулятора измеряется в А/ч и указывается на элементе (изображено ниже).

Для компоновки аккумуляторов шуруповертов применяют следующие виды элементов:

• никель - кадмиевые (Ni - Cd)батареи, с номинальным напряжением на «банках» 1,2V;
• никель-металл-гидридный (Ni-MH), напряжение на элементах - 1,2V;
• литий-ионный (Li-Ion), с напряжением - 3,6V.

Рассмотрим более подробно достоинства и недостатки каждого вида.

• Самый распространённый вид ввиду низкой стоимости;
• Не страшны низкие температуры, например как Li-Ion батареям;
• Хранится в разряженном состоянии, при этом сохраняет свои характеристики.

• Производится только в странах «третьего мира», ввиду токсичности при производстве;
• Эффект памяти;
• Саморазряд;
• Маленькая емкость;
• Малое количество циклов заряд/разряд, значит, долго не «живут» при интенсивном использовании.

• Экологически чистое производство, есть возможность приобрести высококачественный фирменный аккумулятор;
• Низкий эффект памяти;
• Низкий саморазряд;
• Большая емкость, в сравнении с Ni - Cd;
• Большее количество циклов заряд/разряд.

• Цена;
• Теряет часть характеристик при длительном хранении в разряженном состоянии;
• При низких температурах долго не «живет».

• Нет эффекта памяти;
• Почти отсутствует саморазряд;
• Высокая емкость аккумулятора;
• Количество циклов заряд/разряд в разы больше, нежели у предыдущих типов аккумуляторов;
• Для набора необходимого напряжения необходимо меньшее количество «банок», что существенно уменьшает вес и габариты аккумулятора.

• Высокая цена, почти в 3 раза в сравнении с никель - кадмиевым;
• Через три года происходит существенная потеря емкости, т.к. Li разлагается.

С элементами мы познакомились, перейдем к остальным элементам аккумуляторного блока шуруповерта. Разборка блока, например, для ремонта аккумулятора шуруповерта Hitachi (изображен ниже), очень проста - откручиваем шурупы по периметру и разъединяем корпус.

Корпус имеет четыре контакта:

• Два силовые, «+» и «-» , для заряда/разряда;
• Верхний управляющий, он включен через термодатчик (термистор). Термистор необходим для защиты батарей, он отключает или ограничивает ток заряда при превышении определенной температуры элементов (как правило, в диапазоне 50 - 600С). Нагрев происходит по причине больших токов при форсированном заряде, так называемая «быстрая» зарядка;
• Так называемый «сервисный» контакт, который включен через сопротивление 9Ком. Он используется для сложных зарядных станций, которые выравнивают заряд на всех элементах аккумулятора. В быту такие станции ни к чему, ввиду их высокой стоимости.

Вот собственно и вся конструкция аккумулятора. Ниже приведено видео, о том, как разобрать блок.

Определение неисправности

С назначением элементов конструкции аккумулятора разобрались, теперь рассмотрим, как определить неисправность, это ч.2 ремонта аккумулятора шуруповерта. Сразу заметим, что все элементы разом выйти из строя не могут, а поскольку цепь у нас последовательная, при выходе одного элемента - не работает вся цепь. Значит, наша задача определить, где у нас в цепи самое слабое звено.

​

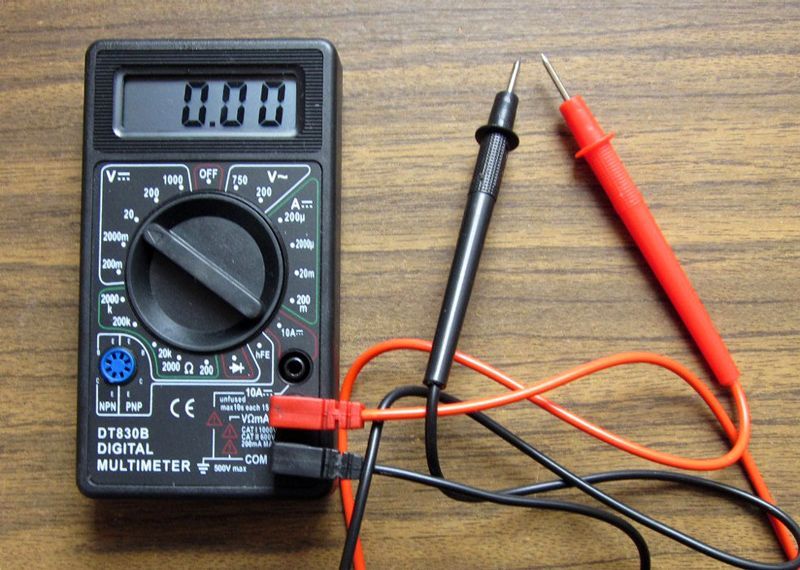

Для этого нам будет необходим мультиметр, и для второго способа поиска неисправности лампа на 12В, если Ваш аккумулятор на шуруповерт тоже 12 вольтовой. Порядок действий следующий:

Ставим аккумулятор на зарядку, ждем сигнала о полном заряде.

Разбираем корпус и меряем на каждой банке аккумулятора. Для Ni - Cd у нас должно быть 1,2 - 1,4В, в литиевых - 3,6/3,8В.

Отмечайте все «банки», в которых напряжение меньше номинального. Например, у большинства элементов Ni - Cd напряжение 1,3В, а на одной или нескольких - 1,2/1,1В.

Собираем аккумулятор и работаем до заметной потери мощности.

Снимаем, разбираем и меряем падение напряжения на «банках» аккумулятора. На отмеченных элементах «проседание» напряжения будет больше чем на других. Например, на них уже не 1,2В, а 1,0В или еще ниже.

Примечание. Разница между элементами в аккумуляторной батарее в 0,5 - 0,7В считается существенной, это означает, что элемент приходит в негодность.

Таким образом, мы нашли кандидаты на «реанимацию» или «ампутацию» и замену на новые элементы.

Если Ваш шуруповерт работает от напряжения 12 или 13В можно произвести поиск более простым методом. Полностью заряженный аккумулятор разбираем и к контактам «+» и «-» подключаем 12 вольтовою лампу. Лампа будет нагрузкой, и будет разряжать аккумулятор. Далее проводим замеры на элементах батареи, там, где сильнее всего падение напряжения, там и слабое звено.

Есть и другие способы, вместо лампы можно подобрать сопротивление, но для этого уже необходимы азы электротехники, да и сомнительно что бы резистор с необходимым сопротивлением был под рукой.

Другие неисправности очень редко встречаются. Например, потеря контакта в местах пайки батарей или силовых контактах блока, выход из строя термистора. Эта проблемма больше присуща подделкам. В виду редкости, заострять внимание не будем, ограничимся элементами батареи.

С «проблемными» элементами разобрались, необходимо ремонтировать. Как отремонтировать аккумулятор шуруповерта? Вообще для ремонта доступно 2 способа, если так можно выразиться. Это восстановление и замена элементов, которые пришли в негодность.

Можно ли «реанимировать» элементы и как?

Приступим к ч.3 ремонта аккумулятора шуруповерта и сразу оговоримся, что понятие «реанимация» для литий - ионных батарей не применима. Эффекта памяти в них нет, скорее всего, произошло разложение лития, а с этим уже ничего не поделаешь. В таких аккумуляторах необходимо выяснить, в чем причина неисправности: сам элемент или схема управления. Здесь два варианта:

• меняем схему управления от другой, но аналогичной нашей, батареи, если помогло - находим замену и меняем;
• подать 4V на элемент с током примерно в 200мА, для этого необходимо регулируемое зарядное устройство. Если напряжение на элементе растет до 3,6V - элемент исправен, проблема в других элементах, либо в схеме управления.

Восстановительный ремонт аккумулятора шуруповерта доступен преимущественно для Ni - Cd батарей, но они, как правило, и самые распространённые в бытовых шуруповертах.

Итак, как реанимировать аккумулятор шуруповерта? Существует два вида «реанимации» для этих видов аккумуляторов:

1. Метод уплотнения или сжатия (он сработает в тех случаях, когда электролит все еще в наличии, но потерян объём);
2. «Прошивка» напряжением и током большим от номинального. Этот способ позволяет устранить эффект памяти, и хотя и не полностью, но восстановить утраченную емкость.

Этот способ приведен ниже на видео.

Примечание. Как правило, в никель - кадмиевой батарее основная причина потери емкости - выкипание электролита, и если его критически мало - никакая «прошивка» не поможет.

Этот способ, если его результат будет положительным, не решит проблему выхода из строя элементов. Скорее он лишь отсрочит замену пришедших в негодность и в дальнейшем все равно понадобится ремонт аккумулятора шуруповерта Макита или любого другого.

Ремонт и замена элементов аккумулятора шуруповерта

Более действенный способ ремонта аккумуляторов для шуруповерта - замена элементов, которые определены нами как неисправные.

Для осуществления ремонта нам необходим либо аккумулятор - «донор», в котором часть элементов исправна, либо новые «банки». Приобрести их не составит большого труда, даже в интернете Вы с легкостью найдете с десяток магазинов, которые готовы выслать эти элементы по почте. Цена особо не кусается, например никель- кадмиевый элемент емкостью в 2000 мА/ч стоит в районе 100 рублей.

Примечание. Приобретая новый элемент, следите за тем, чтобы его емкость и габариты совпадали с родными элементами.

Так же нам понадобится паяльник, малокорозийный флюс (желательно спиртовой флюс на канифоли) и олово. О точечной сварке не говорим, так как для разового ремонта аккумулятора вряд ли есть потребность ее приобретать или собирать…

В самой замене ничего сложного нет, тем более если хоть какой - то опыт в пайке есть. На фотографиях достаточно подробно все изображено, обрезаем неисправный элемент, вместо него запаиваем новый.

Необходимо отметить несколько нюансов:

• при пайке паяльником, старайтесь паять быстро, так что бы аккумулятор не нагревался, т.к. рискуете испортить его;
• при возможности соединение реализуйте при помощи родных пластин, или используйте таких же размеров медные, это важно потому как токи зарядки большие и при неправильном сечении соединительных проводов они будут греться, соответственно будет срабатывать защита термистора;
• ни в коем случае не перепутайте плюс батареи с минусом - соединение последовательное, значит, минус предыдущей банки идет на плюс новой банки, а минус новой - на плюс следующей.

После того как спаяли новые элементы, необходимо выравнивание потенциалов на «банках», поскольку они разные. Проводим цикл заряд/разряд: ставим заряжаться на всю ночь, даем сутки на остывание и меряем напряжение на элементах. Если мы все сделали правильно, картина будет примерно такой: на всех элементах одинаковый показатель мультиметра, в пределах 1,3В.

Далее приступаем к разряду батареи, вставляем аккумулятор в шуруповерт и нагружаем его «по полной». Главное щадите сам шуруповерт, иначе придется ремонтировать и его. Доводим до полного разряда. Данную процедуру повторяем еще два раза, т.е. заряжаем и полностью разряжаем.

Следует отметить, что процедуру стирания «эффекта памяти» следует проводить раз в три месяца. Проводится по аналогии вышеописанной тренировки.

Такая не очень хитрая процедура продлит работу Вашего шуруповерта, по крайней мере, до тех пор, пока его самого не придётся менять на новый

Осуществить ремонт аккумуляторов шуруповерта своими руками – это вполне реальная задача, хотя и несколько трудоемкая. Перед началом работы предусматривается проведение качественной диагностики устройства, ведь уточнить и конкретизировать поломку не всегда удается сразу. Таким образом возможно установить места неисправностей и принимать правильные решения по ремонту или замене элементов.Стоит заметить, что неисправностей может быть обнаружено одновременно несколько и все они должны быть устранены при помощи восстановления или замены, по — этому затягивать с решением данного вопроса не стоит.

Что представляет собой аккумуляторный шуруповерт

Аккумуляторный шуруповерт является инструментом, предназначенным для вкручивания болтов, шурупов, саморезов и других элементов, необходимых для обеспечения фиксированных креплений. Коме того, при помощи данного агрегата можно осуществлять сверлильные работы на поверхностях из металла, кирпича, дерева и пластика.

Шуруповерты относятся к категории необходимых инструментов, которые должны находиться в арсенале как у профессиональных строителей, так и у домашних мастеров. Одним из самых популярных элементов для инструмента является такая батарея, как аккумулятор для шуруповерта макита. Не уступает ему в качестве и аккумулятор для шуруповерта интерскол.

Чем обусловлено самостоятельное воспроизведение ремонта батареи

Цена инструмента складывается исходя из стоимости элементов заводской сборки, 70% из которой приходится на аккумулятор, который является по сути самой дорогой его частью. Обращаться с данной конструкцией необходимо аккуратно, строго придерживаясь предписанной инструкции и соблюдая перерывы между работой.

Однако, как показывает практика, при возникновении поломок, касающихся аккумулятора, мастера не редко задаются вопросом, как поступать в такой ситуации? То ли ремонтировать инструмент, то ли приобретать новый шуруповерт, ведь замена батареи обойдется не дешево. Однако, стоит учитывать такой вариант, как ремонт аккумуляторов шуруповерта своими руками.

Оказывается, если задаться такой целью, то вполне возможно привести инструмент в порядок, с успехом продолжать им пользоваться, не затрачивая при этом лишних денег. Бесспорно, что придется немного повозиться, вникнуть во все тонкости, но результат того стоит.

Виды батарей аккумуляторных шуруповертов

Для того чтобы воспроизвести ремонт аккумуляторов шуруповерта своими руками, необходимо иметь представление о видах батарей. Все шуруповерты, вне зависимости от их марки и завода -изготовителя, являются идентичными между собой по строению.

Устройство аккумулятора шуруповерта можно понять, если разобрать его блок, который состоит из нескольких, собранных в определенной последовательности элементов. Обеспечение электроэнергией на данный момент осуществляется разными основными элементами, существенно отличающимися между собой.

Среди батарей можно выделить:

Никель-кадмиевые;
никель-металлгидридные;
литий-ионные.

Характеристики аккумуляторов и возможность их «реанимирования»

Литий-ионные элементы аккумулятора для ремонта шуруповерта являются самыми качественными и имеющими долгий срок эксплуатации. При этом они не обладают эффектом памяти, а единственным их недостатком является невозможность функционировать при минусовой температуре. Однако, как показывает практика производители стараются просто не афишировать негативные стороны своей продукции. К примеру литий, по мере истечения эксплуатационного срока имеет обыкновение разлагаться, и к сожалению, сделать с этим ничего нельзя.

Что касается никель-кадмиевых батарей, то они по прошествии определенного промежутка времени высыхают. Но здесь, в отличии от литий-ионных элементов, при должном отношении и правильном подходе к их «реанимации», существует возможность перезалития. А если на банки оказали влияние эффект памяти, то по мнению электриков их необходимо перепрошить. Однако процессы эти кропотливые и долгие, по — этому чаще всего вопрос решается полной заменой элементов.

Ну а если заводить речь о ремонте, касательно никель-металлгидридных батарей, то к сожалению, кроме их смены другого варианта нет.

Зарядка аккумулятора шуруповерта

Само собой разумеется, что если под ремонтом аккумуляторного шуруповерта подразумевать ремонт батареи, то при таком раскладе, реставрации подлежит каждая конструкция без исключения. Сегодня в строй маркетах возможно купить и литий-ионные, и никель-металлигидридные, и никель-кадмиевые батареи за сравнительно небольшую цену. Самостоятельная их установка предусматривает разборку и сборку аккумулятора с заменой начинки, что в принципе не должно вызывать особых сложностей.

Проведение диагностики неисправностей

Первым делом следует разобрать аккумулятор и точно определить место неисправности. Нефункциональной будет вся цепь в том случае, когда поврежденным будет хотя бы один элемент. Вышедший из строя определяется с помощью мультиметра и 12-ти вольтной лампы. Для этого аккумулятор ставится на подзарядку до полного ее завершения.

Далее корпус разбирается и определяется напряжение. Измерять его следует в каждом элементе цепи. При обнаружении «банок» с показателями ниже номинального, их помечают, после чего аккумулятор подлежит сборке и включению в работу до того времени, пока мощность не упадет.

Затем конструкция опять разбирается и производится повторное измерение напряжения элементов. На помеченных участках проседания, напряжение отслеживается более отчетливо. Наличие разницы в разных элементах, начиная от 0,5 В, свидетельствует о скором выходе их из строя, даже в том случае если они какое-то время продолжают работать.

Возможность восстановления емкости аккумулятора шуруповерта путем перепрошивки никель-кадмиевых батарей

Такой ремонт аккумуляторов шуруповерта своими руками может подойти только тогда, когда элементы питания батареи не подвержены пересыханию. Если это все же произошло, то к сожалению, можно констатировать, что восстановлению они не подлежат, и кроме как отправить их на свалку ничего не остается. Удостовериться в состоянии электролита в элементах возможно лишь практическим путем: если методика не действует, значит они пересохли. Если же действует – то все в порядке, очень скоро можно будет пользоваться шуруповертом в привычном режиме. Зарядка элементов шуруповерта воспроизводится при помощи большого тока и напряжения.

Порядок восстановления аккумулятора с помощью перепрошивки

Весь процесс перепрошивки заключается в следующем:

Батарея разбирается;
осуществляется проверка зарядки всех без исключения входящих в ее состав элеметов;
затем к элементам питания подключается зарядное устройство с большой мощностью, и соответственно настраивается с обеспечением подачи напряжения к каждому элементу примерно в 3, 6 V.
воспроизводится зарядка аккумулятора шуруповерта при кратковременной подаче тока: по 5 секунд;
затем осуществляется проверка результата путем измерения показателей напряжения мультиметром. В том случае если эти цифры в каждом заряженном элементе дошли до предела 1,5 вольт и выше, значит все прошло удачно;
после контроля батарея собирается и используется в привычном режиме.

Данный способ позволяет нейтрализовать эффект памяти никель-кадмиевых батарей. В том случае, когда зарядка не получилась, элементы выпаиваются и утилизируются. Единственным вариантом при подобном раскладе является установка новых элементов питания на месте испорченных.

Определение и замена отработанных емкостей в шуруповерте

При принятии решения о воспроизведении ремонта аккумулятора шуруповерта следует учитывать возникновение сложности в момент вскрытия батареи. Дело в том, что они практически всегда тщательно запечатаны. И это понятно, ведь производителям выгодно мотивировать обывателя на покупку нового элемента, а не на самостоятельный ремонт. Поэтому, так или иначе, а «попотеть» немного придется.

При желании аккуратно добраться до внутреннего содержания аккумулятора все же возможно, что и является основной задачей.

Остальные действия здесь достаточно простые, а порядок их таков:

Перед началом манипуляций аккумулятор 12в для шуруповерта ставится на подзарядку;
после вскрытия батареи, элементы питания из нее извлекаются;
затем проверяется напряжение на каждом элементе. Показания фиксируются;
следующий этап в работе: подключение напряжения с целю выявления слабых мест;
затем воспроизводится повторное измерение напряжения и намечаются те, которые плохо заряжены: они подлежат замене на новые;
приобретаются элементы согласно маркировки. Если принято решение осуществить их замену в полном объеме, то это выйдет несколько дороже, но зато не нужно будет париться в поисках слабого звена:
все элементы спаиваются в строгой последовательности плюс к минусу, устанавливаются в батарею и заново запечатываются

На что обратить внимание

Самое главное в этом деле – это трезво смотреть на вещи и не переживать о том, что что-то может не получиться. Однако без учета тонкостей здесь не обойтись, и к самостоятельному ремонту придется отнестись максимально педантично. Заводской технологический процесс предусматривает приваривание пластин, используемых при соединении элементов.

В домашних условиях возможно воспользоваться только паяльником. Важно учитывать, что элементы нельзя подвергать сильному перегреву, и необходимо знать, что все они должны быть сходными по емкости и выходу напряжения. Ремонт аккумулятора шуруповерта своими руками не такая уж и сложная задача для хорошего мастера. Основное здесь — иметь стимул, желание и любовь к данному делу.

НА СЕГОДНЯШНИЙ ДЕНЬ СДАТЬ АККУМУЛЯТОРЫ В РЕМОНТ МОЖНО В МОСКВЕ И ПАВЛОВСКОМ ПОСАДЕ.

Ремонт и восстановление аккумуляторов:

6 выгод ремонта аккумулятора у нас:

1. Цена восстановленного аккумулятора, ниже стоимости нового при таком же ресурсе;

2. На редкие модели техники, часто нет в продаже новых аккумуляторов ;

3. Можно отремонтировать аккумуляторы для техники , которая уже снята с производства и запчасти не выпускаются;

4. При выборе банок, можно увеличить ёмкость аккумулятора ( Ma/ч), тем самым напрямую увеличивается продолжительность время работы аккумулятора до следующей зарядки;

5. Мы используем только качественные и проверенные элементы питания;

6. На все наши работы, мы даём гарантию 1 год;

Мы восстанавливаем аккумуляторы для:

Шуруповертов Пылесосов Радиостанций

Гироскутеров Велосипедов Квадрокоптеров

И другой техники и инструментов;

Подробнее про процесс ремонта аккумуляторов:

Ремонт аккумуляторов производится путем замены вышедших из строя элементов на аналогичные или элементы увеличенной емкости.Меняются только все элементы аккумуляторной батареи. Выборочная замена нецелесообразна, поскольку оставшиеся элементы будут иметь меньший ресурс, что приведет к необходимости повторного ремонта.

В работе используют точечную сварку (чтобы не перегреть банку) и специальную никелевую ленту. Это позволяет получить качество сборки аналогичное заводскому.

Важно!

Несмотря на кажущуюся простоту, не стоит самому пытаться восстановить неисправный аккумулятор. Внутри его может находится кислота, которая приведет к химическим ожогам кожи. Некоторые аккумуляторы вообще взрывоопасны при неправильном обращении с ними. К тому же для правильной диагностики и ремонта аккумулятора необходимо оборудование, которого часто может не быть под рукой.

В нашем сервисном центре есть все необходимое для ремонта аккумуляторных батарей, что позволяет быстро и безопасно восстановить ваш аккумулятор. Мы используем только качественные и проверенные элементы питания. На все наши работы мы даем гарантию 1 год.

Какие аккумуляторы мы ремонтируем:

NI-CD LI-ION NI-MH

(Никель-кадмиевые) (Литий-ионные) (Никель-металл-гидридные)

Каждый из этих типов аккумуляторов обладает своими особенностями и требует различных подходов в ремонте.

НАШИ ПРЕИМУЩЕСТВА:

ВОССТАНОВЛЕНИЕ НА БАЗЕ БЕСПЛАТНАЯ КАЧЕСТВЕННЫЕ ЭЛЕМЕНТЫ

СЕРВИСНОГО ЦЕНТРА MESSER ДИАГНОСТИКА ГАРАНТИЯ 1 ГОД!

ЦЕНЫ НА РЕМОНТ АККУМУЛЯТОРОВ:

Стоимость восстановления зависит от типа аккумулятора, количества банок и их емкости. Окончательная цена ремонта складывается из стоимости элементов и стоимости работ по напайке и сборке.

Стоимость аккумуляторных банок указана за шт.:

NI-CD, 1,2В 4/5 - 1300 Ma/ч - 115 руб.

NI-CD, 1,2В - 1300 Ma/ч - 120 руб.

NI-CD, 1,2В - 1800 Ma/ч - 146 руб.

NI-CD, 1,2В - 2000 Ma/ч - 146 руб.

NI-MH, 1,2В - 2000 Ma/ч - 168 руб.

NI-MH, 1,2В - 2500 Ma/ч - 185 руб.

NI-MH, 1,2В - 3000 Ma/ч - 215 руб.

LI-ION, 3,7В - 1500 Ma/ч - 230 руб.

LI-ION, 3,7В - 2000 Ma/ч - 260 руб.

LI-ION, 3,7В - 2500 Ma/ч - 305 руб.

Стоимость работ по напайке и сборке - 400 рублей.

Стоимость срочного ремонта в течении 30-60 минут - 100 руб. дополнительно.

Начну с того, что в интернете очень много видео по восстановлению аккумуляторов от шуруповертов, и все они одинаковы как зеркало, краткое описание процесса восстановления которое предлагают эти люди, заключается в том, что берем аккумулятор толкаем его блоком питания или другим аккумулятором, потом заряжаем и пользуемся, и странно что некто не смотрит а какое же на нем будет напряжение когда он полежит недельку или две. Я же предлагаю совершенно иной способ восстановления

Который не просто заряжает и пользуйся пока АКБ опять не умрет. А такой, что сделал и пользуйся как новым АКБ пока не возникнет в этом необходимость. Данный способ был отснят в черновом варианте около месяца назад, но так и не рискнул выложить его на сайт, просто мне не захотелось его переснимать для более правильного разъяснения. Да и времени у меня честно говоря в последнее время очень мало свободного.

Но вот прошло время которое показало, что тем вариантом восстановления которым предлагают пользоваться очень многие в сети не суждено жить более какого-то промежутка времени. А мой вариант даже спустя 2-1 месяц простоя, как ни в чем не бывало спокойно работает и заряжается, я все таки попытался отснять новый видео ролик, где в краце постараюсь все рассказать.

На самом деле все оказалось очень просто, и в этом мне помог разобранный мной аккумулятор NI-CAD 1.2V, который мне показал что даже имея снаружи на приборе все нули, внутри пациент скорее жив чем мертв и чувствует себя очень хорошо.

Попытка регенерации шины относительно токосъёмной пластины была проделана с использованием дистиллированной воды, и процесс прошел довольна таки успешно, в следствии чего я придумал самый простой способ их восстановления даже без разборки аккумуляторов!

Достаточно просверлить отверстие в аккумуляторе в месте за вальцовки + , и влить туда 20 -40 мл дистиллированной воды. после пары циклов отверстие замазываем слегка силиконом.

Если вы не уверены или боитесь испортить испорченный аккумулятор для примера можете проделать это с одним аккумулятором.

Если у ваших аккумуляторов есть напряжение и оно находится в рабочем диапазоне, то у вас может быть проблема в следующем:

— неисправно зарядное устройство

— сработала термо защита аккумуляторного блока

— в блоке аккумулятора есть один аккумулятор просаженный до 0 Вольт.

Так же если вы заметили что дрель стала както вяло работать и при этом работает так же долго по времени после зарядки, то у вас скорей проблема в одном или более аккумуляторе который находится в нуле!

Очень интересный эффект по емкости аккумулятора, он был равен или чуть больше указанной емкости аккумулятора после восстановления таким методом.

На сегодняшний день практически каждый хороший хозяин имеет на своем «вооружении» в кладовой или в гараже универсальный инструмент для сборки мебели, ремонта автомобиля и прочей техники – шуруповерт. В отличие от электроинструмента с традиционным шнуром питания, он оснащен мощным аккумулятором и не требует подключения к электросети. Зачастую стоимость новой АКБ может составлять до 70% всего прибора и, порой, многие задумываются о целесообразности приобретения нового элемента питания. Отличным выходом из подобной ситуации станет ремонт аккумулятора шуруповерта своими руками, что поможет существенно сократить затраты.

Вне зависимости от производителя и модели батарея шуруповерта представляет собой пластиковый корпус, в который помещено несколько элементов питания.

Соединенные банки аккумулятора шуруповерта

Количество банок в оболочке может варьироваться от нескольких и до десятка штук. Соединенные последовательно, выводы первого и последнего аккумулятора замыкаются, обеспечивая при этом подключение к ЗУ. Питающее напряжение в бытовых устройствах составляет от 9 до 18В. В некоторых профессиональных приборах значение ЭДС может доходить до 36В, что непременно сказывается на длительности автономной работы.

Кроме банок в корпусе АКБ может находиться датчик температуры и термопрерыватель, служащие для размыкания цепи при возможном перегреве прибора. Любая аккумуляторная литий-ионная (Li-Ion) батарея шуруповерта оснащена специальным контроллером, который обеспечивает оптимальный разряд и работу элементов питания под нагрузкой.

Виды батарей шуруповерта

В настоящее время наиболее популярными и востребованными производителями шуруповертов являются следующие типы:

Никель-кадмиевые батареи (NiCd) .

Никель-кадмиевый элемент АКБ шуруповерта

Катодом данного элемента является гидрат никеля с графитовым порошком и электролитом. В качестве анода выступает гидрат закиси кадмия Cd (OH) 2 . Электродвижущая сила (ЭДС) АКБ составляет порядка 1.37В. В зависимости от качества применяемых материалов и технологии производства срок эксплуатации никель-кадмиевого аккумулятора шуруповерта составляет около 15-25 лет при среднем количестве циклов заряда-разряда 600 раз.

К преимуществам NiCd – батарей можно отнести:

— долговечность. При грамотной эксплуатации период нормальной работы АКБ может составить 25 лет;

— эксплуатация при невысоких температурах. Благодаря своим химическим свойствам заряд элемента питания этого рода практически не меняется с понижением температуры, что дает возможность его использования в условиях сурового климата нашей страны;

— неприхотливость в работе;

— возможность хранения в состоянии разрядки. В отличие от батарей другого вида, никель-кадмиевые АКБ шуруповерта могут длительное время храниться в разряженном состоянии без снижения своих свойств;

— большое количество циклов зарядки-разрядки.

Недостатками никель-кадмиевых АКБ считаются:

— эффект памяти. При неполной разрядке элемент батареи может «запомнить» минимальный уровень заряда и при последующем подключении к ЗУ наполнится энергией только до этого уровня;

— высокий удельный вес. При одинаковых габаритах масса аккумулятора на основе гидрата никеля и закиси кадмия будет существенно больше;

— проблемы с утилизацией. Высокая токсичность наполнения зачастую вызывает проблемы с утилизацией.

Никель-металлогидридные АКБ (NiMH).

Никель-металлогидридная банка шуруповерта

Являются яркими представителями щелочных батарей, входят в группу источников питания химического типа. Катодом выступает оксид никеля (NiO), а в качестве анода – водородный металлогидридный электрод. Начальная ЭДС аккумулятора этого рода составляет 8.4В, но со временем оно понижается до 7.2В. По сравнению с никель-кадмиевыми NiMH-батареи имеются на 20% больше емкости при среднем количестве циклов разряда-заряда 250 раз.

Преимущества NiMH источников питания:

— высокая емкость при сравнительно небольшом весе и габаритах;

— отсутствие эффекта памяти. Можно не до конца заряжать батарею и при последующих подключениях к ЗУ в элементе питания будет восстанавливаться максимальная емкость с полной разрядкой при эксплуатации;

— экологическая безопасность. Наполнители никель металлогидридных батарей шуруповерта не опасны для окружающей среды и человека, а потому не требуют специальной утилизации;

— устойчивостью к повреждениям. При сильных ударах банки NiMH-батареи не разрушаются и способны работать в прежнем режиме.

Недостатки никель-металлогидридных аккумуляторов:

— высокий уровень саморазряда. При длительном хранении батарея сильно разряжается и требует подключения к ЗУ. Для продления срока эксплуатации элемента питания необходима его полная разрядка и повторная зарядка;

— малое количество циклов заряда. В отличие от никель-кадмиевых аккумуляторов, количество циклов разряда-заряда у никель-металлогидридных АКБ составляет всего 250-500 раз;

— «непереносимость» высоких температур. При повышении столбика термометра до 25 градусов Цельсия со временем элемент питания теряет свойства.

Литий-ионные аккумуляторы (Li-ion).

Литий-ионный источник питания шуруповерта

Батареи этого типа широко распространены в бытовой электронике и накопительных энергетических системах и представляют собой разделенные пористым сепаратором катод на алюминиевой и анод на медной фольге. Носителем заряда в подобном АКБ является заряженный ион лития, способный внедряться в кристаллическую решетку иных материалов (окислы, графит и т.д.). Номинальное напряжение составляет 3.7В, а максимальное порядка 4.3В. При постепенном разряжении ЭДС падает до 2.5-3.0 Вольта в зависимости от емкости конкретной модели АКБ шуруповерта.

Преимущества литий-ионных батарей шуруповерта:

— возможность подзарядки практически на любой стадии разряжения без негативных последствий в дальнейшем;

— полное отсутствие присущего никель-кадмиевым АКБ «эффекта памяти»;

— отсутствие небезопасных химических элементов;

— длительный срок эксплуатации (6-8 лет);

— большая мощность заряда при сравнительно небольших габаритах;

— высокая скорость полной зарядки.

Недостатки литий-ионных АКБ ( Li- ion):

— дороговизна;

— саморазряд при низких температурах;

— чувствительность к механическим повреждениям (ударам);

— непереносимость перезаряда при полном заряде.

Ремонт АКБ шуруповерта своими руками

При возникновении неполадок системы питания в первую очередь необходимо определить причину их возникновение. Практически все неисправности, связанные с ремонтом батареи шуруповерта можно устранить самостоятельно. Для этого не потребуется использования специализированного инструмента и достаточно набора слесарных отверток и паяльника.

Диагностика неисправностей аккумулятора

Определив неисправные источники питания АКБ требуется выбрать один из путей восстановления ее работоспособности. В первом случае достаточно добавить дистиллированной воды в дефектные банки в случае испарения электролита и зарядить их током с более высоким напряжением, отличным от номинального. Второй способ заключается в полной замене отдельных элементов новыми. Многие специалисты рекомендуют применять именно второй путь решения проблемы, так как нет гарантии, что восстановление свойств банки даст желаемые результаты.

На практике доказано, что восстановить дефектную банку АКБ можно только в источниках питания с «эффектом памяти», каковыми и являются никель-металлогидридные и никель-кадмиевые элементы. Для этих целей потребуется профессиональное зарядное устройство с возможностью настройки параметров силы тока и напряжения. Устанавливаем на панели ЗУ напряжение порядка 4 Вольт с силой тока 200мА и воздействуем исключительно на дефектные банки, выявленные при диагностике АКБ.

Заполнение банки АКб дистиллированной водой

Восстановить аккумулятор шуруповерта можно путем проделывания небольшого отверстия в оболочке и доливании дистиллированной воды в электролит. Для этого берем тонкое сверло до 1,5 мм и откачиваем медицинским шприцем 1 кубический сантиметр электролита. В освободившееся пространство доливаем такое же количество воды и герметизируем отверстие посредством герметика или эпоксидной смолы. После подключения банок в одну цепь и сборки корпуса производим 5-6 раз процедуру зарядки и разрядки, чтобы сформировать так называемую «память» в источнике питания.

Замена дефектных банок АКБ шуруповерта

Подключение нового элемента питания АКБ шуруповерта

Для этого необходимо посредством обычных бокорезов отсоединить от общей пластины дефектную банку и на его место припаять новую батарею. Стоит отметить, при отрезки старой банки необходимо оставить достаточный конец контакта для возможности припайки нового элемента. После сборки всех банок необходимо несколько раз повторить цикл заряда/разряда, чтобы выровнять напряжение в каждом элементе (порядка 1.3В). При выполнении процедуры пайки важно не перегреть элемент, так как это может сказаться на его дальнейшей работоспособности.

Ремонт литий-ионной АКБ шуруповерта производится аналогично, за исключением отключения/подключения управляющей платы.

Ремонт аккумулятора шуруповерта своими руками was last modified: Июнь 5th, 2019 by Администратор
