Устройство холодильника-морозильника. Холодильник-морозильник «Stinol-104» КШТ-305 (NF3304T) трехкамерный и состоит из холодильной, морозильной и выдвижной (для хранения овощей и фруктов) камер.

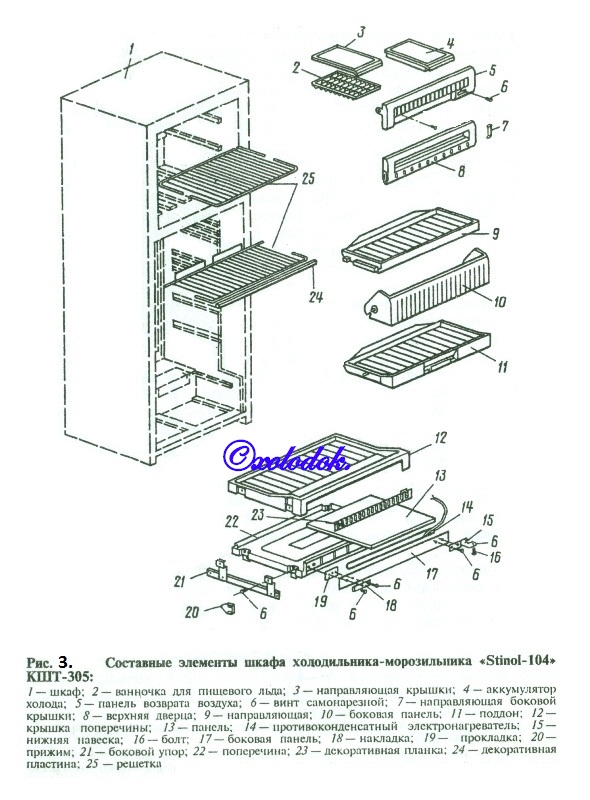

Общий вид холодильника-морозильника приведен на рис.1. Морозильная камера (МК), расположенная в верхней части холодильника, оборудована системой «без инея» (No Frost) с циркуляцией холодного воздуха и автоматическим оттаиванием испарителя. Холодильная камера (ХК) охлаждается от испарителя.
Под холодильной камерой находится выдвижная камера-контейнер для хранения овощей и фруктов, охлаждение которой осуществляется благодаря попаданию в нее холодного воздуха через отверстие в задней части холодильной камеры и эжекции его обратно в холодильную камеру через дефлектор, расположенный в нижней передней части холодильной камеры. Холодильник выполнен в виде прямоугольного теплоизолированного шкафа.Корпус холодильника состоит из наружного металлического панельного типа и внутреннего (из ударопрочного полистирола) шкафов. Пространство между шкафами заполнено теплоизоляцией - пенополиуретаном (ППУ), которая жестко соединяет между собой наружный и внутренний шкафы, превращая их в неразборный моноблок.Дверные панели также заполнены теплоизоляцией - пенополиуретаном.Передний проем шкафа закрывается тремя дверями. Плотное прилегание Дверей обеспечивается с помощью магнитных уплотнителей, закрепленных на внутренней панели дверей.Двери холодильной и морозильной камер представляют собой неразборные моноблоки, раздельная замена отдельных конструктивных элементов дверей (кроме съемных сервировочных принадлежностей) невозможна.Дверь контейнера для хранения овощей и фруктов, также «запененную» пенополиуретаном (ППУ), можно отделить от уплотнительной прокладки и самого контейнера.Охлаждение камер холодильника осуществляется холодильным агрегатом, выполненным по двухиспарительной схеме (рис. 1,б.) аналогично холодильнику «Stinol-101».Испаритель холодильной камеры, выполненный из медной трубки, закреплен и запенен ППУ между задними стенками наружного и внутреннего шкафов. Такая конструкция делает его несъемным, однако химические особенности материала трубки испарителя - меди делают утечку из-за коррозии маловероятной.

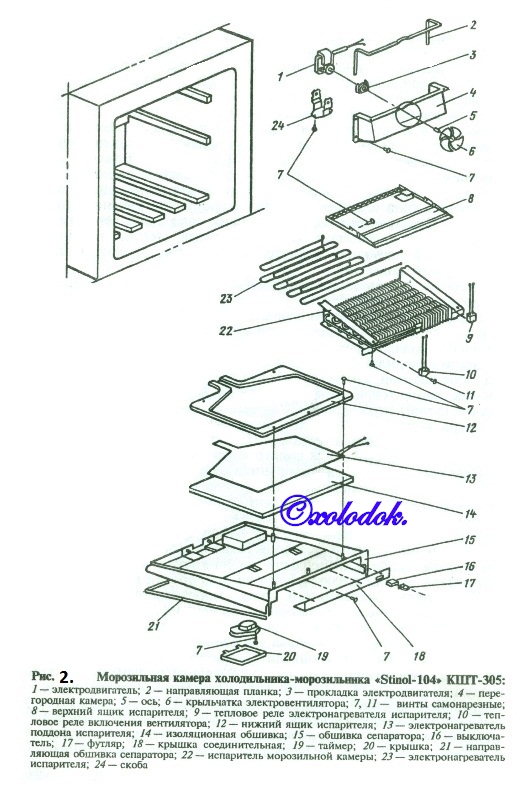

Испаритель радиаторного типа морозильной камеры 22 (см. рис.2) является основным элементом системы охлаждения «без инея» («No Frost»). Для обеспечения циркуляции воздуха между ребрами испарителя и морозильной камерой в верхней части ее за испарителем находится электровентилятор с крыльчаткой 6, засасывающий воздух из камеры через панель возврата воздуха 5 (рис. 3).

На испарителе закреплен электронагреватель (сопротивление оттаивания испарителя) 23 (см. рис.4), который автоматически через 10... 12 ч работы компрессора холодильного агрегата, обслуживающего МК, включается, вызывая разогрев и оттаивание испарителя. Автоматическое оттаивание обеспечивается таймером 19, реле термозащиты 9 и электронагревателем поддона каплепадения 13. Последний обеспечивает стекание растаявшей влаги в дренажную систему МК. Снизу, под блоком воздухоохлаждения, находится эвтектический аккумулятор холода, сглаживающий колебания температуры в МК, вызванные цикличной работой его холодильного агрегата, и оказывающий прямое воздействие на охлаждаемые продукты.

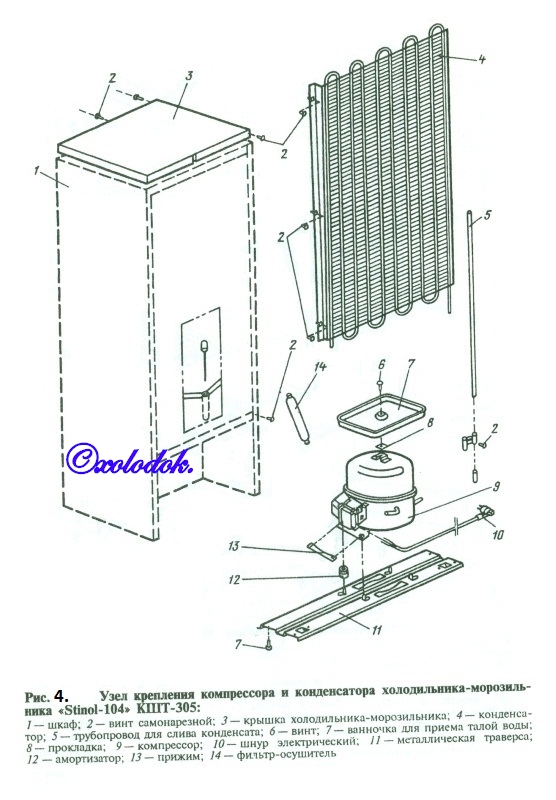

Компрессор 9 (рис.4) холодильного агрегата расположен на металлической траверсе 11 в машинном отделении в задней части шкафа. На задней стенке шкафа закреплен конденсатор 4. Роль дросселирующего устройства играет капиллярная трубка внутренним диаметром 0,71 мм. Наличие такого элемента в схеме агрегата делает его чувствительным к попавшим во внутреннюю систему влаге и другим загрязнениям. В агрегате для очистки и осушки его системы предусмотрен фильтр-осушитель. Однако при значительных количествах влаги и загрязнений, попавших в систему (при утечках фреона на стороне всасывания), установка нового фильтра-осушителя может быть недостаточна.По контуру дверного проема МК у холодильников данной модели проложена специальная трубка, по которой теплый хладагент подается на конденсатор. Трубка обогревает дверной проем, препятствуя конденсации влаги и примерзанию дверей к шкафу. Эта трубка запенена ППУ.

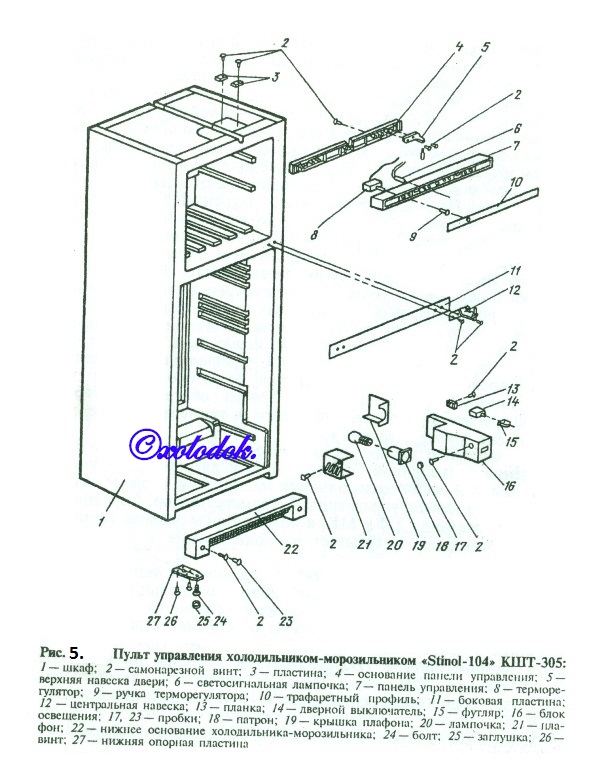

В холодильной камере на правой ее стороне закреплен блок освещения с лампочкой 20 (рис.5) и дверной выключатель 14. В верхней части холодильника на лицевой стороне шкафа расположена панель управления 7. Терморегулятор 8 предназначен для управления ХК и МК, а индикаторная зеленая светосигнальная лампочка 6 указывает на подключение к электросети каждой из камер.Оттаивание в холодильной камере происходит автоматически: во время нерабочей части цикла работы холодильника вода по дренажной системе выводится наружу и испаряется.

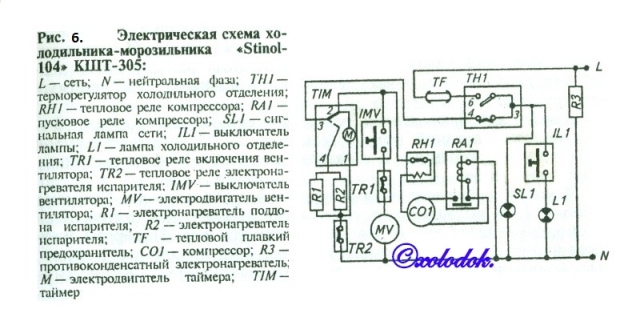

Электрическая схема (рис.6) обеспечивает работу холодильника в полностью автоматическом режиме. При замыкании цепи терморегулятора ТН1 напряжение подается на контакты 2 - 3 таймера TIM, через них - в электроцепь компрессора СО1, электродвигателя вентилятора MV, электродвигателя таймера М. Компрессор обеспечивает циркуляцию хладагента в системе холодильного агрегата и снижение температуры испарителей МК и ХК.При снижении температуры испарителя МК до -10 °С реле TR1 (замедлитель вращения крыльчатки вентилятора) 10 (см. рис.2.), закрепленное на испарителе, включает электродвигатель вентилятора, который обдувает ребристый испаритель и подает воздух в МК, тепловое реле TR2 также замыкается,обеспечивая включение электродвигателя М таймера, который начинает отсчет времени работы компрессора.Таймер Т1М через определенный отрезок времени работы компрессора (8...10 ч) отключает электродвигатели компрессора, вентилятора, таймера и включает электронагревательные сопротивления R2 (оттаивания испарителя) и R1 (нагревателя поддона испарителя). Если контакты терморегулятора ТН1 замкнуты, идет процесс оттаивания слоя инея с испарителя МК. При достижении испарителем температуры 10 °С реле TR2 отключает электронагревательные сопротивления Rl, R2 и обеспечивает по электрической цепи ТН1, TIM, R2, М, RH1, СО1, RA1 работу электродвигателя таймера. Контакты таймера переключаются, при этом отключаются нагревательные сопротивления R1 и R2 и включаются цепи электродвигателей компрессора, вентилятора и таймера. Контакты реле TR1 и TR2 при этом разомкнуты. Начинается охлаждение испарителя МК, через некоторое время срабатывает реле TR1, включается электродвигатель вентилятора. При открывании двери МК выключатель I МVотключает вентилятор.
Если по какой-либо причине температура испарителя МК достигает 60 °С, то расплавляется термопредохранитель TF, расположенный в одном корпусе с тепловым реле электронагревателя испарителя TR2, и вся электросхема, обеспечивающая работу холодильного агрегата, отключается, кроме R3 (нагреватель перегородки ХК и отделение для хранения фруктов и овощей).Противоконденсатный электронагреватель 14 (см. рис.3.), предотвращающий образование конденсата, постоянно прогревает поперечину между холодильной камерой и выдвижной камерой для хранения фруктов и овощей.

Stinol-101 (Модификации 1994 и 95 годов), stinol-101ER, Стинол-102 (Модификации 1994 и 1998 годов)
Stinol-126, Stinol-205, 232Q, Стинол s242EL, Stinol-256
Stinol-102ER , 103ER, 104ER, 105EL, 106ER, 107ER, 110ER, 116ER, 117ER, 120ER, 205ER, 256EL, 519EL
Stinol-C132G, C137, C138G, C236G, C240G, CA140G
Stinol-R30, R36, RA32G, RF305, RF345R, RF370A, RFC340A, RFC370A, RFCNF340A, RFNF305A,RFNF345A
Морозильник stinol-131Q
Холодильник-витрина stinol-022, stinol-222

Стинол-101

Стинол-101 самая простая модель среди бытовых двухкамерных холодильников. Его конструкция очень простая, однокомпрессорный холодильный агрегат с помощью двух испарителей обеспечивает охлаждение воздуха одновременно в обоих камерах. Схема аппарата построена по классической схеме и отличается простотой и высокой надежностью.

Стинол-102

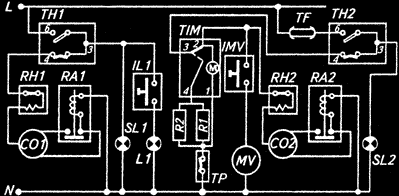

С технической стороны, Стинол-102 является одним из самых сложных холодильников среди бытовых. Схема Стинол-102 включает большое количество элементов и кроме того существует в нескольких исполнениях. Сложность возникает только из-за системы No Frost (автоматической разморозки испарителя морозильной камеры) и двухкомпрессорной схемы холодильного агрегата. В данном случае 2-х контурный холодильный агрегат имеет общий конденсатор (но он поделен на две независимые секции) и два испарителя (по одному на каждый контур). В морозильнике используется специальный испаритель системы No Frost, выполненный в виде маленького блочка. В холодильной камере используется обычный испаритель плачущего типа. Морозильный и холодильный контуры имеют разное управление, поэтому в принципиальной схеме используются два терморегулятора. Которые позволяют отключить одну из камер или использовать режим ускоренной заморозки для морозильника.

Если холодильник не включается , то необходимо проверить термореле ТН1 (ТН2), для этого замкните куском провода контакты 3,4. Если при этом компрессор включился, значит проблема в реле. В случае когда холодильник не охлаждает, а компрессор работает, то скорей всего произошла утечка фреона из системы

Стинол-103

Отличительной чертой Стинол-103 можно считать его холодильный агрегат, собранный по двухкомпрессорной схеме. Среди плюсов данной конструкции следует отметить появляющуюся возможность раздельного регулирования температуры в камерах и реализацию режима суперзаморозки. Кроме того, в этой конструкции можно отключить любую из камер, при работающей другой. Конденсатор холодильного агрегата состоит из двух независимых секций. Каждый из контуров агрегата снабжен собственным независимым испарителем.

Нередко по различным причинам людям требуется снять дверь у холодильника. И естественно, возникает вопрос, можно ли произвести данную манипуляцию собственноручно. Ответ однозначен – да. Главное — четко придерживаться инструкции и не забывать о небольших тонкостях этой работы.

Существует три основных причины, почему может понадобиться снятие двери у холодильника:

1. Необходимость перевесить дверцу так, чтобы она открывалась в обратную сторону. Наиболее часто прибегают к собственноручному снятию двери именно в этой ситуации.
2. Транспортировка крупногабаритного аппарата. Снятие дверцы для более удобной перевозки в основном требуется для моделей сайд бай сайд либо для изделий, которые имеют большие выпуклости на дверях.
3. Ремонт холодильника. В этой ситуации самостоятельно выполнять снятие дверцы не стоит. Ведь в любом случае будет производиться вмешательство специалиста, который сделает данную работу намного быстрей и легче.

Для выполнения всех работ необходима инструкция по эксплуатации того холодильника, с которого будет производиться снятие дверцы. Это требуется по причине небольших отличий в системе крепления разных моделей. Также нужны канцелярский скотч, плоская отвертка и гаечный ключ. Стоит отметить, что размер ключа указывается в сервисной книжке бытового прибора.

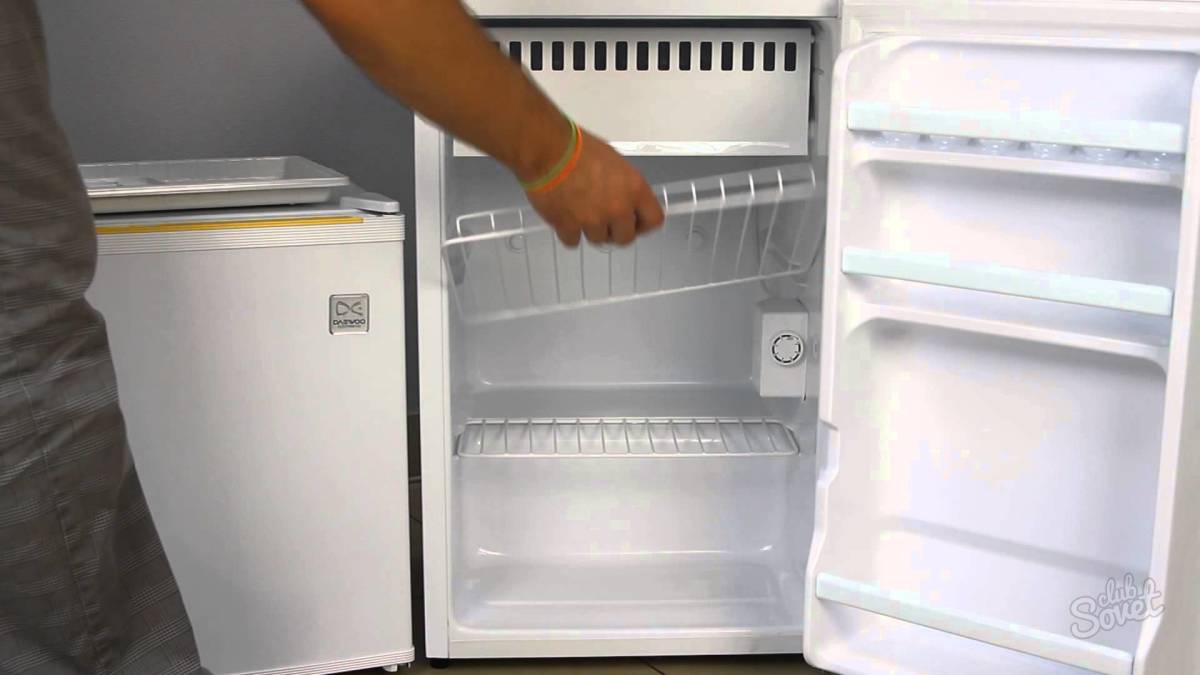

Перед началом непосредственного снятия дверцы следует провести подготовительные работы. Во-первых, холодильник отключите от сети электропитания. После этого требуется убрать все продукты, полки и ящики из камер. И в конце для дополнительной безопасности желательно зафиксировать дверцы в закрытом состоянии с помощью канцелярского скотча.

Приступая к демонтажу, сначала уберите крышку, которая находится на верхней петле. В зависимости от модификации холодильника, она может быть спрятана под переднюю панель управления. В таком случае при помощи отвертки нужно, поддевая пластиковую панель, снять ее с фиксирующих пазов. Вы получите доступ к болтам, которые крепят верхнюю петлю на корпусе холодильника. Стоит сразу отметить один нюанс: снятие дверей холодильника производится только сверху вниз.

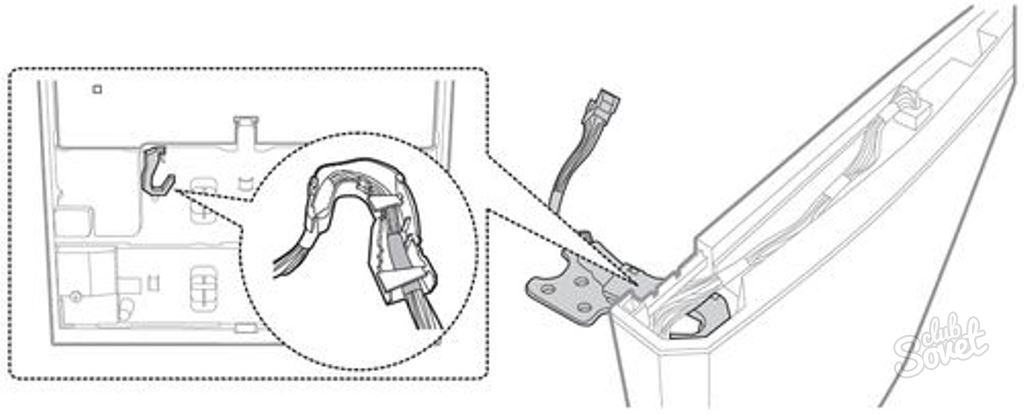

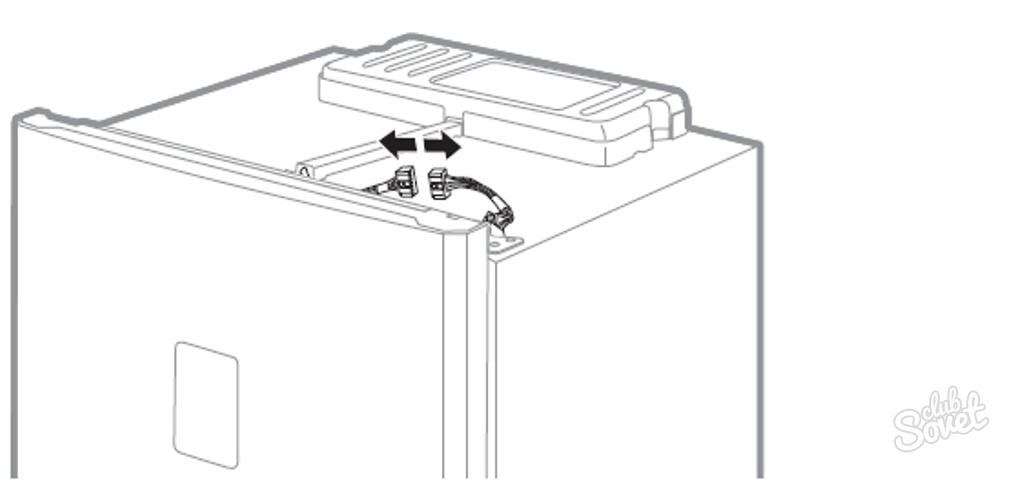

Далее отсоедините электропроводку, находящуюся в верхней части холодильника. Это довольно просто, так как все провода подключены с помощью специальных соединителей.

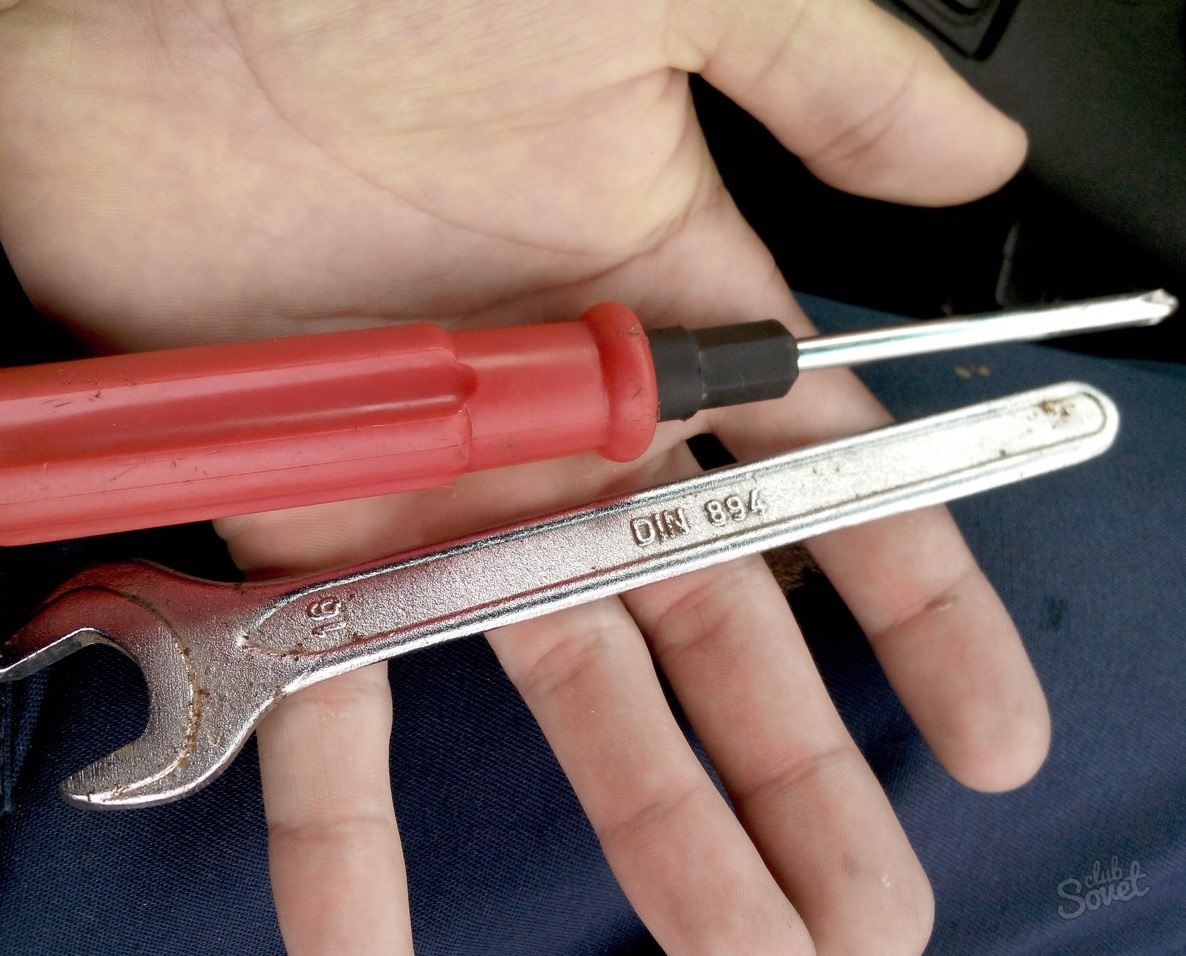

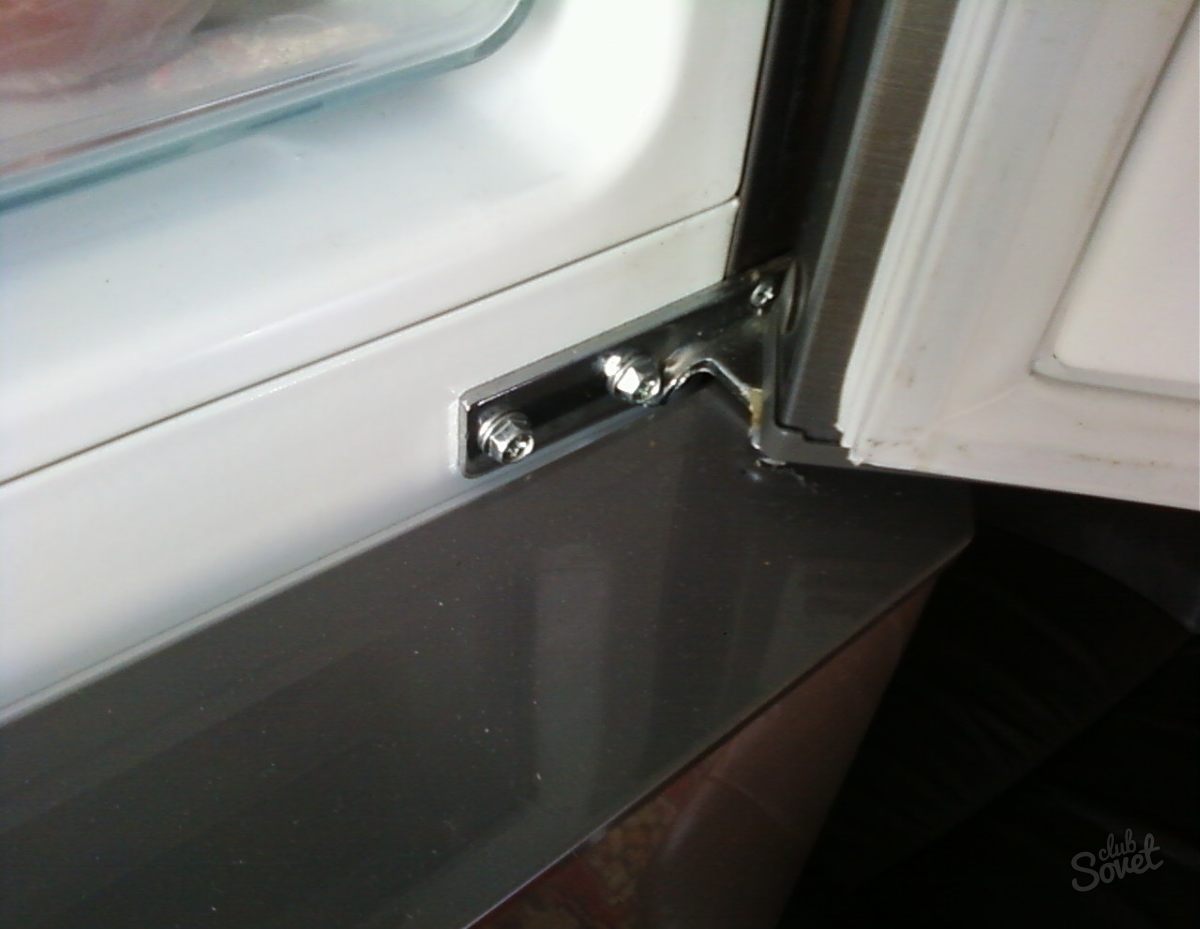

Затем необходимо убрать болты, при помощи которых петля крепится в верхней части холодильника. Выкрутка производится посредством гаечного ключа, размер которого указан в инструкции по эксплуатации. А их извлечение — плоской отверткой. В зависимости от модели и изготовителя, верхняя петля может крепиться двумя, тремя или четырьмя фиксирующими болтами.

В большинстве моделей холодильников часть электропроводки уложена в специальные пазы верхней петли. В таком случае ее необходимо аккуратно вытянуть. Это стоит делать не спеша, дабы не повредить ни один провод.

В завершении требуется отделите дверцу от агрегата. Для этого нужно убрать предварительно наклеенный канцелярский скотч. И, приподнимая дверцу, снять ее с нижней петли. Это стоит делать аккуратно, так как дверь тяжелая и хрупкая. При необходимости выполнения данных работ в двухкамерном холодильнике для второй двери достаточно повторить действия пунктов 6 и 8.

Зная все эти несложные манипуляции и четко придерживаясь инструкции, выполнить снятие дверцы холодильника сможет любой обыватель.

Холодильник с морозильным отделением предназначен для:

хранения продуктов и охлаждения напитков в холодильной камере (ХК);

замораживания и длительного хранения продуктов в морозильной камере (МК) и приготовления льда.

Таблица – данные

Наименование параметра	Значение
Габаритные размеры: высота/ширина/глубина, см	167/60/60
Общий объем, дм3
Полезный объем ХК, дм3
Полезный объем МК, дм3
Система оттаивания ХК, МК	Автоматическая
Замораживающая способность, кг/сут, не менее	4,5
Средний срок службы, лет
Средняя температура в ХК, °С, не выше	+5
Температура МК, °С, не выше	-18
Расход эл. энергии за 24 часа, кВт-ч	1,3
Количество компрессоров, шт.
Рекомендуемая равномерная нагрузка на полку-решетку, кг, не более
Суммарная площадь полок, м2	1,05
Хладагент	R134а
Масса холодильника без упаковки, кг
Корректированый уровень звуковой мощности, дБА, менее

2.2 Устройство холодильного шкафа

Холодильники-морозильники Стинол-107, двухкамерные. Охлаждение холодильной и морозильной камер осуществляется холодильным агрегатом, выполненным по двухиспарительной схеме. При включении холодильного агрегата компрессор по всасывающему трубопроводу всасывает пары хладагента из испарителей и по нагнетательному трубопроводу направляет их в конденсатор, где они охлаждаются и конденсируются. Из конденсатора жидкий хладагент через фильтр-осушитель и капиллярную трубку поступает в каналы испарителей. В каналах испарителей хладагент кипит, превращаясь в пар и поглощая при этом теплоту от охлаждаемой среды. Пары хладагента из испарителя по всасывающему трубопроводу отсасываются компрессором, и цикл повторяется. В моделях холодильников-морозильников с системой замораживания «без инея» (NoFrost) Стинол-107 и Стинол-123 применен воздушный способ охлаждения с помощью вентилятора, что предотвращает образование инея на замороженных продуктах и интенсифицирует процесс холодильной обработки (замораживания) пищевых продуктов.

Оттаивание морозильной камеры холодильников Стинол-107 и Стинол-123 осуществляется автоматически. Таймер периодически отключает компрессор и вентилятор и включает нагревательные сопротивления испарителя и поддона морозильной камеры. Во время таяния слоя инея на испарителе вода стекает на подогреваемый поддон и по каналам - в ванночку на компрессоре, где и испаряется. Когда температура ребер испарителя достигает 10 °С, тепловое реле отключает нагреватель испарителя. Через 7. ..10 мин таймер отключает электрические цепи нагревательных сопротивлений испарителя и поддона и включает компрессор и вентилятор. Начинается цикл замораживания.

Рисунок 4 - Шкаф холодильника-морозильника «STINOL-107»:

1 - испаритель морозильной камеры; 2 - обратная трубка; 3 - зажим трубки; 4 - направляющая испарителя; 5 - муфта; 6 - ванночка для льда; 7 - втулка; 8, 17 - самонарезные винты; 9 - плафон; 10 - лампа; 11 -электропатрон: 12 - футляр дверного выключателя; 13 - решетки; 14 - планка; 15 - выключатель; 16 - блок освещения; 18 - пробка; 19 - поддон; 20 - верхний ящик; 21 - направляющая дверцы; 22 - дверца; 23 - пластмассовые флажки; 24 - полка; 25 - нижний ящик.

2.3 Конструкция и устройство герметичного холодильного агрегата

рисунок 5

1 - компрессор; 2 - нагнетательный трубопровод; 3 - конденсатор; 4 - фильтр-осушитель; 5 - капиллярная трубка; 6 - испаритель холодильной камеры; 7 - испаритель морозильной камеры; 8 - всасывающий трубопровод.

К плюсам конструкции можно вынесенный, не запененный конденсатор, медный испаритель, медную трубку магистрали низкого давления: испаритель – компрессор. К минусам – стальной контур подогрева периметра двери - наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода, труба жесткая не отоженная, микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации перепад температур на этом участке трубопровода от 20 до 80 С.

2.3.1 Мотор-компрессор

В состав холодильного агрегата входит: компрессор, конденсатор, испаритель морозильного отделения «No Frost», «плачущий» испаритель холодильного отделения, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно вынесенный, не запененный конденсатор, медный испаритель, медную трубку магистрали низкого давления: испаритель – компрессор. К минусам - стальной контур подогрева периметра двери - наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода, труба жесткая не отоженная, микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации перепад температур на этом участке трубопровода от 20 до 80 С.

В Стинол-107 используется компрессор С-КО-160 Н5-02,

холодопроизводительность 157 Вт при Ткип. = 23.3С

сопротивление рабочей обмотки 14,74 Ом

сопротивление пусковой обмотки 19,60 Ом

реле РКТ2

масса 8.8 кг

Хладагент R134a, нормазаправки 180 грамм

Рабочая емкость масла - 320 см 3 . (масло синтетическое Mobil Arktic 22).

Объем основного цилиндра - 6,79 см 3 .

Допустимая температура окружающей среды, при которой компрессор работает устойчиво, составляет +32,2 0 С.

Рабочее напряжение - 220 В.

Потребляемая электрическая мощность - 147 Вт.

Охлаждение компрессора - конвективное естественное.

Расширительное устройство - капиллярное.

Диаметры входного и выходного патрубков 8 и 6 мм.

Масса агрегата - 8,8 кг.

Компрессорный агрегат Атлант С-КО 160 Н5-02 используется в холодильных контурах бытовых холодильников.

2.3.2 Теплообменные аппараты

Испарители - являются теплообменными аппаратами. В испарителях с одной стороны теплопередающей поверхности проходит хладагент, претерпевающий фазовыепревращения, в результате чего на этой стороне реализуются высокие коэффициенты теплоотдачи. С другойстороны теплопередающей поверхности проходит воздух икоэффициент теплоотдачи будет в десятки раз ниже. Эта сторона ибудет определять эффективность работы теплообменника, интенсивность кипения хладагентаи восприятия им тепла отохлаждаемого воздуха. Тепло в испарителе передается хладагенту от охлаждаемой среды через стенку трубы.

2.3.3 Регулирующие, дросселирующие устройства

Роль дросселирующего устройства выполняет капиллярная трубка внутренним диаметром 0,71 мм у холодильного агрегата холодильной камеры и внутренним диаметром 0,66 мм у агрегата морозильной камеры. Наружный диаметр обеих трубок 1,95 мм. Наличие такого элемента в холодильном агрегате делает его чувствительным к попавшим в его внутреннюю систему влаге и другим загрязнениям. В связи с этим требуется особое внимание к чистоте и обезвоживанию системы холодильных агрегатов.

2.3.4 Фильтр-осушитель

В бытовом компрессионном холодильнике «Стинол-102» используется фильтр-осушительный патрон, служит для поглощения влаги из хладагента и предохранения регулирующего устройства (капиллярной трубки) от замерзания в нем воды. Корпус 2 осушительного патрона состоит из металлической трубки длиной 105-135 мм и диаметром 12-18 мм с вытянутыми концами, в отверстия которых впаивают соответствующие трубопроводы холодильного агрегата.

Рисунок 7 – Фильтр-осушительный патрон:

1 - обойма сетки фильтра; 2 - корпус; 3 - адсорбент; 4 - сетка фильтра; 5 - трубка конденсатора; 6 - корпус; 7 - фильтр; 8 - капиллярная трубка

Внутри корпуса патрона помещают 10-18 г адсорбента 3 (синтетического цеолита). Адсорбент имеет простую кристаллическую структуру. Мельчайшие поры соединены узкими каналами. Благодаря такой структуре возникает избирательная адсорбция, т.е. свойство молекулярного сита, когда в полости пор проникают лишь те молекулы, размер которых меньше диаметра каналов. Поэтому вся активная поверхность и объем пор используются для удержания молекул воды и не засоряются прочими веществами с более крупными молекулами (в частности, хладоном и маслом).

Корпус осушительного патрона изготавливают из медных трубок. Адсорбент 3 помещают в корпус патрона между сетками 4 с обоймами 1, которые установлены на входе и выходе патрона.

Во входное отверстие корпуса 6 фильтра запаивают трубку 5 конденсатора, а в выходное - капиллярную трубку 8.

2.3.5 Испарители

В морозильном отделении используется испаритель системы «NoFrost», выполненный в виде компактного блока. В холодильной камере применен классический для стинолов испаритель «плачущего» типа. Поскольку сам испаритель холодильной камеры изготавливается в виде несъемного модуля из цельной медной трубки, выход его из строя по какой-либо механической или химической причине (например, по причине коррозии) маловероятен. Испаритель, работающий на холодильную камеру, крепится между задней стенкой внутреннего и наружного шкафов, в заполненном вспененным пенополиуретаном пространстве, а, соответственно, испаритель второго агрегата, который охлаждает морозильную камеру, находится внутри стальной оцинкованной трубки, закрепленной на стальных пластинах, служащих одновременно полками в морозильной камере. Таким образом, в случае необходимости, вся конструкция испарителя морозильной камеры легко снимается и может быть заменена.

Плачущий испаритель - это та деталь агрегата, которая охлаждает воздух в холодильной камере. Конструктивно выполнен в виде металлического крашенного листа, закрепленного вертикально вдоль задней стенки в холодильной камере.

Сервисный центр "Стинол Сервис" производит техническое обслуживание и ремонт холодильников Стинол на дому.

Следующие сборочные единицы могут быть демонтированы, а при необходимости заменены, без нарушения их целостности: электролампа освещения, плафон, дверной выключатель, электропатрон, коробка освещения, лампочки светосигнальные, трафаретная накладка, терморегуляторы, приборная панель, пускозащитные реле, соединительный шнур, двери холодильной и морозильной камер.

Перед демонтажом холодильника специалисты нашего сервисного центра по ремонту холодильников Стинол (Stinol) произведут все необходимые подготовительные операции: отключение холодильника Стинол от сети; освобождение морозильной и холодильной камеры от продуктов, полок и сосудов; установка холодильника в удобное место; подготовка необходимого инструмента.

Замена электролампочки. При замене электролампочки вывинчивается самонарезной винт, снимается плафон путем нажатия на верхнюю и нижнюю защелки у его основания и потянув на себя.

Демонтаж дверного выключателя и электропатрона. При демонтаже дверного выключателя и электропатрона снимается пробка и вывинчивается самонарезной винт. Блок освещения тянется на себя и снимается. Для того чтобы снять дверной выключатель необходимо повернуть блок освещения на девяносто градусов, а затем надавить на крепежные защелки (предварительно дверной выключатель отсоединяется от электросхемы). Электропатрон отсоединяется от электросхемы, его необходимо потянуть на себя на несколько миллиметров вместе с переходником и повернуть на девяносто градусов, отсоединив от переходника.

Демонтаж светосигнальных лампочек и терморегуляторов. Для того чтобы произвести демонтаж светосигнальной лампочки и терморегулятора необходимо используя тонкую отвертку отцепить накладку (трафаретный профиль) вместе с приборной панелью и затем снять ее. Осуществляется демонтаж ручки терморегулятора. Вывинчиваются крепежные саморезные винты основания приборной панели. Для осуществления демонтажа навески и верхней двери производится вывинчивание крепежных винтов верхней навески двери. Приборная панель снимается с основания. Демонтируются светосигнальные лампочки. Крышка холодильника снимается, вывинтив крепежные саморезные винты.

Конденсатор немного отводится от задней стенки, предварительно вывинтив крепежные винты. Также вывинтив крепежные винты, отсоединяются сильфонные трубки терморегулятора холодильной камеры и терморегулятора морозильной камеры. Разгерметизировав выходы сильфонных трубок из холодильника, освобождают трубки. Осуществляется замена терморегуляторов, отсоединив их предварительно от электросхемы и освободив корпуса.

Демонтаж пусковых и защитных реле. Для демонтажа пусковых и защитных реле необходимо снять крышку, затем отсоединить фастоны реле от переходных контактов компрессора, а электропроводку реле - от сборной зажимной коробки.

Замена дверей. Для того чтобы заменить двери необходимо снять заглушки, а также нижнюю подставку, вывинтив саморезные винты. Вывинчиваются крепежные винты нижнего шарнира и, придерживая снизу, снимается нижняя дверь. Верхняя дверь также придерживается снизу и снимается, предварительно вывинчиваются крепежные винты центральной подвески. Подвешиваются двери в обратной последовательности.
