4. ПОЛИСПАСТЫ

Полиспастом называется устройство, представляющее собой систему блоков и тросов, предназначенное для выигрыша в силе либо в скорости. В грузоподъемных механизмах применяются силовые полиспасты для уменьшения усилия в тросе и снижения передаточного числа редуктора.

В морской практике полиспасты, которые применяются для подъема груза, стрелы и другого оборудования, называются талями. К ним относятся грузовые тали, тали топенанта, топрик-тали, шлюп-тали, тали оттяжки и др.

Ходовой конец полиспаста (тали), который навивается на барабан, называется лопарем.

Основным параметром полиспаста является его кратность u (передаточное отношение) кратностью полиспаста называется отношение числа ветвей троса, которые сбегают c подвижных блоков к числу лопарей.

Трос, предназначенный для подъема и опускания груза, называется шкентелем. Трос, предназначенный для удержания стрелы и изменения ее вылета, называется топенантом.

Кратность грузового полиспаста представляет собой отношение числа ветвей троса, на которых висит груз, к числу лопарей

где

–число ветвей троса,на который висит груз;

–число лопарей.

По числу лопарей полиспасты подразделяются на одинарные (рис.4.1 а)) (=1) и сдвоенные (рис.4.1 б)) (=2).

Рис.4.1. Одинарный полиспаст кратностью u г =2

Рис.4.2. Сдвоенный полиспаст кратностью u г =2

Определим к.п.д. полиспаста на примере одинарного полиспаста, изображенного на рис. 4.2, имеющего кратность u г . В неподвижном полиспасте сила натяжения во всех одинакова

, (4.2)

где F Q – сила веса груза, Н.

u г – кратность грузового полиспаста.

Если полиспаст начинает поднимать груз, то силы натяжения в его ветвях распределяется неравномерно. Это обусловлено потерями к.п.д. в блоках и от жесткости троса. Усилия распределены таким образом:

,

,

,

….

,

,

где  – к.п.д., учитывающий потери на трение в блоке и от жесткости каната.

Система сил находится в равновесии

Здесь в скобках указана сумма геометрической прогрессии

, с учетом этого выражение (4.3) приведется к виду

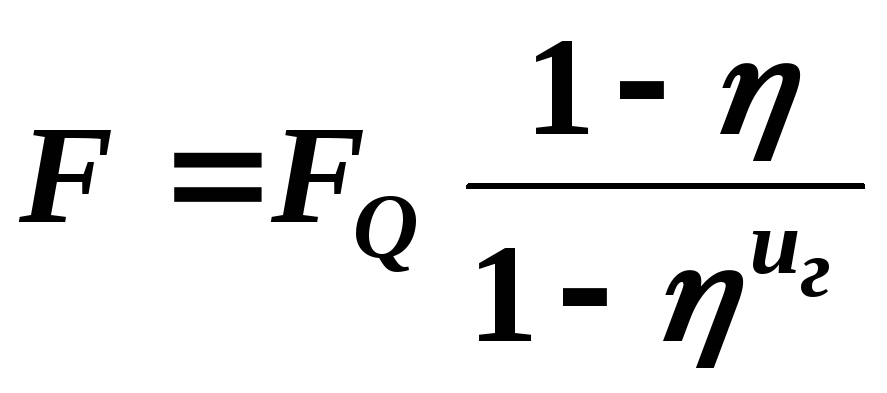

. Откуда получим формулу для определения тягового усилия в лопаре троса

(4.4)

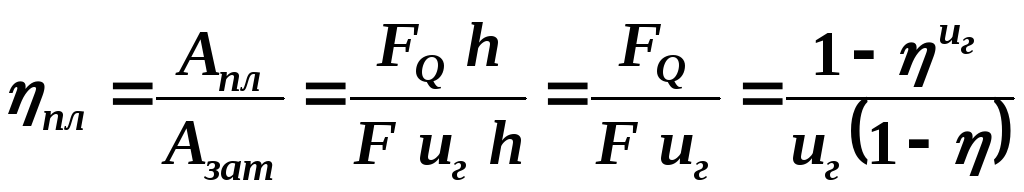

К.п.д. полиспаста представляет собой отношение полезной работы

Рис.4.3. Распределение усилий в ветвях полиспаста

при подъеме груза весом F Q на высоту h к затраченной работе

. (4.5)

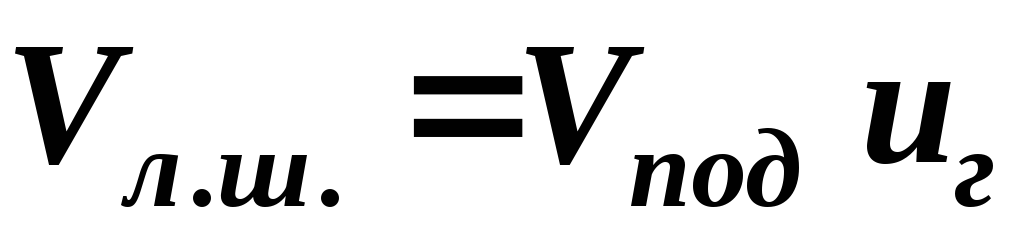

Между скоростью подъема (опускания) груза V под и скоростью выбирания (травления) лопаря шкентеля V л.ш. существует зависимость

(4.6)

Недостатком одинарных полиспастов является то, при подъеме груза он также перемещается горизонтально. Это затрудняет точную остановку груза и вызывает неравномерные реакции в опорах барабана.

Полиспаст - это механизм, с помощью которого осуществляется подъем грузов. В его состав входит одна или несколько групп блоков, огибаемых канатом. Слово «полиспаст» произошло от греческого polyspastion. Этот термин переводится как «натягиваемый несколькими канатами». Главная функция полиспаста состоит в увеличении грузоподъёмности основного механизма.

Другими словами, это устройство дает выигрыш в силе. Однако обратным эффектом использования полиспаста является уменьшение скорости подъема. Также можно выиграть в скорости за счет проигрыша в силе. Однако подобные полиспасты применяются значительно реже. В любом случае, принцип работы устройства заключается в действии рычага.

Устройство механизма

Полиспаст - это который позволяет получить силу, превышающую подъемную силу лебедки в несколько раз. Другими словами, этот механизм увеличивает грузоподъемность устройства. Применение полиспаста позволяет поднимать тяжелый груз при помощи лебедки, имеющей небольшую грузоподъемность. Важно помнить, что скорость подъема тяжелых конструкций уменьшится настолько, насколько будет достигнут выигрыш в грузоподъемности.

Назначение механизма

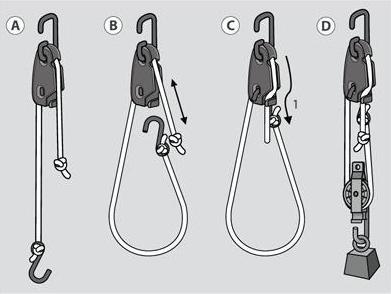

Полиспаст необходим для подъема тяжелых грузов с приложением минимума усилий. Простейшая конструкция полиспаста устроена так, что один край каната закрепляется на барабане, а на противоположном конце каната располагается подвешенный груз. Устройства, имеющие более сложную конструкцию, включают в себя несколько неподвижных и подвижных роликов.

Под каждый вес следует учитывать размеры, блоки и диаметр каната. Груз, имеющий большую массу, при подвешивании на канат увеличивает нагрузку. Для подобного механизма характерен быстрый износ. В этом случае требуется уменьшение напряжения в канате. Поэтому для подвешивания груза большой массы применяют два либо четыре каната. Также возможно использование полиспаста сложной конструкции.

Принцип работы

Человеку, никак не связанному с погрузками, название этого механизма покажется непонятным. Однако на самом деле полиспаст - это очень простой грузоподъемный механизм, соорудить который может практически каждый. Принцип работы этого устройства предельно прост и его изучают в школе на уроках физики. Да и схема работы такого небольшого «подъемного крана» очень проста.

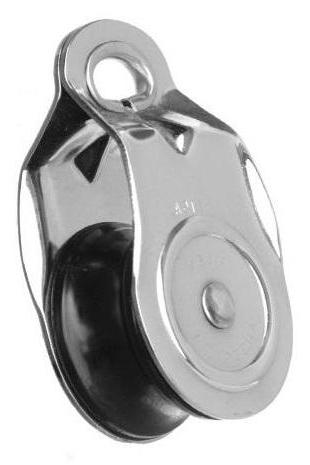

Конструкция полиспаста включает в себя несколько групп блоков, собираемых в специальные обоймы. А они поочередно огибаются веревкой либо канатом. Даже такая простая конструкция может достаточно эффективно применяться для увеличения силы, прилагаемой для опускания либо поднятия грузов. Также конструкция простого полиспаста содержит грузовые блоки. Они могут быть следующих видов:

• многороликовые или однороликовые;
• неподвижные или подвижные.

Тяговое усилие каната в этом случае полностью зависит от количества нитей каната в используемой конструкции.

В каких сферах применяется устройство?

Полиспаст применяют для подъема и перемещения груза в тех случаях, когда можно задействовать только физическую силу человека и наименьшее количество вспомогательных механизмов. Также полиспаст - это важнейшая составляющая лебедок, кранов и прочих средств механизации.

По этой причине данные устройства используют практических во всех сферах, где хоть как-нибудь применяются подъемно-транспортные механизмы: начиная от бытовых задач и заканчивая тяжелой промышленностью.

Итак, по какому принципу действует полиспаст? Работа этого устройства основана на законе рычага: при выигрыше в силе получаешь проигрыш в расстоянии. Поскольку этот принцип весьма прост, изготовить полиспаст своими руками не составит большого труда. Для этого понадобится всего два однороликовых блока.

Для подъема груза определенной массы с помощью полиспаста нужно приложить усилия, вдвое меньше его массы. Не следует забывать и о длине используемой веревки. Она должна быть вдвое больше высоты, на которую будет подниматься груз. Следует отметить, что полиспасты, имеющие самое простое устройство, именуются «полиспастами два к одному», так как они увеличивают прикладываемую силу вдвое. Конструкция с тремя блоками, соответственно, дает увеличение силы в три раза.

Кратность полиспаста

Следует отметить, что расчет полиспаста играет очень важную роль. Ведь механизм работает далеко не в идеальных условиях. На него воздействуют силы трения, возникающие при перемещении троса по шкиву. Также силы трения возникают при вращении ролика, независимо от того, какие подшипники в нем используются.

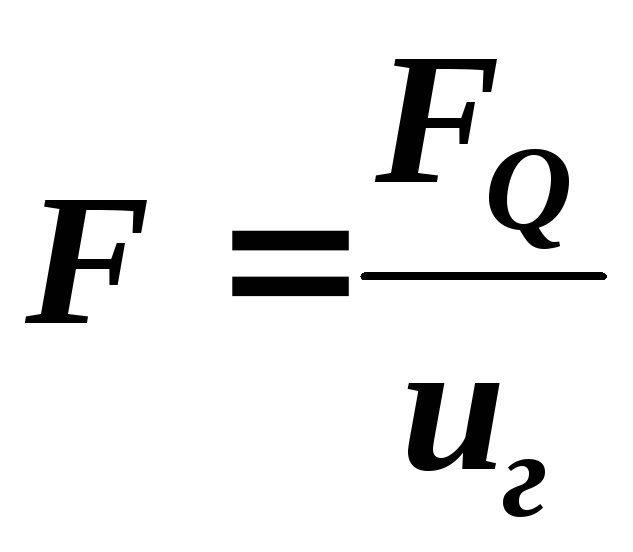

Для определения силы натяжения применяемой веревки без учета потерь на трение необходимо вес груза поделить на кратность полиспаста. Под ней следует понимать количество нитей каната, удерживающих груз. Также не следует пренебрегать трением. От него также зависит эффективность функционирования полиспаста.

Снизить его можно, используя блоки и канаты высокого качества, а также посредством качественного исполнения, исключающего ненужные перехлесты и перегибы.

На сегодняшний день схемы полиспастов изучаются даже в школьном курсе физики. С их помощью изготовить эту конструкцию не составит большого труда. Также необходимо приобрести следующие элементы:

• фитинг;
• канат;
• лебедку.

Какие модели устройства существуют?

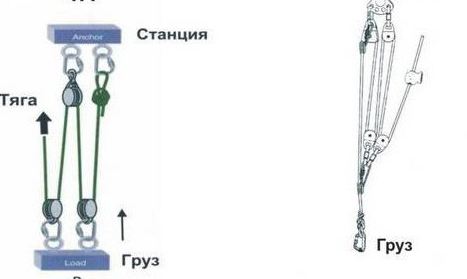

Для создания простейшей модели необходим лишь один блок. Применение такого механизма дает двукратный выигрыш в силе. Это значит, что для подъема груза нужно приложить в два раза меньше усилий. Однако веревка в этом случае должна быть в два раза длиннее. Подобный полиспаст имеет соотношение два к одному. Такая конструкция может и вовсе не содержать блоки полиспаста, так как вместо него можно использовать обычный карабин.

При использовании в полиспасте сразу двух блоков можно увеличить втрое преимущество в прикладываемом усилии. Имеется также и функция подстраховки, которая срабатывает при опускании каната. В этом случае затягиваются два и блокируют груз.

Если к предыдущему механизму добавить еще два блока, то получится устройство полиспаста, дающее четырехкратный выигрыш в силе. Такой механизм имеет отношение четыре к одному. В этом механизме четверть веса идет на конец каната, а вся остальная нагрузка - на сам канат.

Сложные полиспасты

Следует отметить, что передачи усилия в чистом виде нельзя достичь из-за возникновения силы трения. Когда канат трется о блок, теряется от десяти до двадцати процентов прикладываемого усилия. Поэтому в простом полиспасте на самом деле соотношение будет приблизительно 1,8 килограмма на килограмм поднимаемого груза. А 5-кратный полиспаст будет давать выигрыш в силе чуть больше чем в 3 раза.

Вышеуказанное соотношение свидетельствует о том, что возможно увеличивать число блоков полиспаста до некоторого предела, после чего может произойти противоположный эффект. Однако для того чтобы повысить максимальное соотношение, можно применять сложные полиспасты.

Данный полиспаст устроен таким образом, что поднимаемый вес не создает нагрузку на последний блок. Вместо этого он нагружает канат, который проходит через блок. В результате при применении 3 блоков поочередно соединяются полиспасты 2:1 и 3:1. В теории это дает шестикратный выигрыш в силе, а на практике - в 4,3 раза.

Как снизить трение?

Главная проблема полиспаста состоит в том, что в процессе работы ему приходится преодолевать возникающие силы трения. Данную задачу можно частично решить, если использовать высококачественные канаты, блоки-полиспасты, имеющие гладкие ручьи, а также густую смазку.

Также появляются дополнительные возможности при грамотном применении конструкции полиспаста. К примеру, если использовать не один карабин, а два. За счет этого снижается сила трения, а также происходит увеличение радиуса перегиба.

› Применение полиспастов для вытаскивания и самовытаскивания застрявшего автомобиля

Подыскивал интересный практический материал о вытаскивании застрявшей техники и наткнулся на просторах интернета на старую советскую книгу "Руководство по эвакуации танков с поля боя" ВОЕНИЗДАТ НКО СССР 1942 год

В ней очень простым и доступным языком изложено применение полиспастов для извлечения застрявшей техники из грязи, включая примеры расчетов необходимого усилия, причем исходя из практики, полученной уже во время войны. Зная ценность каждого танка в бою, считаю что к написанию книги в 1942 году отнеслись с должной долей внимания. Нам остается только подставлять значения массы нашего авто, усилия лебедки и благодарить дедов за обобщение и систематизацию полученного практического опыта по вытаскиванию застрявшей бронетехники.

СПОСОБЫ ВЫТАСКИВАНИЯ ЗАСТРЯВШИХ ТАНКОВ С ПОМОЩЬЮ ПОЛИСПАСТОВ

(Способы, требующие применения больших тяговых усилий)

Для вытаскивания тяжело застрявших танков в большинстве случаев необходимо приложить большие тяговые усилия, превышающие вес самого танка в 2,5-3,5 раза. Имеющиеся в войсковых частях тракторы и тягачи в таких случаях не в состоянии без вспомогательных устройств создать необходимые по величине тяговые усилия для вытаскивания. Поэтому для вытаскивания тяжело застрявших танков приходится применять полиспасты.

Применение и устройство полиспастов

Полиспаст представляет собой механизм, предназначенный для подъема и передвижения тяжестей, состоящий из тягового приспособления, системы блоков и троса. Увеличение усилий в полиспасте происходит за счет уменьшения скорости движения передвигаемого предмета по сравнению со скоростью выбирания троса тяговым приспособлением (лебедкой или буксирным крюком движущегося трактора). Выигрыш в силе полиспаста обратно пропорционален изменению скорости. Для вытаскивания танков применяются простые полиспасты (рис. 5) и прогрессивные (рис. 6).

Простые полиспасты

Прогрессивные полиспасты

Получаемые при помощи простого полиспаста результативные увеличенные усилия, приложенные к крюкам вытаскиваемого танка, определяются следующей формулой: S=PnK, где:

К - максимальный коэффициент потерь усилий за счет сопротивления в блоках и на изгибе (при 3-12 блоках в полиспасте), равный 0,8.

Пример 1. Требуется вытащить танк.

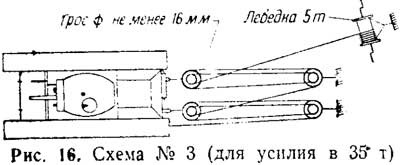

Необходимое тяговое усилие для извлечения танка (установленное при данном виде застревания) - 35 т. На месте есть тяговое приспособление (лебедка или трактор ЧТЗ-60 или 65) с тяговым усилием Р = 5 т. Определим необходимое количество ветвей в полиспасте, пользуясь формулой S = РnК. Для этого подставим в нее вместо буквенных обозначений цифровые величины, а именно: S = 35 т; Р = 5 т; К = 0,8, и в результате получим следующее выражение: 35 = 5 n 0,8, откуда n~9, т. е. количество ветвей в полиспасте будет равно девяти. Количество однороликовых блоков, необходимое для полиспаста (m), определяется по числу ветвей троса (n), уменьшенному на единицу, т. е. т = n - 1; в данном случае т = 9 - 1=8.

При применении двухроликовых блоков количество их уменьшается вдвое, т. е. в данном случае потребуется только четыре блока, что и показано на рис. 5. При применении трехроликовых блоков количество их соответственно уменьшается втрое. Если необходимо создать большие тяговые усилия, число ветвей троса и блоков в полиспасте следует соответственно увеличивать. Прогрессивный полиспаст (рис. 6) состоит из двух или нескольких простых полиспастов Прогрессивный полиспаст используют для создания тяговых усилий свыше 50 т для уменьшения количества блоков и троса в полиспасте и если на месте есть лишь маломощные тяговые приспособления (ручные лебедки до 5 т или тракторы ЧТЗ-60 или 65). Получаемые при помощи прогрессивного полиспаста результативные увеличенные тяговые усилия, приложенные к крюкам вытаскиваемого танка, определяются по формуле S=2mPnK, где:

S - результативные увеличенные усилия, приложенные к крюкам вытаскиваемого танка;

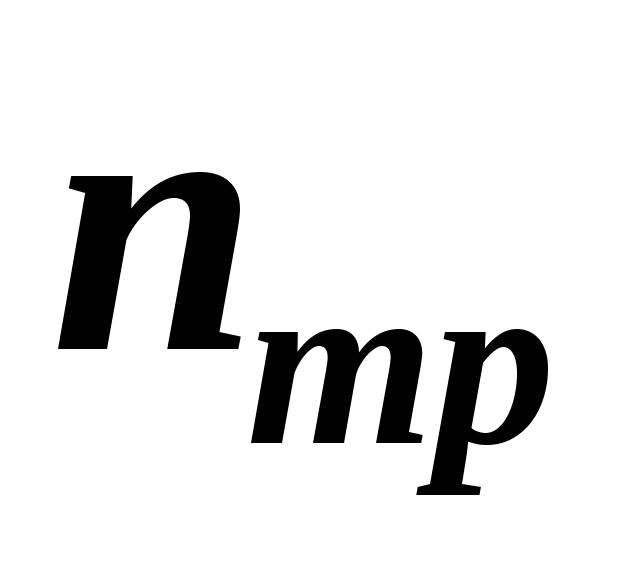

m - число прогрессивных блоков. Под прогрессивным блоком понимается дополнительно вводимый в систему простой полиспаст, состоящий из одного блока;
Р - начальное тяговое усилие, развиваемое лебедкой или трактором;
n - число ветвей троса полиспаста;
К - максимальный коэффициент потерь, равный 0,8.

Пример 2. Необходимо вытащить тяжело застрявший танк.
Необходимое для извлечения тяжело застрявшего танка тяговое усилие (установленное при данном) виде застревания) равно 140 т. На месте имеется тяговое приспособление (лебедка, трактор ЧТЗ-60 или 65) с тяговым усилием P = 5 т. Задаемся количеством ветвей троса в основном простом полиспасте, равным 9 штукам. Подставляя численные выражения в формулу: S = 2mPnK, а именно P = 5; n = 9; К = 0,8, получаем: 140 = 2m 5 9 0,8, откуда определяем величину т~2, т. е. находим число прогрессивных блоков, равное двум.

Анкеры (мертвяки)

Анкерные устройства для крепления неподвижных блоков и лебедок обычно представляют собой закопанные в землю деревянные столбы (рис. 13).

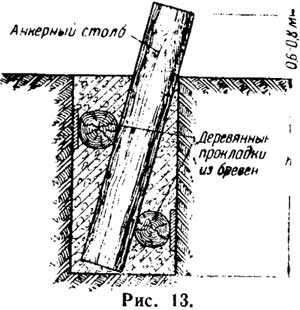

Анкерный столб

Анкерный столб представляет собой бревно диаметром не менее 30 см или несколько бревен меньшего диаметра. Глубина (h) закапывания анкерного столба зимой 2,0 м, летом 2,5 м. Ширина анкерного колодца 1-1,2 м. Высота анкерного столба над уровнем грунта 0,6-0,8 м. Колодец после установки анкерного столба летом засыпают грунтом с камнями с проливкой и трамбованием слоями, а зимой грунтом с проливкой и промораживанием слоями. Изображенный на рис. 13 анкерный столб, установленный в зимних условиях с промораживанием грунта, выдерживает нагрузку (тяговое усилие) до 50 т, в летнее время - 10 т. В летнее время для увеличения опорного сопротивления рекомендуется соединять анкеры в сплошную анкерную стенку, ставя столбы через 1,5-2 м и укладывая деревянные прокладки из трех рядов бревен. В отдельных случаях вместо анкеров могут быть использованы находящиеся вблизи деревья, сваи, валуны, а также и тяжелые танки.

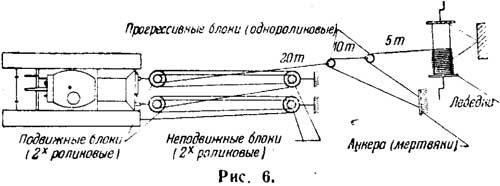

Порядок выбора требуемой схемы полиспаста (определение необходимого числа ветвей троса и блоков) в зависимости от типа танка и условий его застревания

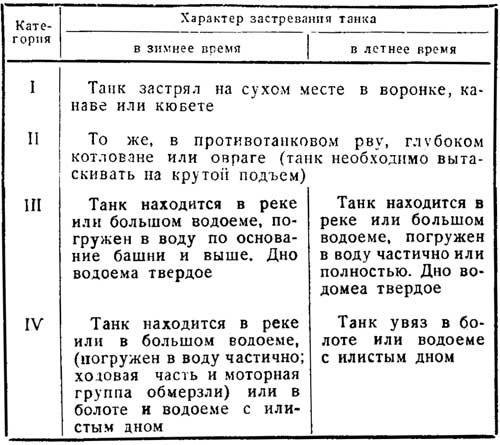

1. Для того чтобы выбрать требуемую схему полиспаста, надо установить категорию застревания танка, которая определяется по нижеследующим признакам (табл. 2).

Таблица 2.

порядок выбора схемы полиспаста

2. В зависимости от типа танка и установленной категории застревания определяется требуемое тяговое усилие для вытаскивания танка (табл. 3).

Таблица 3.

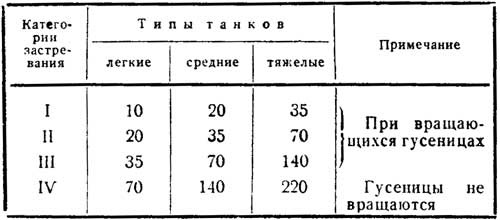

Примерные тяговые усилия (в тоннах), требуемые для вытаскивания танков (взяты из практики эвакуации танков с поля боя на Западном фронте).

применение тягового усилия

Вытаскивание танков

Вышеприведенные в табл. 3 примерные тяговые усилия, требуемые для вытаскивания танков, предусматривают, что при вытаскивании машин полиспастами предварительно проведены следующие подготовительные работы:
а) сколоты лед и мерзлый грунт вокруг танка;
б) путь перемещения танка очищен от валунов, пней, свай и т. д.;
в) уклоны на пути перемещения танка уменьшены путем устройства более пологих выходов;
г) танк вывешен домкратами (при большом крене или опрокидывании на башню).

Приведенные тяговые усилия в основном рассчитаны на случаи тяжелого застревания танков, без учета возможной работы мотора и исправности ходовой части. При проведении соответствующих подготовительных саперных работ и использовании собственной мощности мотора тяговые усилия, необходимые для вытаскивания танка, могут быть соответственно уменьшены.

3. Для получения указанных в табл. 3 тяговых усилий, необходимых для вытаскивания застрявших танков, рекомендуются нижеследующие типовые схемы полиспастов (рис. 14-19). В каждом отдельном случае по требующемуся для вытаскивания танка тяговому усилию (определяемому по табл. 3) подбирается одна из шести приведенных на рис. 14-19 схем полиспаста.

Пример 3. Средний танк зимой провалился в большой водоем; его ходовая часть и моторная группа покрылись льдом, гусеницы не вращаются. Для вытаскивания этого танка 5-тонной лебедкой необходимо установить требуемую схему полиспаста (определить число блоков, количество ветвей тросов и анкеров). По табл. 2 определяем характер застревания танка, относимый в данном случае к IV категории. В зависимости же от категории застревания и типа танка определяем по табл. 3 необходимое тяговое усилие, равное в данном случае 140 т. По величине тягового усилия из рекомендуемых схем полиспаста при 5-тонной ручной лебедке выбираем схему № 5 (рис. 18), т. е. выбираем прогрессивный полиспаст, состоящий из простого полиспаста и двух прогрессивных блоков.

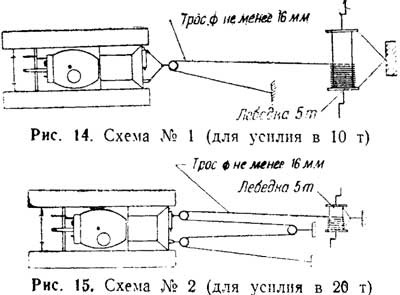

При использовании для начального тягового усилия 10-тонной ручной лебедки или лебедки трактора С-2 схему полиспаста можно взять на номер ниже. т. е. схему № 4 (рис. 17). Ниже приводится таблица замены основных схем) полиспастов при 5-тонной лебедке на другие схемы при приложении на рабочем конце троса взамен 5-тонной лебедки различных тяговых усилий (табл. 4).блоки к крюкам танка и к анкерным устройствам крепить отдельными короткими концами троса или цепями, как указано на рис. 8, 9, 10 и 11;
лебедку крепить к анкерам при помощи концов троса, причем трос завязывать таким же способом, как и в случае крепления блоков к анкерам;
при устройстве полиспастов (при наличии 3-тонной лебедки) необходимо для получения требующихся тяговых усилий, указанных в схеме, применять в качестве тяговых устройств по две 3-тонных лебедки или выбирать следующую по порядку схему полиспаста;
при натяжении троса в полиспасте запрещать обслуживающему персоналу стоять между блоками (в направлении натяжения троса), дабы избежать несчастных случаев;
не становиться ногами и не бросать тяжелые предметы на натянутый в полиспасте трос, во избежание повреждения и обрыва троса;
блоки различной тяговой способности должны распределяться в полиспасте в соответствии с приходящимися на них усилиями.

И на последок немного теории о полиспастах
