9 Ведомость рабочих чертежей основного комплекта

		Наименование		Примечание
		Чертежи марки АС
		общие данные (начало)
		общие данные (окончание)
		Установка разъединителей на опорах В/1 10 кВ. Обзорный лист
		Спецификация

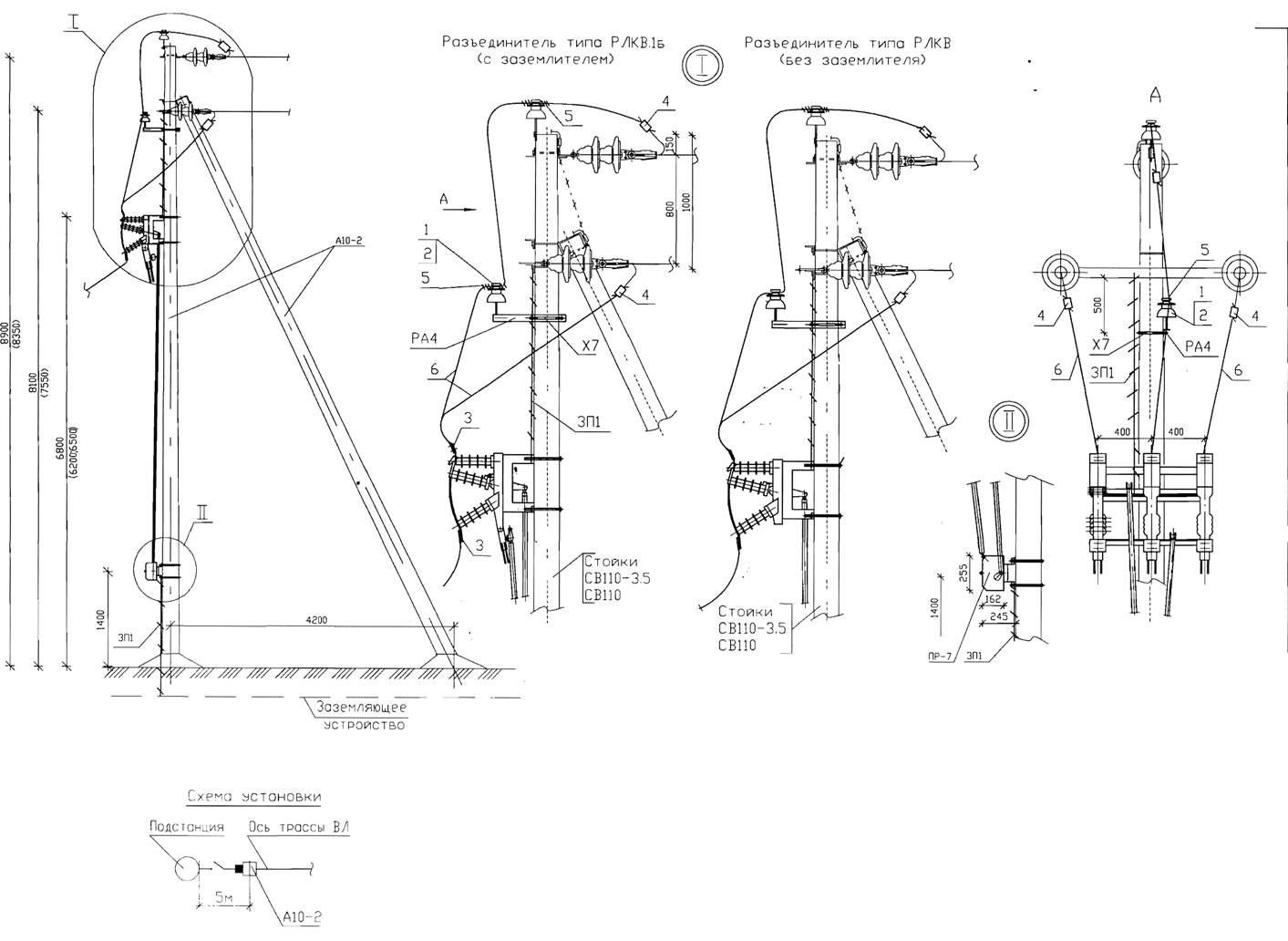

		Установка разъединителей РЖВ,1б и Р/1КВ на промежуточной опоре П10-2
		Установка разъединителей РУ1КВ.1& и Р/1КВ на концевой опоре К10-1 (А10-1)

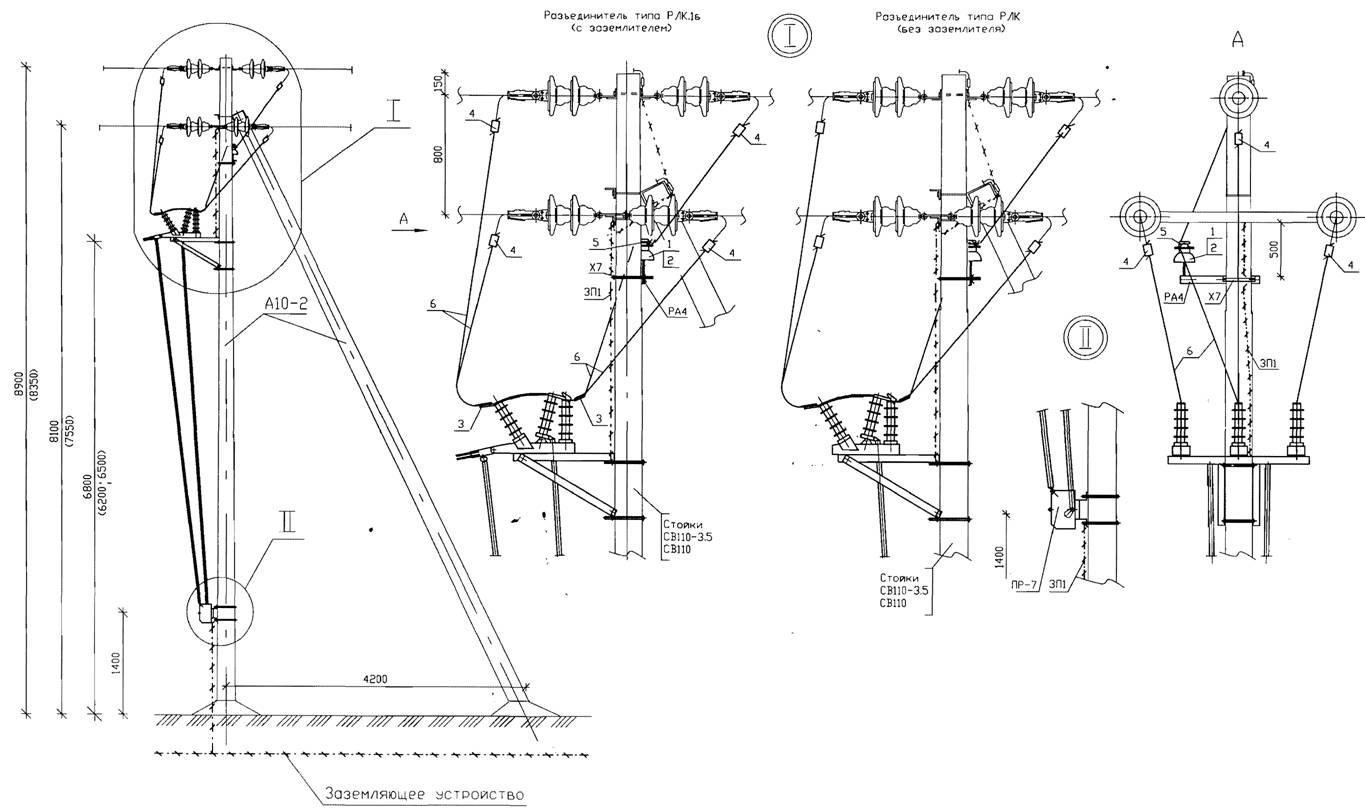

		Установка разъединителей Р/1К,1в и Р/1К на анкерной опоре А10-1
		Установка разъединителя Р/1К,1а на ответвительной анкерной опоре ОА10-1
		Установка разъединителя РАК на ответвительной анкерной опоре ОА10-1

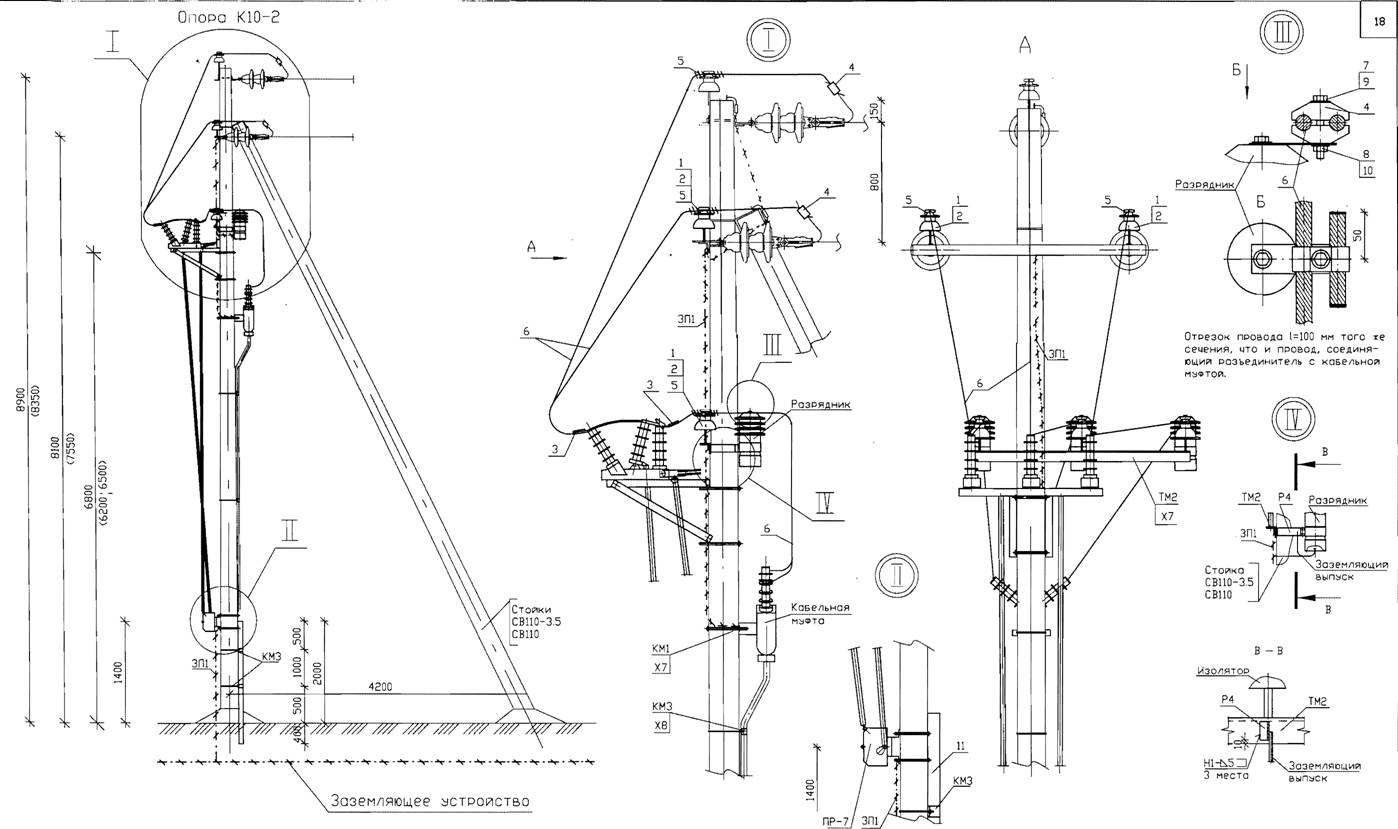

		Установка разъединителя Р/1К,1а и кабельной муфты на концевой опоре К10-1
	Наименование		Примечание
	Чертежи марки ЗС
	Варианты применения РП в сетях 10 кВ

Обозначение	Наименование	Примечание
	Ссылочные документы
Серия 3,407,1 - 143	Типовые строительные конструкции, изделия и узлы. Железобетонные опоры ВУ1 10 кВ
ТУ 34-09-11232-87	Колпачки
ТУ 34-13-10273-88	Зажимы соединительные плашечные типа ПА, Зажимы петлевые плашечные типа ПС-1/3-1
ТУ 34-13-10619-91	Изоляторы фарфоровые типа ШФУ 10
ТУ 34-13-11214-87	Изолятор ШФ 20Г
ТУ 34-13-11229-87	Изолятор ШФ 10Г

Обозначение	Наименование	Примечание
	Прилагаемые документы
3,407,1 - 143,8,66	кронштейн РА4
3.407,1 - 143,8,61	Кронштейн Р4
3,407,1 - 143,8,2	Траверса ТМ2
3,407,1 - 143,8,55	Кронштейн КИ1
3.407,1 - 143,8,56	Скова КИЗ
3,407,1 - 143,8,68	Хомуты Х7, Х8
3,407,1 - 143,8,54	Проводник ЗП1

Ведомость ссылочных и прилагаемых документов

Установки разъединителей РУ1К и РУ1КВ на железобетонных стоиках СВ110 опор В/1 10 кВ

Узлы, элементы и детали, входящие в комплектацию рассматриваемых в проекте опор ВЛ в спецификацию не включены и должны приниматься по спецификации типового проекта 3,407,1-143, док,3,407,1-143,1,4 и др,

Марка, поз,	Обозначение	Наименование		Кол-во на установка					Масса ед, кг
										Приме­ чание
		Стальные конструкции
	3,407,1-143.8,66	Кронштейн РА4
	3.407,1-143,8.61	Кронштейн Р4
		Траверса ТМ2
	3.407.1-143,8.55	кронштейн КМ1
	3.407,1-143,8.56	Скова КМЗ
	3,407,1-143,8.68
	3.407.1-143,8.68
	3.407,1-143,8,54	Проводник ЗП1
		линейная арматура
	ТУ34-13-11214-87	Изолятор
	ТУ34-09-11232-87	колпачок КП22
	ТУ34-13-10273-88	Зажим аппаратный прессуемый
	ТУ34-13-10273-88	Зажим марки ПА
		Крепление провода
		ошиновка (провод В71)
		Разрядник
		Муфта кабельная
		Стандартные изделия
		Болт М8х60 ГОСТ7798-70
		Гайка М8 ГЖТ5915-70
		шайба 8 ГОСТ11371-70
		шайба 8 65Г ГОСТ6402-70
		Уголок 80x80x6 ГОСТ8509-93 С245 Г0СТ27772-88

Спецификацию установки узлов разъединителя на опоре смотреть на листе АС4,
Кронштейн разъединителя и узел крепления привада заземлить проводником ЗП1,
При необходимости установки разъединителя но ответвлении, наминающемся с промежуточной опоры, разъединитель устанавливать на концевой опоре, расположенной в 10 метрах от промежуточной опоры магистрали,

Спецификацию установки узлов разъедините ля на опоре смотреть на листе АС4,
На ручном приводе ПР-7 предусмотреть установку замка,
(А10-2)

Спецификацию установки узлов разъединителя на опоре смотреть но листе АС4,
Кронштейн Разъединителя и узел крепления привода заземлить проводником ЗП1.
На рамном приводе ПР-7 предусмотреть установка замка.
Длина пролета L принимать по таблице 1 документа 3.407,1-НЗЛ. 10 (типовой проект 3.407,1-143).
Ремонтные роботы на опоре и разъединителе выполнять при отключённом питании ВУ1 с обеих сторон опоры.

Кронштейн разъединителя и узел крепления привода заземлить проводником ЗП1.
Но ручном приводе ПР-7 предусмотреть установку замка,
размеры но чертеже приняты по типовому проекту 3,407.1-143 (вып.1).
Трасса ответвления не должна отклоняться от прямого угла Более 15°.
Установку разъединителя но ответвительная анкерной опоре допускается применять в стесненных условиях.
Ремонтные роботы на опоре и разъединителе выполнять при отклоненном питании ВЛ с обеих сторон опоры.

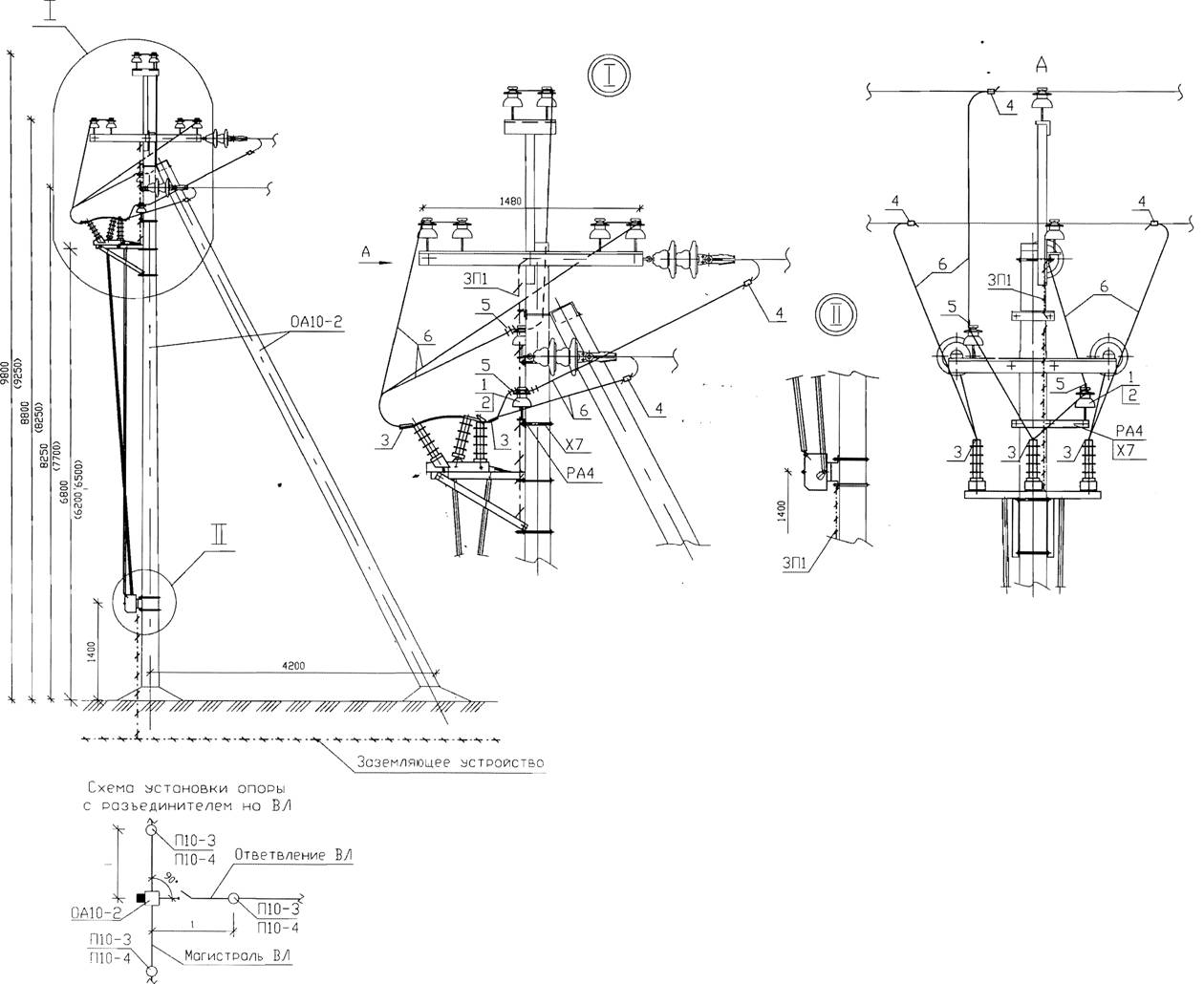

установка разъединителя РЛКВ.1а но ответвительной анкерной опоре ОА10-2

Спецификацию установки узлов разъединителя на опоре смотреть на листе АС4.
кронштейн разъединителя и узел крепления привода заземлить проводником ЗП1,
На руиной приводе ПР-7 предусмотреть установка замка.
размеры на чертеже приняты по типовому проекту 3,407.1-143 (вып,1).
Трасса ответвления не должна отклоняться от прямого угла более 15°.
Установку Разъединителя на ответвительной анкерной опоре допускается применять в стесненных условиях.
Ремонтные роботы на опоре и разъединителе выполнять при отключенном питании ВУ1 с обеих сторон опоры.

Спецификацию установки узлов разъединителя, кабельной муфты и разрядников на опоре смотреть на листе АС4.
Кронштейн Разъединителя и узел крепления привода заземлить проводником ЗП1.
На ручном приводе ПР-7 предусмотреть установку замка,
Для крепления проводов на разряднике допускается использовать верхние одновинтовые плашки зажимов ПА, болты М8х60, гайки М8 шайбы 8,
Концы заземляющих выпусков всех трех марок Р4 соединить между собой и с верхним заземляющим выпуском подкоса.

Установку разъединителя с кафельной муфтой на концевой опоре допускается применять в стесненных условиях,

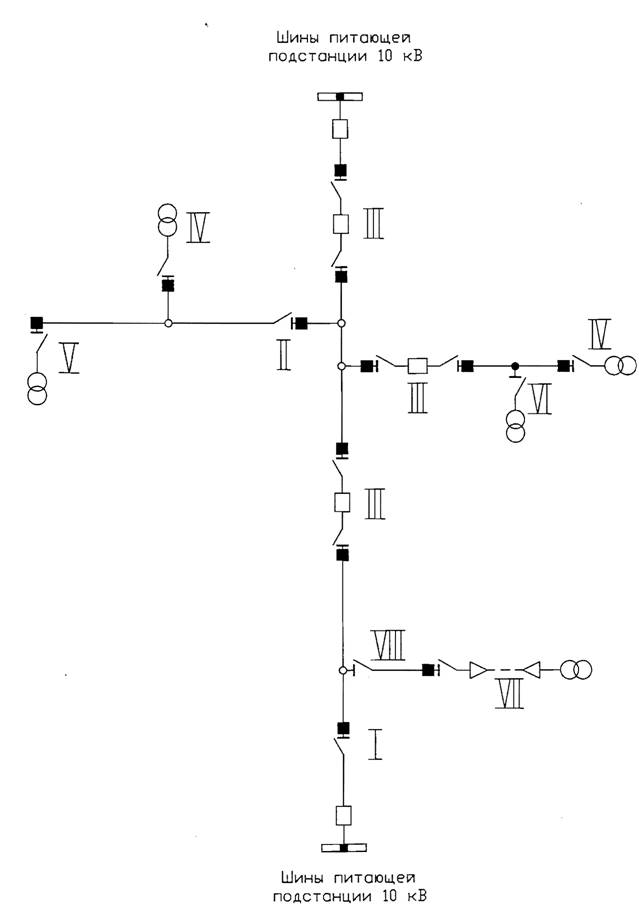

I - для секционирования магистрали
2 - для секционирования отпайки
3 - для присоединения секционирующего выключателя
4 - для присоединения подстанции 10/0,4 кВ с воздушным вводом
5 - для присоединения подстанции 10/0,4 кВ с воздушным вводом (под 90° к стволу В/1)
6 - для присоединения подстанции 10/0,4 кВ с воздушным вводом (с ответвлением от промежуточной опоры)
7 - для присоединения подстанции 10/0,4 кВ с кабельным вводом
8 - на ответвительной опоре

Выбор средств грозозащиты производить в соответствиями с требованиями ПУЭ (седьмое издание)

Электротехническая часть
Общие данные
Схема электрических соединений подстанции со шкафом КРН-10У1
План и разрез подстанции со шкафом КРН-10У1
Схема электрических соединений подстанции со шкафами КРУН-6(10)Л
План и разрез подстанции со шкафами КРУН-6(10)Л
Схема электрических соединений подстанции с высоковольтными предохранителями. Схема блокировки
План и разрез подстанции с высоковольтными предохранителями
Опросный лист на КРН-10У1
Опросный лист на КРУН-6(10)Л
Установка разъединителя РЛНД-I-10
Установка переходных изоляторов в шкафу трансформатора напряжения КРУН-6(10)Л
Кронштейн с изоляторами ШФ-10Г
Кронштейн с изоляторами ОНСУ-10-300
Установка высоковольтных предохранителей
Установка опорных изоляторов ОНСУ-10-300 и разрядников РВН-0,5У1
Ввод низкого напряжения в здание насосной станции. План и разрез
Плита с проходными изоляторами ИП-10/630-750У1* и ИП-10/1000-750У1*
Плита с проходными изоляторами ИП-10/2000-1250У1*
Раскладка кабелей. Заземляющее устройство и наружное освещение подстанции со шкафом КРН-10У1
Раскладка кабелей. Заземляющее устройство и наружное освещение подстанции со шкафами КРУН-6(10)Л
Раскладка кабелей. Заземляющее устройство и наружное освещение подстанции с высоковольтными предохранителями
Кабельные журналы
Архитектурно-строительные решения
Общие данные
План и разрез фундаментов подстанции со шкафом КРН-10У1
План и разрез фундаментов подстанции со шкафами КРУН-6(10)Л
План и разрез фундаментов подстанции с высоковольтными предохранителями
Фундамент под трансформаторы 400 и 630 кВА
Фундамент под трансформаторы 1000 и 1600 кВА
Фундамент под шкаф КРН-10У1
Фундамент под шкафы КРУН-6(10)Л
Опора под разъединитель РЛНД-1-10
Опора под высоковольтные предохранители
Опора под опорные изоляторы ОНСУ-10-300 и разрядники РВН-0,5У1
Колодец-маслосборник
Ограждение высоковольтных предохранителей
Ограждение подстанции
Ограждение. Монтажные узлы 1, 2, 3
Ограждение. Монтажные узлы 4, 5, 6
Ограждение. Изделия соединительные МС1, МС2. Подкладка МС3
Ограждение. Балка Б30А
Ограждение. Балка БУ15А
Ограждение. Изделия закладные МН1, МН2
Ограждение. Сетчатая панель рядовая Р1
Ограждение. Сетчатая панель с калиткой Р2
Установка механических блок-замков на калитке ограждения высоковольтных предохранителей
Конструкции металлические
Общие данные
Марка М-1 для установки трансформатора мощностью 400 кВА
Марка М-2 для установки трансформатора мощностью 630 кВА
Марка М-3 для установки трансформаторов мощностью 1000 и 1600 кВА
Марки М-4 для установки разъединителя РЛНД-1-10; М-5 - привода разъединителя
Марки М-5 для установки шкафов КРУН-6(10)Л, М-7 - шкафа КРН-10У1
Марки М-8 для установки изоляторов ОНСУ-10-300; М-9 - разрядников РВН-0,5У1
Марка М-10 для установки предохранителей, кронштейн изоляторов ОНСУ-10-300
Кронштейн для установки изоляторов ШФ-10Г
