Что такое электрический ток виды тока. Что такое электрический ток и каковы условия его существования

Сегодня трудно представить жизнь без такого явления, как электричество, а ведь использовать его в своих целях человечество научилось не так уж и давно. Изучение сущности и характеристик этого особого вида материи заняло несколько столетий, однако и в настоящее время нельзя с уверенностью сказать, что мы знаем о нем абсолютно все.

Понятие и сущность электрического тока

Электрический ток, как известно еще из школьного курса физики, есть не что иное, как упорядоченное движение каких-либо заряженных частиц. В качестве последних могут выступать как отрицательно заряженные электроны, так и ионы. Считается, что данный вид материи может возникнуть только в так называемых проводниках, однако это далеко не так. Все дело в том, что при соприкосновении любых тел всегда возникает определенное количество противоположно заряженных частиц, которые могут начать передвигаться. В диэлектриках свободное передвижение тех же электронов очень сильно затруднено и требует огромных внешних усилий, поэтому и говорят, что они электрический ток не проводят.

Условия существования тока в цепи

Ученые уже достаточно давно заметили, что данное физическое явление не может возникнуть и длительное время удерживаться само по себе. Условия существования электрического тока включают в себя несколько важнейших положений. Во-первых, это явление невозможно без наличия свободных электронов и ионов, которые и исполняют роль передатчиков зарядов. Во-вторых, чтобы эти элементарные частицы начали упорядоченно двигаться, необходимо создать поле, основным признаком которого является разность потенциалов между любыми точками электрика. Наконец, в-третьих, электрический ток не может существовать длительное время только под воздействием кулоновских сил, так как постепенно потенциалы будут выравниваться. Именно поэтому необходимы определенные компоненты, являющиеся преобразователями различных видов механической и тепловой энергии. Их принято называть источниками тока.

Вопрос об источниках тока

Источники электрического тока представляют собой специальные устройства, которые генерируют электрическое поле. К важнейшим из них можно отнести гальванические элементы, солнечные батареи, генераторы, аккумуляторы. характеризуются своей мощностью, производительностью и длительностью работы.

Сила тока, напряжение, сопротивление

Как и любое другое физическое явление, электрический ток имеет целый ряд характеристик. К важнейшим из них относится его сила, напряжение цепи и сопротивление. Первая из них представляет собой количественную характеристику заряда, который проходит через сечение того или иного проводника в единицу времени. Напряжение (называемое также электродвижущей силой) есть не что иное, как величина разности потенциалов, за счет которой проходящий заряд совершает определенную работу. Наконец, сопротивление - это внутренняя характеристика проводника, показывающая, какую силу должен затратить заряд на прохождение по нему.

Электрическим током называют упорядоченное движение электрических зарядов. Направленное движение электрических зарядов в проводнике под действием сил электрического поля называют током проводимости . Для появления и существова- ния тока проводимости необходимы два условия:

1. Наличие в данной среде электрических зарядов. В металлах ими являются электроны проводимости; в жидких проводниках (электролитах) – положительные и отрицатель- ные ионы; в газах – положительные ионы и электроны.

2. Наличие электрического поля, энергия которого затрачивалась бы на перемещение электрических зарядов.

За направление электрического тока условно принима- ют направление движения положительных зарядов. Количест- венной характеристикой электрического тока является сила тока – заряд, протекающий через поперечное сечение проводника в единицу времени:

Силу тока можно связать со средней скоростью υ упорядоченного движения зарядов. За время dt через попереч- ное сечение проводника площадью dS протечет заряд dq , заключенный в объеме проводника длиной dl= υ . dt , (рис.5.1)

dq=q 0 . n . dS . dl,

где q 0 – заряд каждой частицы, n – концентрация частиц.

Тогда сила тока

. (5.2)

Плотность тока j – векторная физическая величина, численно равная силе тока, проходящего через единицу площади сечения проводника, проведенного перпендикулярно к направлению тока, и совпадающая с направлением тока

Для того, чтобы ток был длительным, необходимо устройство, в котором какой-либо вид энергии непрерывно преобразовывался бы в энергию электрического поля. Такое устройство называется источником тока . В источнике тока перемещение носителей происходит против сил поля, а это возможно лишь благодаря силам неэлектростатического происхождения, называемых сторонними силами.

Величина, равная работе сторонних сил по перемеще- нию единичного положительного заряда по замкнутой цепи называется электродвижущей силой (ЭДС) x ,

Стороннюю силу, действующую на заряд, можно предста- вить через напряжённость поля сторонних сил

тогда ЭДС для замкнутой цепи определяется выражением

Следовательно, ЭДС, действующая в замкнутой цепи, равна циркуляции вектора напряжённости поля сторонних сил.

Величина, численно равная работе, совершаемой электри- ческими и сторонними силами при перемещении единичного положительногоз аряда на данном участке цепи, называетсянапряжением:

dS tga=1/R

Рис.5.1 Рис.5.2

5.2 Обобщённый закон Ома. Дифференциальная форма закона Ома

Для каждого проводника – твердого, жидкого и газо-образного – существует определенная зависимость силы тока от приложенного напряжения – вольт - амперная характе-ристика (ВАХ). Наиболее простой вид она имеет у металли- ческих проводников и растворов электролитов (рис.5.2) и определяется законом Ома.

Согласно законуОма для однородного (не содержащего сторонних сил) участка цепи, сила тока прямо пропорцио- нальна приложенному напряжению U и обратно пропорцио- нальна сопротивлению проводника R

Единицей сопротивления является Ом ([R ] = 1 Ом ). Ом – сопротивление такого проводника, в котором при напряже- нии 1В течет ток 1А .

Сопротивление зависит от свойств проводника, формы и его геометрических размеров. Для однородного цилиндриче- ского проводника

где l – длина проводника, S – площадь поперечного сечения,

r - удельное сопротивление (сопротивление проводника длиной 1м и площадью поперечного сечения 1м 2 )зависит от природы проводника и температуры ([r ] = Ом. м ).

Величина, обратная удельному сопротивлению, называет- ся удельной электропроводностью : s = 1/r.

Для неоднородного участка цепи, т.е. участка, содержа- щего ЭДС (рис.5.3), с учётом (5.7) и (5.8) получим

. (5.10)

Данное выражение получило название обобщённого закона Ома в интегральной форме.

Получим закон Ома для однородного участка цепи в дифференциальной форме. Для этого выделим в окрестности некоторой точки внутри проводника элементарный цилиндри- ческий объем с образующими, параллельными вектору плотности тока j в данной точке (рис. 5.4).

- + dS

R x 12 J

Рис. 5.3 Рис. 5.4

Через поперечное сечение цилиндра течет ток силой I=jdS . Напряжение, приложенное к цилиндру, равно

где E – напряженность поля в данной точке.

Сопротивление цилиндра . Подставляя I, U и R

в формулу (5.8) и учитывая, что направления векторов совпадают, получим закон Ома для однородного участка цепи в дифференциальной форме

. (5.11)

Закон Ома для неоднородного участка цепи в дифференциальной форме запишется следующим образом:

, (5.12)

где - напряженность поля сторонних сил.

Проводники и источники тока в электрических цепях могут соединяться последовательно и параллельно.

Последовательным называется такое соединение проводников, когда конец одного проводника соединяется с началом другого (рис.5.5). При этом выполняются соотноше- ния:

I=const;

U=U 1 +U 2 +…+U n ;

R=R 1 +R 2 +…+R n . (5.13)

Параллельным называется такое соединение, когда одни концы проводников соединяются в один узел, а другие концы - – в другой (рис.5.6). При этом выполняются соотношения:

I=I 1 +I 2 +…+I n ;

U=const;

. (5.14)

U

R 1 I 1

I U 1 U 2 U 3 I R 2 I 2 I

R 1 R 2 R 3

Рис. 5.5 Рис. 5.6

При последовательном соединении нескольких одинако- вых источников тока (рис.5.7) полная ЭДС батареи равна алгебраической сумме ЭДС всех источников, а суммарное сопротивление равно сумме внутренних сопротивлений:

x б = x 1 + x 2 +…+ x n , r б = r 1 + r 2 +…+r n .

При параллельном подключении n источниковс одинаковыми ЭДС - x и внутренними сопротивлениями – r (рис.5.8) ЭДС батареи равна ЭДС одного источника (x б = x), а внутреннее сопротивление батареи r б = r/n .

Что называют силой тока? Такой вопрос не раз и не два возникал у нас в процессе обсуждения различных вопросов. Поэтому мы решили разобраться с ним более подробно, и постараемся сделать это максимально доступным языком без огромного количества формул и непонятных терминов.

Итак, что называется электрическим током? Это направленный поток заряженных частиц. Но что это за частицы, с чего это вдруг они двигаются, и куда? Это все не очень понятно. Поэтому давайте разберемся в этом вопросе подробнее.

• Начнем с вопроса про заряженные частицы, которые, по сути, являются носителями электрического тока . В разных веществах они разные. Например, что представляет собой электрический ток в металлах? Это электроны. В газах — электроны и ионы; в полупроводниках – дырки; а в электролитах — это катионы и анионы.

• Эти частицы имеют определенный заряд. Он может быть положительным или отрицательным. Определение положительного и отрицательного заряда дано условно. Частицы, имеющие одинаковый заряд, отталкиваются, а разноименный — притягиваются.

• Исходя из этого, получается логичным, что движение будет происходить от положительного полюса к отрицательному. И чем большее количество заряженных частиц имеется на одном заряженном полюсе, тем большее их количество будет перемещаться к полюсу с другим знаком.
• Но все это глубокая теория, поэтому давайте возьмем конкретный пример. Допустим, у нас имеется розетка, к которой не подключено ни одного прибора. Есть ли там ток?
• Для ответа на этот вопрос нам необходимо знать, что такое напряжение и ток. Дабы это было понятнее, давайте разберем это на примере трубы с водой. Если говорить упрощенно, то труба - это наш провод. Сечение этой трубы - это напряжение электрической сети, а скорость потока — это и есть наш электрический ток.
• Возвращаемся к нашей розетке. Если проводить аналогию с трубой, то розетка без подключенных к ней электроприборов, это труба, закрытая вентилем. То есть электрического тока там нет.

• Но зато там есть напряжение. И если в трубе, для того чтоб появился поток, необходимо открыть вентиль, то чтобы создать электрический ток в проводнике, надо подключить нагрузку. Сделать это можно путем включения вилки в розетку.
• Конечно, это весьма упрощенное представление вопроса, и некоторые профессионалы будут меня хаять и указывать на неточности. Но оно дает представление о том, что называют электрическим током.

Постоянный и переменный ток

Следующим вопросом, в котором мы предлагаем разобраться – это: что такое переменный ток и постоянный ток. Ведь многие не совсем правильно понимают эти понятия.

Постоянным называется ток, который в течение времени не изменяет своей величине и направлению. Достаточно часто к постоянному еще относят пульсирующий ток, но давайте обо всем по порядку.

• Постоянный ток характеризуется тем, что одинаковое количество электрических зарядов постоянно сменяет друг друга в одном направлении. Направление — это от одного полюса, к другому.
• Получается, что проводник всегда имеет либо положительный, либо отрицательный заряд. И в течение времени это неизменно.

Обратите внимание! При определении направления постоянного тока, могут быть несогласности. Если ток образуется движением положительно заряженных частиц, то его направление соответствует движению частиц. Если же ток образован движением отрицательно заряженных частиц, то его направление принято считать противоположным движению частиц.

• Но под понятие, что такое постоянный ток достаточно часто относят и так называемый пульсирующий ток. От постоянного он отличается только тем, что его значение в течение времени изменяется, но при этом он не меняет своего знака.
• Допустим, мы имеем ток в 5А. Для постоянного тока эта величина будет неизменной в течении всего периода времени. Для пульсирующего тока, в один отрезок времени она будет 5, в другой 4, а в третий 4,5. Но при этом он ни в коем случае не снижается ниже нуля, и не меняет своего знака.

• Такой пульсирующий ток очень распространен при преобразовании переменного тока в постоянный. Именно такой пульсирующий ток выдает ваш инвертор или диодный мост в электронике.
• Одним из главных преимуществ постоянного тока является то, что его можно накапливать. Сделать это можно своими руками, при помощи аккумуляторных батарей или конденсаторов.

Переменный ток

Чтобы понять, что такое переменный ток, нам необходимо представить себе синусоиду. Именно эта плоская кривая лучше всего характеризует изменение постоянного тока, и является стандартом.

	Как и синусоида, переменный ток с постоянной частотой меняет свою полярность. В один период времени он положительный, а в другой период времени он отрицательный.
	Поэтому, непосредственно в проводнике передвижения, носителей заряда, как такового, нет. Дабы понять это, представьте себе волну, набегающую на берег. Она движется в одну сторону, а затем — в обратную. В итоге, вода вроде движется, но остается на месте.
	Исходя из этого, для переменного тока очень важным фактором становится его скорость изменения полярности. Этот фактор называют частотой. Чем выше эта частота, тем чаще за секунду меняется полярность переменного тока. В нашей стране для этого значения есть стандарт – он равен 50Гц. То есть, переменный ток меняет свое значение от крайнего положительного, до крайнего отрицательного 50 раз в секунду.
	Но существует не только переменный ток частотой в 50Гц. Многое оборудование работает на переменном токе отличных частот. Ведь за счет изменения частоты переменного тока, можно изменять скорость вращения двигателей. Можно так же получать более высокие показатели обработки данных – как например в чипсетах ваших компьютеров, и многое другое.

Обратите внимание! Наглядно увидеть, что такое переменный и постоянный ток, можно на примере обычной лампочки. Особенно хорошо это видно на некачественных диодных лампах, но присмотревшись, можно увидеть и на обычной лампе накаливания. При работе на постоянном токе они горят ровным светом, а при работе на переменном токе едва заметно мерцают.

Что такое мощность и плотность тока?

Ну вот, мы выяснили, что такое ток постоянный, а что такое переменный. Но у вас наверняка осталось еще масса вопросов. Их-то мы и постараемся рассмотреть в этом разделе нашей статьи.

Из этого видео Вы подробнее сможете узнать о том, что же такое мощность.

• И первым из этих вопросов будет: что такое напряжение электрического тока? Напряжением называется разность потенциалов между двумя точками.

• Сразу возникает вопрос, а что такое потенциал? Сейчас меня вновь будут хаять профессионалы, но скажем так: это избыток заряженных частиц. То есть, имеется одна точка, в которой избыток заряженных частиц — и есть вторая точка, где этих заряженных частиц или больше, или меньше. Вот эта разница и называется напряжением. Измеряется она в вольтах (В).

• В качестве примера возьмем обычную розетку. Все вы наверняка знаете, что ее напряжение составляет 220В. В розетке у нас имеется два провода, и напряжение в 220В обозначает, что потенциал одного провода больше чем потенциал второго провода как раз на эти 220В.
• Понимание понятия напряжения нам необходимо для того, чтоб понять, что такое мощность электрического тока. Хотя с профессиональной точки зрения, это высказывание не совсем верное. Электрический ток не обладает мощностью, но является ее производной.

• Дабы понять этот момент, давайте вновь вернемся к нашей аналогии с водяной трубой. Как вы помните сечение этой трубы - это напряжение, а скорость потока в трубе - это ток. Так вот: мощность — это то количество воды, которое протекает через эту трубу.
• Логично предположить, что при равных сечениях, то есть напряжениях — чем сильнее поток, то есть электрический ток, тем больший поток воды переместиться через трубу. Соответственно, тем большая мощность передастся потребителю.
• Но если в аналогии с водой мы через трубу определенного сечения можем передать строго определенное количество воды, так как вода не сжимается, то с электрическим током все не так. Через любой проводник мы теоретически можем передать любой ток. Но практически, проводник небольшого сечения при высокой плотности тока просто перегорит.

• В связи с этим, нам необходимо разобраться с тем, что такое плотность тока. Грубо говоря — это то количество электронов, которое перемещается через определенное сечение проводника за единицу времени.
• Это число должно быть оптимальным. Ведь если мы возьмем проводник большого сечения, и будем передавать через него небольшой ток, то цена такой электроустановки будет велика. В то же время, если мы возьмем проводник небольшого сечения, то из-за высокой плотности тока он будет перегреваться и быстро перегорит.
• В связи с этим, в ПУЭ есть соответствующий раздел, который позволяет выбрать проводники исходя из экономической плотности тока.

• Но вернемся к понятию, что такое мощность тока? Как мы поняли по нашей аналогии, при одинаковом сечении трубы передаваемая мощность зависит только от силы тока. Но если сечение нашей трубы увеличить, то есть увеличить напряжение, в этом случае, при одинаковых значениях скорости потока, будут передаваться совершенно разные объемы воды. То же самое и в электрике.

• Чем выше напряжение, тем меньший ток необходим для передачи одинаковой мощности. Именно поэтому, для передачи на большие расстояния больших мощностей используют высоковольтные линии электропередач.

Ведь линия сечением провода в 120 мм 2 на напряжение в 330кВ, способна передать в разы большую мощность в сравнении с линией такого же сечения, но напряжением в 35кВ. Хотя то, что называется силой тока, в них будет одинаковой.

Способы передачи электрического тока

Что такое ток и напряжение мы разобрались. Пришла пора разобраться со способами распределения электрического тока. Это позволит в дальнейшем более уверено чувствовать себя в общении с электроприборами.

Как мы уже говорили, ток может быть переменным и постоянным. В промышленности, и у вас в розетках используется переменный ток. Он более распространен, так как его легче передавать по проводам. Дело в том, что изменять напряжение постоянного тока достаточно сложно и дорогостояще, а изменять напряжение переменного тока можно при помощи обыкновенных трансформаторов.

Обратите внимание! Ни один трансформатор переменного тока не будет работать на постоянном токе. Так как свойства, которые он использует, присущи только переменному току.

• Но это совсем не обозначает, что постоянный ток нигде не используется. Он обладает другим полезным свойством, которое не присуще переменному. Его можно накапливать и хранить.
• В связи с этим, постоянный ток используют во всех портативных электроприборах, в железнодорожном транспорте, а также на некоторых промышленных объектах где необходимо сохранить работоспособность даже после полного прекращения электроснабжения.

• Самым распространенным способом хранения электрической энергии, являются аккумуляторные батареи. Они обладают специальными химическими свойствами, позволяющими накапливать, а затем при необходимости отдавать постоянный ток.
• Каждый аккумулятор обладает строго ограниченным объемом накапливаемой энергии. Ее называют емкостью батареи, и отчасти она определяется пусковым током аккумулятора.
• Что такое пусковой ток аккумулятора? Это то количество энергии, которое аккумулятор способен отдать в самый первоначальный момент подключения нагрузки. Дело в том, что в зависимости от физико-химических свойств, аккумуляторы отличаются по способу отдачи накопленной энергии.

• Одни могут отдать сразу и много. Из-за этого они, понятное дело, быстро разрядятся. А вторые отдают долго, но по чуть-чуть. Кроме того, важным аспектом аккумулятора является возможность поддержания напряжения.
• Дело в том, что как говорит инструкция, у одних аккумуляторов по мере отдачи емкости, плавно снижается и их напряжение. А другие аккумуляторы способны отдать практически всю емкость с одинаковым напряжением. Исходя из этих основных свойств, и выбирают эти хранилища для электроэнергии.
• Для передачи постоянного тока, во всех случаях используется два провода. Это положительная и отрицательная жила. Красного и синего цвета.

Переменный ток

А вот с переменным током все намного сложнее. Он может передаваться по одному, двум, трем или четырем проводам. Чтоб объяснить это, нам необходимо разобраться с вопросом: что такое трехфазный ток?

• Переменный ток у нас вырабатывается генератором. Обычно почти все их них имеют трёхфазную структуру. Это значит, что генератор имеет три вывода и в каждый из этих выводов выдается электрический ток, отличающийся от предыдущих на угол в 120⁰.

• Дабы это понять, давайте вспомним нашу синусоиду, которая является образцом для описания переменного тока, и согласно законам которой он изменяется. Возьмем три фазы – «А», «В» и «С», и возьмем определенную точку во времени. В этой точке синусоида фазы «А» находится в нулевой точке, синусоида фазы «В» находится в крайней положительной точке, а синусоида фазы «С» — в крайней отрицательной точке.
• Каждую последующую единицу времени переменный ток в этих фазах будет изменяться, но синхронно. То есть, через определенное время, в фазе «А» будет отрицательный максимум. В фазе «В» будет ноль, а в фазе «С» — положительный максимум. А еще через некоторое время, они вновь сменятся.

• В итоге получается, что каждая из этих фаз имеет собственный потенциал, отличный от потенциала соседней фазы. Поэтому между ними обязательно должно быть что-то, что не проводит электрический ток.
• Такая разность потенциалов между двумя фазами называется линейным напряжением. Кроме того, они имеют разность потенциалов относительно земли – это напряжение называется фазным.
• И вот, если линейное напряжение между этими фазами составляет 380В, то фазное напряжение равно 220В. Оно отличается на значение в √3. Это правило действует всегда и для любых напряжений.

• Исходя из этого, если нам необходимо напряжение в 220В, то можно взять один фазный провод, и провод, жестко подключенный к земле. И у нас получится однофазная сеть 220В. Если нам необходима сеть 380В, то мы можем взять только 2 любые фазы, и подключить какой-то нагревательный прибор как на видео.

Но в большинстве случаев, используются все три фазы. Все мощные потребители подключаются именно к трехфазной сети.

Вывод

Что такое индукционный ток, емкостной ток, пусковой ток, ток холостого хода, токи обратной последовательности, блуждающие токи и многое другое, мы просто не можем рассмотреть в рамках одной статьи.

Ведь вопрос электрического тока достаточно объемен, и для его рассмотрения создана целая наука электротехника. Но мы очень надеемся, что смогли объяснить доступным языком основные аспекты данного вопроса, и теперь электрический ток не будет для вас чем-то страшным и непонятным.

Что такое электрический ток

Направленное движение электрически заряженных частиц под воздействием . Такими частицами могут являться: в проводниках – электроны , в электролитах – ионы (катионы и анионы), в полупроводниках – электроны и, так называемые, "дырки" ("электронно-дырочная проводимость"). Также существует "ток смещения ", протекание которого обусловлено процессом заряда емкости, т.е. изменением разности потенциалов между обкладками. Между обкладками никакого движения частиц не происходит, но ток через конденсатор протекает.

В теории электрических цепей за ток принято считать направленное движение носителей заряда в проводящей среде под действием электрического поля.

Током проводимости (просто током) в теории электрических цепей называют количество электричества, протекающего за единицу времени через поперечное сечение проводника: i=q/t , где i - ток. А; q = 1,6· 10 9 - заряд электрона, Кл; t - время, с.

Это выражение справедливо для цепей постоянного тока. Для цепей переменного тока применяют так называемое мгновенное значение тока, равное скорости изменения заряда во времени: i(t)= dq/dt .

Электрический ток возникает тогда, когда на участке электрической цепи появляется электрическое поле, или разность потенциалов между двумя точками проводника. Разность потенциалов между двумя точками называют напряжением или падением напряжения на этом участке цепи .

Вместо термина «ток» («величина тока») часто применяется термин «сила тока». Однако последний нельзя назвать удачным, так как сила тока не есть какая-либо сила в буквальном смысле этого слова, а только интенсивность движения электрических зарядов в проводнике, количество электричества, проходящего за единицу времени через площадь поперечного сечения проводника.
Ток характеризуется , которая в системе СИ измеряется в амперах (А), и плотностью тока , которая в системе СИ измеряется в амперах на квадратный метр.
Один ампер соответствует перемещению через поперечное сечение проводника в течение одной секунды (с) заряда электричества величиной в один кулон (Кл):

1А = 1Кл / с.

В общем случае, обозначив ток буквой i, а заряд q, получим:

i = dq / dt.

Единица тока называется ампер (А) . Ток в проводнике равен 1 А, если через поперечное сечение проводника за 1 сек проходит электрический заряд, равный 1 кулон.

Если вдоль проводника действует напряжение, то внутри проводника возникает электрическое поле. При напряженности поля Е на электроны с зарядом е действует сила f = Ее. Величины f и Е векторные. В течение времени свободного пробега электроны приобретают направленное движение наряду с хаотическим. Каждый электрон имеет отрицательный заряд и получает составляющую скорости, направленную противоположно вектору Е (рис. 1). Упорядоченное движение, характеризуемое некоторой средней скоростью электронов vcp, определяет протекание электрического тока.

Электроны могут иметь направленное движение и в разреженных газах. В электролитах и ионизированных газах протекание тока в основном обусловлено движением ионов. В соответствии с тем, что в электролитах положительно заряженные ионы движутся от положительного полюса к отрицательному, исторически направление тока было принято обратным направлению движения электронов.

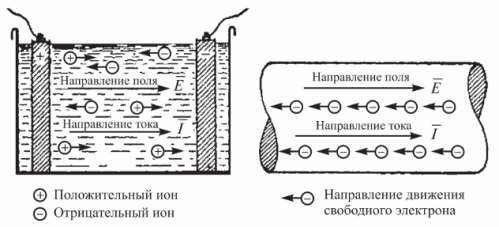

За направление тока принимается направление, в котором перемещаются положительно заряженные частицы, т.е. направление, противоположное перемещению электронов.
В теории электрических цепей за направление тока в пассивной цепи (вне источников энергии) взято направление движения положительно заряженных частиц от более высокого потенциала к более низкому. Такое направление было принято в самом начале развития электротехники и противоречит истинному направлению движения носителей заряда - электронов, движущихся в проводящих средах от минуса к плюсу.

Величина, равная отношению тока к площади поперечного сечения S, называются плотностью тока (обозначается δ ): δ= I / S

При этом предполагается, что ток равномерно распределен по сечению проводника. Плотность тока в проводах обычно измеряется в А/мм2.

По типу носителей электрических зарядов и среды их перемещения различают токи проводимости и токи смещения . Проводимость делят на электронную и ионную. Для установившихся режимов различают два вида токов: постоянный и переменный.

Электрическим током переноса называют явление переноса электрических зарядов заряженными частицами или телами, движущимися в свободном пространстве. Основным видом электрического тока переноса является движение в пустоте элементарных частиц, обладающих зарядом (движение свободных электронов в электронных лампах), движение свободных ионов в газоразрядных приборах.

Электрическим током смещения (током поляризации) называют упорядоченное движение связанных носителей электрических зарядов. Этот вид тока можно наблюдать в диэлектриках.
Полный электрический ток - скалярная величина, равная сумме электрического тока проводимости, электрического тока переноса и электрического тока смещения сквозь рассматриваемую поверхность.

Постоянным называют ток, который может изменяться по величине, но не изменяет своего знака сколь угодно долгое время. Подробнее об этом читайте здесь:

Переменным называют ток, который периодически изменяется как по величине, так и по знаку. Величиной, характеризующей переменный ток, является частота (в системе СИ измеряется в герцах), в том случае, когда его сила изменяется периодически. Переменный ток высокой частоты вытесняется на поверхность проводника. Токи высокой частоты применяется в машиностроении для термообработки поверхностей деталей и сварки, в металлургии для плавки металлов. Переменные токи подразделяют на синусоидальные и несинусоидальные . Синусоидальным называют ток, изменяющийся по гармоническому закону:

i = Im sin ωt,

Скорость изменения переменного тока характеризуется его , определяемой как число полных повторяющихся колебаний в единицу времени. Частота обозначается буквой f и измеряется в герцах (Гц). Так, частота тока в сети 50 Гц соответствует 50 полным колебаниям в секунду. Угловая частота ω - скорость изменения тока в радианах в секунду и связана с частотой простым соотношением:

ω = 2πf

Установившиеся (фиксированные) значения постоянного и переменного токов обозначают прописной буквой I неустановившиеся (мгновенные) значения - буквой i. Условно положительным направлением тока считают направление движения положительных зарядов.

Это ток, который изменяется по закону синуса с течением времени.

Под переменным током также подразумевают ток в обычных одно- и трёхфазных сетях. В этом случае параметры переменного тока изменяются по гармоническому закону.

Поскольку переменный ток изменяется во времени, простые способы решения задач, пригодные для цепей постоянного тока, здесь непосредственно неприменимы. При очень высоких частотах заряды могут совершать колебательное движение - перетекать из одних мест цепи в другие и обратно. При этом, в отличие от цепей постоянного тока, токи в последовательно соединённых проводниках могут оказаться неодинаковыми. Ёмкости, присутствующие в цепях переменного тока, усиливают этот эффект. Кроме того, при изменении тока сказываются эффекты самоиндукции, которые становятся существенными даже при низких частотах, если используются катушки с большой индуктивностью. При сравнительно низких частотах цепи переменного тока можно по-прежнему рассчитывать с помощью , которые, однако, необходимо соответствующим образом модифицировать.

Цепь, в которую входят разные резисторы, катушки индуктивности и конденсаторы, можно рассматривать, как если бы она состояла из обобщённых резистора, конденсатора и катушки индуктивности, соединённых последовательно.

Рассмотрим свойства такой цепи, подключённой к генератору синусоидального переменного тока. Чтобы сформулировать правила, позволяющие рассчитывать цепи переменного тока, нужно найти соотношение между падением напряжения и током для каждого из компонентов такой цепи.

Играет совершенно разные роли в цепях переменного и постоянного токов. Если, например, к цепи подключить электрохимический элемент, то конденсатор начнёт заряжаться, пока напряжение на нём не станет равным ЭДС элемента. Затем зарядка прекратится и ток упадёт до нуля. Если же цепь подключена к генератору переменного тока, то в один полупериод электроны будут вытекать из левой обкладки конденсатора и накапливаться на правой, а в другой - наоборот. Эти перемещающиеся электроны и представляют собой переменный ток, сила которого одинакова по обе стороны конденсатора. Пока частота переменного тока не очень велика, ток через резистор и катушку индуктивности также одинаков.

В устройствах-потребителях переменного тока переменный ток часто выпрямляется выпрямителями для получения постоянного тока.

Проводники электрического тока

Материал, в котором течёт ток, называется . Некоторые материалы при низких температурах переходят в состояние сверхпроводимости. В таком состоянии они не оказывают почти никакого сопротивления току, их сопротивление стремится к нулю. Во всех остальных случаях проводник оказывает сопротивление течению тока и в результате часть энергии электрических частиц превращается в тепло. Силу тока можно рассчитать по для участка цепи и закону Ома для полной цепи.

Скорость движения частиц в проводниках зависит от материала проводника, массы и заряда частицы, окружающей температуры, приложенной разности потенциалов и составляет величину, намного меньшую скорости света. Несмотря на это, скорость распространения собственно электрического тока равна скорости света в данной среде, то есть скорости распространения фронта электромагнитной волны.

Как ток влияет на организм человека

Ток, пропущенный через организм человека или животного, может вызвать электрические ожоги, фибрилляцию или смерть. С другой стороны, электрический ток используют в реанимации, для лечения психических заболеваний, особенно депрессии, электростимуляцию определённых областей головного мозга применяют для лечения таких заболеваний, как болезнь Паркинсона и эпилепсия, водитель ритма, стимулирующий сердечную мышцу импульсным током, используют при брадикардии. В организме человека и животных ток используется для передачи нервных импульсов.

По технике безопасности, минимально ощутимый человеком ток составляет 1 мА. Опасным для жизни человека ток становится начиная с силы примерно 0,01 А. Смертельным для человека ток становится начиная с силы примерно 0,1 А. Безопасным считается напряжение менее 42 В.

Ток и напряжение являются количественными параметрами, применяемыми в электрических схемах. Чаще всего эти величины меняются с течением времени, иначе не было бы смысла в действии электрической схемы.

Напряжение

Условно напряжение обозначается буквой «U» . Работа, затраченная на перемещение единицы заряда из точки, имеющей малый потенциал в точку с большим потенциалом, является напряжением между этими двумя точками. Другими словами, это энергия, освобождаемая после перехода единицы заряда от высокого потенциала к малому.

Напряжение еще могут называть разностью потенциалов, а также электродвижущей силой. Этот параметр измеряется в вольтах. Чтобы переместить 1 кулон заряда между двумя точками, которые имеют напряжение 1 вольт, нужно выполнить работу в 1 джоуль. Кулонами измеряются электрические заряды. 1 кулон равен заряду 6х10 18 электронов.

Напряжение разделяется на несколько видов, в зависимости от видов тока.

• Постоянное напряжение . Оно присутствует в электростатических цепях и цепях постоянного тока.
• Переменное напряжение . Этот вид напряжения имеется в цепях с синусоидальными и переменными токами. В случае синусоидального тока рассматриваются такие характеристики напряжения, как:
  амплитуда колебаний напряжения – это максимальное его отклонение от оси абсцисс;
  мгновенное напряжение , которое выражается в определенный момент времени;
  действующее напряжение , определяется по выполняемой активной работе 1-го полупериода;
  средневыпрямленное напряжение , определяемое по модулю величины выпрямленного напряжения за один гармонический период.

При передаче электроэнергии по воздушным линиям устройство опор и их размеры зависят от величины применяемого напряжения. Величина напряжения между фазами называется линейным напряжением , а напряжение между землей и каждой из фаз – фазным напряжением . Такое правило применимо для всех типов воздушных линий. В России в электрических бытовых сетях, стандартным является трехфазное напряжение с линейным напряжением 380 вольт, и фазным значением напряжения 220 вольт.

Электрический ток

Ток в электрической цепи является скоростью движения электронов в определенной точке, измеряется в амперах, и обозначается на схемах буквой «I ». Также используются и производные единицы ампера с соответствующими приставками милли-, микро-, нано и т.д. Ток размером в 1 ампер образуется передвижением единицы заряда в 1 кулон за 1 секунду.

Условно считается, что ток в течет по направлению от положительного потенциала к отрицательному. Однако, из курса физики известно, что электрон движется в противоположном направлении.

Необходимо знать, что напряжение измеряется между 2-мя точками на схеме, а ток течет через одну конкретную точку схемы, либо через ее элемент. Поэтому, если кто-то употребляет выражение «напряжение в сопротивлении», то это неверно и неграмотно. Но часто идет речь о напряжении в определенной точке схемы. При этом имеется ввиду напряжение между землей и этой точкой.

Напряжение образуется от воздействия на электрические заряды в генераторах, и других устройствах. Ток возникает путем приложения напряжения к двум точкам на схеме.

Чтобы понять, что такое ток и напряжение, правильнее будет воспользоваться . На нем можно увидеть ток и напряжение, которые меняют свои значения во времени. На практике элементы электрической цепи соединены проводниками. В определенных точках элементы цепи имеют свое значение напряжения.

Ток и напряжение подчиняются правилам:

• Сумма токов, входящих в точку, равняется сумме токов, выходящих из точки (правило сохранения заряда). Такое правило является законом Кирхгофа для тока. Точка входа и выхода тока в этом случае называется узлом. Следствием из этого закона является следующее утверждение: в последовательной электрической цепи группы элементов величина тока для всех точек одинакова.
• В параллельной схеме элементов напряжение на всех элементах одинаково. Иначе говоря, сумма падений напряжений в замкнутом контуре равна нулю. Этот закон Кирхгофа применяется для напряжений.
• Работа, выполненная в единицу времени схемой (мощность), выражается следующим образом: Р = U*I . Мощность измеряется в ваттах. Работа величиной 1 джоуль, выполненная за 1 секунду, равна 1 ватту. Мощность распространяется в виде теплоты, расходуется на совершение механической работы (в электродвигателях), преобразуется в излучение различного вида, накапливается в емкостях или батареях. При проектировании сложных электрических систем, одной из проблем является тепловая нагрузка системы.

Характеристика электрического тока

Обязательным условием существования тока в электрической цепи является замкнутый контур. Если контур цепи разрывается, то ток прекращается.

По такому принципу действуют все в электротехнике. Они разрывают электрическую цепь подвижными механическими контактами, и этим прекращают течение тока, выключая устройство.

В энергетической промышленности электрический ток возникает внутри проводников тока, которые выполнены в виде шин, и других частей, проводящих ток.

Также существуют другие способы создания внутреннего тока в:

• Жидкостях и газах за счет передвижения заряженных ионов.
• Вакууме, газе и воздухе с помощью термоэлектронной эмиссии.
• , вследствие движения носителей заряда.

Условия возникновения электрического тока

• Нагревание проводников (не сверхпроводников).
• Приложение к носителям заряда разности потенциалов.
• Химическая реакция с выделением новых веществ.
• Воздействие магнитного поля на проводник.

Формы сигнала тока

• Прямая линия.
• Переменная синусоида гармоники.
• Меандром, похожий на синусоиду, но имеющий острые углы (иногда углы могут сглаживаться).
• Пульсирующая форма одного направления, с амплитудой, колеблющейся от нуля до наибольшей величины по определенному закону.

Виды работы электрического тока

• Световое излучение, создающееся приборами освещения.
• Создание тепла с помощью нагревательных элементов.
• Механическая работа (вращение электродвигателей, действие других электрических устройств).
• Создание электромагнитного излучения.

Отрицательные явления, вызываемые электрическим током

• Перегрев контактов и токоведущих частей.
• Возникновение вихревых токов в сердечниках электрических устройств.
• Электромагнитные излучения во внешнюю среду.

Создатели электрических устройств и различных схем при проектировании должны учитывать вышеперечисленные свойства электрического тока в своих разработках. Например, вредное влияние вихревых токов в электродвигателях, трансформаторах и генераторах снижается путем шихтовки сердечников, применяемых для пропускания магнитных потоков. Шихтовка сердечника – это его изготовление не из цельного куска металла, а из набора отдельных тонких пластин специальной электротехнической стали.

Но, с другой стороны, вихревые токи используют для работы микроволновых печей, духовок, действующих по принципу магнитной индукции. Поэтому, можно сказать, что вихревые токи оказывают не только вред, но и пользу.

Переменный ток с сигналом в форме синусоиды может различаться частотой колебаний за единицу времени. В нашей стране промышленная частота тока электрических устройств стандартная, и равна 50 герцам. В некоторых странах используется частота тока 60 герц.

Для различных целей в электротехнике и радиотехнике используют другие значения частоты:

• Низкочастотные сигналы с меньшей величиной частоты тока.
• Высокочастотные сигналы, которые намного выше частоты тока промышленного использования.

Считается, что электрический ток возникает при движении электронов внутри проводника, поэтому он называется током проводимости. Но существует и другой вид электрического тока, который получил название конвекционного. Он возникает при движении заряженных макротел, например, капель дождя.

Электрический ток в металлах

Движение электронов при воздействии на них постоянной силы сравнивают с парашютистом, который снижается на землю. В этих двух случаях происходит равномерное движение. На парашютиста действует сила тяжести, а противостоит ей сила сопротивления воздуха. На движение электронов действует сила электрического поля, а сопротивляются этому движению ионы решеток кристаллов. Средняя скорость электронов достигает постоянного значения, так же как и скорость парашютиста.

В металлическом проводнике скорость движения одного электрона равна 0,1 мм в секунду, а скорость электрического тока около 300 тысяч км в секунду. Это объясняется тем, что электрический ток течет только там, где к заряженным частицам приложено напряжение. Поэтому достигается большая скорость протекания тока.

При перемещении электронов в кристаллической решетке существует следующая закономерность. Электроны сталкиваются не со всеми встречными ионами, а только с каждым десятым из них. Это объясняется законами квантовой механики, которые можно упрощенно объяснить следующим образом.

Движению электронов мешают большие ионы, которые оказывают сопротивление. Это особенно заметно при нагревании металлов, когда тяжелые ионы «качаются», увеличиваются в размерах и уменьшают электропроводность решеток кристаллов проводника. Поэтому при нагревании металлов всегда увеличивается их сопротивление. При снижении температуры повышается электрическая проводимость. При снижении температуры металла до абсолютного нуля можно добиться эффекта сверхпроводимости.
