Электропроводка в квартире правила прокладки проводов. Виды и правила монтажа электропроводки

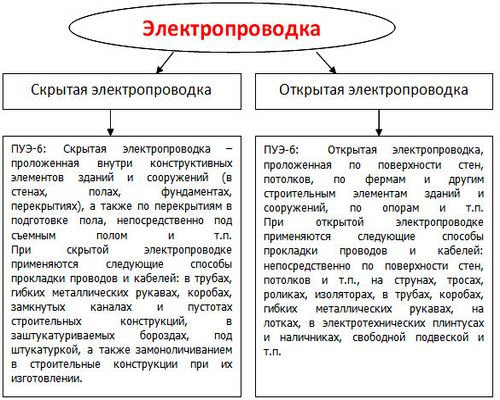

В данной статье хотелось бы поговорить о способах прокладки открытой электропроводки , а также о материалах, используемых при этом. Как мы знаем, существуют два типа электропроводки - скрытая и открытая.

Что касается дизайна помещения и энергетических показателей, то скрытая электропроводка превосходит открытую. Электрические провода под штукатуркой медленнее нагреваются, чем на открытом воздухе, при этом их трассы и распределительные коробки не мешают установки мебели и оборудования в помещении. Однако, кроме положительных качеств у скрытой проводки существуют и свои минусы. Это факт штробления стен при монтажных работах и их последующее восстановление, а это уже трудоемкость выполняемых монтажных работ, большое количество строительного мусора, затруднения жизнедеятельности жильцов квартиры или комнаты, сложности последующих ремонта и диагностики электропроводки и т.д. Особенно сложно выполнять открытую проводки в деревянных домах, если чётко выполнять рекомендации ПУЭ.

Прокладка открытой проводки чаще всего происходит при замене в квартире или в отдельной комнате старых электрических проводов. Данный способ электропроводки является гораздо более дешёвым и быстрым, если сравнивать со скрытой. Тем более в дальнейшем очень легко производить ремонт и модернизацию проводки в квартире или частном доме. Ач то касается зданий, построенных из горючих материалов (например, дерево), то здесь сам Бог велел использовать открытую проводку.

Существует несколько способов прокладки открытой электропроводки в квартире или частном доме. Рассмотрим каждый их них в отдельности.

Прокладка открытой электропроводки на керамических изоляторах. Данный способ монтажа проводки в квартирах и частных домах является одним из самых ранних способов. Его можно увидеть и сейчас в сохранившихся деревянных домах начала прошлого века. Как и всё старинное, этот тип проводки опять становится модным (ретро-стиль). В соверменных домах, сделанных под старину можно увидеть скрученнные электрические провода, закреплённые на керамических изоляторах. Выглядит данный способ проводки очень даже красиво. Вот только с приобретением материалов несколько проблемотично. главная проблема - найти керамические изоляторы. Их либо можно найти в заброшенных старых домах, либо среди китайских товаров (этот народ делает всё!). Скрученный провод, который применяется при данном способе электропроводки, придётся изготавливать самостоятельно. Для этого хорошо подойдёт многожильный медный провод с двойной изоляцией и с сечением не менее два с половиной квадратных миллиметра.

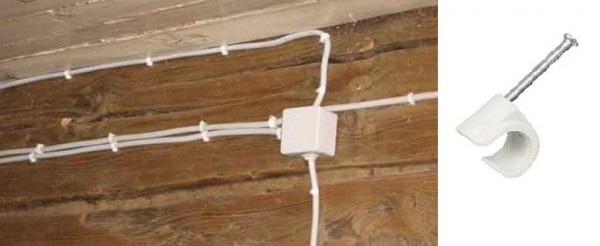

Прокладка открытой электропроводки на скобах. Для данного способа прокладки хорошо подходят медные одножильные кабели в двойной (например, ВВГнг) или даже тройной (NYM) изоляции. Выбираем сечение: 2,5 мм. кв. для линии розеток и 1,5 мм. кв. для линии освещения. Кабель или провод крепят специальными электротехническими скобами непосредственно к поверхности стен или потолка. Если вы собираетесь использовать для электропроводки более дешёвые провода или кабель (например, ПУНП), то вам будет необходимо под него устанавливать негорючую прокладку. Как правило это металлическая или асбестовая пластины. Прокладка устанавливается так, чтобы её края выступали на 10 мм с каждой стороны от кабеля. Этот способ прокладки открытой электропроводки один из самых дешёвых, но с точки зрения внешнего вида очень спорный. Особенно это бросается в глаза в месте пересечения кабелей или проводов.

Прокладка открытой электропроводки в гофрированной трубе. Если сравнивать данный способ прокладки с двумя предыдущими, то он более эстетичен. Также специальные гофрированные электротехнические трубы не горят и защищают электропроводку от механических повреждений. Гофра крепится к поверхности с помощью специальных клипс или же пластмассовыми и металлическими стяжками. В одну друбу можно поместить сразу несколько проводов и кабелей, но в случае замены одного из них, придётся менять все. Гофрированная труба хорошо ложится на неровные поверхности стен. Гофра обеспечивает воздушный зазор между стеной и кабелями открытой проводки, что очень важно для электробезопасности. Если вы используете данный способ прокладки электропроводки в деревянном доме, то при прохождении стены необходимо использовать металлические втулки. Они предохранят проводку в случае усадки древесины.

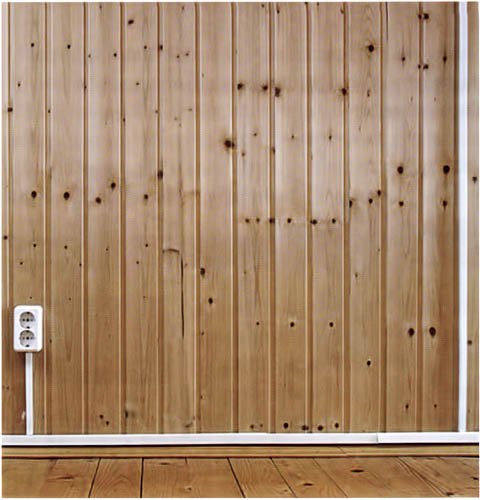

Прокладка о ткрытой электропроводки в кабель-каналах и электротехнических коробах и плинтусах. При данном способе прокладки электрические кабели и провода укладываются в уже установленные на стены и потолок пластиковые короба. Кабель-каналы производятся из пластика, который не поддерживает горение. Красиво и качественно установить короба сравнительно сложно, т.к. стены не всегда ровные, а короба это ещё сильнее подчёркивают. Требуется небольшой навык, сноровка и хороший инструмент. Большим преимуществом кабель-каналов является то, что в дальнейшем можно модернизировать электропроводку - добавлять или убирать кабели или провода в уже проложенные каналы. Для кабель-каналов выпускается большое количество аксессуаров: углов, тройников, встроенных розеток и распределительных коробок, и т.д. Открытая электропроводка при данном способе монтажа получается очень стильной и красивой. Электротехнические плинтусы позволяют скрыть линию электропроводки для розеток.

С правилами монтажа сети электропроводов и устройства электроустановок должен быть ознакомлен каждый хозяин, решивший самостоятельно сделать ремонт или прокладку электропроводки в своем жилище. Ведь от этого зависит не только сохранность дорогой бытовой техники и личного имущества, но и безопасность всех жильцов. О том, какие документы регламентируют монтаж электропроводки, и каких правил следует придерживаться при прокладке и ремонте сети – читайте в статье.

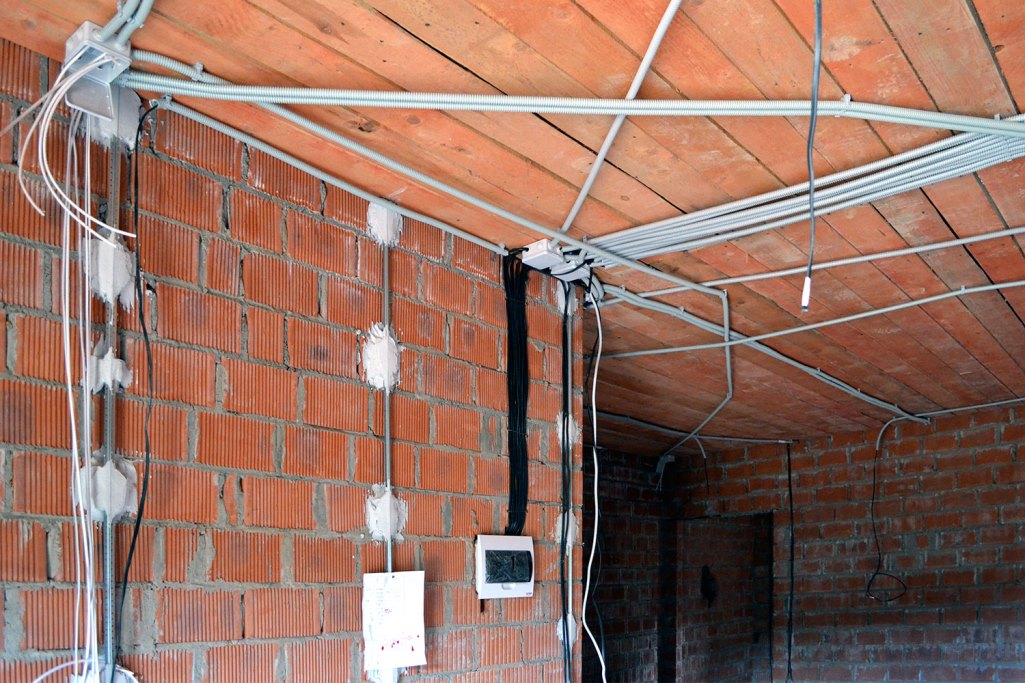

Прокладка электропроводки в частном доме: особенности

Прокладка электропроводки в частном доме начинается с подготовительного этапа, который включает в себя выбор способа монтажа, создание схемы, разметку. Так, на сегодня, существует два способа монтажа сети электропроводов – открытый и скрытый. Открытая электросеть представляет собой совокупность трасс в специальных кабельных каналах, прикрепленные поверх отделанных стен. Скрытая же (внутренняя) электропроводка монтируется в стенах, потолке и полу, в специально созданных нишах, плинтусах.

Открытая электропроводка имеет ряд преимуществ:

Монтаж открытых сетей проводится проще и быстрее так как стены под прокладку не нужно штробить;
При необходимости, к такой сети можно легко добавить новые точки разветвления;
В случае неисправностей, поврежденный участок можно быстро отремонтировать. При этом, портить отделку не придется.

Тем не менее, открытые линии редко когда вписываются в дизайн помещения. Кроме того, срок службы открытой электропроводки меньше, нежели скрытых линий, ведь наружные кабельные каналы больше подвержены механическим повреждениям.

Схема электропроводки должна включать в себя расположение автоматики, мощной бытовой техники, светильников, розеток.

Удобнее всего реализовать схему электропроводки будет на ксерокопии плана жилища. При этом на копии должны быть указаны все межкомнатные перегородки, дверные и оконные проемы с соблюдением масштаба.

При создании схемы разводки бытовой электропроводки необходимо придерживаться таких рекомендаций:

Трассы должны идти строго вертикально по стенам и горизонтально по потолку;
Трассы должны совершать поворот только под прямым углом;
Прокладка электропроводки по полу допускается лишь в случае наличия специальных электротехнических плинтусов;
Сеть необходимо вести на расстоянии в 100 мм от дверных и оконных проемов, 800 мм от пола;
Розетки следует размещать на дистанции в 300 мм от пола, 100 мм от кухонных столешниц, рабочих столов.

После составления схемы на стены, пол и потолки в комнатах, при помощи мела или угля, наносится разметка электропроводки, после чего начинаются электромонтажные работы.

Основные требования к электропроводке в жилых помещениях

Прокладку электропроводки в частных домах и квартирах регламентируют Строительные нормы и Правила 31-02 от 2001 года, ГОСТ от 2011 года – Р 50571.5.52 , ПУЭ. Именно эти нормативные документы устанавливают требования по выбору и монтажу электрических магистралей, установке электрооборудования.

К электромонтажу в жилых помещениях выдвигают следующие основные требования:

Все электролинии (в том числе и для осветительных приборов) должны быть заземлены и быть оборудованы автоматическим выключателем дифференциального тока.
В помещениях с повышенной влажностью запрещается размещать розетки и выключатели. При этом, для монтажа светильников следует выбирать наиболее близкую к проводке стену.
Размещать розетки в детских комнатах следует на высоте не доступной для детей. При этом, розетки должны быть оснащены защитой, закрывающей гнезда.
Располагать электропроводку на строительных металлоконструкциях категорически запрещено.
Расстояние от электропроводки до газопровода должно быть не менее 40 см.
Для прокладки кабелей следует использовать специальные металлические коробки. При этом, оголенные концы проводов следует тщательно изолировать лаком, резиновыми или поливинилхлоридными трубками.

Если электропроводка монтируется в многоквартирном доме, в квартире, на входе в жилище необходимо установить устройство защитного отключения электричества. Для того, чтобы правильно определить его мощность лучше обратиться к опытному электрику.

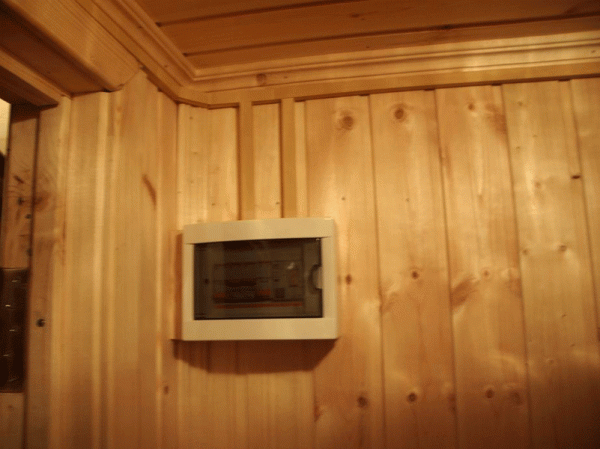

Требования к монтажу электропроводки в деревянном доме

В домах из сруба правильная проводка электротрасс имеет огромное значение, ведь дерево – это легковоспламеняемый материал. Поэтому, все требования по монтажу электропроводки в деревянном доме связаны, в первую очередь, с обеспечением надлежащей пожаробезопасности.

Исходя из этого, при монтаже электропроводки в доме из дерева необходимо:

Выбирать для проводки токопроводящие провода и кабеля не поддерживающие горение (с индексом «НГ») и обладающие пониженным дымовыделением (индекс «LS»). При этом, вести провода через деревянные перегородки следует при помощи металлических проходных гильз.
Прокладывать провода в металлических каналах, соединенных методом сварки или с помощью болтовых креплений с электропроводностью. При этом, всегда необходимо заземлять металлический контур.
Для защиты открытой электропроводки следует использовать гидроизоляцию, теплоизоляционные материалы. При этом, монтировать трассы советуют под углом, чтобы избежать обильного скопления конденсата на коробах.

Кроме того, скрытые токопроводящие провода и электрооборудование необходимо располагать в защитных коробах из несгораемых материалов.

СНиП: электропроводка жилого дома

Согласно СНиП снабжение жилых зданий осуществляется от линий электропередач напряжением в 220-380 В. Чаще всего, жилые дома имеют однофазную проводку (в 220 В).

Любая электропроводка в жилых помещениях должна иметь заземление посредством нулевого рабочего и нулевых защитных проводников.

При этом, рабочие и провода для заземления необходимо подсоединять к бытовым электроприборам с помощью болтового соединения. Саму электропроводку необходимо монтировать металлическими скобами с изоляционными прокладками, покрытыми коррозионно-стойким лаком или краской.

Кроме того, важно помнить, что категорически запрещается:

Соединять между собой алюминиевые и медные провода;
Использовать предохранители и разъединяющие приспособления в цепях нулевых рабочих и защитных проводников;
Вести провода через элементы, испытывающие несущую нагрузку;
Прокладывать скрытую электропроводку в ПВХ трубах, а внутреннее электрооборудование – в пластиковых коробах;
Проходить межэтажное пространство скрученными проводами.

Открытая проводка должна повторять архитектурные линии здания. А внутренняя – прокладываться посредством металлических коробов в ниши, сделанные в перекрытиях из несгораемых материалов.

СНиП требования и правила монтажа электропроводки (видео)

Монтаж электропроводки – это сложное, многоэтапное мероприятие, которое требует знания соответствующих нормативных документов. Если вы не имеете опыта работы с токопроводящими проводами, проектирование и монтаж электропроводки лучше доверить электромонтажнику. Опытный специалист сможет организовать надежную и безопасную систему электроснабжения. А полученные из статьи знания позволят вам проконтролировать правильность проведенных работ!

Большинству людей будет несложно самостоятельно заменить старую электропроводку в квартире или проложить новую в только что построенном частном доме, гараже и другом строении. Для того чтобы сделанная своими руками электропроводка была безопасна, служила надежно, долго, необходимо выполнить её в соответствии с нормами и правилами электромонтажа.

Основные правила монтажа электропроводки

Все электроремонтные и электромонтажные работы начинают с обесточивания линии, на которой будут производить работы. Для этого отключают соответствующий автомат или вывинчивают предохранительную пробку. Для работы под напряжением нужно быть профессиональным электриком и иметь специальный допуск.
Все распределительные коробки, где выполняются соединения проводов (кабелей), должны располагаться в доступных местах, запрещается замазывать их или закрывать подвесным потолком.
Металлические части розеток, оголенные провода, находящиеся под напряжением должны быть закрыты и надежно изолированы. При необходимости замазать и укоротить электрический кабель, обязательно откинуть его концы в распаячной (распределительной, расключительной) коробке.
Для монтажа электропроводки скрытым способом рекомендуется использовать кабель марки ВВГнг (с изоляцией устойчивой к возгоранию). Для прокладки открытым способом в коробах, трубах-марки ВВГнг-LS (с изоляцией устойчивой к нагреву)
Запрещается прокладывать провода и кабели любым способом непосредственно по стенам, потолкам из дерева (или из другого горючего материала). В таких случаях необходимо выполнять проводку в металлических рукавах или трубах.
Сквозь стены кабель прокладывают в трубах, которые заделываются раствором.
Согласно европейским нормам розетки располагают в 30 см над полом. Выключатели устанавливают возле дверей на высоте 90 см, со стороны дверных ручек.
Кабели прокладывают не ниже 15 - 20 см от потолка.
Расстояние от трассы электропроводки до оконного, дверного откоса или угла комнаты должно быть не менее 10 см.
От одной розетки разрешено параллельно запитать не более 4-х розеток.
Рекомендуется зарисовать с привязками точную схему прохождения линий проводки,чтобы случайно не повредить её в процессе ремонта.
Распределительные коробки необходимо располагать над выключателями, под потолком, на уровне прокладки кабеля.
Потолок, несущие стены и колонны штробить запрещено!
Для монтажа выключателей и розеток в туалетах, ванных комнатах и других помещениях с повышенной влажностью существуют отдельные правила, которые необходимо соблюдать, подробней о них на видео
Если проводка трехпроводная, обратить внимание на то, что нулевой проводник подключается и проходит отдельно от заземляющего. Необходимо заземлить все металлические корпуса электроприборов!
При прокладке открытым способом, в местах возможных механических повреждений, использовать для защиты кабельных линий трубы или короба.
Замену, добавление, ремонт участка электропроводки в квартире, гараже, частном доме выполнять осторожно, не повреждая имеющуюся линию; в случае случайного повреждения рекомендуется замена провода целиком, от распределительной коробки до светильника или розетки. Все соединения должны быть выполнены только в расключительных (распаячных, распределительных) коробках.
При прокладке открытым или скрытым способом по стенам, необходимо использовать специальные крепления, чтобы кабель не провисал. Как правило, крепления делают каждые 40 - 60 см.
Электрические приборы и бытовая техника подключаются к розетке гибким кабелем типа ПВС. Линию, питающую стационарные электроприборы,необходимо заканчивать в монтажной коробке. При необходимости можно напрямую подвести питание к электрическому нагревателю в ванной комнате.
В перегородках вокруг дымохода и в его стенах запрещается монтировать электропроводку.
Вид электропроводки выбирают в зависимости от её назначения, типа помещений. В квартирах, домах из эстетических соображений кабели прокладывают скрытым способом подштукатуркой непосредственно в штробах или коробах (трубах) внутри полов, стен.
В подвалах, гаражах и прочих нежилых помещениях обычно используют отрытую проводку; трассы прокладываются непосредственно по стенам, в коробах или трубах. Такой способ имеет ряд преимуществ: в случае неисправностей облегчается их поиск, нет необходимости штробить стены, заменить участок открытой проводки намного легче.
Для маскировки трасс открытой электропроводки можно уложить кабель в ПВХ короб и выкрасить в цвет стены, как показано на рисунке.

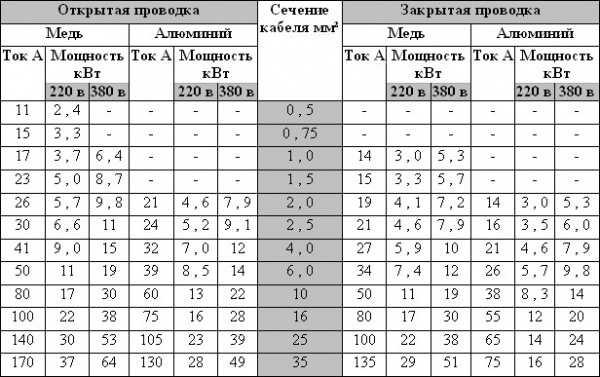

Материал жил и их сечение выбирают в зависимости от вида проводки и предельной потребляемой мощности.
