Установка выключателей по евростандарту. Расположение розеток и выключателей освещения

Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю - безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.

Дополнительно важно учитывать длину проводов электроприборов - высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.

Нормы и стандарты

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей - 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели - от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте - частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

Проектирование монтажа

Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:

Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания - не заслоняйте их мебелью и электроприборами.
Оптимальное расстояние от пола для розеток на открытых участках стен - 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана - в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.

Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное - безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.

Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.

Подготовка кухни

Кухня - это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.

Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.

Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:

Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности - 20-30 см.
Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.

Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.

А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

Ванная комната

Особенность ванной комнаты - высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.

Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:

Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
Для мелких электроприборов (фена, бритвы и пр.) - 1 метр.
Для встроенных приборов (стиральной машины) - 20-30 см от пола.

Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом - это риск короткого замыкания во время возможного «наводнения» в ванной.

Спальня и гостиная

Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.

Оптимальный вариант в этом случае - ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.

Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется. На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр.).

В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола. Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.

Монтаж по правилам в помещениях разного назначения

Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

Штепсельные розетки поставить можно:

В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
В школах и детских садах на расстоянии 1,8 метров от пола.

Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей - на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

Безопасность и удобство использования бытовых приборов и освещения зависит от правильно подобранной высоты установки выключателей и розеток, а также точного расчета количества и расположения таких точек. Если сразу все правильно рассчитать, то в дальнейшем удастся избежать перегрузок, не придется использовать удлинители. Точный расчет позволит еще и избежать штробления стен под дополнительные розетки или проводку.

Нормативы для установки

Оптимальное расположение розеток и выключателей на стенах комнат определено с учетом требований «Правил устройства электроустановок» (ПУЭ), ГОСТ Р 50571.11−96, СП 31−110−2003 и других нормативных документов. Соблюдение рекомендованных параметров проверяется соответствующими органами при сдаче жилья, коммерческих или производственных помещений в эксплуатацию. В большинстве случаев расположение электротехнических приборов выбирают с учетом следующих норм:

Для подключения электротехнических устройств в помещениях с высокой влажностью обязательно включение в схему соответствующих приспособлений, которые обеспечивают безопасность эксплуатации (УЗО, АЗС и т. д.).

Подготовка к монтажу

В обычной жизни люди используют множество электроприборов, которые подключают к бытовой электросети, поэтому большое значение имеет оптимальное расположение точек подключения. При выборе достаточного количества розеток гарантируется удобство работы с утюгами, стиральными машинами, печатающей и другой техникой без подключения удлинителей. В таком случае не придется думать, как спрятать провода, которые будут тянуться по полу и мешать проходу, не будет ограничен доступ к источникам тока.

Чтобы подобрать оптимальный вариант для квартиры, дома или офиса, нужен ответственный подход. Планирование и подготовка схемы установки выключателей и розеток по евростандарту:

Планирование расположения электротехнических приборов осуществляют в рамках подготовки проектной документации перед ремонтом или перепланировкой помещений. Поручить такую работу можно специалистам или выбрать удобное расположение розеток самостоятельно, опираясь на положения правил и стандартов.

Помимо требований стандартов, существуют и рекомендации по монтажу электротехнических приборов, основанные на опыте эксплуатации такого оборудования. Это средние значения количества точек, высоты выключателя от пола по евростандарту, удаленность розеток от дверных проемов и источников влаги или газа, что гарантирует максимальное удобство включения и выключения электроприборов. В большинстве случаев придерживаются следующих рекомендаций:

Выбор мест для электротехнических приборов осуществляют с учетом существующего или планируемого оформления стен, установки декоративных конструкций и расположения дверных проемов.

Плюсы размещения по действующим стандартам

Установка розеток или выключателей с учетом действующих норм - не только требование документов, но и возможность обеспечить оптимальное распределение точек подключения в комнате. Такой подход позволяет воспользоваться целым рядом преимуществ подобных решений:

Применение стандартных норм размещения розеток и выключателей на расстоянии до 300 - 600 и 900 - 1600 мм соответственно дает возможность подобрать вариант, который будет наиболее удобным для выбранного помещения.

Монтаж розеток в комнатах

Установка розеток и выключателей отличается особенностями, которые определены в зависимости от назначения выбранного помещения. Для безопасной эксплуатации таких точек подключения нужно придерживать некоторых правил и учитывать технические характеристики комнат (влажность, температура). При этом следует принять во внимание следующее:

Отдельно предусматривают розетки для включения кондиционеров в жилых комнатах, если это оборудование не подключено напрямую через защитные автоматы. Точку подключения устанавливают на расстоянии до 300 мм от потолка.

Выключатели освещения в комнатах

В жилье, офисных и других помещениях устанавливают выключатели с одной, двумя или тремя клавишами по количеству групп осветительных приборов. Кроме того, для включения осветительных приборов монтируют электротехнические приспособления с дистанционным управлением. Оснастить помещения можно и устройствами, которые уже встроенные в бытовую технику. Наиболее простой, надежный и экономичный вариант - установка клавишных выключателей.

Как строительство нового жилья, так и проведение капитального ремонта в доме или в квартире подразумевает немалый объем электротехнических работ. Сюда входит организация ввода общей линии электропитания, создания контура заземления и выравнивания потенциалов, монтаж распределительного щита с прибором учета потребленной энергии, прокладка внутридомовых электрических сетей и монтажных распределительных коробок, и, наконец, установка приборов освещения и пользовательской электроарматуры – выключателей и розеток.

По большому счету , это, конечно, задача для специалистов-электриков. Однако, многие работы вполне можно провести и самостоятельно, при условии, что у домашнего мастера имеются базовые понятия в области физики, электротехники , организации внутренних электросетей и навыки общестроительных и электромонтажных работ. Но еще очень важно знать, где конкретно расположить и на какой высоте устанавливать розетки и выключатели. По этому вопросу ведется немало споров, но все же существуют определённые официальные правила и неофициальные рекомендации, с которыми нужно разобраться поподробнее.

Основные параметры правильной установки розеток и выключателей

Следует отметить сразу, что отыскать точные единые стандарты по высоте установки выключателей и розеток – достаточно сложно, по той простой причине, что их не существует. Какие-то ссылки на существующие «евростандарты» — это лишь желание копировать устоявшийся модный тренд «евроремонта», сложившуюся традицию установки электроприборов в Западной Европе.

Кстати, стандарты установки до какого-то времени существовали – именно ими руководствовались строители при возведении жилых домов массовой многоэтажной застройки. Тогда все розетки размещали на высоте 900 ÷ 1000 мм от поверхности пола (на уровне опущенной руки), а выключатели – 1600 ÷ 1700 мм (на уровне глаз). В большинстве квартир старой постройки такую разводку можно видеть и до сих пор. Очень многие хозяева жилья привыкли к ней считают ее удобной и никак не собираются переделывать.

Чем объясняются такие параметры – сейчас с казать сложно. Возможно, это было вызвано соображениями безопасности – все розетки с идущими от них проводами всегда в поле зрения жильцов, а дети не могут дотянуться до выключателей. С другой стороны, детям остаются доступными самые опасные точки – розетки, и особых соображений безопасности в этом не чувствуется, а вот свет самостоятельно потушить ребенок лет до 8 ÷ 10 не может. Другая вероятная причина подобной установки – всегда велась в помещениях поверху стен, и такое размещение выключателей и розеток позволяло существенно экономить на кабеле (в масштабах массового строительства, ведущегося в те годы, экономия была нешуточной).

Тем не менее , сегодня больше в ходу принятые европейские, скорее, не стандарты, а традиции установки этих элементов электроарматуры. Каковы же они?

Некоторые справочники по строительству дают следующие рекомендации (с учетом планирования на этапе строительства дома):

Розетки – 400 ÷ 450 мм от уровня чернового пола (плиты межэтажного перекрытия). Таким образом, после заливки стяжки и монтажа финишного покрытия пола высота составит порядка 300 мм.
– 1000 ÷ 1050 мм от черновой поверхности, соответственно, около 900 мм по окончании отделочных работ.

Чем это удобно? Розетки и включенные кабеля питания не бросаются в глаза и не портят внешний вид помещения, а включить или выключить свет можно свободно опущенной вниз рукой.Есть возможность приучать к самостоятельности детей (безусловно, при контроле со стороны взрослых) – выключатель находится в зоне досягаемости для них.

Стоит сразу оговориться, что подобные «стандарты» существуют лишь для обычных жилых комнат. В иных местах, например, на кухнях, правила будут совершенно иными – об этом речь пойдет ниже.

Есть особые требования по установке розеток и выключателей в учреждениях, связанных с детьми – в школах, детских садах и т.п . Там, во избежание неконтролируемых со стороны учителей или воспитателей действий детворы с электричеством, эти элементы арматуры устанавливаются одинаково высоко – на высоте не ниже 1800 мм.

Итак, если говорить только про высоту установки розеток и в жилых помещениях, то у любого хозяина квартиры или дома есть три пути:

1 — При ремонте – не менять расположение ни розеток, ни выключателей, или же первоначальную установку проводить по привычным «советским стандартам» если так кажется удобнее и безопаснее.

2 — Переделывать расположение элементов арматуры под европейские традиции, о которых было сказано выше.

3 — Предусмотреть собственное расположение, исходя из личных предпочтений и удобств — это никак не противоречит имеющимся правилам.

Вот по другим параметрам установки ограничений и рекомендаций значительно больше – они изложены в действующих правилах эксплуатации электроустановок (ПУЭ), и их обязательно следует учитывать:

Минимальная высота установки розеток в жилых помещениях не регламентируется, максимальная – не выше 1000 мм. Допускается даже их расположение на уровне пола – при условии применения специальных плинтусов с кабель-каналами из несгораемых материалов и особых типов розеток.

Специальная розетка с размещением на плинтусе — прямо на уровне пола

В производственных помещениях, правда, рекомендовано устанавливать розетки на высоте от 800 до 1000 мм, а при верхней разводке сети – можно их поднять и до 1500 мм. Про детские и школьные учреждения уже говорилось – не менее 1800 мм от уровня пола.
В условиях квартиры, особенно при проживании в ней детей настоятельно рекомендуется (хотя, не является обязательным правилом) использовать розетки с защитными штоками, которые автоматически перекрывают отверстия при вытаскивании вилки.

Оптимальное решение для квартир, где живут малолетние дети — розетки с защитными шторками

Электропроводка и электроприборы не должны размещаться ближе 500 мм от стояков газоснабжения, ближе 100 мм от оконных или дверных проемов , менее, чем 150 мм от уровня капитального потолка. Если планируется монтаж фальшь-потолка (подвесного или натяжного), то и проводка, и распределительная коробка при этом должны оказаться ниже его уровня.
Устанавливать розетки в ванных комнатах не рекомендуется. Если все же без этого обойтись нельзя, то она должна монтироваться не менее, чем в 600 мм от двери душевой кабинки или ванной. При этом обязательным условием является использование специальных розеток для влажных помещений (с повышенной герметичностью корпуса и с подпружиненными защитными крышками), и с обязательным ее запитыванием через с током утечки (дифференциальным током) не более 30 мА .

Чтобы закончить вопрос с ванной можно добавить, что устанавливать розетки близко к поверхности пола – не следует. «Дизайн» в таких условиях особой роли не играет, а пользоваться феном, щипцами для завивки или электробритвой будет удобнее от розетки, расположенной на высоте одного , а то и полутора метров. При этом абсолютно исключается размещение розетки над раковиной умывальника.

Выключатели монтируются, как правило, на стене у входа, со стороны дверных ручек. Высота установки – от 800 до 1700 мм. При необходимости можно установить их и выше, обеспечив, к примеру возможность включения с помощью шнура. Очень часто в небольших помещениях (в прихожих, на кухнях, в комнатах с малой площадью) приходится блоками объединять розетки и выключатели – тогда оптимальной высотой расположения такого блока считается около 900 мм от пола – «золотая середина».

В любом случае , при каком бы ни было способе расположения электроарматуры, необходимо будет поменять старые розетки на новые, так называемого «европейского формата» . У них диаметр отверстий — на 0,8 мм шире, чем у старых отечественных, несколько и расстояние между контактными штырями соответствующей вилки. Такие розетки выдерживают гораздо большие нагрузки – обычно они рассчитаны токи 10 или 16 А , соответственно, на на грузку 2,2 кВт или 3,5 кВт соответственно. (Для сравнения, старые розетки выдерживали 6 А , то есть всего 1,3 кВт, что в условиях современной насыщенности быта человека электроприборами – явно недостаточно).

Кроме того, если к старому местоположению розеток не заведен контур заземления – придется этим заняться вплотную – большинство современных электроприборов имеет т рехконтактные вилки с заземлением для обеспечения безопасности пользователей (для некоторых мощных бытовых приборов подключение к контуру заземления является просто обязательным условием). Несколько – в специальной публикации нашего портала.

Видео: где размещать на стене розетки и выключатели

Цены на розетки, выключатели и рамки

Розетки, выключатели и рамки

Некоторые нюансы монтажа кабельной части

Раз делается общий ремонт, то стоит провести ревизию кабельной части – если проводка алюминиевая, рекомендуется ее заменить на медную, с площадью сечения не менее 1,5 мм². Такого сечения должно быть достаточно для довольно высоких токов. Правда, если планируется установка бытовой техники повышенной мощности, необходимо будет проложить и более мощные линии.

Сечение жилы медного провода, мм ²	максимальный ток при длительной нагрузке, А	максимальная мощность нагрузки, кВт	номинальный ток срабатывания автомата защиты, А	предельный ток срабатывания автомата защиты, А	сфера применения в условиях дома (квартиры)
1.5	19	4.1	10	16	приборы освещения, сигнализации
2.7	27	5.9	16	25	розеточные блоки, системы подогрева полов
4	38	8.3	25	32	климатическое обрудование, водонагреватели, стиральные и посудомоечные машины
6	46	10.1	32	40	электроплиты и электродуховки
10	70	15.4	50	63	входные линии электропитания

Наверное, есть смысл несколько остановиться и на правильном размещении электропроводки.

Каждая розетка (или розеточный блок) должны запитываться от собственной монтажной коробки

К каждой розетке (группе розеток ) или к выключателю должна идти подводка из индивидуальной монтажной коробки. Делать длинные скрытые параллельные соединения от одной к розетке к другой – неблагоразумно, а в ряде случаев может быть даже опасным – это легко может привести к перезагрузке этой линии со всеми вытекающими последствиями.

От монтажных коробок с розеткам или выключателям должны идти строго вертикальные проводки. Это объясняется просто – всегда визуально можно определить место прохождения силовых кабелей в толще стены. Если линия прокладывается в произвольном порядке – под углом (как на рисунке поз. № 3) или даже вертикально, но со смещением (поз. № 2)от места расположения розетки (выключателя), то она может стать объектом скрытой опасности.

Спустя какое-то время, и это происходит достаточно быстро, расположение такой нестандартной проводки забывается даже ее мастерами. Тем более это станет «сюрпризом» для новых хозяев квартиры. При попытке, например, безобидно повесить зеркало или полку, велика вероятность попасть сверлом на на ходящуюся под напряжением линию питания со всеми грустными последствиями – коротким замыканием и необходимостью масштабного ремонта проводки.

А вот на потолочной поверхности плиты перекрытия, если предполагается монтаж навесного или натяжного потолка, проводку можно разместить произвольно, как правило – по кратчайшему расстоянию. Если используется кабель типа NYM, то он не потребует даже дополнительной защитной изоляции — его можно крепить прямо на пластиковые дюбель-хомуты . Кабели другого типа (ВВГнг или ВВГ ) располагают в гофрированной пластиковой трубе требуемого диаметра.

На полу, под декоративной его покрытием, кабели электропитания также могут быть расположены произвольно, по кратчайшему расстоянию. Однако здесь есть и особые оговорки. Так, если пол уложен на деревянные лаги, то разводка, независимо от типа кабеля, допускается исключительно в металлических трубах, обычных или гофрированных.

Если планируется стяжка, то достаточно гофрированных пластиковых труб

Если проводка будет заливаться бетонной стяжкой, то ее , как правило, помещают в гофрированную пластиковую трубу.

Следующий вопрос— как часто должны быть установлены розетки, есть ли какие-нибудь нормы на этот счет?

Конкретного ответа нет. Можно найти рекомендации – устанавливать их по 1 штуке на 6 ÷ 10 квадратных метров площади. Однако, по всей видимости, эти «нормативы» несколько устарели, так как оснащенность жилья электроприборами постоянно растет . Поэтому, наверное, целесообразно продумать заранее размещение основных приборов и устройств, задать определенный резерв, чтобы исключить в дальнейшем пользование всяческими тройниками или удлинителями. Лучше всего, если заранее будет составлена план-схема с полностью продуманной расстановкой предметов обихода и расположением точек электропитания.

Грамотно составленная схема станет большим подспорьем в проведении монтажных электротехнических работ

И еще одно очень важное замечание, а точнее – добрый совет. При проведении ремонтных и электромонтажных работ необходимо не полениться сфотографировать все линии прокладки кабелей, размещение распределительных коробок и других элементов домашней электросети, до того момента, пока они не скрыты штукатуркой или отделочными материалами. Желательно снимки сделать так, чтобы была возможность привязки скрытых объектов к стационарным элементам. Например, с проставлением размеров от оконного или дверного проема , угла комнаты, стояка отопления и т.д . – так, чтобы можно было быстро и точно найти нужный узел при необходимости каких-либо аварийных, ремонтных или профилактических работ.

Если планируется , то лучше обратиться к специальной публикации нашего портала, в которой этот вопрос изложен более подробно.

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Особенности установки розеток и выключателей на кухне

Кухня – это особое помещение по многим причинам. Во-первых, по степени влажности и насыщенности испарениями оно существенно отличается от всех других комнат. А во-вторых, современная кухня – это средоточие максимальная концентрация всевозможной бытовой техники. Многие электроприборы в процессе приготовления пищи или при других хозяйственных операциях используются одновременно, поэтому уровень суммарной нагрузки обычно здесь самый высокий.

В таблице ниже приведены характеристики основных кухонных электроприборов – можно оценить уровень потребления энергии при выполнении тех или иных домашних работ. Если учесть, что для многих из них нужны отдельные линии питания, то можно представить, сколько точек подключения нужно оборудовать на кухне (понятно, что тройники в таких условиях абсолютно неприемлемы и представляют серьёзную пожарную опасность):

Вид бытового электроприбора	Средняя потребляемая мощность	Особенности подключения к электропитанию
Плита или варочная поверхность электрическая	от 3500 до 12000 Вт	Индивидуально проложенная линия питания
Духовой шкаф электрический	от 2500 до 10000 Вт	аналогично
Стиральная машина-автомат	от 1500 до 3000 Вт	аналогично
Водонагреватель	от 2500 до 7000 Вт	аналогично
Посудомоечная машина	от 1500 до 3500 Вт	аналогично
Микроволновая печь	от 700 до 2500 Вт	Допускается подключение к обычной 16 А розетке
Холодильник (пиковое значение - только в момент пуска)	от 500 до 2000 Вт	аналогично
Электрический чайник	от 700 до 1500 Вт	аналогично
Кухонный процессор (комбайн)	от 500 до 1500 Вт	аналогично
Хлебопечка, пароварка и т.п.	от 700 до 2000 Вт	аналогично
Тостер	до 1000 Вт	аналогично
Кухонная вытяжка	от 500 до 1500 Вт	аналогично
Измельчитель отходов	от 400 до 1000 вт	аналогично

Очевидно, что розеток необходимо немало. Кроме того, есть смысл подумать и об установке нескольких дополнительных выключателей – например, для установленного в кухонной мойке измельчителя отходов и для дополнительного освещения рабочего пространства в районе разделочного стола, плиты, мойки.

Вот здесь о каких-либо стандартах по высоте установки розеток речи идти не может – их расположение должно, в первую очередь , обеспечивать удобство, возможность доступа при появлении такой необходимости, безопасность пользования, максимальную защищённость от попадания влаги, для стационарной техники – скрытность размещения проводки. Вариантов здесь может быть множество – один из них показан на рисунке:

Понятно, что вариантов размещения встроенной техники – немало, а если еще к этому присовокупить разнообразие настольных электроприборов и особенности их использования (например, есть хозяйки, у которых излюбленные кухонные аксессуары постоянно «прописаны» на рабочем столе), то, скорее всего, и дух абсолютно одинаковых схем не найдется . Стало быть, здесь не может быть никакого копирования – план размещения техники и прокладки проводки к ней составляется каждым хозяином индивидуально, но с учетом общих принципов.

Про мощность подводимых линий электропитания (сечение медных проводов) уже говорилось – достаточно сопоставить данные из первой и второй приведенных выше таблиц. Тем не менее , приводится еще один рисунок, по которому можно определиться с этим вопросом.

Важное условие – суммарная мощность всех подводимых к кухне линий должна с большим запасом обеспечивать возможность одновременного включения всех точек потребления. Этого на практике, безусловно, допускать ни в коем случае не следует, но страховка все же необходима.

Для варочной поверхности (электроплиты) и для духового шкафа (если это независимые друг от друга приборы) устанавливаются специальные силовые розетки, рассчитанные на максимальный ток 32 – 40 А. То же самое, если плита и духовка зависимы друг от друга.

Различные модели силовых розеток на 32 и даже 40 ампер — используются для бытовых приборов повышенной мощности

Если на кухне установлен водонагреватель накопительного принципа действия (бойлер) мощностью свыше 3,5 кВт, то его помню подключить также к силовой розетке, или к установленному на стене автомату в защитном боксе. Этот агрегат работает в автоматическом режиме практически постоянно, и розетка ему особо не нужна.
Установку розеток для прочей встраиваемой бытовой техники можно предусматривать на нескольких уровнях:

— На стене, на высоте не выше 100 мм от уровня пола – это позволит разместить эти элементы арматуры за стандартным съемным мебельным цоколем.

— В шкафчиках кухонного гарнитура – при условии, что в этом предмете мебели отсутствуют выдвижные или раскладные элементы – полки, ящики, кронштейны и т.п ., которые могут зацепить электрический кабель.

— На стенках под мойкой – на максимально возможном расстоянии от водопроводных и канализационных труб. Розетка в этом случае должна быть обязательно герметичной с влагозащитной крышкой.

— На стене выше шкафов кухонного гарнитура. Там обычно располагают розетки для вытяжки, дополнительных приборов освещения, иногда – для встроенных микроволновки или холодильника. Высота расположения розеток в этом случае – не менее, чем на 50 мм над уровнем верхней поверхности шкафа.

Для подключения настольной кухонной техники розетки располагают на стене, примерно в 100 мм, от уровня (это, как правило, приходится на высоту 1150 мм от уровня пола (при желании – можно и выше, до 1400 мм). При этом блоки розеток никогда не должны находиться над мойкой или над варочной поверхностью – следует их удалить не менее, чем на 250 ÷ 300 мм в сторону.

Вместо такого настенного размещения розеточных блоков сейчас активно начали применять специальные выдвижные или раскладные модули – в виде открывающихся «книжек» или выдвигающихся вверх дл я подключения «колонн» с розетками.

Скрытый розеточный блок в виде открывающейся «книжки»

Очень удобно – и поверхность стены «чистая», и появляется только по мере надобности, и даже при пользовании прибором место подключения убирается с поверхности стола.

Еще один вариант скрытого размещения розеток — поднимающаяся «колонна»

Какие еще принципы должны быть учтены при размещении розеток:

Никогда розетка для встроенного оборудования не может быть размещена непосредственно за установленным прибором – она должна быть вынесена в сторону, наверх или вниз.
Расстояние от прибора до питающей его розетки не должно превышать 1000 мм.
Все, без исключения, линии, идущие на кухню, должны иметь собственные защитные автоматы и устройства УЗО.

При планировании прокладки линий питания на кухне, конечно, стоит исходить из реальных характеристик бытовой техники. Наверное, лучше будет обратиться в электротехническую организацию – специалисты должны помочь составить проект с учетом всех нюансов и требований безопасности. На основании этой схемы можно будет составлять чертеж с размещением розеток «на местности» — определиться с местами для проделывания розеточных гне зд в ст ене и вырезания штробов к ним.

Не исключено, что появится возможность несколько сэкономить на прокладке линий. Например, если суммарная мощность стиральной и посудомоечной машин не превышает 4 кВт, то их можно «посадить» на одну линию питания с проводом сечением 2.5 мм². Часто одной линии достаточно для холодильника и определенной розеточной группы. Однако, выводы все же должен в этом вопросе делать профессионал.

Видео: непростая задача – правильное размещение розеток и выключателей на кухне

Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться. Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.

Установка по евростандарту, ГОСТУ или удобству

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться. При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл.6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся , что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

На что обратить внимание при выборе розеток

Установить розетку или выключатель не так сложно - тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.

Евростандарт в и выключателей

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно.

При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота и выключателей (евростандарт) - это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.

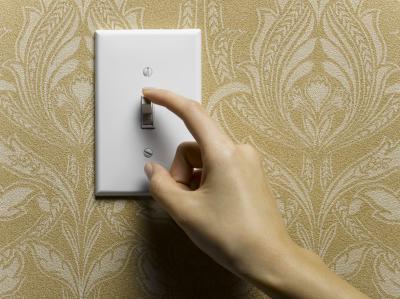

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель.

Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.

Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.

Установка розеток

Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола - 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода.

При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию.

Различия в розетках европейского стандарта и советского - в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские - от 10 до 16 А, что увеличивает возможность использования различной техники.

Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.

Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.

В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.

Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.

Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.

Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.

Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.

Общие нормы

Высота установки выключателей и розеток на кухне - это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.

За розеток от пола 10 см.

Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.

Провод от прибора до розетки не должен быть длиннее 150 см.

От вытяжки до прибора не должно быть больше 20 см.

Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).

Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.

Нормативная документация

Модный сейчас «евростандарт» - это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.

Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 - один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.

Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток - залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

Значительно улучшается дизайн.

Можно увеличить количество необходимых розеток.

Расположение приборов выбирается с учетом расстановки мебели.

Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

Мощность и надежность проводки увеличиваются.
