Станок для резки пенополистирола струной. Как осуществляется резка пенопласта? Высокоточные рельсовые направляющие для крупногабаритных станков ЧПУ

Модель станка	Пенорез-1+5	Пенорез-2+5	Пенорез-3+5	Пенорез-4+5	Пенорез-5+5	Пенорез-6+5
Рабочий ход осей, XxYxZ (мм)	1100x1100x1100	1100x2100x1100	2100x1100x1100	2100x2100x1000	1100x2100x1600	2100x3100x2100
Рама	металлическая сварная	металлическая сварная	металлическая сварная	металлическая сварная	металлическая сварная	металлическая сварная
Косозубая рейка	X,Y	X,Y	X,Y	X,Y	X,Y	X,Y
Шарико-винтовые пары	Z	Z	Z	Z	Z	Z
Гофрозащита	X и Y	X и Y	X и Y	X и Y	X и Y	X и Y
Тип направляющих	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм
Тип стола	алюминиевый пазовый стол	алюминиевый пазовый стол	алюминиевый пазовый стол	алюминиевый пазовый стол	алюминиевый пазовый стол	алюминиевый пазовый стол
Размер зажимных болтов	М8	М8	М8	М8	М8	М8
Максимальная скорость резки струной до (мм/мин)	нет	нет	нет	нет	нет	нет
Мощность шпинделя с воздушным охлаждением (кВт)	2.2	2.2	2.2	2.2	2.2	2.2
Момент удержания ШД осям Х,Y,Z (Н/м)	8.5	8.5	8.5	8.5	8.5	8.5
Источник питания	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц
Количество осей обработки	5 осей	5 осей	5 осей	5 осей	5 осей	5 осей
Система ЧПУ	Блок ЧПУ	Блок ЧПУ	Блок ЧПУ	Блок ЧПУ	Блок ЧПУ	Блок ЧПУ
Интерфейс подключения	параллельный LPT-порт	параллельный LPT-порт	параллельный LPT-порт	параллельный LPT-порт	параллельный LPT-порт	параллельный LPT-порт
Формат данных +		G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию	G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию	G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию	G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию	G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию
Операционная система	Windows XP/7 (32)	Windows XP/7 (32)	Windows XP/7 (32)	Windows XP/7 (32)	Windows XP/7 (32)	Windows XP/7 (32)
Программное обеспечение	Mach, ArtCAM	Mach, ArtCAM	Mach, ArtCAM	Mach, ArtCAM	Mach, ArtCAM	Mach, ArtCAM
Тип привода		Шаговые двигатели с микрошагом 1/16	Шаговые двигатели с микрошагом 1/16	Шаговые двигатели с микрошагом 1/16	Шаговые двигатели с микрошагом 1/16	Шаговые двигатели с микрошагом 1/16
Рабочая температура (°C)	+10...+45	+10...+45	+10...+45	+10...+45	+10...+45	+10...+45
Цанговый зажим	ER-20	ER-20	ER-20	ER-20	ER-20	ER-20
Число оборотов шпинделя (об/мин)	6000-24000	6000-24000	6000-24000	6000-24000	6000-24000	6000-24000
Охлаждение шпинделя	воздушное	воздушное	воздушное	воздушное	воздушное	воздушное
Вес, НЕТТО (кг)	1150	1400	2100	2600	1600	3200
Вес, БРУТТО (кг)	1250	1500	2250	2750	1700	3300
Размер станка в сборе (мм)
Размер упаковки (мм)
Гарантия	12 мес	12 мес	12 мес	12 мес	12 мес	12 мес

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

Каменский станкостроительный завод производит 5-осевые станки с ЧПУ для фигурной резки пенопласта серии Пенорез+5. Станки позволяют создавать изделия сложной формы из пенопласта, пенополистирола, поролона и других подобных материалов. 5d обработка, выполняемая станком более сложна чем стандартная 3d обработка, используемая в большинстве ЧПУ станков.

Благодаря 5-и координатной обработки, можно создавать не просто рельефную поверхность, но и различные поднутрения, когда фреза обрабатывает материал под произвольным углом, а не просто находясь в одном вертикальном положении, при этом фреза может менять угол не в одной, а в двух плоскостях.

С помощью художественной 5-и координатной резки пенопласта ЧПУ станки позволяют изготовить художественные панно для отделки интерьеров и фасадов зданий, логотипы фирм, рекламную продукцию. Цельносварная рама станка собирается на нашем заводе и изготавливаются из комплектующих от ведущих производителей. Широкий выбор рабочих размеров столов.

Купив 5-и осевой станок Пенорез+5, Вы сможете создавать объемные фигуры из пенопласта практически любой формы. Что особенно актуально для таких сфер, как наружная реклама, декорации для театра, кино, фото и видеосъемок, а также наружной отделки зданий.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ 5 КООРДИНАТНЫХ ЧПУ СТАНКОВ ПО ПЕНОПЛАСТУ

Скорость перемещения: до 10 000 мм/мин;
Скорость реза: до 6 000 мм/мин;
Система привода по оси Z: шарико-винтовая пара;
Система привода по осям X и Y: рейка, шестерня, редуктор.

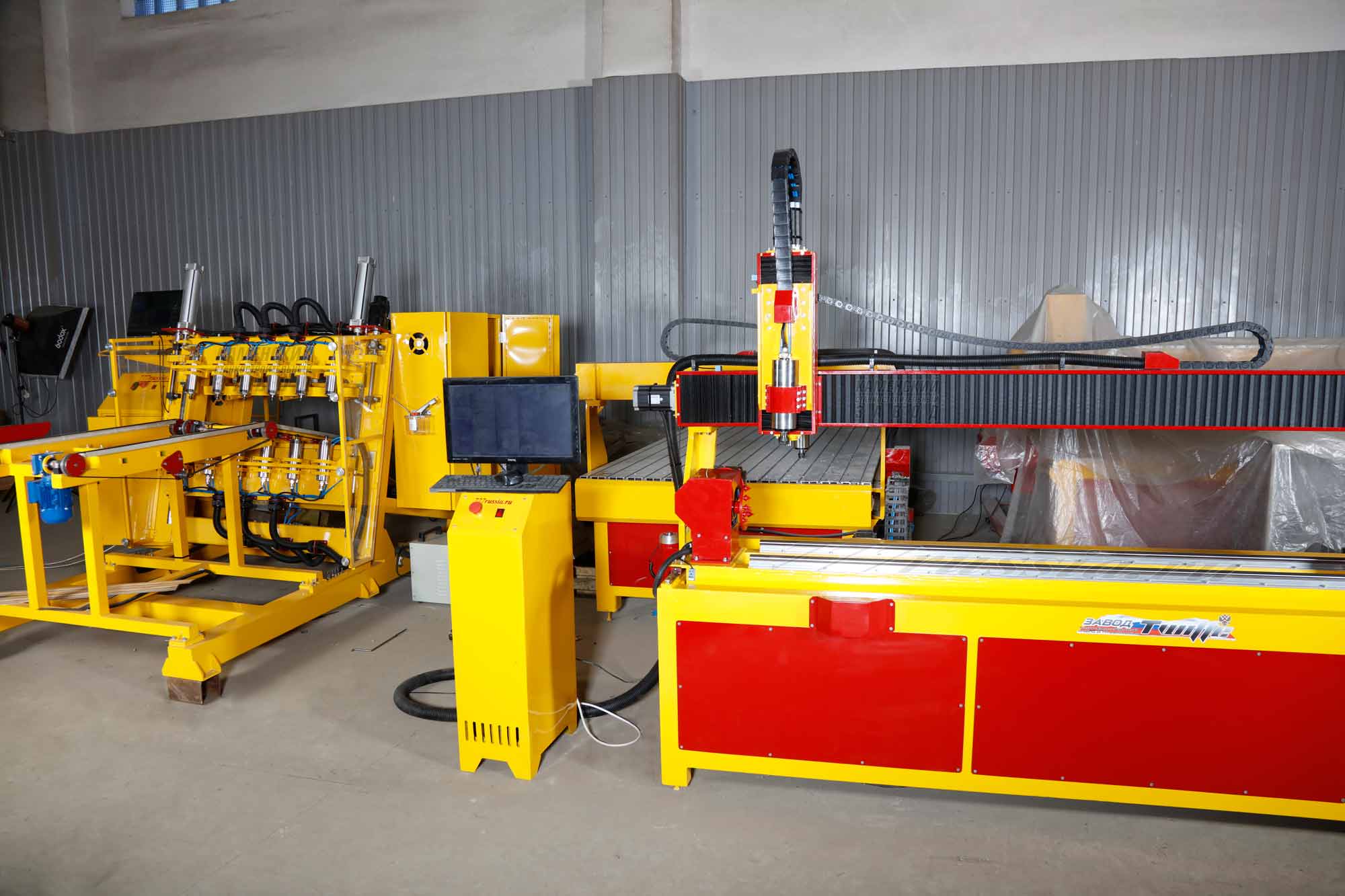

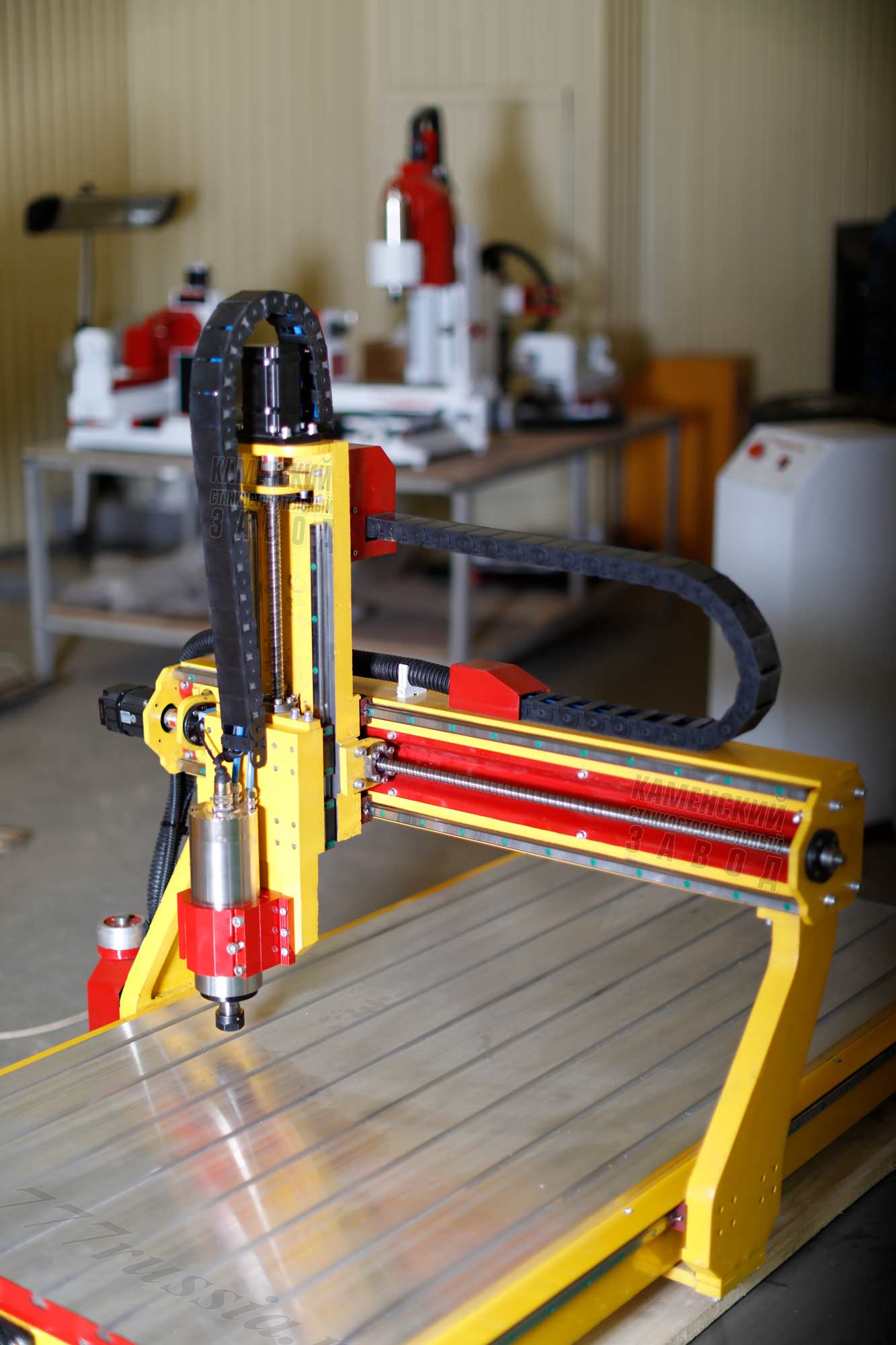

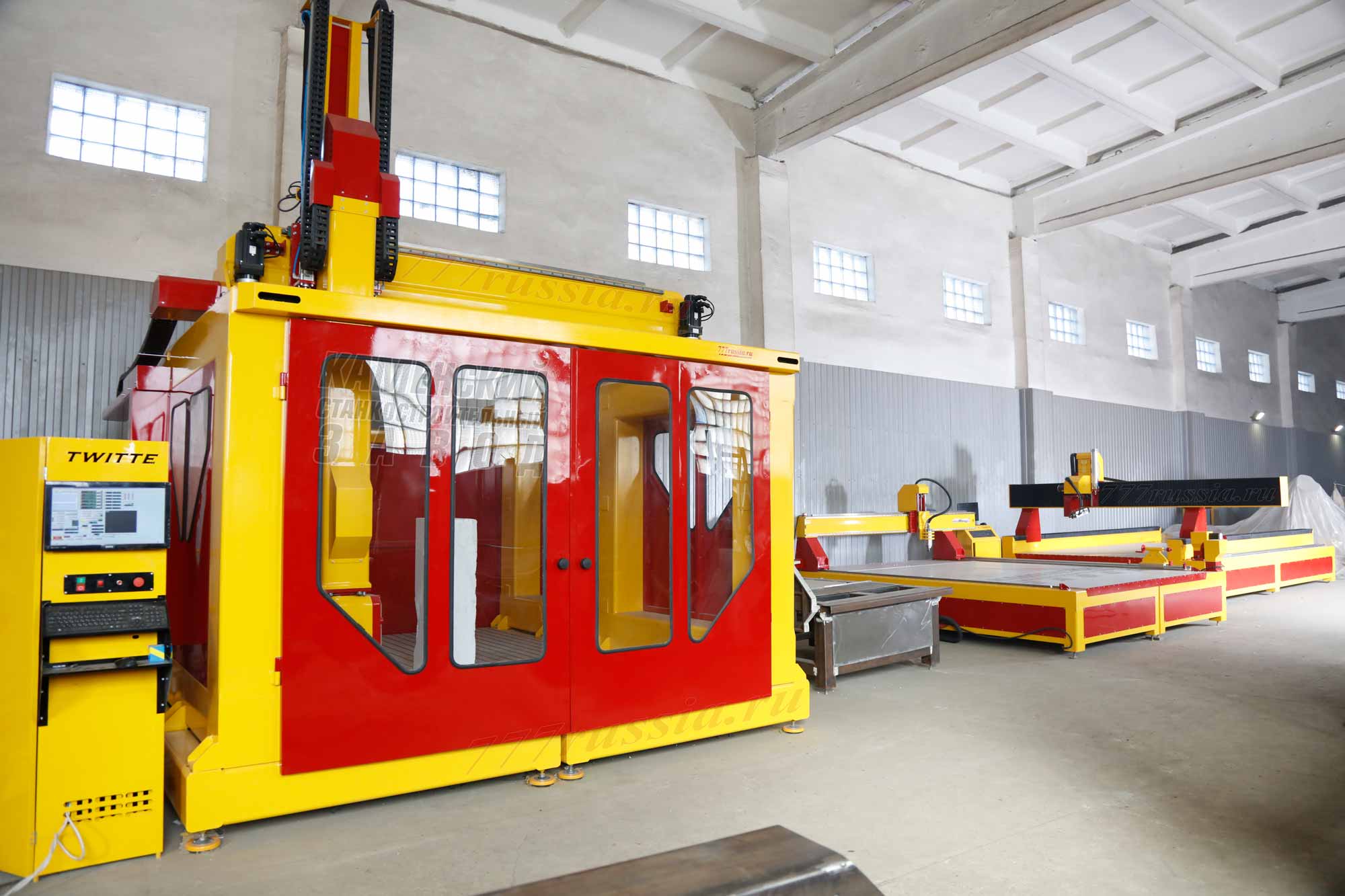

Наши достижения

Мощная стальная рама 5 координатного ЧПУ станка по пенопласту

Основу станков ЧПУ для 5 координатной обработки пенопласта от завода Twitte составляет мощная стальная станина. Она изготавливается из 10-миллиметровой стали. За счет мощной станины станок имеет высокую жесткость, обеспечивающую его правильную работу и высокую точность обработки.

Конструкция рамы обеспечивает устойчивость станка к статическим и динамическим нагрузкам, а также к вибрации. Специалисты завода выполняют обработку площадок под направляющие с высокой точностью. Что осуществляется за счет фрезерования площадок с помощью ЧПУ станков нашего производства.

Данные преимущества обеспечивают ЧПУ станку для резки пенопласта высокую точность обработки.

Мощный стальной портал 5 координатного ЧПУ станка по пенопласту

На станках с ЧПУ для 5 координатной обработки пенопласта от завода «Twitte» устанавливается стальной портал повышенной жесткости. Портал производится из листовой стали толщиной до 10мм! Выдерживает нагрузку до нескольких тонн.

Мощный стальной портал осуществляет перенос нагрузки только вдоль осей направляющих. Позволяет устранить неблагоприятное воздействие вибрации, возникающей во время обработки.

За счет того, что конструкция 5 координатного ЧПУ станка по пенопласту отличается повышенной жесткостью, он позволяет обрабатывать пенопласт особой твердости и плотности.

Высокоточные рельсовые направляющие для крупногабаритных станков ЧПУ

На больших ЧПУ станках Каменского станкостроительного завода устанавливаются рельсовые направляющие, также здесь используется зубчатая передача. Рельсовые направляющие обеспечивают большую жесткость по сравнению с круглыми направляющими, что позволяет обрабатывать на данном обрабатывающем центре камень и сталь. Рельсовые направляющие сводят к минимуму вибрацию и делают обрабатывающий центр по камню более устойчивым к статической и динамической нагрузке.

Рельсовые направляющие также менее прихотливы в обслуживании по сравнению с круглыми направляющими. За счет этих факторов существенно возрастает срок службы нашего обрабатывающего центра с ЧПУ.

Профессиональный промышленный шпиндель мощностью 2,2 кВт и частотой вращения 24000 об/мин

На 5 координатные ЧПУ станки для обработки пенопласта производства станкостроительного завода Twitte устанавливаются высококачественные профессиональные шпиндели ведущих мировых производителей.

Частота вращения шпинделя, устанавливаемого на 5 координатные ЧПУ станки нашего производства, составляет 24000 оборотов в минуту. ЧПУ станки по пенопласту комплектуются шпинделями мощностью 2,2 кВт.

Блок управления 5 координатных ЧПУ станков по пенопласту

ЧПУ станки 5 координатные по пенопласту комплектуются блоками управления производства нашего завода. Блок управления является необходимым электронным звеном, связывающим механику станка с компьютером с установленным на нем программным обеспечением.

Надежность его электроники обеспечивает надежность и правильность работы всего станка. Наши блоки производятся из качественных комплектующих и тестируются перед установкой на ЧПУ станки.

Также можно купить профессиональную стойку ЧПУ или компьютер или привезти для настройки свой собственный компьютер.

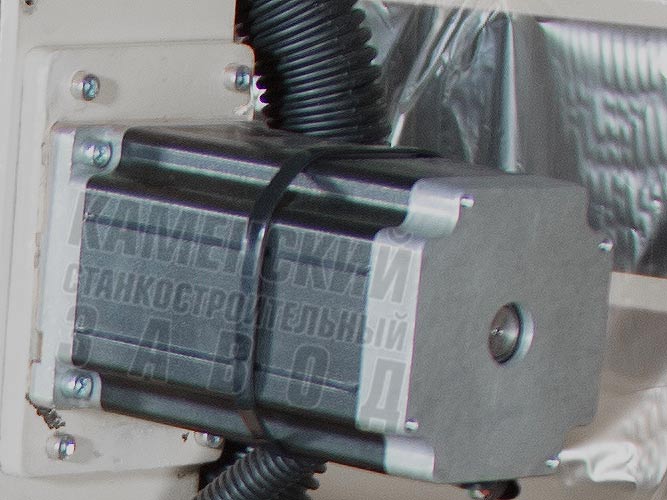

На 5 координатном ЧПУ станке установлены качественные шаговые двигатели

В конструкции ЧПУ станков 5 координатной резки пенопласта от завода «Twitte» для перемещения шпинделя, суппорта, а также портала используются шаговые двигатели. Шаговые двигатели позволяют добиться очень высокой точности перемещения при невысокой цене. Данная особенность позволяет использовать их в недорогих моделях станков, добиваясь при этом высокого качества выпускаемой продукции.

Особенностью шаговых двигателей является то, что его обмотки активируются последовательно друг за другом. В результате чего вращение двигателя происходит дискретно в виде «шагов».

Гибкий кабель-канал 5 координатных ЧПУ станков по пенопласту

На 5 координатные ЧПУ станки по пенопласту от Каменского завода Twitte устанавливаются гибкие кабель-каналы (кабелеукладчики), чтобы кабели, используемые на станках, правильно укладывались при перемещении подвижных частей, не запутывались и не мешали работе самого станка.

Наш завод использует кабель-каналы ведущих мировых производителей, проверенные в работе временем. Они производятся из стеклонаполненного полиамида, что делает их гибкими и прочными одновременно, а также ударопрочными, маслостойкими. Кабелеукладчики обладают хорошей диэлектрической способностью.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

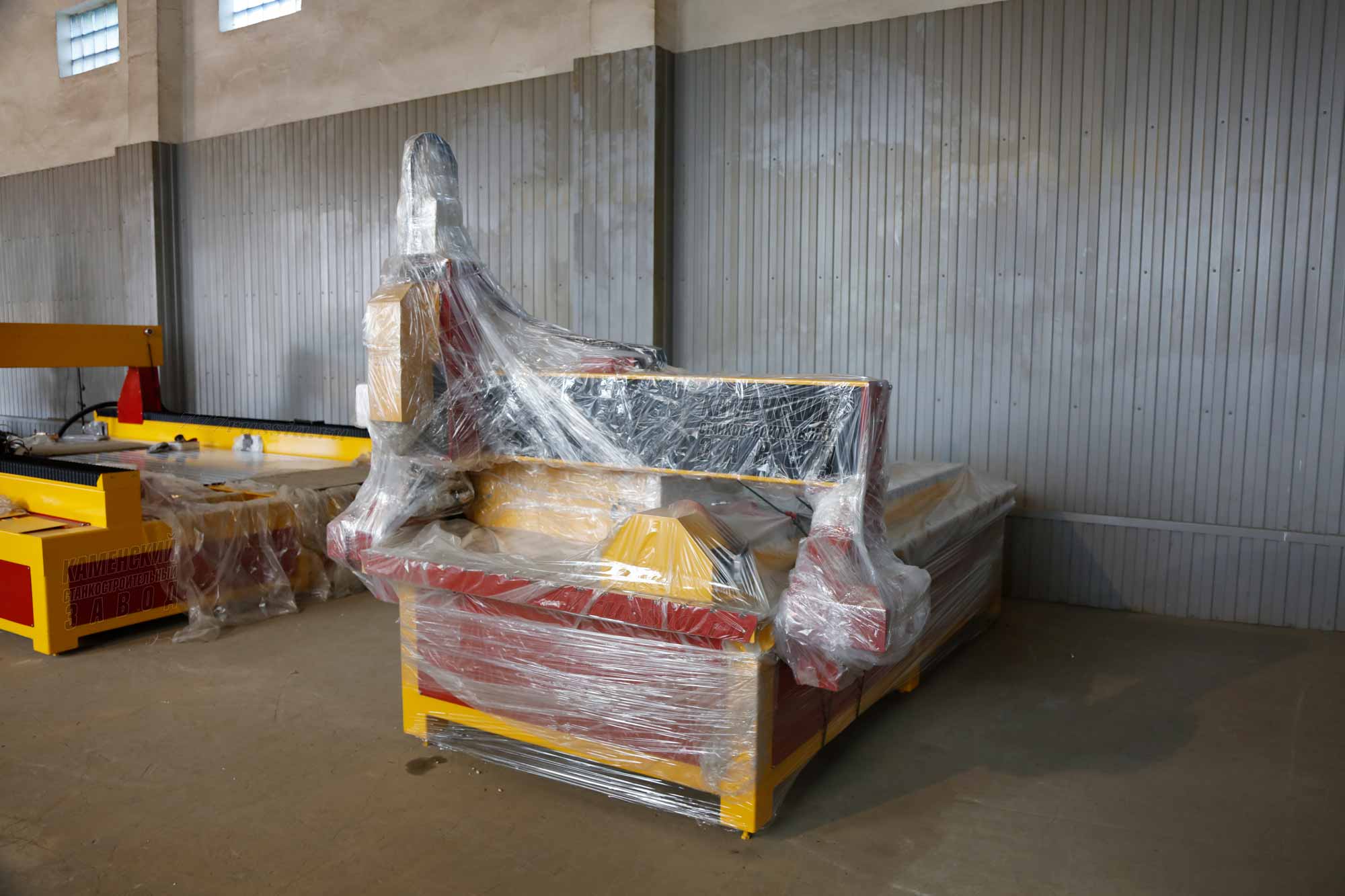

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.

1 Станок.
2 Блок управления.
3 Набор фрез.
4 Цифровой носитель с инструкциями.
5 Соединительный кабель для блока управления.
6 Датчик обнуления инструмента.
7 Концевые индуктивные датчики на все оси.
8 Прижимы заготовки - 4 шт.
9 Система охлаждения для шпинделя (помпа).
10 Щетка для удаления стружки на шпиндель.
11 Ключи для шпинделя.

Пенопласт (экструдированный пенополистирол) используют в качестве теплоизоляции при внешней и внутренней отделке, применяют для упаковки товаров или изготовления сборных конструкций. Материал выпускается в виде листов, которые на месте обрезают и подгоняют под размеры поверхностей. Для быстрой резки пенопласта понадобится специальное приспособление, позволяющее делать прямой или фигурный срез.

Ручная обработка пенопласта возможна в домашних условиях и небольших мастерских с помощью простого прибора, собранного из подручных материалов. Экструдированный пенополистирол отличается достаточно плотной структурой, поэтому резать плиты можно металлическим инструментом , нагретым до определенной температуры. В качестве режущей поверхности подойдет проволока, подающая электрический ток, с подводом которого и связана основная трудность сборки.

Самостоятельно изготовленный станок позволяет из обычного пенопласта для упаковки получить плитки или бруски подходящей толщины с дальнейшим их применением в тех или иных конструкциях. Таким устройством можно раскраивать еще и поролон или аналогичные материалы, которые нужны для изготовления или ремонта мягкой мебели. Компактные размеры приспособления для резки пенопласта своими руками с помощью нихрома позволяют установить станок в маленькой мастерской или даже на балконе.

Для резки пенопласта в домашних условиях понадобится конструкция, которую можно собрать из простых материалов, доступных в любом строительном магазине. Предварительно нужно определить параметры каждого элемента с учетом размеров плит пенопласта, которые придется обрабатывать. В большинстве случаев достаточно следующих деталей:

Основание из плотной фанеры, ДСП или массива. Можно заказать новые детали или использовать элементы старой мебели (двери, стенки, полки). Для работы с пенопластом достаточно основания 400 x 600 мм.
Струна или проволока в виде термоножа для пенопласта.
Металлические стойки, винты, пружины или обычные гвозди для фиксации проволоки. Высота установки резака зависит от предполагаемой толщины готовых плит.
Крепления для деталей на основании. Достаточно нескольких саморезов, которыми фиксируют элементы конструкции.

Чтобы собрать терморезак, понадобится до одного часа рабочего времени. Каждый из элементов конструкции можно быстро заменить в процессе ремонта или расширения возможностей приспособления.

Алгоритм действий

Для изготовления приспособления под порезку пенопласта или аналогичных материалов нужны самые обычные инструменты (молоток, отвертка, плоскогубцы). Работать можно в любом месте с достаточным пространством (балкон, комната, прихожая, гараж и т. д.). Никакого участия помощников или сторонних специалистов не потребуется.

Сборка осуществляется в следующем порядке:

К основе можно прикрепить ножки, что повысит устойчивость при резке пенопласта струной.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм - 125 В).

Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения , поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

Нужно учитывать, что режущий инструмент под напряжением сразу будет горячий, поэтому к нему нельзя прикасаться для проверки температуры.

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

На современном рынке строительных материалов широкую популярность приобрели изделия из пенопласта, пенополистирола и других полимерных веществ. Обладая прекрасными теплоизоляционными и декоративными качествами, подобные материалы имеют характерные особенности изготовления и обработки.

Особенности обработки полимерных материалов

Резка полимерных материалов обладает следующими особенностями:

полимерные вещества обладают высокими упругими свойствами;
полимерные вещества имеют низкий коэффициент пластичности;
процесс механического разрушения происходит без пластического течения и носит кускообразный характер;
процесс обработки полимерного материала требует воздействия небольшой по величине силы резания.

Высокие упругие характеристики таких веществ вызывают обратимую деформацию слоя, лежащего в пределах поверхности резания. Это приводит к взаимному контактированию режущего инструмента с материалом и, как следствие, увеличению сил трения между ними. По этой причине обработку пенопласта рекомендуется вести только острозаточенным и смазанным машинным маслом инструментом.

Величина прилагаемого усилия влияет на точность и качество обработки. Правильный расчет этого усилия позволяет назначить оптимальные параметры оборудования и оценить величину погрешности обработки.

Виды станков с ЧПУ для резки пенопласта

Станки с ЧПУ, используемые для обработки полимерной продукции, классифицируют по нескольким признакам.

В зависимости от конструкции, оборудование с ЧПУ может быть:

портативное;
стационарное.

Портативное. Эти модели характеризуются простотой конструкции и возможностью их беспрепятственного перемещения. Кроме того, их можно собирать своими руками. Подобные агрегаты используются для выполнения небольшого количества задач и выпуска небольших партий товара.

Стационарное. Устанавливаются на длительное время и характеризуются большим весом, габаритами, сложностью устройства и многофункциональностью. Часто такие станки оснащены числовым программным управлением (ЧПУ), используемым для автоматизации процесса резки больших объемов продукции.

По способу обработки станки с ЧПУ бывают:

С продольным и/или поперечным способом 2D-резания. В станках этого типа движение режущего механизма осуществляется в одной из пространственных осей.
Для получения сложных объемных фигурных изделий (3Д-резание).

В станках этого типа режущий механизм двигается по осям X и Y пространственной системы координат при помощи механизмов, управляемых компьютерным программным управлением.

Классификация по режущему инструменту

В зависимости от вида режущего инструмента, станки с ЧПУ могут быть:

ножовочные (в качестве режущего элемента используется остро заточенное ножовочное полотно);
фрезерные станки (основной режущий орган – твердосплавные фрезы);
дисковые (резка осуществляется твердосплавными дисками с зубьями);
проволочные (струнные);
(резка материала выполняется с помощью лазерного излучения).

Проволочное оборудование с ЧПУ пенорезкой имеет наибольшее распространение. В качестве режущего инструмента используются тонкие нихромовые нити, обладающие повышенной токопроводимостью и прочностью при натяжении.

Для сведения. Изготовление 3d-изделий круглой формы в комплект каждого оборудования с ЧПУ может быть включен .

Обзор популярных моделей

В современных условиях промышленной обработки полимерных материалов используются станки с ЧПУ как отечественного, так и зарубежного производства. К наиболее популярным отечественным разработкам относят станки с ЧПУ для резки пенопласта фирм Apparatus, СРП, Киберстек, Antum.

Наиболее популярные модели станков с ЧПУ пенорезкой отечественных производителей представлены в таблице.

Наименование модели	Вид обрабатываемой продукции	Режим работы	Режущий инструмент	Рабочая область	Потребляемая мощность, Вт	Вес станка, кг	Стоимость, тыс.руб.
Продукция фирмы Apparatus
АРПУ-3(4)Д-60-60-60	пенопласт, пенополистирол, листовой пластик	2D, 3D		60х60х60	от 400 до 1300	70	65
АРП-4Д-90-60		2D, 3D	Нихромовая нить	90х60 с изменяемой длиной струны	не более 350	45	85
Продукция фирмы Antum
FCM6060	Пенопласт, пенополистирол, экструзионный полистирол	2D, 3D	Нихромовая нить, фрезерный станок	60х60х60	от 400 до 1300	65	85
A06-U	Пенопласт, пенополистирол, экструзионный полистирол	2D, 3D	Нихромовая нить,	120х60 с изменяемой длиной струны	не более 400	50	50
Продукция фирмы Киберстек
CNC Foam Cutter - 2017	Пенопласт, пенополистирол, экструзионный полистирол	2D, 3D	Нихромовая нить	100х135х250	не более 2000	110	190-200
Продукция фирмы СРП
СРП-3221 «МаксиУниверсал»	Пенопласт, пенополистирол, экструзионный полистирол	2D, 3D	Нихромовая нить	150х125х220	не более 1500	100	180-200

Из зарубежных производителей станков с ЧПУ хорошо зарекомендовала себя продукция фирм:

Proxxon (Германия);
FUBAG (Германия);
SPARKY (Болгария);
Megaplot (Польша).

В последнее время на российском рынке появились образцы станочного оборудования с ЧПУ китайского производства, например, фирмы Limac.

Изготовление станка в домашних условиях

Ввиду высокой стоимости станков с ЧПУ заводского исполнения, некоторыми умельцами придуманы способы изготовление такого оборудования своими руками.

Создание станка для 2D-резки пенопласта в домашних условиях потребует применения следующих материалов:

верстак (рабочий стол);
понижающий трансформатор 220/12В;
реостат или ЛАТР (лабораторный автотрансформатор регулируемый);
проволока из нихрома длиной 0,5 м;
металлические пружины.

Схема станка для резки пенопласта своими руками

В качестве опорной конструкции для оборудования могут быть использованы лист фанеры, ДВП, ДСП, текстолитовая площадка толщиной 10–20 мм и размерами, соответствующими размерам планируемой к выпуску продукции.

По центру верстака укладывается опорный лист, по краям которого устанавливаются стойки для нити накаливания. На требуемой высоте одной из стоек крепится режущая проволока. Ко второй стойке крепится второй конец режущей проволоки с пружиной, соединенной с противовесом. Пружина в данном случае предназначена для натяжения нити во время ее нагревания.

Посредством последовательного соединения концов первичной обмотки трансформатора к сети электропитания 220 В, а выходных концов трансформатора через реостат (ЛАТР) к концам нихромовой нити накаливания, производят ее нагрев. С помощью реостата (ЛАТРа) производится регулировка температуры нагрева нити и осуществляется подбор оптимальной скорости подачи материала.

Конструирование станка для 3D-резки пенопласта своими руками потребует увеличить количество нихромовых нитей с соответствующим усложнением электрической схемы.

Изготовление станка для обработки полимерных материалов своими руками поможет сэкономить значительную часть средств, которые можно направить на приобретение расходных материалов.

Тепло и звукоизоляционные строительные материалы на рынке представлены в широком ассортименте, это вспененный полиэтилен, минеральная и базальтовая вата и многие другие. Но самым распространенным для утепления и звукоизоляции является экструдированный пенополистирол и пенопласт, благодаря высоким физико-химическим свойствам, простоте монтажа, малому весу и низкой стоимости. Пенопласт имеет низкий коэффициент теплопроводности, высокий коэффициент звукопоглощения, устойчив к воздействию воды, слабых кислот, щелочей. Пенопласт устойчив к воздействию температуры окружающей среды, от минимально возможной до 90˚С. Даже через десятки лет пенопласт не меняет своих физико-химических свойств. Пенопласт также обладает достаточной механической прочностью.

Пенопласт обладает еще очень важными свойствами, это пожароустойчивость (при воздействии огня пенопласт не тлеет как древесина), экологическая чистота (так как пенопласт сделан из стирола, то в таре из него можно хранить даже пищевые продукты). На пенопласте не возникают грибки и очаги бактерий. Практически идеальный материал для утепления и звукоизоляции при строительстве и ремонте домов, квартир, гаражей, и даже упаковки для хранения продуктов питания.

В магазинах строительных материалов пенопласт продается в виде пластин разной толщины и размеров. При ремонте зачастую нужны листы пенопласта разной толщины. При наличии электрического резака пенопласта всегда можно нарезать из толстой пластины листы нужной толщины. Станок также позволяет фигурную пенопластовую упаковку от бытовой техники превратить в пластины, как на фотографии выше, и успешно разрезать толстые листы поролона для ремонта мебели.

Как легко режется пенопласт на самодельном станке, наглядно демонстрирует видео ролик.

При желании сделать резак для пенопласта и поролона многих останавливает сложность с организацией подачи питающего напряжения для разогрева нихромовой струны до нужной температуры. Это препятствие преодолимо, если разобраться в физике вопроса.

Конструкция станка

Основанием приспособления для резки пенопласта послужил лист ДСП (древесно-стружечной плиты). Размер плиты нужно брать исходя из ширины пластин пенопласта, которые планируется разрезать. Я использовал дверку от мебели размером 40×60 см. При таком размере основания можно будет разрезать пластины пенопласта шириной до 50 см. Основание можно сделать из листа фанеры, широкой доски, закрепить струну резки непосредственно на рабочем столе или верстаке.

Натягивать нихромовую струну между двумя гвоздями предел лени домашнего мастера, поэтому я реализовал простейшую конструкцию, обеспечивающую надежную фиксацию и плавную регулировку высоты расположения струны в процессе резки над поверхностью основания станка.

Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка. При толщине основания 18 мм, я подобрал металлическую стойку длиной 28 мм, из расчета, чтобы при полном вкручивании винт не выходил за пределы нижней стороны основания, а при максимально выкрученном состоянии обеспечивал толщину нарезки пенопласта 50 мм. Если потребуется нарезать листы пенопласта или поролона большей толщины, то достаточно будет заменить винты более длинными.

Чтобы запрессовать стойку в основание, сначала в нем просверливается отверстие, диаметром на 0,5 мм меньше, чем внешний диаметр стойки. Для того, чтобы стойки легко можно было забить молотком в основание, острые кромки с торцов были сняты на наждачной колонке.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.

Чтобы проточить в винте канавку, сначала его резьбу нужно защитить от деформации, надев пластиковую трубку или обернуть плотной бумагой. Затем зажать в патроне дрели, включить дрель и приложить узкий надфиль. Через минуту канавка будет готова.

Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины.

Подходящей оказалась пружина от компьютерного монитора, используемая для натяжения заземляющих проводников на кинескопе. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.

После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Так как ток при работе потребляется значительный, около 10 А, то для надежного контакта токоподводящего провода с нихромовой проволокой я применил способ крепления скруткой с обжатием. Толщину медного провода при токе 10 А необходимо брать сечением не менее 1,45 мм 2 . Выбрать сечение провода для подключения нихромовой проволоки можно из таблицы. В моем распоряжении имелся провод сечением около 1 мм 2 . Поэтому пришлось каждый из проводов сделать из двух сечением 1 мм 2 , соединенных параллельно.

Если не известны электрические параметры нихромовой проволоки, то нужно сначала попробовать подключить маломощный электроприбор, например электрическую лампочку 200 Вт (потечет ток около 1 А), далее обогреватель на 1 кВт (4,5 А), и так увеличивать мощность подключаемых приборов, пока нихромовая проволока резака не нагреется до нужной температуры. Электроприборы можно подключать и параллельно.

К недостаткам последней схемы подключения нихромовой спирали следует отнести необходимость определения фазы для правильного подключения и низкий КПД (коэффициент полезного действия), киловатты электроэнергии будут расходоваться бесполезно.

В строительных и отделочных работах по праву занимает достойное место пенопласт. Его теплоизоляционные и шумопоглощающие характеристики позволяют применять в отделке фасадов, дачных строений, промышленных предприятий. Конструкция материала состоит из вспененных частиц, которые заполняют газовую полость при формовке. Стоимость материала не высока, позволяет применять его в любых сферах деятельности, объемные буквы на рекламе, информационные щиты и т.д.

Основные методы резки пенопласта

Наиболее лучшим вариантом теплоизоляции строения является пенопласт. Обычно для этих целей выбирают не плотную структуру, ввиду низкой стоимости. Это доставляет неудобства при резке, структура ячеек сыпется, а при небольшом усилии можно сломать конструкцию руками. Инструмент для резки пенопласта имеет различные модификации, продаются готовые варианты, также можно изготовить конструкцию своими руками.

Важно понимать, что структура пенопласта категорично относится на воздействие некоторых жидкостей. Ацетон или бензин разрушает структуру пенопласта, изделие придется изготавливать заново. Режимы температурной эксплуатации составляют не более 50 °.

Резка пенопласта в домашних условиях выполняется многими подручными инструментами. К примеру, при работе с маленькими заготовками самым простым способом является использование канцелярского ножа. Процесс происходит неточно, т.к. лезвие быстро тупится, для более качественной обработки нож возможно подогреть.

Каждое из приспособлений имеет преимущества и недостатки, перед резкой своими руками важно отметить характеристики пенопласта, подобрать инструмент для резки пенопласта по размеру.

В хозяйственных магазинах можно приобрести специальный инструмент – нож с нагревающимся лезвием. Работы данным приспособлением производятся от себя, во избежание соскальзывания и травматизма. Основные недостатки режущего ножа, что им можно обрезать материал определенной толщины, для ровной работы нужно грамотно разметить изделие, потратить на это время.
Разновидностью нагревающегося ножа может быть паяльник со специальной насадкой. Отличается более высокой температурой нагрева, при работах необходимо быть осторожным, расплавленная капля при попадании на кожный покров не доставляет радостных ощущений.
Сапожный нож для резки пенопласта используется с длинным лезвием до 40 см. Кончик ножа остается тупым, а широкое лезвие должно быть идеально заточено. Корректировку и заточку производят каждые 2 метра отрезанного изделия. Процесс будет сопровождаться визгом, можно исключить неприятные звуки применением наушников.
Более толстые изделия можно разрезать ножовкой по дереву с мелкими зубчиками. Чем меньше уровень зубьев, тем лучше качество выходной детали, однако задиры и скосы все равно будут присутствовать. Способ не требует приложения особых изделий, зачастую применяется при длинных прямолинейных разрезах пенопласта.
Наиболее популярным способом является резка пенопласта струной. Производительность данного метода приравнивается к промышленному оборудованию, достаточно соорудить небольшую конструкцию. Струна применяется при работе с пенопластом различной зернистости и плотности.

Некоторые случаи, за неимением ни одного из вышеперечисленных из режущих инструментов требует вмешательства электротехники. Болгарка используется с диском минимальной толщины. Работа подразумевает наличие повышенного шума, мусора от частиц пенопласта по всей территории.

Процессы работ утепления одного жилого помещения могут быть выполнены инструментом ручного типа. Проволока для воздействия на пенопласт используется на специальном стенде, предварительно подготовленным. Конструкция состоит из нихромовой проволоки, легко изготавливается своими руками. Схема подключения состоит из двух креплений, груза для натяжения и питания к сети. В тех случаях, когда объемы производства повышены используются специальные станки для обработки пенопласта.

Приобрести их можно в специализированных магазинах, а также изготовить самостоятельно.

Классификация станков

Конструктивные особенности агрегатов не отличаются друг от друга. В каждом из них резка происходит за счет накаленной проволоки, закреплённой в определенном положении. Некоторые из модификаций имеют до шести регулируемых струн, это позволяет производить более массовые работы. Станки для резки пенопласта могут быть с поворотным столом, стационарно закрепленным режущим элементом.

Аппараты делятся на несколько категорий:

оборудование с программным управлением, позволяющей вырезать фигуры повышенной сложности;
портативные режущие элементы;
поперечные или горизонтальные типы резки.

Самые сложные станки по конструкции позволяют производить работу сразу над несколькими плоскостями изделия. Производительность аппаратов для резки пенопласта рассчитана на промышленные цели, за один подход некоторые модели могут обрабатывать свыше 10 метров.

Приспособления для резки пенопласта своими руками

Материалы домашнего утеплителя всегда доступны в продаже. Клеить пенопласт лучше всего на ровную стену, но при обнаружении выступов придется корректировать форму пенопласта. Резка пенопласта выполняется как покупным оборудованием, так и изготовленным самостоятельно.

Для построения конструкции важно подобрать параметры и чертежи. Тип работ также зависит на конструкцию и ее размеры. Резка пенопласта в домашних условиях осуществляется из подручных средств, главное грамотно подобрать материалы. Важно соблюдать требования техники безопасности, при резке возможно проскальзывание изделия, повреждение конечностей.

В процессе нагрева пенопласта происходит выброс испарений, при вдыхании они могут повредить слизистую систему работника.

Самодельный термический нож для резки

Корректировать форму изделий утеплителя, вырезать небольшие изделия и заготовки возможно термическим ножом. Для резки пенопласта понадобятся:

Батарея типа «крона» с выходным напряжением 9 вольт, или совокупность пальчиковых изделий.
Нихромовая леска растягивается между пластинами, длина не более 10 см.
Несколькими проводами подключатся концы проводов к батарее.

Простейший резак возможно собрать из подручных средств, он поможет снимать фаски углов, выполнять необходимую подгонку деталей из полипропилена. Необходимо установить кнопку питания, которая будет активировать устройство, это делается для удобной, безопасной работы.

Нихромовый резак своими руками

Изготовление своими руками подразумевает наличие определенных средств. Для того, чтобы качественно собрать инструмент для резки пенопласта, понадобятся:

нихромовая проволока, ее можно приобрести в магазинах радиодеталей необходимого размера;
понижающий трансформатор на 12 вольт, в качестве него выступает компьютерный блок питания или зарядное устройство АКБ автомобиля;
длинная спица;
реостат, дающий возможность регулировать силу тока;
электрические провода подходящей для соединения длинны.

Устройство может быть мобильным или закреплено на столе. Каркас изготавливается из дерева, проволока устанавливается на высоту 10-15 см, на регулировочные винты. Винты, которые осуществляют крепление нихромовой проволоки должны иметь подходящую длину, чтобы регулировать высоту на необходимый уровень. С одной стороны винта подвешивается груз, чтобы натянуть проволоку для прямого уровня отреза.

Воздействие тока приводит к раскалыванию проволоки, пенопласт легко подвергается температурным воздействиям. Края запаиваются, это препятствует распаду структуры материала. Резка пенопласта начинается после появления красного оттенка на проволоке, нет необходимости доводить накаливание до высокого уровня, в этих случаях ширина разреза будет слишком велика.

При выполнении процедуры следует использовать средства индивидуальной защиты, маску, перчатки. В процессе обработки плавлением происходит выделение токсичных паров.

Резка производятся в помещении с хорошей вентиляцией или на улице.

Конструктивные особенности и принцип действия

Струна при нагреве расширяется, прибавляет в длине до 3%, резка провисшим резаком не будет качественной, поэтому к конструкции прибавляется специальный механизм. При действиях с малой частотой возможно применить пружину, она постепенно будет натягивать проволоку до нужного состояния. Массовое использование подразумевает быстрое растягивания, поэтому лучше использовать подвешенный грузик к одной стороне струны.

Устройство для резки пенопласта питается от источников энергии с выходным напряжением от 12 до 36 вольт. Наиболее удачным вариантом можно выделить лабораторный трансформатор. Устройство способно выдерживать высокие нагрузки, производить плавную регулировку выходного напряжения.

Специализированные станки и цены на них

Изготовленные станки поставляются на массовые производства. Существуют модификации с шестью режущими элементами, что позволяет быстро разрезать большой объем пенопласта за один прогон. Лазерные станки выполняют работы в архитектурных целях, способны вырезать различные формы, материалы по толщине.

Станки имеют отличные характеристики, могут иметь функции одновременной обработки многих элементов, обладают высокой производительностью. Цена на устройства высока, необходимо точно знать, в каких целях используется резак.

Фрп 01

Простая конструкция позволяет модифицировать устройство под различные формы и размеры заготовок пенопласта. Приспособления для резки пенопласта различного типа позволяют проводить ряд действий. Реализована возможность обреза погонных деталей, фигурных элементов, плит утепления и вывесок.

Резка выполняется станком посредством подключения к ЧПУ. Программа резки поставляется в комплекте, имеет различные настройки. Цена такого устройства начинается от 110 тысяч рублей, важно проверь перед покупкой функционал, надежность конструкции.

Срп «Контур»

Существуют модификации станков для производства элементов различной формы. Станок для резки пенополистирола управляется в ручную, имеет простую конструкцию, богатый функционал. Потребляемая мощность не высока, составляющие детали разборные, что позволяет не беспокоится за транспортировку.

Стоимость оборудования начинается от 40 тысяч рублей. Основное отличие рыночных моделей от изготовленных вручную, это проведенные испытания на безопасность, надёжность деталей.

Самостоятельное изготовление станка для резки

Полноценный станок возможно изготовить в домашних условиях. Для изготовления станка подбирается столешница и каркас нужной ширины, а также другие детали. Изготавливается станок для резки пенопласта своими руками из подручных средств, по аналогии к наименьшей нихромовой модификации. Имеется несколько модификаций и строений станков, реализуемых в соответствие с условиями деталей.

Ручная резка пенополистирола

Из всех вышеперечисленных способов, ручная резка пенопласта не такая затратная, обилие способов позволяет воздействовать на пенопластовые изделия в соответствие с поставленными задачами.

Наиболее простой и без затратный способ, это резка большим заточенным ножам. Кончик ножа оставляется тупым, по ширине ножа должно быть распределено масло для смазки, скорость такого способа не велика, используется резка небольших объемов.
Горячая руна позволяет быстро производить работы, но вредит здоровью.
Резка холодной струной подобна воздействием пилы, необходимо только изготовить продуктивную конструкцию.
Резка при помощи ножовки полотном.

Профессиональные методы подразумевают использование готового инструмента. Качественная и быстрая резка выполняется путем использования подходящих устройства.

Самодельный станок на столе

Если имеется большой стол и рабочее место, это значительно сэкономит время и силы, ведь при применении ручных способов материал крошится, портиться. Самодельный станок и его конструкция резки пенопласта выполняется путем использования нихромовой струны.

Источник питания используется подходящий, который выдает от 12 до 36 вольт. Доступно использование напряжение штатной сети, но только есть проволока покрыта никелем, такой способ вызывает удар током, который значительно ощущается человеком.

Станок для фигурной резки пенопласта

Сложные геометрические фигуры можно обрабатывать специальным станком. Устройство позволяет производить своими руками фигурную резку пенопласта. Конструкция выполняется по тем же принципам, только нихромовая проволока натянута вертикально.

Крепежный механизм подходит с одной стороны, что делает доступным перемещение изделия на столешнице.
