Выбор типа перекрытия для одноэтажного дома. Лучшее перекрытие для одноэтажного дома

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой видео-обзор устройства чердачного перекрытия по деревянным балкам, а потом уже будем разбирать детали:

Что собой представляет перекрытие для чердака?

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Преимущества и расчет балочного перекрытия

Вся конструкция состоит из балок и досок, которые называется черновыми. Сами балки могут быть несущими, располагаться просто рядом или же закреплены специальным образом, что намного надежнее. Стандартные размеры балок – 20-40 сантиметров в высоту и 15 метров длиной, плюс 8-20 сантиметров шириной.

В отличие от железобетонного чердачного перекрытия, деревянные монтируется всухую. По весу оно выходит намного легче, поэтому в частном строительстве лучше применять именно такое перекрытие. С другой стороны, деревянные перекрытия самые звуконеизолированные, поэтому придется потратиться еще и на дополнительные меры.

Располагаются балки на расстоянии от 60 сантиметров до 1,5 метров. Конечно же, чем чаще вы их установите, тем большую нагрузку сможет выдержать в будущем чердак, но и уже большую нагрузку придется терпеть фундаменту дома.

На деревянном чердачном перекрытии обычно монтируются легкие перегородки – чаще всего каркасные, к которым чердачные стропила крепятся напрямую. Устанавливать их нужно перпендикулярно балкам или ребром.

А вот если внутренние стены чердака по каким-то причинам приходится ставить параллельно ребрам или балкам, что совсем не по правилам, тогда конструкции в этих местах нужно обязательно укрепить. Чаще всего в качестве таких элементов используются фрагменты досок, которые крепятся перпендикулярно ребрам перекрытия.

Варианты установки балок чердака в зависимости от его типа

Многие задаются вопросом: а куда правильно устанавливать деревянные балки перекрытия? В стены, на стены или даже немного вывести их наружу? Это зависит от того, какого рода у вас будет чердак и будете ли вы в будущем его использовать как жилое помещение. Мансарда сегодня очень популярна!

Итак, вот эконом-вариант, который позволяет в будущем без особых проблем переделать чердак в мансарду. Правда, совсем тесную:

А поэтому, если планы такие у вас есть и вы даже сейчас не уверены, найдется ли в проекте другое место под личный кабинет или бильярдную, сделайте тогда стены повыше, чтобы установить балки перекрытия пониже.

Что это даст? В такой мансарде будет куда больше полезного пространства, меньше острых углов и она окажется намного теплее:

А вот если в вашем проекте мансарда изначально была запланирована как отдельное и просторное помещение, как бы надстроенное над домом, тогда чердачные балки нужно устанавливать настолько крепкие, как в межэтажном перекрытии, еще и крепить их на анкеры в армопоясе:

Вот отличный пошаговый пример, как строят такие мансарды и насколько прочным должно быть такое перекрытие:

Виды конструкций перекрытий

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Платформа: для холодного чердака

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время. Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу.

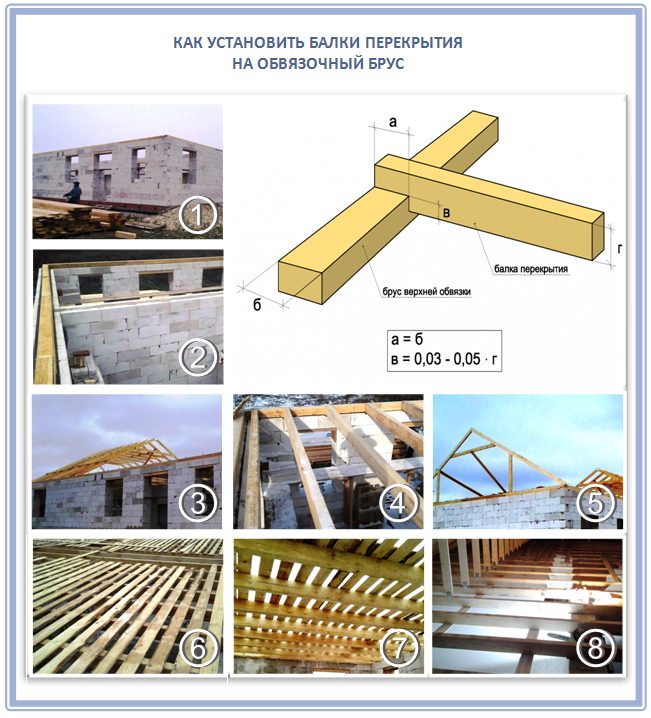

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

Жесткий щит: для равномерной усадки

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

Эконом-настил: для экономии времени

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Готовые фермы: для жилой мансарды

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

Ребристое-балочное перекрытие: для частного домостроения

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Как врезать балки чердака в стены из разного материала?

Сегодня существует несколько способов крепления чердачных балок. В основном необходима установка а перпендикулярной опорной балке, которая равна максимальной длине балок перекрытия. Если проектом не предусмотрены дополнительное балки жесткости, тогда балки чердачного перекрытия должны лежать по осям стоек несущих стен. По стандартам, балки перекрытия должны опираться на верхнюю обвязку стен и крепится к ней на два гвоздя 3,5х100 миллиметров с каждой стороны.

Но нередко также в строительстве приходится применять особые методы крепления, и для того, чтобы вы лучше разобрались с ними, мы подготовили для вас качественные мастер-классы.

Проектировать деревянное чердачное перекрытие нужно исходя из тех нагрузок, которые будут на него воздействовать. Но учитывайте такой момент. Довольно часто жилые дома строят с тем расчетом, что их будет достаточно для всей семьи. И такие нагрузки подразделяют на распределенные и сосредоточенные.

При проектировании чердачного перекрытия вам нужно учитывать именно распределенные нагрузки, а узнать о них подробнее вы сможете из современных СНиПов. Сосредоточенные нагрузки нужно принимать во внимание только тогда, если вы точно собираетесь установить на чердаке какие-то предметы с большой массой.

Например, сегодня стало модно устраивать под крышей SPA-салоны, бильярдную, танцевальные площадки и комнаты для музыкальных тренировок. Но на практике нередко оказывается, что и 10 комнат в доме – это мало. А под крышей – замечательное проветривание, красивое пространство и тихое, чтобы обустроить там свой личный кабинет.

Необходимость применения специальных крепежных элементов зависит от того, какую технологию обустройства чердачного перекрытия вы выбрали вообще. Так самый надежный способ – это опереть балки на несущие поверхности стен или же на балки перекрытия. Тогда и вовсе нет никакой необходимости и смысла использовать металлические элементы – балки крепятся саморезами или гвоздями. Во всех остальных случаях обязательно нужно закрепить чердачный пол.

Поэтому советуем вам изначально сделать настолько крепкое чердачное перекрытие, чтобы через пару лет со спокойной совестью перестроить его в мансардное. А специальные вычисления вам помогут сделать наши специальные таблицы и компьютерные программы. Ваша задача – правильно подобрать оптимальное сечение балок и их шаг. Все остальное – уже детали.

Обязателен ли армированный пояс?

Первым делом определитесь, нужен ли вам армопояс для установки балок чердачного перекрытия. Армопояс – это армированный пояс, который представляет собой замкнутую конструкцию по всему контуру здания. Задача такого элемента – это распределение нагрузок.

При установке деревянных балок чердачного перекрытия необходимо устанавливать построить армопояс только, если:

1. Стены вашего дома строятся из газоблока или пеноблока. Ведь такой материал имеет довольно хрупкую структуру, а деревянное балочное перекрытие в это же время обладает немалым весом. Ввиду своей конструкции оно всегда создает точечное давление на блоки. А наша задача – распределить это давление и сделать его линейным. Так, чтобы мауэрлат взял на себя всю нагрузку.
2. Также, есть ли в качестве фундамента для вашего дома идут сборные блоки ФБС, или само основание мелкозаглубленное, также важно правильно распределить нагрузку от чердака по всей площади основания дома.

Во всех остальных случаях можно спокойно обойтись без армопояса.

Крепление балок к брусьям или срубу

Когда балки перекрытия крепят к срубу или оцилиндрованным бревнам, то проще всего использовать технологию сковороденя. Говоря простым языком, попросту вставить балки в стены, как части конструктора.

Обратите внимание, что между собой балки перекрытия скрепляются металлическими скобами:

Крепление к металлической двутавровой балке

Если вам приходится разбивать балки перекрытия по длине, тогда их части следует соединять внахлест или при помощи специальных накладок, причем между самими балками еще и понадобятся распорки.

А если речь идет о планировке большой площади, тогда в качестве опоры для балок лучше использовать стальную двутавровую балку или же особо крепкую из клееной древесины. В этом случае между балками чердака и стальной двутавровой балкой оставьте обязательно зазор в 10 миллиметров. При этом важно, чтобы стальная балка при этом не касалась обшивки потолка. А, чтобы в дальнейшем балки перекрытия не скрипели, уложите дополнительный звукоизоляционный материал или сделайте обрешетку потолка довольно плотной:

Если вы используете вспомогательные балки, их вовсе не обязательно размещать внутри перекрытия. Таковые можно легко встроить в стену или даже использовать самостоятельно. А сами балки при этом нужно крепить на так называемые балочные башмаки:

Первым делом для таких балок нужно сделать обвязку. Причем вовсе не обязательно саму обвязку крепить к стенам первого этажа, как многие думают.

Главное – правильно подготовить такие балки к монтажу. А для этого их следует обязательно обработать антисептиком (причем при температуре не ниже 5 градусов тепла). Далее оставить их пропитываться на сутки. Теперь распилить и уложить такие доски и поддерживающую балку на деревянный мауэрлат, предварительно пропитанный его огнебиозащитой. Остается только закрепить все балки перекрытия на башмаки.

И, когда перекрытие из балок будет готовым, сделать черновой пол, хотя бы для того, чтобы по нему было удобно передвигаться.

Крепление к стенам из кирпича

Если мы говорим о креплении деревянной балки на кирпичную стену, тогда в той необходимо создать гнездо, причем еще на этапе возведения самих стен. Гнездо должно быть на 160 мм располагаться внутри стены (это минимум), причем на специальной доске.

Вставляя балку в стену, вам нужно залить ее цементным раствором или же оставить открытой – все здесь зависит от толщины стены:

• Так, закрытый вариант необходим при толщине стены в два кирпича.
• Открытый – при толщине стены в два с половиной кирпича.

Кроме этого, балочное перекрытие чердака при кирпичных стенах необходимо усилить анкерами, в каждой третьей балке. Анкера должны охватывать ее снизу и по бокам, а сами в стену заходить на 30 50 миллиметров. Возможен также вариант соединения балок с друг с другом и на внутренних стенах.

Крепить балки к кирпичной стене следует по такой технологии:

Крепление к хрупким стенам из блоков

Если вы крепите деревянные балки в блочной стене, тогда он вам необходимо соорудить железобетонную перемычку. Это тот самый армированный пояс, о котором мы говорили раньше. Устраивать его нужно под балкой, конкретно под деревянным коробом, который заходит в стену. Сам уже балку нужно будет установить на армированный пояс в стене тоже на минимальные 160 мм. И не забывайте также о таком важном моменте, как утеплитель со стороны блока и зазор со стороны балки, который будет обеспечить выход влаги.

Поэтому, чтобы современные легкие блоки выдержали деревянные балки чердачного перекрытия, следуйте такой схеме:

Если же блоки довольно прочные и по своим физическим качествам близки к кирпичу, тогда используйте такую схему монтажа:

Какой брус лучше выбрать для перекрытия?

Если вы сейчас плавно подошли к вопросу устройства чердачного перекрытия, первая проблема, с которой вам придется столкнуться, – это поиск досок хорошего качества. Очень важно, чтобы ни балки, ни половой настил не имели никакого изъяна, не были ослаблены и уж точно не болели никакой плесенью. В противном случае такие перекрытия опасны для жизни для жизни домочадцев.

Вариант #1 – балки из обычных досок

Давайте отдельно отметим, какие балки нужно использовать при устройстве чердачного перекрытия. Лучший вариант – доски шириной 20-30 сантиметров. В качестве материала берется сосна или лиственница, которые хорошо работают на прогиб. Именно такая древесина прочна в плане деформации и меньше подвержена трещинам. По официальным подсчетам, при применении такого материала получается снизить расход всей древесины на целых 20%.

Вариант #2 – балки из клееного бруса

В качестве балок также сегодня нередко используется клееный брус, прочность которого в несколько раз выше прочности обычной древесины. Все дело в том, что любые склеенные деревянные изделия более крепкие. Весь секрет в том, что клей, который используется, попадает в поры двух склеиваемых деталей и образует между ними много крепких нитей – куда более крепких, чем волокна самой древесины. А поэтому клееный брус в качестве балок – вполне нормальный вариант.

На вид они не отличаются от массивной древесины, особенно, когда с целью эстетики в наружных слоях у них применяется древесина лучшего сорта. Такие балки изготавливают из досок-ламелей, которые очищается от дефектов и склеиваются вместе. Главное преимущество такого метода в том, что общая длина балок теперь может достигать 12 метров, и это будет намного прочнее, просто с деревянной балкой при тех же параметрах.

Чтобы изготовить крепкие балки из OSB плит, их разрезают на полосы разной ширины и фрезеруют. Далее заготовки склеивают между собой, и они образуют длинную бесконечную полосу, из которой делают шаблоны определенной длины. Главное преимущество использования таких балок для устройства чердачного перекрытия – это небольшая масса и отличные показатели прочности и сопротивления изгибу.

Вариант #4 – двутавровые балки

Еще один популярный в России вид балок – это двутавровые. Это один из самых прочных видов балок, и поверх них можно устраивать любой настил, а не только фанеру. А снизу подшиваются гипсокартон. Эти балки настолько прочны, что их более целесообразно устанавливать в качестве междуэтажного перекрытия для полностью жилых комнат, о не только для мансарды и тем более для холодного чердака.

Еще также популярны также так называемые канадские двутавровые балки. Их изготавливают в заводских условиях из деревянных брусков, OSB плит, специальных влагостойких плит, клееного бруса или хвойной древесины.

Вариант #5 – балки из готовых ферм

Например, одна из самых последних разработок – это готовые чердачные фермы. Их высота – 350 миллиметров. Изготавливаются они из сухой древесины сечением 100х50 мм. В заводских условиях на специальном прессе с металлическими пластинами такие элементы соединяют в одну конструкцию. Причем в процессе изготовления таких ферм внутри их даже размещают инженерные коммуникации.

Вариант #6 – LVL-балки

Отдельно стоит заметить, что сравнительно новый материал на отечественном рынке – LVL балки. Это высокопрочные однородные материалы, которые изготавливают путем склеивания под особым давлением. В расход берется нескольких слоев шпона, и в процессе изготовления брусьев волокна располагаются строго параллельно.

Характеристики у таких балок особенные. Главное преимущество состоит в том, что какие балки обладают большим выбором размеров. Сам материал отлично поддается обработке практически любыми режущими инструментами. Но учитывая цену на LVL брус, мы советуем вам приобретать его только в том случае, если ваше чердачное перекрытие будет расположено над большим пролетом и для вас в приоритете – качество и безопасность.

Вариант #7 – HTS-балки

Еще один новый вид чердачных балок – немецкие HTS. Они тоже представляют собой двутавр, где верхний и нижний слой – из древесины, а вот средний слой сделан из OSB плиты.

Между этими слоями также может быть вставлен лист профилированный стали толщиной 0,5 миллиметров со специальным полимерным покрытием. При этом сама сталь имеет волнистую форму, благодаря чему балка обладает высокими несущими характеристиками. И таких стенок может даже не одна, а две, что еще лучше для сопротивления изгибу. А чтобы HTS-балка не изгибалась и не скручивалась, между слоями с определенным шагом устанавливаются скрытые поперечные связи.

Перекрытие – это конструкция, размежевывающая здание по высоте, создавая тем самым этажи.

Типы перекрытий двухэтажных зданий

Все перекрытия разделяют на междуэтажные, подвальные, цокольные и чердачные.

По виду несущей конструкции они могут быть балочные и безбалочные.

Балочные конструкции

Они состоят из несущих балок, уложенных с одинаковым шагом, и элементов заполнения.

Наиболее распространенные в частном строительстве перекрытия по деревянным балкам. Их, как правило, используют при возведении каркасных и деревянных зданий. Привлекательность таких конструкций состоит в большой скорости и простоте монтажа, для которого не требуется какая-либо специальная техника, а также в его дешевизне. Но деревянные перекрытия для двухэтажного дома обладают очень низкой огнестойкостью. Из-за подверженности гниению и заражению насекомыми, они не слишком долговечны. За 1кв.м конструкций придется заплатить от 70 долларов.

Конструкции по металлическим балкам с заполнением древесиной, легким бетоном или железобетоном имеют больший срок службы и прочность, позволяют перекрывать пролеты от 6 м. Но они подвержены коррозии и имеют пониженные изоляционные свойства. Стоимость 1 кв.м – от 100 долларов.

Перекрытиями по балкам из железобетона можно перекрывать пролеты до 7,5 м, но для их монтажа необходима подъемная техника. 1кв.м обойдется от 65 долларов. Вообще, в частных домах они практически не используются. Выглядят как на фото внизу.

Наиболее популярным вариантом устройства балочных перекрытия является сборно-монолитное перкрытие, по следующему типу.

Безбалочные системы перекрытий

Сборные железобетонные перекрытия для двухэтажного дома наиболее распространены. Обычно их используют при строительстве кирпичных зданий. Такие конструкции обладают высокой прочностью, не требуют никакого ухода, их всегда можно приобрести на заводе. Но их установка производится с помощью грузоподъемной техники. Минимальная стоимость за 1 кв.м – 35 долларов. Внизу фото плит перекрытия. Панели перекрытия в строительстве частных домов не используются.

Монолитные конструкции из железобетона выполняются по месту, поэтому использование техники не требуется. Они могут быть любой конфигурации, что позволяет реализовывать сложные архитектурные решения. Стоимость за 1 кв.м – от 45 долларов.

Применение сборно-монолитной конструкции обладает теми же достоинствами, что и монолитной. Но процесс ее установки достаточно трудоемкий, что для двухэтажного здания нецелесообразно. Стоимость 1 кв.м – 70-75 долларов.

А вообще, к сборным безбалочным перекрытиям относят еще сэндвич-панели, на фото внизу перекрытие для СИП-дома.

Особенности устройства перекрытий и их расчета

При расчете конструкций особое внимание уделяется нагрузкам от сантехнического оборудования (ванны, котлы и т.д.). При устройстве перекрытий в двухэтажных коттеджах часто необходимо прохождение через конструкции сантехнических коммуникаций. При этом требуется принятие мер по обеспечению изоляционных качеств перекрытий.

При строительстве дома зачастую приходится сталкиваться с проблемой выбора типа .

Различают три основных варианта осуществления этой работы:

1. Установка железобетонных плит.
2. Применение деревянной конструкции, разделяющей два этажа.

Вернуться к оглавлению

Использование железобетонных плит

Железобетонные плиты, с помощью которых осуществляется перекрытие этажей в доме, представляют собой конструкции из железа и бетона. Внутри плит имеется арматурная обрешетка и круглые пустоты, которые тянутся по всей длине изделия. Основным предназначением пустот является уменьшение ее массы и увеличение показателя сопротивления деформации на излом.

Железобетонные плиты имеют различные размеры как по длине, так и по ширине. Узнать их габариты можно по аббревиатуре. К примеру, изделия ПК 72.15-8 означают, что длина плит составляет 72 дециметра, а ширина — 15 дм. Цифра «8» показывает расчетную нагрузку, которую выдержит конструкция (800 кгс/м).

Минимальный вес железобетонных плит перекрытия превышает 500 кг. Все эти данные свидетельствуют о том, что делать своими руками невозможно. Для осуществления работы нам не обойтись без:

• железобетонных плит;
• подъемного крана;
• сварочного аппарата;
• приспособления «паук»;
• стальных прутьев;
• ломов;
• мастерка;
• цементного раствора.

Плиты обязательно должны располагать четырьмя монтажными петлями, которые могут быть в виде изогнутых частей арматуры или свободной арматуры, размещенной в углублениях вблизи углов изделия. Приобретая железобетонные конструкции, следует тщательно осмотреть все петли. Они должны быть целыми.

Технологический процесс предусматривает нанесение цементного раствора на стену при . Такой способ приводит к более прочному прилеганию элементов первого и второго этажа, а также не допускает возникновения щелей в местах соприкосновения железобетонных конструкций со стеной. Но при этом делать раствор и укладывать его на стены, сваи, балки или столбы следует в момент подготовки плиты к монтажным работам. Это предотвратит его преждевременное затвердевание.

Следующим этапом при создании перекрытия между этажами является присоединение приспособления «паук» к монтажным петлям железобетонной плиты. Только используя данное приспособление (оснащено крюками и четырьмя одинаковыми по длине тросами), можно получить горизонтальное положение плит без возникновения их вращения. Перекрытие этажа лучше делать втроем: один человек будет управлять подъемным краном, а двое находиться в месте осуществления монтажных работ и выравнивать устанавливаемые плиты с помощью ломов.

Плоскость железобетонного изделия имеет форму трапеции. Ее верхняя часть по размерам немного уже. Когда создается перекрытие, и плиты укладываются рядом друг с другом, то в месте стыка получается выемка шириною 5-7 см. получается путем заливки в нее бетонного раствора. Петли на смежных плитах также соединяются. Происходит это следующим образом. Берутся стальные прутья, вставляются в петли соседних плит и загибаются. Теперь железобетонные конструкции прочно соединены между собой.

Обязательными требованиями при перекрытии первого и второго этажа с помощью плит являются:

• соблюдение правил безопасности;
• перекрытие несущих конструкций осуществляется крайними точками железобетонных плит;
• установка конструкции должна предусматривать наличие полосы размером более 15 см между краем плиты и внешней частью стены (место для кладки кирпича).

Вернуться к оглавлению

Технология создания монолитной конструкции

Монолитное перекрытие первого этажа является более прочной конструкцией. Данная технология применяется практически в любом доме (кирпичном, газобетонном, пенобетонном, шлакобетонном, из блоков ЖБИ) и его можно осуществить самостоятельно. Иногда монолитное перекрытие является наиболее подходящим вариантом в связи с тем, что железобетонные плиты нельзя установить по объективным причинам (наличие линий электропередач, отсутствуют подъезды к возводимому объекту и пр.).

Чтобы сделать монолитную конструкцию между этажами, нам потребуются такие материалы и инструменты:

• цемент (марка 400 и выше);
• песок;
• щебень;
• рубероид;
• арматура из стали (20-25 мм);
• сетка для армирования;
• брус, деревянные доски, швеллера или металлические трубы для опор;
• непригодные доски под опалубку;
• бетономешалка;
• мастерок
• ведра;
• молоток;
• веревка;
• гвозди.

Монолитное перекрытие предполагает сооружение опалубки, когда стены первого этажа возведены на нужную высоту. Сначала осуществляется установка вертикальных опор на метровом расстоянии друг от друга. Их размеры должны соответствовать размерам доскам опалубки, которые должны прилегать к стенам. Количество опор зависит от площади дома, на котором планируется делать перекрытие первого этажа.

Особое внимание следует уделить грунту, который не должен проседать под массой монолитного перекрытия. На опоры в поперечном положении плотно укладываются доски, которые станут дном при заливке бетонного раствора. Создание опалубки происходит и по периметру этажа. Необходимо делать так работу, чтобы монолитное перекрытие, которое «ляжет» на стены, не продавило опалубку. Важный момент — это качественное соединение и фиксация углов.

Существует несколько требований при обустройстве опалубки под монолитное перекрытие. Основными из них являются:

1. Чтобы заливаемый бетон не протекал, доски располагают друг к другу на максимально коротком расстоянии.
2. Для создания вертикальных опор используются только самые прочные доски, которые не прогнутся под весом монолита и поперечных балок.
3. Для фиксации высоты монолитного перекрытия на внешнем периметре опалубки создается желоб.
4. После схватывания бетонного раствора опалубка демонтируется. По этой причине делать опалубку нужно таким образом, что она не ложилась на стены.

После возведения опалубки и тщательной проверки надежности конструкции, можно приступать к заливке монолитного перекрытия. На ее дно, которое выложено из досок, устилается рубероидом. Благодаря нему закрываются все оставшиеся щели между досками. Затем на высоте 6-8 см от рубероида происходит крепление арматуры и армирующей сетки.

Приготовленный из песка, цемента, щебня и воды бетонный раствор заливается в опалубку. Делать перекрытие между этажами следует толщиной 10-15 см. Если оно будет меньше, то существует опасность того, что перекрытие может не выдержать нагрузки. При большой толщине конструкции солидной нагрузке подвергнутся стены. Спустя месяц опалубка разбирается, а работы по строительству второго этажа продолжаются дальше.

Один из вопросов, возникающих у застройщика при строительстве - какие делать перекрытия?

Чтобы они были прочными, теплыми, дешевыми?.

Дерево. Если дом деревянный, то выбор - очевиден, но деревянные перекрытия в каменном доме, особенно с подвалом, смотрятся несерьезно.

Плиты. За последнее время строительная отрасль шагнула далеко вперед и длина плиты уже не ограничена 6 м, как было раньше, поэтому можно заказать любой набор плит.

Монолит. Решает проблему свободного пространства, т.к. заливается сразу по всему периметру. Очень популярная технология. К сожалению бюджетной ее сделать очень трудно, т.к. заливать желательно одновременно всю площадь, необходима профессиональная опалубка, кран или бетононасос. Да и для такого перекрытия используется достаточно много арматуры и тяжелый бетон.

У себя я использовал несколько другую технологию монолитного перекрытия.

Т.к. фундамент у меня свайный и дом сделан из ячеистого бетона, то я решил делать перекрытия как можно легче.

Планировка дома сделана таким образом, что максимальная ширина, которую надо перекрывать была не более 4 метров. Расчитав примерный вес перекрытия и полезную нагрузку я остановился на использовани балок (двутавров).

14 оболегченный двутавр с успехом держит расчетный вес. Почему облегченный? Он дешевле, а необходимую нагрузку держит также.

У меня было два перекрытия - первого этажа (которое "висело" в воздухе, поэтому должно было быть теплым) и межэтажное, к которому из дополнительных требований было только шумоизоляция.

Поиск выдал интересные результаты, что совмещение керамзита и ППС (пенопласт) с успехом решает как пробьлему теплости, так и шумоизоляции. Что и требовалось.

К сожалению пошаговых фото нет, т.к. либо работать, либо позировать:-)

Балки укладывались через 1 метр. На нижнюю полку балок я уложил шифер 10мм для первого этажа и ОСБ фанеру для второго.

Использование фанеры было связано с безопасностью:-) Как мне показалось, шифер, при неосторожном движении лопается сразу, а вот фанера дает несколько секунд, чтобы принять меры. А падать с 3 с лишним метров мне не хотелось:-)

Многие, кстати, кладут вместо мембраны обычную пароизоляцию или пленку и прекрасно живут. Довольно часто теория расходится с практикой.

Продолжим.

Берем ППС минимум 35 плотности толщиной 50мм. Сколько ширина листов? А сколько у нас между балками? Кстати, размер шифера тоже кратен 1м. :-)

И укладываем в два ряда с перехлестом швов. И мы как раз выщли на верх балок. Балки - единственные мостики холода. Если есть сомнения в теплоте, то можно поверх уложить еще один сплошной слой ППС.

Поверх утеплителя теперь укладываем пароизоляцию. (можно купить специальную, а можно по старинке - пергамин или целофановую пленку).

Затем все засыпаем керамзитом. Не мелкой засыпкой, используемой в технологии Кнауф, а фракцией 20-40. Толщина слоя от 5 см. Если есть желание, то можно пролить это все тощим раствором, но толку я не увидел: два раза пройдешь и все равно все в разнобой.

Ходить, кстати, по такому основанию уже можно, но о-о-о-о-осторожно. Но если поверх уложить кладочную сетку из 6мм с ячейкой 100*100 то ходить можно смело.

У вас на соседнем бетонном заводе делают керамзитобетон? Нет? Тогда делаем его сами.

Пропорция неправильного керамзитобетона 1-1-3-5 (вода-цемент-песок-керамзит). Не забываем сходить в магазин и купить стирального порошка с большим пенообразованием или жидкого мыла, которое добавляем в бетономешалку. Теперь и смачиваемость керамзита лучше и растекаемость.

И вперед, месить, лить и разравнивать. Несколько часов и перекрытие залито.

Потом уже можно сделать теплый пол

И уложить финишное покрытие

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения. Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

• – перекрытия, выполненные из однородных элементов;
• сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

• быстрый монтаж;
• высокая несущая способность;
• хорошая термо- и звукоизоляция;
• приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти .

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

• 60 мин – плиты ж/б;
• 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
• 15 мин – перекрытия из древесины со штукатуркой;
• менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

• По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
• Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
• Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

• Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
• Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

• Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
• Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
• На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
• В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
• Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

• В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
• В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
• Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
• Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
• Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.
