Как смастерить в домашних условиях отпугиватель мышей. Электрические схемы ультразвукового отпугивателя грызунов, крыс и мышей Электромагнитный отпугиватель мышей своими руками

Присутствие мышей в частных домах и квартирах может стать большой проблемой для жильцов, справиться с которой под час нет возможности при помощи традиционных методов. Особенно досаждают грызуны своим нашествием в осенне-зимний период. Куда большую опасность представляют крысы – так же нередкие гости в частном секторе.

Альтернативой обычным методам борьбы с грызунами может стать ультразвуковой отпугиватель крыс и мышей. Этот электронный прибор излучает высокочастотные звуковые волны. Человеческое ухо их не воспринимает, но на грызунов они имеют большое воздействие. И вовсе не обязательно покупать это полезное устройство. Ультразвуковой отпугиватель грызунов своими руками также можно смастерить.

1 На чем основывается работа?

В задаче устройства – создание высоких звуковых колебаний (частоты от 30 до 70 кГц), к которым чувствительны грызуны. Однако, если частота постоянная, то вредители могут адаптироваться. Поэтому частота ультразвука должна периодически меняться во всем диапазоне.

При работе прибора у особей наблюдается нарастание чувства опасности и тревоги, что заставляет их покидать насиженное жилище.

Особенности ультразвукового отпугивателя:

1. При использовании отпугивателя запрещаются иные методы борьбы, например яды, основанные на приманке животных и разные ловушки. Потому как с данным прибором, который создает дискомфорт для грызунов, у них противоположное воздействие.
2. Ультразвуковые волны отталкиваются от твердых предметов и поглощаются мягкими. Следовательно, в более свободном и просторном помещении прибор наиболее эффективен. Через стены ультразвук не проходит, поэтому в каждую комнату потребуется отдельный отпугиватель.
3. Устройство на батарейках в неотапливаемых помещениях зимой применять не следует. Батарейки замерзнут при минусовой температуре.
4. Для достижения максимального эффекта прибор должен работать беспрерывно в течение месяца.
5. Отпугиватели во всех комнатах должны работать одновременно, чтобы грызуны не уходили из комнаты в комнату, а навсегда покинули дом.
6. Для профилактики данное устройство не используют, поэтому его выключают после устранения всех вредителей.

Данные советы помогут отпугнуть крыс и мышей от жилья наиболее эффективно.

1.1 Преимущества аппарата

К плюсам стоит отнести:

1. Ультразвук отпугивает вредителей, но не уничтожает.
2. Не применяются химикаты и яд.
3. Потребляет мало энергии и долго служит.
4. Удобный экономичный способ в борьбе с грызунами.
5. Для людей безопасен.

1.2 Как сделать устройство своими руками?

Для тех, кто знаком с электроникой, сделать ультразвуковой отпугиватель мышей и крыс своими руками не составит особого труда. В интернете можно найти множество подробных схем и видео по сборке данного прибора. Зачастую устройство состоит из:

• резистров переменных и обычных – понижают в сети напряжение, регулируют уровень выхода ультразвука;
• транзисторов – создают частотный контур;
• конденсатора – сглаживает пульсацию тока в сети схемы;
• выключателя (тумблер) – включает и выключает устройство;
• пьезоизлучателя – производит ультразвуковые сигналы — главный элемент устройства;
• диодов – защищают отпугиватель от неверного подключения к питанию;
• элемента питания – крона либо блок питания.

Все детали и комплектующие можно приобрести в магазине радиолюбителя. Кроме этого понадобятся приспособления для спайки радиосхемы. Размеры отпугивателя компактные. Особая настройка прибора не потребуется. Возможно понадобится лишь подстроить частоты.

1.3 Этапы работы

Существует несколько вариантов сборки ультразвукового отпугивателя грызунов своими руками. Выбирать конкретную схему нужно исходя из мощности будущего устройства, имеющихся деталей, навыков в пайке и многого другого.

Чаще всего, основой отпугивателя является плата с напаянными дорожками, которые соединяют элементы микросхемы. Однако, в самых простых моделях, детали соединяются с помощью проводов.

Однако, не зависимо от выбранного вами способа сборки, общий алгоритм действий будет следующим:

1. Выберите чертеж отпугивателя, исходя из ваших личных потребностей.
2. Купите необходимые радиодетали. Некоторые детали вы вполне сможете найти дома. К примеру, динамик можно выпаять из старого приемника или магнитофона.
3. Подготовьте паяльник и вспомогательные вещества (олово, канифоль, флюс, кислоту и т.д.).
4. Спаяйте основу ультразвукового отпугивателя – симметричный мультивибратор, согласно выбранной схеме.
5. Подключите динамик и элемент питания. В динамике должен появиться слегка уловимый писк.
6. Если писка в динамике нет, или он слишком сильный, нужно, соответственно повышать или понижать частоту устройства. Делается это при помощи повышения или понижения емкости конденсаторов на 0,1 мкф.

Простейшее ультразвуковое устройство для отпугивания грызунов готово. Чтобы сделать более сложный отпугиватель, который будет автоматически менять частоту колебаний, потребуется серьезное оборудование и немалые навыки в расчетах и пайке микросхем.

1.4 Как сделать ультразвуковую пушку своими руками? (видео)

1.5 Что еще нужно знать?

В кладовых и кухнях, где могут найти себе пропитание вредители, нужно поставить устройство мощнее, чем в других комнатах. Потребуется более длительный срок, чтобы избавиться в таких помещениях от грызунов.

Домашние питомцы иногда ощущают некоторые частоты устройства. При этом они будут проявлять беспокойство, тревогу. Чтобы оградить домашних животных от нежелательного воздействия, следует изменить частоту излучателя.

2 Другие виды отпугивателей

Ультразвуковой отпугиватель грызунов не воздействует с такой же силой на насекомых. Некоторые насекомые восприимчивы к высокочастотным волнам, но гарантии в этом нет.

2.1 Отпугиватель комаров

2.2 Отпугиватели кротов

Еще один вид грызунов-вредителей, который досаждает многим владельцам земельных участков и приносит немало хлопот, — это крот. С кротами зачастую борются химическими и механическими способами. Однако на сегодняшний день ультразвуковой отпугиватель кротов – это более эффективный и гуманный метод выведения вредителей с огорода.

Кроме того, отпугиватель кротов своими руками можно смастерить еще проще. Для этого понадобится пластиковая бутылка и немного времени. Из пластиковых бутылок умельцы придумывают различные удобные приспособления, поэтому вещь эта многофункциональна. Для отпугивания кротов в бутылке вырезают и отгибают кармашки-лопасти. Затем делают отверстие на дне бутылки и надевают ее на трубку или проволоку.

На ветру данное приспособление хорошо крутится благодаря лопастям, создавая шум, который уходит в землю через трубку. Вставлять ее необходимо в подземные пустоты. Эффективнее будет предварительно вставить металлический штырь с бутылкой в металлическую трубу. Ее забить также глубже в землю. Кроты боятся шума, поэтому быстро покинут приусадебный участок.

2.3 Отпугиватель птиц

Помимо пользы птицы приносят немало вреда, уничтожая урожай. Поэтому в некоторых местах присутствие пернатых нежелательно. Для отпугивания птиц своими руками также можно соорудить несколько приспособлений. Простой отпугиватель птиц похож на устройство от кротов.

Для него понадобится так же пластиковая бутылка, из которой следует сделать ветряк. Вырезаются лопасти и к ним крепится блестящая фольга. Такую вертушку устанавливают на земле или вешают на дерево, чтобы защитить фрукты и ягоды. Вращаясь на ветру она будет отпугивать птиц.

2.4 Отпугиватель змей

Змеи встречаются не так часто, однако соседство с ними не будет приятным никому. Избавиться от таких непрошеных гостей поможет так же ультразвуковой отпугиватель змей. Он излучает звуковые вибрации, которые вызывают у хладнокровных чувство опасности и заставляет покинуть территорию. Устанавливать отпугиватель рекомендуется над поверхностью земли.

Межсезонье — удачное время для подготовки к будущему году, когда можно смастерить отпугиватель мышей. Это приспособление позволяет оградить грядки, хранилища и жильё от грызунов, и землероек. В магазинах продаются ультразвуковые отпугиватели со сложной схемой и по довольно высокой цене. Однако вы можете самостоятельно сделать подобное устройство в бюджетном варианте.

Отпугиватели и кротов действуют с помощью ультразвука. Сигнал на высоких частотах (30-70 кГц) не воспринимается человеком, зато отлично слышен вредителям. Он раздражает их нервную систему, и животные стремятся покинуть зону дискомфорта. Фабричные отпугиватели также могут генерировать электромагнитные волны, которые дополнительно угнетают грызунов. Устройства могут работать от батареек (аккумуляторов) или от сети. Электромагнитные импульсы, в отличие от ультразвука, способны проникать почти через любые поверхности, кроме металлических.

Чтобы смастерить отпугиватель мышей, вам понадобятся базовые знания электротехники и умение орудовать паяльником. Примеров рабочих схем с фото немало. Простые и универсальные отпугиватели имеют такие преимущества:

• высокая эффективность;
• снижение риска возникновения ошибок во время изготовления;

Качественные отпугиватели эффективно устраняют грызунов

• отсутствие потребности в приборах настройки при конструировании;
• экономичность в плане энергопотребления;
• неприхотливость к условиям работы.

Подготовка материалов для монтажа отпугивателя

Для простого варианта сборки своими руками отпугивателя на батарейках вам потребуется набор радиодеталей:

1. Пьезоизлучатель (на схеме — BQ1). Ключевой элемент радиосхемы воспроизводит УЗ-волны. Подойдёт любя модель. Например, из серии ЗП.
2. Резисторы (R1-R5). Задают рабочие точки транзисторам, выполняют массу вспомогательных функций. Для отпугивателя будет достаточно 5 шт. обычных выводных элементов мощностью 0,25 Вт.
3. Переменный резистор (R6). Регулирует частоту исходящих УЗ-волн. Подбирается в соответствии с номинальной мощностью пьезоизлучателя.
4. Конденсаторы (C1-C2). Задействованы в формировании частотных контуров. Для отпугивателя используйте обычные выводные керамические элементы.
5. Пара транзисторов (VT1-VT2). Усиливают электроколебания, формируют с другими деталями частотный контур. Используйте PNP-транзисторы: КТ361Б, 2T3307V, 2T3307A, КТ3107 и иные аналогичные.
6. Диод (VD1). Вспомогательная деталь на случай нечаянной смены полярности при подключении. Например, КД503А.
7. Движковый переключатель-тумблер за включения и выключения питания.

Устройство отпугивателя

Питание такого отпугивателя мышей осуществляется аккумуляторами или батарейками любого типа. Мощность — в пределах 1,5-12 В. Чем выше, тем сильнее будут УЗ-колебания аппарата. Если запланируете питание от батареи типа Крона, предусмотрите дополнительно специальные колодки для них.

Для защиты от кротов и грызунов можно приладить обычный капсюль из трубки старого стационарного телефона. Марка детали ТК-67-НТ, ТОН-2, ТА-56, ТА-56М или ТГ-7. Сопротивление обмоток должно составлять примерно 60 Ом. Такие элементы генерируют волны в частоте 300-3400 Гц. Сопротивление микросхемы внутри детали составляет 260±52 Ом (на уровне мощности 1000 Гц).

Внимание! Главное достоинство такого отпугивателя — герметичность корпуса излучателя.

Изготовление корпуса отпугивателя мышей

Устройство удобно делать на основе цилиндрической металлической банки из-под кофе, корма для животных и т.п. Порядок сборки отпугивателя:

Совет. Печатную плату лучше всего поместить в полиэтиленовый мешочек. В точке выхода проводов свяжите его ниткой.

Вместо телефонного капсюля можно использовать покупной пьезоизлучатель. Принцип сборки отпугивателя в таком случае будет неизменным. Только генератор УЗ-волн потребует дополнительной изоляции. Банка придаст излучению дополнительное искажение, поэтому звук отпугивателя покажется грызунам и кротам еще более противным. Фактически вибрировать будет уже сам металл, получая импульс от излучателя.

Закройте банку крышкой. Затем закопайте её в выбранном месте. Глубина — примерно половина высоты, чтобы вода не попала под крышку отпугивателя. Она далеко не идеальна в плане герметичности.

Будьте готовы, что сразу ликвидировать вредителей не выйдет. Должно пройти время — вплоть до 2 мес. Если планируете разместить отпугиватель в помещении, делайте его мощнее. Стены и прочие препятствия будут снижать эффективность при слабом звуке.

Негативно реагировать на волны могут и другие домашние питомцы. В этом случае отрегулируйте частоту. Поэкспериментируйте с этим ещё на этапе сборки схемы отпугивателя.

Устройство для отпугивания мышей: видео

Убыточное соседство - крысы, мыши, кроты, землеройки, суслики, «кисочки», бурундуки, медведки.

Различные виды грызунов приносят нам много убытков, неприятностей, а иногда и заболеваний. Это нежелательное соседство, от которого мы стремимся избавиться различными способами - тратим средства на приобретение ядов, капканов, ловушек, химикатов, биопрепаратов и т.д. ,но зачастую наши усилия бывают тщетны.

Согласитесь, когда вы ухаживаете за растениями, видите, как они растут, расцветают … и приходят «ОНИ», Что делать?

Существует много способов борьбы с грызунами. В данной статье мы поговорим о более новом и безопасном, а в денежном смысле и экономичном методе борьбы с нашими «друзьями» меньшими.

Важным открытием было обнаружение неприязни грызунов к звукам высокой частоты (ультразвук), которые не слышит обычный человек и низкочастотным звукам, распространяющимся в земле. Электронные устройства излучающие данные частоты, безопасны для людей, домашних животных и птиц, подземных насекомых не вызывают помех в работе теле и радиоаппаратуры.

Я хочу представить Вам ряд принципиальных схем для отпугивания грызунов. (1 – подземные грызуны, 2 – крысы, мыши и т.д.)

1. Подземные грызуны (кроты, землеройки, медведки)
Как известно, они используют свой обостренный слух для улавливания вибраций почвы. Вибрация почвы предупреждает грызунов об опасности и вынуждает их спасаться бегством. Мы можем использовать данный факт.

Достаточно создать звуковую вибрацию в почве с частотой от 100 до 400 Гц. В качестве излучателя можно использовать динамик от старого маломощного приемника. Излучатель закапывают на глубину 30 – 50 см в грунт.

Начнем с самых простых устройств. Для их изготовления используются наиболее распространенные детали.

Вариант №1
Можно применить звуковой мультивибратор на P-N-P или N-P-N транзисторах. При напряжение питания 4,5 – 9 V его мощности достаточно для распространения сигнала на 300 – 1000 м2. Недостатком данной конструкции является постоянная работа. Теоретически сигнал должен поступать периодами и вам придется временами включать и выключать мультивибратор.

При использование перечисленных деталей частота сигнала составляет около 200 Гц. Динамик В1 – 0,25 Вт или 0,5 Вт.

Рис. 1.
R1, R4 – 1 ком; R2, R3 – 39 ком; R5 – 510 ом; С1, С2, С3 – 0,1 мкФ; V1,V2 – МП 26 или МП42; V3 – ГТ 402, ГТ403.

Рис. 2.
R1, R4 – 1 ком; R2, R3 – 39 ком; R5 – 1ком; С1, С2, С3 – 0,1 мкФ; V1,V2 – КТ315; V3 – КТ815

Вариант №2
Как я отметил выше, сигнал должен излучатся периодически, таким образом, мы эмитируем подвижки земных слоев как перед землетрясением. Этого можно достичь, используя два мультивибратора, один из которых излучает необходимый нам сигнал, второй управляет работой первого мультивибратора. В результате из динамика мы услышим «бип-пауза-бип-пауза и т.д.». Принципиальная схема приведена на рис.3.


Рис. 3.
Детали: Rp – 100ком; R1, R4, R6, R9 – 1 ком; R2, R3 – 47 ком; R7, R8 – 27 ком; R5, R10 – 510 ом; С1, С2, – 500 мкФ; С3, С4 – 0,22 мкФ; С5 – 0,1 мкФ; V1,V2,V4,V5 – МП 26 или МП42; V3,V6 – КТ 814, КТ 816; VD1, VD2 – АЛ 307; В1 – 0,5 или 1 Вт сопротивлением 8 ом.

Рассмотрим, как работает электронная «начинка» отпугивателя на Рис.3. Основу устройства составляют мультивибраторы. Один из них на транзисторах V4 и V5 генерируют колебания с частотой около 200 Гц. Транзистор V6 – усиливает мощность этих колебаний. Как видно из схемы мультивибратор на транзисторах V4,V5,V6 являются нагрузкой правого плеча мультивибратора, собранного на транзисторах V1,V2,V3. Таким образом, питание на этот мультивибратор подается в момент, когда открыты транзисторы V2,V3. В это время сопротивление их участков эмиттер – коллектор очень мало, и эмиттеры транзисторов V4,V5 и V6 оказываются практически соединенными с плюсовым выводом питающего источника. Когда транзисторы V2,V3 закрыты, мультивибратор не генерирует. Иначе говоря, устройство на транзисторах V1,V2 и V3 играет роль автоматического ключа питания мультивибратора на транзисторах V4,V5,V6. Переменный резистор Rp служит для изменения длины пауз. Светодиоды VD1, VD2 – применены для визуальной индикации режимов «работа-пауза». В отпугивателе можно использовать любые маломощные транзисторы, например серии МП структуры p-n-p, КТ 361, КТ 203, КТ3107 и т.п. Транзистор КТ 816 можно заменить на ГТ402, ГТ403, П201, П214 и т.д. В качестве источника питания можно использовать солнечные батареи, две батареи питания типа 3336 соединенные последовательно или от сетевого источника питания с напряжением выхода 4,5 – 9 V. Данное устройство начинает работать сразу и не требует дополнительных настроек.

Вариант №3
Отпугиватель подземных грызунов можно собрать на очень распространенной микросхеме К155ЛА3 применив схему генератора прерывистого сигнала.

А для усиления звука использовать двухтактный бестрансформаторный усилитель мощности как показано на рис. 4.1а и 4.1б или с помощью звукового трансформатора от маломощных приемников как показано на рис. 4.2 Напряжение питания отпугивателей – 4,5 - 5V. Принцип работы генератора прерывистого сигнала аналогичен с устройством, описанным в варианте №2. В нем также присутствуют два генератора, один из которых формирует нужную нам частоту звукового сигнала, он собран на ЛЭ И-НЕ DD1.3 DD1.4, второй управляет работой первого и собран на ЛЭ И-НЕ DD1.1 DD1.2.

Частота каждого генератора зависит от емкости конденсатора и сопротивления резистора. Для генератора на ЛЭ И-НЕ DD1.3 DD1.4 – С2, R2 и соответственно для генератора на ЛЭ И-НЕ DD1.1 DD1.2 – С1, R1. Частота генерируемых импульсов определяется зависимостью F=1/T; где T≈2,3СR, при соблюдение ограничительного условия для выбора сопротивления резистора 240 Ом

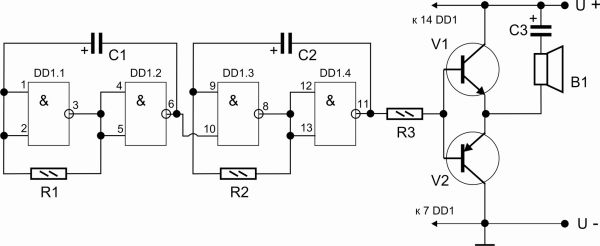

Рис.4.1а


И так остановимся на деталях устройства на рис.4.1а. микросхема К155ЛА3 или К131ЛА3, С1 – 2200 мкФ, С2 – 4,7 мкФ, С3 – 47 - 100 мкФ, R1-R2 – 430 Ом, R3 – 1 ком, V1 – КТ315, V2 - КТ361 или другие маломощные транзисторы, например серии “МП”. Динамическая головка мощностью 0,25 Вт со звуковой катушкой сопротивлением 8 – 10 Ом. Для увеличения мощности можно использовать транзисторы, например V1 – ГТ404, V2 ГТ402. Питание 4,5 – 5V

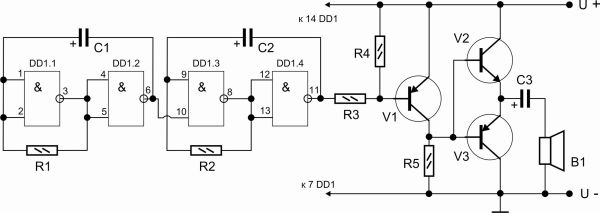

Рис.4.1б


Вариант на рис. 4.1б отличается от варианта на рис. 4.1а более мощным выходным усилителем звука собранном на трех транзисторах. Детали: микросхема К155ЛА3 или К131ЛА3, С1 – 2200 мкФ, С2 – 4,7 мкФ, С3 – 47 - 200 мкФ, R1-R2 – 430 Ом, R3 – 1 ком, R4 - 4,7 ком, R5 – 220 Ом, V1 – КТ361 (МП 26, МП 42, кт 203 и т.п.), V2 – ГТ404 (КТ815, КТ817), V3 – ГТ402 (КТ814, КТ816). Динамическая головка мощностью 0,25 – 0,5 Вт со звуковой катушкой сопротивлением 8 – 10 Ом. Питание 4,5 – 5V

Рис. 4.2


В варианте на рис. 4.2 в качестве выходного усилителя применен трансформатор ТВ-12 (можно применить трансформатор от любого малогабаритного транзисторного приемника). Динамическая головка мощностью 0,25 Вт со звуковой катушкой сопротивлением 8 – 10 Ом. Питание 4,5 – 5V

Вариант №4
В приведенных выше схемах генераторов прерывистого сигнала на микросхеме К155ЛА3 во времязадающей цепи включают конденсаторы большей емкости и резисторы малых сопротивлений, что ограничивает диапазон плавной регулировки частоты следования управляющих импульсов. В отпугиватели, схема которого изображена на рис. 5, подобный недостаток устранен включением транзистора на входы ЛЭ DD1.1, который играет роль эмиттреного повторителя с большим входным и малым выходным сопротивление. Поэтому возможно применение резисторов с большим сопротивлением, чем в предыдущих схемах, а ограничительное условие для выбора сопротивления выглядит - 240 Ом Рис. 5

Используемые детали: микросхема К155ЛА3 или К131ЛА3, С1 – 100 мкФ, С2 – 4,7 мкФ, R1 – 260 Ом, R2 - 430 Ом, R3 – 1 ком, Rp -30 ком, V1 – КТ361 (МП 26, МП 42, КТ203 и т.п.), V2 – ГТ404 (КТ815, КТ817). Динамическая головка мощностью 0,5 Вт со звуковой катушкой сопротивлением 8 – 10 Ом. Питание 4,5 – 5V.

Вариант №5
И еще одно устройство на довольно распространенной иностранной микросхеме из серии 4000. Данная конструкция взята из книги «135 РАДИОЛЮБИТЕЛЬСКИХ УСТРОЙСТВ НА ОТНОЙ МИКРОСХЕМЕ» автор Ньютон С. Брага. (Проект 25 Устройство звуковой сигнализации с мощным выходом (Э, П) стр. 73)

Хоть и статья относится к сигнализации, но данное устройство для отпугивания подземных грызунов отлично подходит к нашей теме. У конструкции есть ряд положительных сторон. Рассмотрим подробно принцип работы устройства. Выходной каскад на транзисторах, они способны отдавать в громкоговорители несколько сот милливатт. Как и в предыдущих схемах, устройство состоит из генератора аудиотона на ЛЭ DD1.2 и управляющего генератора на ЛЭ DD1.1. Частота повторения сигнала настраивается переменным резистором Rp1, аудиотон - переменным резистором Rp2. Изменение тона и частоты следования пакетов импульсов можно осуществлять выбором соответствующих номиналов конденсаторов С1 и С2. Вы можете поэкспериментировать, изменяя их значения в соответствии с назначением устройства. Принципиальная схема устройства приведена на рис. 6.

Потребляемый устройством ток – около 50 мА. Напряжение питания микросхемы 3-9 V. Для улучшения акустических характеристик громкоговоритель нужно поместить на пластиковую поверхность или в небольшой корпус. Микросхема CD 4093, отечественный аналог К561ТЛ1.
Рис. 6


Используемые детали: Rp1 – 1.5 Мом, Rp2 – 47 кОм, R1 – 100 кОм, R2 – 47 кОм, R3 – 4,7 кОм, С1 – 47 мкФ, С2 – 0,1 мкФ, С3 – 47 мкФ, С4 – 100 мкФ. V1 – КТ315 (КТ815), V2 – КТ361 (КТ814), динамик 0,25-0,5 Вт- 4 – 8 Ом. Для питания устройства прекрасно подходят квадратные батарейки типа 3336 соединенные последовательно.

Желаю вам удачи, смело экспериментируйте, пробуйте. В левой колонке предложены варианты как изготовить описанные устройства. А мы прейдем к наиболее злостным и приносящим ощутимый ущерб – мыши, крысы и т.п.

2. Крысы, мыши, суслики, «кисочки», бурундуки

Эти назойливые «соседи» приносят ущерб не только в саду, но и в быту, на складах, в подвалах, в погребах, местах хранения продуктов питания, в трюмах кораблей, в гаражах, портят проводку эл. питания, распространяют заболевания многое другое. Задумайтесь – ведь на приобретение или изготовление отпугивающего устройства вы потратите меньше средств и усилий, чем постоянно приобретать яды, отравленные приманки, капканы, теряя средства.

Отпугиватели грызунов находят применение не только в садах и огородах, но и в различных помещениях: бытовых, складских, жилых (квартиры, офисы загородные дома и т.д), подвальных, в зернохранилищах, а также на производственных и животноводческих предприятиях.

В чем же заключается принцип работы данного устройства? В чем его преимущества перед другими методами? Отпугиватель грызунов излучает ультразвуковые волны (с частотой, превышающей 20 кГц), которые, в свою очередь и отпугивают грызунов.

Ультразвуковые частоты крайне негативно сказываются на крысах и мышах. Излучаемые звуковые волны вызывают у них тревожность, страх, поэтому грызуны стремятся покинуть облучаемое ультразвуком помещение. Отпугиватели крыс проходили лабораторные испытания, в результате которых установлено, что при постоянном воздействии крысы и мыши испытывают нарастающее стрессовое состояние, и в течение нескольких недель покидают помещение. Обычно срок их ухода колеблется в пределах двух-четырех недель, в зависимости от вида грызунов, их численности и от того, насколько сильно ультразвуковое излучение. Мышата и крысята в течение двух недель после рождения глухие, поэтому на них ультразвук первое время не действует. Рекомендуемое время воздействия – четыре-шесть недель. А в качестве профилактики прибор может работать постоянно.

Приступим к описанию устройств. Заранее хочу предупредить, что на высоких частотах нам потребуется более мощное усиление сигнала, чем в устройствах для отпугивания подземных грызунов, это связано с особенностью прохождения высокочастотного сигнала в воздухе и со способностью воспроизведения сигнала высокочастотными динамическими головками. В результате отпугиватели потребляют больший ток, и питать их следует от сети переменного напряжения или от автомобильного аккумулятора. Средний ток потребления отпугивателей в момент работы, составляет от 250 до 800 мА для счетчика эл. Энергии подобное потребление практически не заметно, а для батареек уже существенно.

Вариант №1
Предложенную схему на рис.7 вы уже видели в устройствах для кротов, разница в выходном каскаде. Для увеличения выходной мощности здесь применен составной транзистор, а в генераторе сигнала добавлен переменный резистор. Динамик должен быть высокочастотным с сопротивлением динамической головки 8 ом. Подойдет, например, от телевизора - 2ГД-36К, 8 Ом ГОСТ9010-78, или от колонок. Для увеличения стресса у наших мелких подопечных, кроме изменения длины пауз резистором Rp1 я добавил переменное сопротивление Rp2 для изменения частоты сигнала в пределах 15 кГц. Подобная комбинация усиливает стресс у животных, и периодическое изменение частоты звука вынуждает крыс и мышей быстрее покинуть вас.

Отпугиватель излучает звуковой сигнал от 28 кГц до 44 кГц. В устройстве отношение пауза - работа 1/3. Напряжение питания 5V. Отношение в выборе сопротивлений такое же, как в устройствах, описанных для подземных грызунов на микросхеме К155ЛА3.

Рис.7.

В принципиальной схеме на рис. 7 используются следующие детали: микросхема К155ЛА3 или К131ЛА3, С1 – 100 мкФ, С2 – 0,033 мкФ, R1 – 260 Ом, R2 - 240 Ом, R3 – 1 ком, Rp1 -30 ком, Rp2 -220 Ом V1 – КТ361 (МП 26, МП 42, КТ203 и т.п.), V3 – ГТ404 (КТ815, КТ817). Питание 4,5 – 5V.

Вариант №2
Хоть на первый взгляд подобная схема кажется сложной, я считаю наиболее практичной и универсальной. Как и все предыдущие варианты, при правильной сборке и исправности деталей начинает работать сразу. Выходная мощность составляет 0,8 - 1Вт.

Рис.8.

Как изготовить излучатель для подземных грызунов.
В разных средах низкочастотная звуковая волна распространяется с разной скоростью и на разное расстояние. В качестве излучателя мы используем обычный динамик от старенького радиоприемника. Для повышения эффективности работы и увеличения площади распространения звуковой волны можно просто прикрепить динамик к квадратной или круглой пластине из пластика. см.рис.

Диффузор громкоговорителя при движение вперед сжимает воздух впереди себя и разряжает с сади. Эти области сжатия и разряжения, огибают диффузор, накладываются друг на друга и взаимно уничтожаются. При движение диффузора назад получается та же картина. Такой эффект называют акустическим «коротким замыканием»: диффузор только перегоняет воздух с одной стороны на другую.

Для устранения этого эффекта громкоговоритель укрепляют на щите (экране). При этом изменение давления в воздушном слое, непосредственно примыкающем к диффузору, будет передаваться, и направляться дальше, т.е. будет происходить более мощное излучение звука.

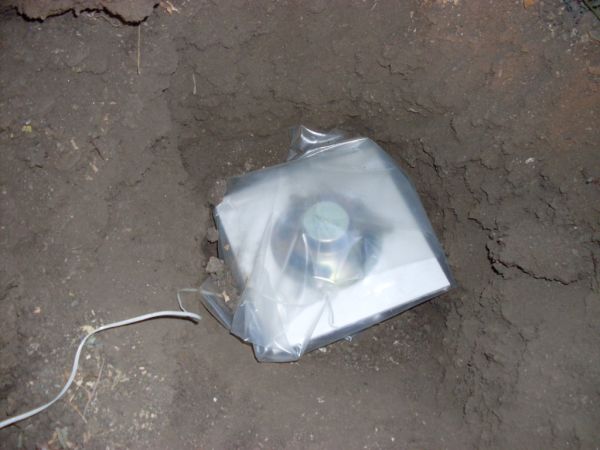

Поместите собранный излучатель в плотный полиэтилен, чтоб не попадала влага и можете закопать в нужное место, на глубину 30-50см

Если возникли вопросы можете оставить сообщение по адресу: [email protected] , с большим удовольствием поделюсь опытом.

В описанной конструкции для отпугивания грызунов используется принцип создания вибрационных колебаний в земле – это их настораживает и они уходят в поисках более спокойных мест. Один из простых способов создать колебания – это воткнуть в землю деревянные или металлические штыри с закреплёнными на них флюгерами-ветряками. Но можно попробовать применить и «электронику» и использовать вместо ветряка вибромотор. Особой мощности здесь не требуется, а для лучшей эффективности и охвата большей территории достаточно увеличить количество таких отпугивателей. В качестве вибромоторов можно использовать как уже готовые «виброзвонки» из сотовых телефонов, так и более мощные, но требующие небольшой доработки, низковольтные двигатели из старых кассетных магнитофонов или автомагнитол (сама доработка заключается в закреплении на валу небольшого эксцентрика).

Самый простой вариант подобной конструкции – взять аккумулятор на 6-12 В и к нему подключить несколько вибромоторов (рис.1 ). Аккумулятор должен быть соответствующей ёмкости и его должно хватать на несколько дней работы. Конечно же, можно взять несколько аккумуляторов и менять их по мере разряда или же просто подключать каждый аккумулятор к своему вибромотору – в этом варианте меньше проблем с проводами.

Для ещё более экономичного использования аккумулятора следует собрать схему управления двигателями, обеспечивающую их прерывистую работу – например, включение на 0,2…0,5 секунды через паузы в несколько секунд. На рисунке 2 – фото на этапе макетирования такой схемы, на рисунке 3 – получившаяся схема для управления одним вибромотором.

Принцип работы схемы простой – на элементах DD1.1, DD1.2 и DD1.3 собран генератор с изменённой скважностью импульсов (примерные временные характеристики показаны на рисунке 4 ). Частоту и длительность импульсов можно выбирать в больших пределах подбором номиналов конденсатора С1 и резисторов R2 и R3.

Элемент DD1.4 – буферный, напряжение с его выхода подаётся на эмиттерный повторитель, собранный на транзисторе VT1, нагрузкой которого является двигатель М. Резистор R5 – токоограничительный, его сопротивление и габаритная рассеиваемая мощность выбирается исходя из электрических параметров двигателя. Диод VD3 защищает транзистор от импульсов обратной полярности, которые могут появиться в случае продолжения вращения вала двигателя по инерции при уже закрытом транзисторе. При использовании двигателя, показанного на рисунке 5 , таких импульсов не возникало (два таких двигателя было снято со старой автомагнитолы).

Напряжение питания +12 В подаётся в схему через диод VD4 – это своеобразная защита от случайной переполюсовки при подключении проводов к аккумулятору. Конденсатор С2 выполняет роль помехоподавляющего, С3 – накопительного (сглаживает пульсации в питании при работе двигателя).

Максимальный ток потребления схемы при использовании показанного двигателя достигает значений 90…100 мА в момент начала вращения. Поэтому, в случае больших токов потребления, на место транзистора VT1 следует ставить или составной транзистор большой мощности (например, КТ829) или собрать его из двух так, как показано на рисунке 6 . Ёмкость конденсатора С3 следует увеличить до 330…1000 мкФ, а номинал резистора R5 уменьшить.

Как уже говорилось выше, в качестве вибромоторов были использованы двигатели от лентопротяжного механизма автомагнитолы, а так же от старого советского магнитофона и от привода CD дисков. В качестве эксцентрика использованы гайки М5-М6, короткие металлические стойки и саморезы примерно одной массы (видно на рис.5 ). Всё это приклеивалось к валам двигателей термоклеем и затем обматывалось изоляционной лентой. «Виброзвонок» от сотового телефона тоже был опробован и всё нормально работало, но он не был использован в отпугивателе, так как планировалось его применение в других экспериментах.

Все эти отпугиватели (рис.7 ) были собраны по просьбе соседа-дачника. Потом он через некоторое время попросил собрать ещё несколько штук – оказывается, что докучавшие ему кроты ушли на соседние дачи и теперь их хозяевам тоже есть чем заняться. Как видно на рисунке, вибромоторы и платы с электроникой были помещены в подходящие по размерам пластиковые корпуса и закреплены на деревянном и металлических штырях-шестах (металлические – это остатки от «порогов», длиной около 60…70 см). Сосед говорит, что он ещё сверху накрыл их разрезанными пополам пластиковыми бутылками – это и защита от дождя, и получение дополнительной вибрации от того, что бутылки ветром болтает.

В приложении к тексту находятся файлы разводки двух вариантов печатных плат в формате программы – один вариант для навесного монтажа выводными деталями, второй – с частичным применением SMD компонентов. Рисунок "слаботочного" SMD-варианта нарисован со стороны печати и при использовании нужно будет включить режим «зеркально».

Андрей Гольцов, r9o-11, г. Искитим, лето 2017

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Рисунок №3
DD1	Микросхема цифровая	К561ЛН2	1			В блокнот
VT1	Биполярный транзистор	КТ315Б	1			В блокнот
VD1, VD2, VD3, VD4	Выпрямительный диод	1N4002	4			В блокнот
R1	Резистор	10 кОм	1			В блокнот
R2	Резистор	200 кОм	1			В блокнот
R3	Резистор	5.1 МОм	1			В блокнот
R4	Резистор

Скоро наступит лето и появится много комаров, москитов и других надоедливых мошек. Поэтому предлагаю собрать схему простого, но очень необходимого девайса - ультразвукового отпугивателя. Предложенное устройство, защитит вас как во время работы, так и во время отдыха от комаров и даже от надоедливого лая собак, если повысить частоту генератора до ультразвука.

Схема ультразвукового отпугивателя приведена ниже:

Звуковоспроизводящий элемент устройства - пьезоизлучатель (ЗП-1, ЗП-3, ЗП25… в общем любой). При небольшой модернизации устройства можно повысить его мощность, путём добавления простого УНЧ и использования ВЧ динамика.

Работа устройства для ультразвукового отпугивания. Диод VD1 нужен для защиты от неправильного подключения питания. - батарея или аккумулятор с напряжением от 1,5В до 9В. Но лучше дать максимальный вольтаж, так как с увеличением напряжения увеличивается мощность излучения устройства и соответственно эффективность. Частота генератора зависит от емкости С1 и С2, и сопротивления R1. К контактам ЗП-шки можно подключить еще несколько пьезоизлучателей. Желательно выбирать модели чем помощнее.

О деталях для схемы ультразвукового отпугивателя. Вместо транзистора кт361 можно поставить любой другой п-н-п транзистор аналогичный ему по параметрам (например, а733, кт3107).

В наладке ультразвуковй отпугиватель почти не нуждается, только нужно отрегулировать частоту генератора, при помощи резистора R6 (можно воспользоваться частометром, для этого подключите частометр параллельно резистору R1).

Потребляемый ток устройством около 1,5мА. Печатная плата для ультразвукового отпугивателя комаров приведена на рисунке ниже:

Архив с печатной платой и схемой в формате Lay находится на форуме. Желаю отлично отдохнуть летом, так как теперь комары будут облетать Вас за километр! Материал прислал – Р. Рыбалко
