Как вычислить сечение провода по нагрузке. Мощность техники и сечение провода

Большая часть стоимости материалов при замене электропроводки приходится на кабельную продукцию. При этом есть соблазн на ней сэкономить. Но необоснованное занижение сечения кабелей приводит к фатальным результатам, если по ним пойдет ток нагрузки, превышающий их пропускную способность. При прохождении электрического тока любой проводник нагревается. При достижении определенной температуры нагрева расплавляется изоляция, фазные и нулевые проводники соединяются между собой, происходит короткое замыкание и пожар.

Чтобы избежать этих неприятностей, перед началом монтажных работ производится расчет сечения кабеля. Он позволяет вычислить величину, которой будет достаточно для обеспечения безопасного функционирования вашего электрооборудования.

Исходные данные для расчета

Нам понадобится подсчитать суммарную электрическую мощность всех электроприборов в доме или квартире. Конечно, зарядными устройствами для мобильных телефонов можно пренебречь. При подсчете делается предположение, что вся нагрузка будет включена одновременно. Не думайте, что никогда не включите вместе микроволновую печь и чайник, если для их питания используется одна и та же розетка. Придет время – их включат через тройник.
Это относится и освещению. Нет гарантии, что всегда будете эксплуатировать только . Используйте в качестве эквивалента нагрузки для каждого светильника лампу накаливания в 60 – 75 Вт. Умножив эту мощность на общее количество светильников в доме, вы получите расчетную величину. Для загородного дома не забудьте о наружном освещении, перспективах его развития.

Обязательно предусмотрите бытовые приборы, которых у вас нет сейчас, но их приобретение планируется в будущем, например, посудомоечной машины или еще одного электронагревателя.

Если в доме установлен бойлер на 1,5 кВт, подумайте, не захотите ли вы в дальнейшем увеличить его мощность до 3 кВт.

Мощности имеющихся у вас электроприборов можно узнать из инструкций по эксплуатации. Если ее нет – прочитать на табличке, расположенной на корпусе прибора. Для ориентировочных расчетов используется таблица среднестатистических нагрузок.

Такая таблица, составленная вами самостоятельно для своего дома, поможет в дальнейших расчетах.

Расчет вводного кабеля

После подсчета суммарной мощности однофазных потребителей рассчитывается соответствующий ей ток по формуле:

где P – подсчитанная вами суммарная мощность, Вт;

U – напряжение сети, равное 220 В;

cos (φ) – коэффициент мощности, для бытовых приборов принимается равным единице;

Ки– коэффициент одновременности включения нагрузки, учитывающий, что ваши электроприборы вряд ли будут работать одновременно. Его точное значение трудно предугадать, поэтому для расчетов можно принять Ки = 0,75.

Для трехфазной нагрузки в сети напряжением 380 В ток подсчитывается по формуле:

Теперь можно узнать сечение вводного кабеля, по которому будет осуществляться питание квартиры или загородного дома. Для его выбора необходимо воспользоваться таблицей расчета сечений кабелей с поливинилхлоридной и полимерной изоляцией. Такую изоляцию имеют большинство изделий, использующихся для прокладки бытовых электропроводок. Для резиновой изоляции и сшитого полиэтилена нужна другая таблица, ее можно найти в ГОСТ 31996-2012.

Кабели с медными жилами
Сечение жилы, мм 2	Допустимые токовые нагрузки
	Одножильных		Многожильных
	На воздухе	В земле	На воздухе	В земле
1,5	22	30	21	27
2,5	30	39	27	36
4	39	50	36	47
6	50	62	46	59
10	68	83	63	79
16	89	107	84	102
25	121	137	112	133
35	147	163	137	158
50	179	194	167	187
70	226	237	211	231
Кабели с алюминиевыми жилами
Сечение жилы, мм 2	Допустимые токовые нагрузки
	Одножильных		Многожильных
	На воздухе	В земле	На воздухе	В земле
2,5	22	30	21	28
4	30	39	29	37
6	37	48	37	44
10	50	63	50	59
16	68	82	67	77
25	92	106	87	102
35	113	127	106	123
50	139	150	126	143
70	176	184	161	178
95	217	221	197	214

Для того, чтобы определить допустимую нагрузку на четырехжильные и пятижильные кабели, данные из таблицы нужно умножить на коэффициент 0,93.

Применение алюминиевых проводов для монтажа электропроводок зданий запрещено с 2001 года. Но ввод питания в дом алюминиевым кабелем выполнить можно, если его сечение не менее 16 мм 2 .

Есть и ограничения для минимального сечения кабельных линий.

Расчет нагрузки и сечения кабелей групповой сети

Для дальнейших расчетов необходимо распланировать распределительную сеть в доме. Обычно вводной кабель идет до щитка, в котором устанавливается вводной автомат, электросчетчик и автоматические выключатели, питающие отдельные группы электроприемников. На эти группы нужно поделить все ваши розетки и светильники.

При этом стиральная машина, бойлер и электроплита должны питаться по отдельной кабельной линии и защищаться отдельным автоматом. Для подключения кухонных розеток обычно выделяют персональную линию. Остальную нагрузку можно разделить произвольным образом. Сети освещения лучше запитать отдельно исходя из того, что обычно для их питания не требуется сечения более, чем 1,5 мм 2 . Да и менять розетку при работающем освещении удобнее.

Теперь выбираем сечение кабелей персонально для каждой линии, подсчитав ее суммарный ток нагрузки по уже известным формулам. Попутно по этому току можно выбрать номинальные данные автоматических выключателей и УЗО для защиты линий от коротких замыканий и перегрузок.

Обязательно проверьте, сможете ли вы проложить кабели распределительной сети так, чтобы подключить к ним электроприемники отдельных групп. Так вы распланируете трассы прокладки и расположение соединительных коробок.

Как видите, расчет сечения кабелей выполняется комплексно одновременно с проектированием всей электропроводки. Теперь осталось подсчитать их суммарную длину, количество розеток, выключателей и соединительных коробок, купить все это и начинать монтаж.

Расчет сечения провода для распределительного щитка

Остается один элемент электросети, который нужно собрать самостоятельно. Это – распределительный щиток. Для соединения между собой элементов внутри него понадобятся провода.

Некоторые проводники должны иметь определенную окраску. Нулевые рабочие проводники (N) окрашиваются в голубой цвет, нулевые защитные (РЕ) – в желто-зеленый. Жилы соответствующего назначения в кабелях окрашены в такие же цвета. Применение их для других целей не допускается.

Применение алюминиевых проводников сечением ниже 16 мм 2 для сборки щитков запрещено.

Для определения номинального тока проводников необходимо пользоваться теми же формулами расчета, что и для кабелей, а сечение проводов можно выбрать из таблицы. Данные в ней применимы для проводов с поливинилхлоридной и резиновой изоляции, как для одножильных, так и многожильных.

Замена проводки в квартире или доме - ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

От прибора отсчета потребляемой электроэнергии подключают несколько автоматов - по одному на каждое помещение квартиры или дома.
Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 - оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно - провод будет сильно нагреваться.

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые - для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Чаще всего применяют следующие виды кабелей:

ВВГ и ВВГ негорючий - силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы - многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
ПВС - кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил - 2 – 5, сечение - 0,75 – 2,5 мм2.
NYM - провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля - 2, 3, 4, 5 жил, сечение - от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки - просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Название электроустановки	Средняя потребляемая мощность, Вт
Тостер	800 – 1200
Кофеварка	1000
Электрический чайник	1200
Духовка, духовой шкаф	1200 – 2000
Электрическая плита	2500 – 3000
Холодильник	400 – 600
Микроволновая печь	1400 – 1800
Компьютер	500 – 550
Принтер	500
Телевизор	200 – 300
Утюг	1000 – 1700
Фен	1000 – 1200
Пылесос	1000 – 1600
Кондиционер	1500
Вентилятор	1000
Нагревательный бак	1500
Водяной насос	1000
Стиральная машина-автомат	2500
Осветительные приборы	2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик - диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Скрытая электропроводка
Сечение, мм2	Ток, А	При напряжении в 220 В	При напряжении в 380 В
1,0	14	3,0	5,3
1,5	15	3,3	5,7
2,5	21	4,6	7,9
4,0	27	5,9	10,0
6,0	34	7,4	12,0
10,0	50	11,0	19,0
16,0	80	17,0	30,0
25,0	100	22,0	38,0
Открытая электропроводка
Сечение, мм2	Ток, А	При напряжении в 220 В	При напряжении в 380 В
0,5	11	2,4	–
0,75	15	3,3	–
1,0	17	3,7	6,4
1,5	23	5,0	8,7
2,5	30	6,6	11,0
4,0	41	9,0	15,0
6,0	50	11,0	19,0
10,0	80	17,0	30,0
16,0	100	22,0	38,0
25,0	140	30,0	53,0

Обязательно нужно обратить внимание на марку кабеля и число жил - проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

При установке розеток используют два варианта прокладки токоведущих жил - скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях - стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

При скрытом монтаже глубина штробы составляет минимум 20 мм.
Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
Использование автомата для каждой комнаты - обязательное условие монтажа.
При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Электроэнергия настолько прочно вошла в нашу жизнь, что при внезапном отключении электрического питания наша жизнь словно замирает, и мы с нетерпением ждем, пока ее восстановят. Нас окружает огромное число различных электроприборов, которые подключаются к домашней сети либо напрямую через розетки, либо через

удлинители или переноски.

Иногда бывает нужно провести либо в другую хозяйственную постройку, заменить провод или сделать самодельный удлинитель. Или же нужно посчитать, какое максимальное число приборов можно одновременно включить в один тройник, чтобы в нем не грелся провод и не произошел пожар из-за В подобных случаях следует предварительно сделать чтобы быть уверенном в безопасности установленной электропроводки.

Какой провод выбрать?

Не секрет, что медь обладает меньшим сопротивлением по сравнению с алюминием, и поэтому если сравнивать медную и у которых сечение провода одинаковое, то в первом случае допустимая нагрузка будет несколько больше. Медный провод прочнее, мягче и не ломается в местах перегиба. Кроме того, медь меньше подвержена окислению и коррозии. Единственное преимущество алюминиевого провода заключается в его стоимости, которая втрое или вчетверо меньше по сравнению с медным.

Расчет сечения провода по мощности

Любая электропроводка должна соответствовать подключаемой к ней нагрузке. Сечение провода рассчитывается исходя из максимально допустимого нагрева токоведущей жилы. Величина нагрева зависит от мощности подключаемых электроприборов. Таким образом, рассчитав максимально возможную суммарную мощность устройств в помещении, можно определить, какое должно быть сечение провода. На практике удобно пользоваться онлайн-калькулятором или особыми таблицами, которые содержат информацию о допустимой токовой нагрузке на кабель.

Сечение провода, кв.мм	Медный провод (кабель, жила)
	Напряжение в цепи, 220 В		Напряжение в цепи, 380 В
	мощность, кВт	сила тока, А	мощность, кВт	сила тока, А

Сечение провода, кв.мм	Алюминиевый провод (кабель, жила)
	Напряжение в цепи, 220 В		Напряжение в цепи, 380 В
	мощность. кВт	сила тока. А	мощность. кВт	сила тока. А

Как проверить сечение провода?

Поскольку провода чаще всего имеют круглую форму сечения, то площадь среза рассчитывается по формуле:

S = π х d²/4 либо S = 0,8 х d², где
S — площадь сечения жилы в мм.кв.;
π — 3,14;
d — диаметр жилы в мм.

Допустим, к примеру, что диаметр провода равен 1.3 мм., тогда S = 0,8 . 1,3² = 0,8 . 1,3 х 1,3 = 1,352 мм.кв.

Если провод состоит из нескольких жил, то считается сечение одной жилы и умножается на их общее количество в пучке. Диаметр обычно измеряют штангенциркулем, но если его нет, то подойдет обычная линейка. В этом случае плотно наматывают на карандаш примерно 10-15 витков, измеряют линейкой длину намотки и делят полученную величину на количество витков.

При любых элетромонтажных работах нужно помнить, что с электричество не терпит халатного обращения и не прощает ошибок. Электробезопасность и надежность - вот к чему нужно всегда стремиться при любых работах с электропроводкой в квартире, на даче или в доме.

Излишним будет повторять, что правильный подбор комплектующих и грамотный способны уберечь дом или квартиру от многих неприятностей. Руководствуясь мудрым правилом, вместо абстрактных утверждений, в статье приводятся практические советы по расчету сечения проводов для проводки в квартире или доме.

Самый простой, но не самый правильный способ подбора сечения проводов

Очень часто при монтаже проводки в доме или квартире не прибегают к формулам и расчетам, руководствуясь примитивной закономерностью:

розеточные линии – 2,5 кв. мм,
– 1,5 кв. мм,
мощные потребители (варочные панели, электрокамины, электроплиты) – 4-6 кв. мм.

Назвать этот простой способ принципиально неправильным нельзя. Он предполагает «запас», который не позволит электропроводке перегореть при незначительных перегрузках и в принципе не противоречит ПУЭ. В то же время такой метод имеет целый ряд недостатков:

отсутствие точного подбора не позволяет обеспечить экономичность системы электропроводки,
данный метод не включает в себя расчет подводного кабеля,
способ не применим для помещений с более мощными и специфическими потребителями энергии, то есть с его помощью нельзя рассчитать сечение проводов для домашней мастерской, в которой будет работать сварочный аппарат, он не подойдет для дома с мощным .

Расчет подводного кабеля

Подводной кабель «несет» на себе всю нагрузку. К тому же, в случае его выхода из строя, будет обесточен весь дом, поэтому важно рассчитать его сечение и подобрать тип кабеля таким образом, чтобы свести к минимуму вероятность неприятных ситуаций.

Суммируем мощность всех потребителей энергии

Мощность потребителей – основная величина, на основе которой ведется расчет сечения проводов, поэтому суммирование мощностей всех имеющихся в доме или квартире потребителей – первый этап расчета подводного кабеля. В большинстве случаев эта характеристика указывается не только в инструкции, прилагающейся к любой бытовой технике или электроприбору, но и на корпусах потребителей. Если же точно определить эту величину невозможно, следует воспользоваться примерными значениями.

Следует помнить: при расчете суммарной мощности не следует забывать об электроприборах, подключающихся на непродолжительное время. Так, окидывая взглядом свое жилище, часто не принимают во внимание утюг, фен, электробритву, миксер или блендер и т.п. Понимая, что такая вероятность чрезвычайно мала, в целях безопасности проводку на данном этапе рассчитывают так, чтобы она выдержала одновременное включение всех имеющихся в доме потребителей электроэнергии.

Ориентировочные значения мощности бытовой техники:

телевизор – 300 Вт,
компьютер с принтером – 1000 Вт,
микроволновая печь – 1400 Вт,
холодильник – 600 Вт,
стиральная машина – 2500 Вт,
пылесос – 1600 Вт,
утюг 1700 Вт,
фен – 1200 Вт.

При расчете проводки в частном доме или коттедже следует учитывать мощность специальной техники:

проточный нагреватель воды – 5000 Вт,
водяной насос – 1000 Вт,
– 1500 Вт,
циркулярная пила – 2000 Вт,
компрессор – 2000 Вт,
– 1500 Вт.

В мастерской электроэнергию потребляют:

электроточило – 900 Вт,
дрель – 800 Вт,
электрорубанок – 900 Вт,
перфоратор – 1200 Вт,
электролобзик – 700 Вт,
шлифмашинка – 1700 Вт,
– 2300 Вт.

Использование таблицы сечения проводов

Для определения сечения кабеля ввода используется стандартная таблица, в которой необходимо найти полученную суммарную мощность и определить сечение кабеля, соответствующее этой величине.
При расчете суммарной мощности мы предполагали одновременное включение всех потребителей, помня при этом, что такая ситуация невозможна. Поэтому полученную при суммировании цифру умножаем на 0,7. Включение 70% электроприборов тоже мало вероятно, поэтому даже с учетом коэффициента «запас» будет достаточный.

Сечение проводов для осветительных приборов и розеточных групп проводится аналогичным образом. После расчетов чаще всего определяется, что достаточным сечением для освещения является 0,5-0,7 кв. мм, а для – 1,5 кв. мм.

В большинстве случаев применяют провода с заведомо большим сечением: 1,5 кв. мм для освещения и 2,5 кв. мм для обычных домашних розеточных групп. Розеточные группы в мастерской могут потребовать и более толстого кабеля.

Увеличение толщины проводов от расчетного сечения связано с учетом возможного повреждения кабеля от коррозии и механических нагрузок при длительной эксплуатации.

Учет длины магистрали при расчете сечения провода

Этот пункт часто не выполняется при расчетах, поскольку при вычислениях в большинстве случаев выясняется, что потери по длине проводника находятся в допустимых пределах. В то же время дополнительная проверка не повредит, тем более, что она не займет много времени.

Сопротивление проводника (провода) рассчитывается по формуле R=p L/S, в которой L – длина провода, выраженная в метрах, S – полученная нами ранее требуемая площадь сечения, а p – удельное сопротивление материала, которое для меди составляет 0,0175 Ом мм2/м.

Для двужильного кабеля полученную величину умножают на два. Для трехжильного – тоже на два, поскольку одной из трех жил является «земля».

Определив сопротивление проводника, мы можем рассчитать, насколько он может снизить напряжение. Падение напряжения определяется как произведение силы тока на сопротивление проводника.

Заключительным этапом будет определение процентного соотношения потери напряжения к целому числу (исходному напряжению 220 Вольт). Если потери менее, чем 5%, можно осуществлять монтаж проводки при помощи провода с рассчитанным нами сечением. Если потери составляют 5% и более, сечение провода следует увеличить.

Выбор провода для монтажа проводки

В начале статьи мы говорили о том, что алюминиевые провода используются намного реже, чем медные. Действительно, преимуществом является его низкая стоимость, по эксплуатационным же характеристикам он значительно уступает .
Преимущества меди:

прочность, более высокая в сравнении с алюминием,
мягкость и пластичность, не позволяющая проводам ломаться в местах сгибов,
способность выдерживать большие токовые нагрузки в сравнении с алюминием.

Обратите внимание: при приобретении кабелей или проводов в магазине, следует учитывать, что фактическое сечение может не совпадать с номинальным, и это не является недостатком или нарушением. Цитируем ГОСТ 22483-77 п.1.4.а: «Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта». То есть, если за счет улучшения качества материала (меди) сохраняются требуемые параметры провода, его диаметр (сечение) может быть уменьшен.

Выбору площади поперечного сечения проводов (иначе говоря, толщины) уделяется большое внимание на практике и в теории.

В этой статье попробуем разобраться с понятием “площадь сечения” и проанализируем справочные данные.

Расчет сечения провода

Строго говоря, понятие “толщина” для провода используется в разговорной речи, а более научные термины – диаметр и площадь сечения. На практике толщину провода всегда характеризуют площадью сечения.

S = π (D/2) 2 , где

S – площадь сечения провода, мм 2
π – 3,14
D – диаметр токопроводящей жилы провода, мм. Его можно измерить, например, штангенциркулем.

Формулу площади сечения провода можно записать в более удобном виде: S = 0,8 D² .

Поправка. Откровенно говоря, 0,8 – округленный коэффициент. Более точная формула: π (1 /2) 2 = π / 4 = 0,785. Спасибо внимательным читателям;)

Рассмотрим только медный провод , поскольку в 90% в электропроводке и электромонтаже применяется именно он. Преимущества медных проводов перед алюминиевыми – удобство в монтаже, долговечность, меньшая толщина (при том же токе).

Подписывайтесь! Будет интересно.

Но с ростом диаметра (площади сечения) высокая цена медного провода съедает все его преимущества, поэтому алюминий в основном применяют там, где ток превышает значение 50 Ампер. В данном случае используют кабель с алюминиевой жилой 10 мм 2 и толще.

Площадь сечения проводов измеряется в квадратных миллиметрах. Самые распространенные на практике (в бытовой электрике) площади сечения: 0,75, 1,5, 2,5, 4 мм 2

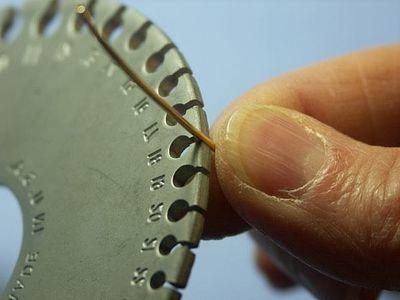

Есть и другая единица измерения площади сечения (толщины) провода, применяемая в основном в США, – система AWG . На Самэлектрике есть и перевод из AWG в мм 2 .

По поводу подбора проводов – я обычно пользуюсь каталогами интернет-магазинов, вот пример медного . Там самый большой выбор, какой я встречал. Ещё хорошо, что всё подробно описывается – состав, применения, и т.д.

Рекомендую почитать также мою статью там много теоретических выкладок и рассуждений о падении напряжения, сопротивлении проводов для разных сечений, и какое сечение выбрать оптимальнее для разных допустимых падений напряжения.

В таблице одножильный провод – означает, что рядом (на расстоянии менее 5 диаметров провода) не проходит больше никаких проводов. Двужильный провод – два провода рядом, как правило, в одной общей изоляции. Это более тяжелый тепловой режим, поэтому максимальный ток меньше. И чем больше проводов в кабеле или пучке, тем меньше должен быть максимальный ток для каждого проводника из-за возможного взаимного нагрева.

Эту таблицу я считаю не совсем удобной для практики. Ведь чаще всего исходный параметр – это мощность потребителя электроэнергии, а не ток, и исходя из этого нужно выбирать провод.

Как найти ток, зная мощность? Нужно мощность Р (Вт) поделить на напряжение (В), и получим ток (А):

Как найти мощность, зная ток? Нужно ток (А) умножить на напряжение (В), получим мощность (Вт):

Эти формулы – для случая активной нагрузки (потребители в жилах помещениях, типа лампочек и утюгов). Для реактивной нагрузки обычно используется коэффициент от 0,7 до 0,9 (в промышленности, где работают мощные трансформаторы и электродвигатели).

Предлагаю вам вторую таблицу, в которой исходные параметры – потребляемый ток и мощность , а искомые величины – сечение провода и ток отключения защитного автоматического выключателя.

Выбор толщины провода и автоматического выключателя, исходя из потребляемой мощности и тока

Ниже – таблица выбора сечения провода, исходя из известной мощности или тока. А в правом столбце – выбор автоматического выключателя, который ставится в этот провод.

Таблица 2

Макс. мощность, кВт	Макс. ток нагрузки, А	Сечение провода, мм 2	Ток автомата, А
1	4.5	1	4-6
2	9.1	1.5	10
3	13.6	2.5	16
4	18.2	2.5	20
5	22.7	4	25
6	27.3	4	32
7	31.8	4	32
8	36.4	6	40
9	40.9	6	50
10	45.5	10	50
11	50.0	10	50
12	54.5	16	63
13	59.1	16	63
14	63.6	16	80
15	68.2	25	80
16	72.7	25	80
17	77.3	25	80

Красным цветом выделены критические случаи, в которых лучше перестраховаться и не экономить на проводе, выбрав провод потолще, чем указано в таблице. А ток автомата – поменьше.

Глядя в табличку, можно легко выбрать сечение провода по току , либо сечение провода по мощности .

А также – выбрать автоматический выключатель под данную нагрузку.

В этой таблице данные приведены для следующего случая.

Одна фаза, напряжение 220 В
Температура окружающей среды +30 0 С
Прокладка в воздухе или коробе (в закрытом пространстве)
Провод трехжильный, в общей изоляции (кабель)
Используется наиболее распространенная система TN-S с отдельным проводом заземления
Достижение потребителем максимальной мощности – крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.

Если температура окружающей среды будет на 20 0 С выше, или в жгуте будет несколько кабелей, то рекомендуется выбрать большее сечение (следующее из ряда). Особенно это касается тех случаев, когда значение рабочего тока близко к максимальному.

Вообще, при любых спорных и сомнительных моментах, например

возможное в будущем увеличение нагрузки
большие пусковые токи
большие перепады температур (электрический провод на солнце)
пожароопасные помещения

нужно либо увеличивать толщину проводов, либо более детально подойти к выбору – обратиться к формулам, справочникам. Но, как правило, табличные справочные данные вполне пригодны для практики.

Толщину провода можно узнать не только из справочных данных. Существует эмпирическое (полученное опытным путем) правило:

Правило выбора площади сечения провода для максимального тока

Подобрать нужную площадь сечения медного провода исходя из максимального тока можно, используя такое простое правило:

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Это правило дается без запаса, впритык, поэтому полученный результат необходимо округлять в большую сторону до ближайшего типоразмера. Например, ток 32 Ампер. Нужен провод сечением 32/10 = 3,2 мм 2 . Выбираем ближайший (естественно, в бОльшую сторону) – 4 мм 2 . Как видно, это правило вполне укладывается в табличные данные.

Важное замечание. Это правило работает хорошо для токов до 40 Ампер . Если токи больше (это уже за пределами обычной квартиры или дома, такие токи на вводе) – надо выбирать провод с ещё большим запасом – делить не на 10, а на 8 (до 80 А)

То же правило можно озвучить для поиска максимального тока через медный провод при известной его площади:

Максимальный ток равен площади сечения умножить на 10.

И в заключение – опять про старый добрый алюминиевый провод.

Алюминий пропускает ток хуже, чем медь. Этого знать достаточно, но вот немного цифр. Для алюминия (того же сечения, что и медный провод) при токах до 32 А максимальный ток будет меньше, чем для меди всего на 20%. При токах до 80 А алюминий пропускает ток хуже на 30%.

Для алюминия эмпирическое правило будет таким:

Максимальный ток алюминиевого провода равен площади сечения умножить на 6.

Считаю, что знаний, приведенных в данной статье, вполне достаточно, чтобы выбрать провод по соотношениям “цена/толщина”, “толщина/рабочая температура” и “толщина/максимальный ток и мощность”.

Вот в принципе и всё что хотел рассказать про площадь сечения проводов . Если что-то не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей .

Таблица выбора защитного автомата для разного сечения проводов

Как видно, немцы перестраховываются, и предусматривают больший запас по сравнению с нами.

Хотя, возможно, это от того, что таблица взята из инструкции из “стратегического” промышленного оборудования.

По поводу подбора проводов - я обычно пользуюсь каталогами интернет-магазинов, вот пример медного . Там самый большой выбор какой я встречал. Ещё хорошо, что все подробно описывается - состав, применения, и т.д.

Хорошая советская книга на тему статьи:

/ Брошюра из Библиотеки электромонтера. Приведены указания и расчеты, необходимые для выбора сечений проводов и кабелей до 1000 В. Полезно для тех, кто интересуется первоисточниками., zip, 1.57 MB, скачан: 385 раз./
